配电变压器型号的选择
- 格式:doc
- 大小:22.50 KB
- 文档页数:1

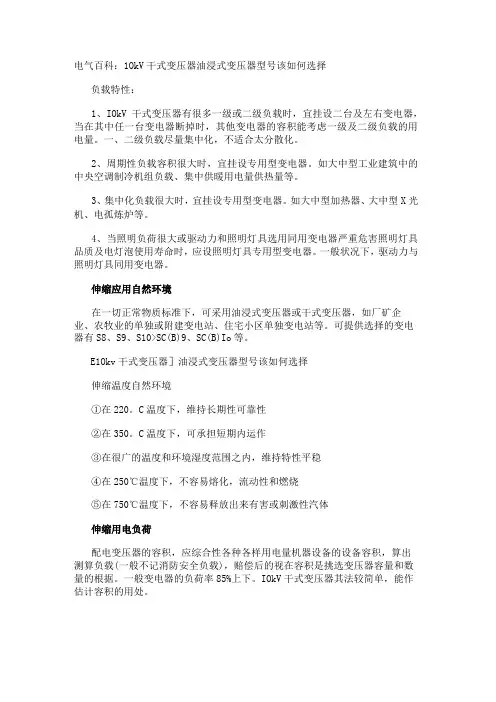

电气百科:1OkV干式变压器油浸式变压器型号该如何选择负载特性:1、IOkV干式变压器有很多一级或二级负载时,宜挂设二台及左右变电器,当在其中任一台变电器断掉时,其他变电器的容积能考虑一级及二级负载的用电量。
一、二级负载尽量集中化,不适合太分散化。
2、周期性负载容积很大时,宜挂设专用型变电器。
如大中型工业建筑中的中央空调制冷机组负载、集中供暖用电量供热量等。
3、集中化负载很大时,宜挂设专用型变电器。
如大中型加热器、大中型X光机、电孤炼炉等。
4、当照明负荷很大或驱动力和照明灯具选用同用变电器严重危害照明灯具品质及电灯泡使用寿命时,应设照明灯具专用型变电器。
一般状况下,驱动力与照明灯具同用变电器。
伸缩应用自然环境在一切正常物质标准下,可采用油浸式变压器或干式变压器,如厂矿企业、农牧业的单独或附建变电站、住宅小区单独变电站等。
可提供选择的变电器有S8、S9、S10>SC(B)9、SC(B)Io等。
E1Okv干式变压器]油浸式变压器型号该如何选择伸缩温度自然环境①在220。
C温度下,维持长期性可靠性②在350。
C温度下,可承担短期内运作③在很广的温度和环境湿度范围之内,维持特性平稳④在250℃温度下,不容易熔化,流动性和燃烧⑤在750℃温度下,不容易释放出来有害或刺激性汽体伸缩用电负荷配电变压器的容积,应综合性各种各样用电量机器设备的设备容积,算出测算负载(一般不记消防安全负载),赔偿后的视在容积是挑选变压器容量和数量的根据。
一般变电器的负荷率85%上下。
IOkV干式变压器其法较简单,能作估计容积的用处。
2)GB∕T17468-1998《配电变压器采用技术规范》中,强烈推荐配电变压器的容积挑选,应依据GB/T15164-94《油变式配电变压器负荷技术规范》或GB/T17211-1998《干试配电变压器负荷技术规范》及测算负载来确认其容积。
所述二技术规范出示了蜘蛛机器人和一切正常周期时间负荷图来确认配电变压器容积。
10kV配电变压器的选择及安装【摘要】随着我国电力事业的发展和电网改造的深入,电力用户对变压器的要求越来越高,对配电变压器的性能水平也有了新的要求。
10kV 配电变压器是比较常用的变压器类型,广泛应用于工厂、办公大楼以居民楼群中。
本文具体分析研究了10kV配电变压器的选择及安装。
【关键词】10kV配电变压器选择安装10kV配电网络建设过程中,配电变压器的选择及安装是一个重要环节,为了使配电变压器的分布达到结构合理、供电可靠、运行经济、维修方便,符合配电网络安全供电可靠性、连续稳定运行的要求,配电变压器的选择及安装尤为重要。
一、10kV配电变压器的选择1、10kV配电变压器台区位置的选择(1)配变台区位置选择的总体原则。
尽量靠近负荷中心;尽量靠近电源侧;进出线方便;尽量避开污秽源或设在污秽源的上风侧; 尽量避开振动、潮湿、高温及有易燃易爆危险的场所;设备运输方便;具有扩建和发展的余地。
总之,配电变压器安装位置的选择, 关系到保证低压电压质量、减少线损、安全运行、降低工程投资、施工方便及不影响市容等, 应从实际出发, 全面考虑。
(2)农村1 0 K V配电台区的选择。
农村配电变压器台区必须依据“小容量、密布点、短半径”的原则, 合理选择配电变压器的位置。
对于村庄相对较小、用电户数少、负荷又比较集中、需一台配电变压器供电的,应根据现有负荷及发展规划,尽量将配电变压器安装在负荷中心,从配电变压器的低压出线口到每个负荷点,尽量做辐射性向四周延伸,供电半径以不超过500m为宜。
对于村庄较大、用电户数多、负荷分布不均等情况的村庄, 应根据负荷分布及村庄规划,采用短距离、小容量、多台变压器供电,同时还应尽量避开车辆、行人较多的场所, 且选择便于更换和检修设备的地方。
2、10KV配电变压器的选择(1)10kV 配电变压器型号的选择以前的配电变压器大都采用高损耗SJ系列的变压器供电, 损耗比重大。
近年来,国家新开发的新型节能型变压器有S8和S9及S11三大类。
配电工程中变压器的选择及安装王立山李艳萍发布时间:2021-10-06T07:40:19.719Z 来源:《基层建设》2021年第18期作者:王立山李艳萍[导读] 配电工程指针对配电工作进行的各类设计、建设工程,要求在具体工作中综合考虑各类因素,提升配电水平、保证配电效率。
国网内蒙古东部电力有限公司开鲁县供电分公司内蒙古通辽市 028400摘要:配电工程指针对配电工作进行的各类设计、建设工程,要求在具体工作中综合考虑各类因素,提升配电水平、保证配电效率。
基于此,本文分别就配电工程中变压器的选择以及安装进行论述,分析变压器型号、台区、工作参数的选择以及安装位置、流程和安装作业中需要注意的问题等内容,以期通过分析明晰理论,为后续配电工程中变压器的选择及安装工作提供必要参考。
关键词:配电工程;变压器;工作参数;熔断器一、配电工程中变压器的选择1.1合理选择变压器的型号在配电工程当中一项非常重要的工作就是针对变压器的型号进行合理地选择,只有变压器的型号选择正确,才能够保证配电工程的运行更加稳定,保证配电工程整体的质量能够达到合格的水平。
在针对不同型号的变压器进行选择的时候,一定要充分重视对配电线路的建设工作,同时还要针对该种型号的变压器进行更加深入地了解,比如变压器的负荷情况以及线路的分布状况等等。
针对传统的配电工程开展建设工作的时候,由于没有对工作当中的配电线路进行分析和了解,而且也没有对其中的各项数据进行精确地计算,同时企业还会出现随便选用变压器型号的状况,这就导致配电线路在运行的过程当中经常会出现各种各样的不良现象,比如变压器运行不稳定,以及造成电力资源浪费等等。
目前,我国电力行业的技术以及水平处于一个高速发展的时期,而且各种维修技术水平也在不断地提高,所以我国已经出现了多种多样型号的变压器,在这种背景之下,更加要保证变压器的选择是科学合理的,同时还要确保变压器具有实用性。
只有变压器的型号选对,才能够为供电区域提供合理的电力容量,最终才能够确保该范围内的用电需求能够得到满足。
10kV配电变压器的选择与使用摘要:近年来,在我国电力行业发展速度不断加快的背景下,电力系统的稳定运行对人们生活有很大的影响。
而对于电力系统来说,配电变压器发挥着关键的作用,利用其可以将电流电压以及传输功率进行转换。
随着电网日益改进,逐渐对配电变压器有更加严格的要求。
基于此,本文主要从10kV配电变压器的型式选择、10kV配电变压器负载率的选择以及因地制宜选择配电变压器三个方面进行详细分析,希望可以为有需要的人提供参考意见。
关键词:10kV配电变压器;选择;使用现如今,随着城市以及农村日益发展,电力系统的稳定运行可以在很大程度上保证人们正常生活,是非常重要的。
因为10kV配电变压器的能耗损失很大,在电网系统损耗中占据的比例超过30%,为了可以降低能耗和损失,必须要正确选择适宜的10kV配电变压器。
并且还要对10kV配电变压器合理使用,只有这样才能充分发挥该变压器本身的作用,进而为保证电力系统稳定运行打下良好的基础。
一、10kV配电变压器的型式选择(一)油浸式与干式配电变压器就油浸式配电变压器来讲,价格不高,损耗很低,重要部门都在变压器油中进行密封,其有着不错的绝缘与冷却效果,有很强的适应性,普遍应用在配网中。
其不足之处体现在以下几点:第一,变压器油的可燃性较强,有严格的防火要求,在变电所中应用,必须要单独设立配电变压器室,需要占用很大的面积。
第二,不具有较强的抗短路能力。
第三,若密封不良,出现渗漏油情况,不仅导致设备很难安全运行,而且对环境造成污染[1]。
第四,根据A级绝缘设计和制造绝缘,没有较高的耐温等级。
第五,必须要定期认真检查维护充油设备。
就干式配电变压器来讲,只需要占用很小的面积,能够在同一个地方布置真空开关设备,还有SF6断路器,有相当强的抗过载能力和优良的阻燃性能,可选耐温等级较高,不需要进行维护,而且有很强的抗短路能力,通常不适用于室外。
结合其运行经验以及特征,通常油浸式配电变压器适合在箱式变电站或者单独设计配电变压器室的变电所中应用。
配电工程中变压器的选择及安装摘要:电压、频率、波形是电能质量的三大指标。
在我国,良好的电能质量指标是指电力系统中交流电的频率正常(50±0.1~0.5Hz)、电压不超过额定值的±5%~±10%和波形正常(正弦波)。
在整个输、配电网中变压器的作用是将电网的电压进行转换(低压转变为高压为升压变压器,高压转变为低压的为降压变压器)。
它是保证电能经过远距离传输后保证电能质量的重要设备。
本文就如何合理选择配电变压器和正确安装,是农配网改造中需要重点解决的问题。
关键字:配电变压器;选择;安装1、配电变压器的选择方法分析在进行配电变压器的选择中,还要秉承着因地制宜的原则,充分考量不同地区的相关标准要求,如《35kV及以下端变电所(配电房)建设标准》等等,完成配电变压器设置台数、容量的确定。
-般来说,在具有-级或是二级负荷、季节性负荷变化较大或是集中负荷较大的情况下,必须要设置至少两台的配电变压器;若建设了变电所,则应当设置至少两台配电变压器;如果变电所建筑在防火防爆方面有着特殊要求,或是无法建设单独的变电室时,则需要选用干式变压器;如果变电所建筑在防火防爆方面没有特殊要求,或是变电所为独立建筑(可以单独设置变电室)时,则可以选用油浸式变压器。
1.1变压器型式的选择首先应选用低损耗节能变压器。
应根据具体的环境考虑:在多尘或有腐蚀性气体场所选择密闭型变压器或防腐型变压器;供电系统没有特殊要求和民用建筑独立变电所采用三相油浸自冷电力变压器;消防要求较高的场所采用干式电力变压器;电网电压波动较大的场所采用有载调压电力变压器等。
1.2变压器的负荷率变压器的负荷率较低时,变压器自身损耗所占的比例大,效率较低。
在选用变压器时,宜使变压器运行在最佳负荷率下,达到节能之目的。
1.3变压器的环境温度环境温度对变压器的影响很大,变压器不应在环境温度过高的场所运行。
必要时可对环境采取降温措施。
1.4变压器的容量和台数计算变压器的台数应满足用电负荷对可靠性的要求。
变压器型号大全及参数
首先,我们来看一下变压器的分类。
根据用途和结构,变压器可以分为多种类型,包括,电力变压器、配电变压器、整流变压器、特种变压器等。
每种类型的变压器都有其特定的应用场景和参数要求,因此在选择时需要根据具体情况进行考虑。
接下来,我们将重点介绍一些常见的变压器型号及其参数。
首先是电力变压器,它是将电能从一种电压变成另一种电压的设备,主要用于输电和配电系统。
在选择电力变压器时,需要考虑的参数包括额定容量、额定电压、绕组连接组态、短路阻抗等。
这些参数将直接影响变压器的性能和使用效果。
其次是配电变压器,它通常用于将高压电能变成低压电能,以满足工业和民用
设备的需求。
在选择配电变压器时,需要考虑的参数包括容量、输入电压、输出电压、绝缘等级等。
这些参数将决定变压器的适用范围和安全性能。
除了常见的电力和配电变压器,还有一些特种变压器,如整流变压器、焊接变
压器、电炉变压器等。
这些变压器在特定的领域有着特殊的用途和参数要求,需要根据具体情况进行选择和应用。
在选择变压器型号和参数时,除了考虑其基本性能外,还需要考虑其能效等级、环保指标、安全可靠性等方面的要求。
这些因素将直接影响变压器的整体效果和使用成本,因此也需要引起重视。
总的来说,选择合适的变压器型号及参数是非常重要的。
只有根据具体的应用
需求,结合变压器的性能和参数要求,才能选择到最合适的设备,从而保证电力系统的正常运行和设备的安全使用。
希望本文所介绍的变压器型号大全及参数能够帮助大家更好地了解和选择合适的变压器,为电力系统的建设和运行提供有力的支持。
常用变压器容量规格下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!变压器是电力系统中常见的电气设备,用于改变交流电压的大小。
变压器型号及参数大全1. 引言变压器是一种重要的电力设备,能够将交流电能以不同的电压进行转换。
在电力系统中广泛应用,对于电力传输和分配起着至关重要的作用。
本文将介绍常见的变压器型号及其相关参数,以便读者更好地了解和选择适合自己需求的变压器。
2. 型号分类根据不同的标准和用途,变压器可以分为多个不同的型号。
以下是常见的几种变压器型号的简要介绍:2.1. 功率变压器功率变压器主要用于输电和配电系统中,根据输电和配电路线的需求选择不同容量和电压等级的变压器。
常见的功率变压器型号有:•YD系列:单相变压器,适用于小型家庭和商业用途,功率范围在0.05kVA至2kVA之间。
•YB系列:三相变压器,适用于工业用途,功率范围在2kVA至12MVA之间。
•YZB系列:非屏蔽型三相变压器,适用于低压配电系统,功率范围在50kVA至10MVA之间。
2.2. 整流变压器整流变压器主要用于电力电子设备中的整流电路,将交流电转换为直流电。
常见的整流变压器型号有:•Z系列:单相整流变压器,适用于小功率的电子设备,如电子继电器和交流电机驱动器。
•ZU系列:单相自耦变压器,适用于大功率的电子设备,如电力电子变频器和电力调速器。
•ZK系列:三相整流变压器,适用于大型电力电子设备,如电弧炉和电力变频器。
2.3. 调压变压器调压变压器主要用于调整电力系统中的电压,以满足不同设备和用户的需求。
常见的调压变压器型号有:•ZSW系列:可自动调压的单相变压器,适用于电力系统中电压波动较大的地区。
•ZYW系列:可调节输出电压的单相变压器,适用于需要精确电压控制的设备。
•ZG系列:油浸可调电压变压器,适用于大型工业用途,如电弧炉和电焊机。
3. 参数说明变压器的参数决定了其性能和使用范围。
以下是常见的几个变压器参数及其说明:3.1. 额定容量变压器的额定容量是指它所能提供的最大功率输出。
通常以千伏安(kVA)为单位进行表示,表示变压器能够稳定工作的最大负载。
配电变压器型号的选择
农网改造前,农村大部分选用高损耗的变压器,而且相当一部分是村民集资购买70年代的变压器。
统计表明,配电变压器的损耗约占配电网中总损耗量的30%以上,比例相当高,因此,必须选用新型的节能型变压器,原来高损耗配电变压器已全部淘汰。
目前新建和改造的台区,主要采用s9型系列低损耗配电变压器,其线圈全部用铜导线绕制,器身和绝缘采用新的设计和工艺,其损耗值与s7型系列相比较,空载损耗可降低8%,短路损耗可降低25%左右,节能效果较为显著,S7型系列配电变压器也已逐步被更换,同时推广应用S11型配电变压器和干式变压器。
