(2)过电流保护：按下列两种情况整定，取较大值。
①按躲过线路最大负荷电流整定。
随着调度自动化水平的提高，精确掌握每条线路的最大负荷电流成为可能，也变得方便。
此方法应考虑负荷的自启动系数、保护可靠系数及继电器的返回系数。
为了计算方便，将此三项合并为综合系数KZ。
即：KZ=KK×Kzp/Kf式中KZ-综合系数KK-可靠系数，取1.1～1.2Izp-负荷自启动系数，取1～3Kf-返回系数，取0.85微机保护可根据其提供的技术参数选择。
而过流定值按下式选择：Idzl=KZ×Ifhmax式中Idzl-过流一次值Kz-综合系数，取1.7～5，负荷电流较小或线路有启动电流较大的负荷(如大电动机)时，取较大系数，反之取较小系数Ifhmax-线路最大负荷电流，具体计算时，可利用自动化设备采集最大负荷电流②按躲过线路上配变的励磁涌流整定。
变压器的励磁涌流一般为额定电流的4～6倍。
变压器容量大时，涌流也大。
由于重合闸装置的后加速特性(10kV线路一般采用后加速)，如果过流值不躲过励磁涌流，将使线路送电时或重合闸重合时无法成功。
因此，重合闸线路，需躲过励磁涌流。
由于配电线路负荷的分散性，决定了线路总励磁涌流将小于同容量的单台变压器的励磁涌流。
因此，在实际整定计算中，励磁涌流系数可适当降低。
式中Idzl-过流一次值Kcl-线路励磁涌流系数，取1～5，线路变压器总容量较少或配变较大时，取较大值Sez-线路配变总容量Ue-线路额定电压，此处为10kV③特殊情况的处理：a．线路较短，配变总容量较少时，因为满足灵敏度要求不成问题，Kz或Klc应选较大的系数。
b．当线路较长，过流近后备灵敏度不够时(如15km以上线路)，可采用复压闭锁过流或低压闭锁过流保护，此时负序电压取0.06Ue，低电压取0.6～0.7Ue,动作电流按正常最大负荷电流整定，只考虑可靠系数及返回系数。
当保护无法改动时，应在线路中段加装跌落式熔断器，最终解决办法是网络调整，使10kV 线路长度满足规程要求。

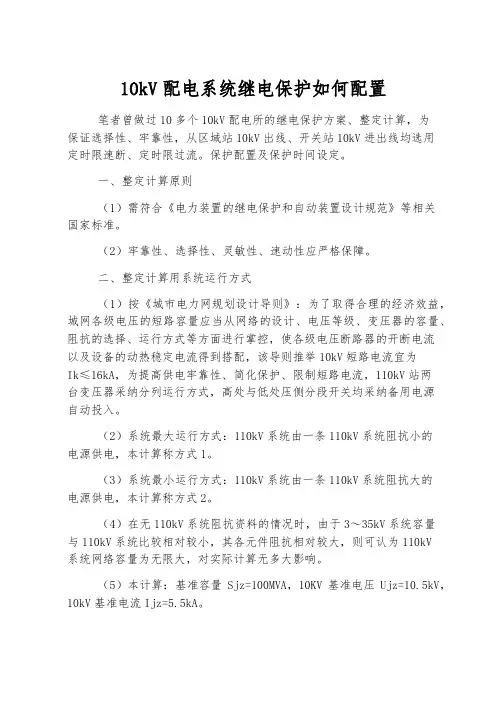

10kV配电系统继电保护如何配置笔者曾做过10多个10kV配电所的继电保护方案、整定计算，为保证选择性、牢靠性，从区域站10kV出线、开关站10kV进出线均选用定时限速断、定时限过流。
保护配置及保护时间设定。
一、整定计算原则（1）需符合《电力装置的继电保护和自动装置设计规范》等相关国家标准。
（2）牢靠性、选择性、灵敏性、速动性应严格保障。
二、整定计算用系统运行方式（1）按《城市电力网规划设计导则》：为了取得合理的经济效益，城网各级电压的短路容量应当从网络的设计、电压等级、变压器的容量、阻抗的选择、运行方式等方面进行掌控，使各级电压断路器的开断电流以及设备的动热稳定电流得到搭配，该导则推举10kV短路电流宜为Ik≤16kA，为提高供电牢靠性、简化保护、限制短路电流，110kV站两台变压器采纳分列运行方式，高处与低处压侧分段开关均采纳备用电源自动投入。
（2）系统最大运行方式：110kV系统由一条110kV系统阻抗小的电源供电，本计算称方式1。
（3）系统最小运行方式：110kV系统由一条110kV系统阻抗大的电源供电，本计算称方式2。
（4）在无110kV系统阻抗资料的情况时，由于3～35kV系统容量与110kV系统比较相对较小，其各元件阻抗相对较大，则可认为110kV系统网络容量为无限大，对实际计算无多大影响。
（5）本计算：基准容量Sjz=100MVA，10KV基准电压Ujz=10.5kV，10kV基准电流Ijz=5.5kA。
三、10kV系统保护参数只设一套，按最大运行方式计算定值，按最小运行方式校验灵敏度（保护范围末端，灵敏度KL≥1.5，速断KL≥2，近后备KL≥1.25，远后备保护KL≥1.2）。
四、短路电流计算110kV站一台31.5MVA，10kV4km电缆线路（电缆每km按0.073，架空线每km按0.364）=0.073×4=0.29。
10kV开关站1000kVA：（至用户变电所电缆长度只有数十米至数百米，其阻抗小，可疏忽不计）。
浅谈10kv配电变压器配电保护的合理配置摘要：无论是在环网供电单元、箱式变电站或是终端用户的高压室结线方式中，如配电变压器发生短路故障时，保护配置能快速可靠地切除故障，对保护10kV高压开关设备和变压器都非常重要。
因此，本文主要对10kv配电变压器的保护配置方式进行了分析探讨，仅供参考。
关键词：10kV配电变压器；保护配置；负荷开关1、高压配电室的接线《继电保护和安全自动装置技术规程》GB14285-2006以及《电力装置的继电保护和自动装置设计规范》GB/T50062—2008规定：当容量不小于800kVA时选择配电变压器的保护开关设备，应选用带继电保护装置的断路器。
可以从两方面理解为这个规定：一方面当配电变压器容量不小于800kVA时，通常会采用配备有瓦斯继电器的油浸变压器，断路器能够和瓦斯继电器共同工作有效地保护变压器；另一方面当配电变压器容量不小于800kVA的用户，出于各种不同理由，导致单相接地出现故障，致使零序保护动作，断路器跳闸、分隔，避免主变电站的馈线断路器动作，导致供电失常。
《继电保护和安全自动装置技术规程》GB14285-2006以及《电力装置的继电保护和自动装置设计规范》GB/T50062-2008对未达到800kVA容量的单台变压器也做了详细的规定。
目前，多数的高压配电室的接线方案都采用一种基本的接线方式，在此基本接线方式上对10kV配电变压器保护配置方式的进行合理选择。
2、环网供电单元接线形式2.1 环网供电保护的特征负荷开关具有容易操作、性价比高等特征，可用于额定负荷电流的分合，但没有开断短路电流功能。
高遮断容量后备式限流熔断器是具有开断短路电流的保护元件，将负荷开关和高遮断容量后备式限流熔断器有机地进行结合，可以保护配电系统在各类正常或故障情况下运作。
应严格按规范和标准进行断路器指标的明确和结构的创造。
环网供电普遍采用负荷开关加熔断器组合，通过由两种高性价比的元件来实现对各种不同电器不同的操作和保护，即通过负荷开关完成负荷合分，而对发生短路的设备则采用高遮断容量后备式限流熔断器来保护，能有效的解决问题的同时避免了使用价格昂贵，操作复杂的断路器，相对更经济实用。
10kV配电变压器保护配置的选择发表时间：2019-12-11T15:59:30.717Z 来源：《河南电力》2019年6期作者：章大伟[导读] 10kV配变的保护配置基本上有负荷开关、负荷开关-熔断器组合、断路器等。
（衢州供电公司浙江衢州 324000）摘要：10kV配变的保护配置基本上有负荷开关、负荷开关-熔断器组合、断路器等。
负荷开关投资费用相对小，但不能开断短路电流，不能隔离故障变压器；断路器性能优良，但须配置继电保护装置，投资费用高，使用复杂，大多使用在用户高配室中，适用于重要负荷区域；负荷开关-熔断器组合可以克服负荷开关不能开断短路电流的缺点，造价不高，能满足实际运行的需要，此配置作为配变的保护方式之一，在配电室中应用最为广泛。
本文选取衢州城区配网系统两台变压器的保护方式为典型实例，探讨了其保护配置的特点，简要地分析了其配置方式的合理性，供配电网设计和运检人员借鉴和参考。
关键词：配置方案；配变；负荷开关；断路器；熔断器引言衢州市城区现已投运的配电供电网络主要有环网供电单元（环网站、配电室、厢式变电站）和终端用户高配室，其配电变压器的保护配置主要有两种：负荷开关-熔断器组合配置，如使用在信安电力环网站信飞Q5250和信安Q5256间隔、东城华庭配电室、东方香舍配电室、铭豪公一、二变等等；断路器加装继电保护装置的配置，如使用在行政高配室（用户）、东方广场1#高配室（用户）等等。
无论在哪种供电方式中，在配电变压器发生短路故障时，保护装置应能快速可靠地切除故障，保护主线和其他配变的安全。
如何因地制宜更加合理地配置配变的保护方式，对10kV配电网的可靠性、经济性、安全性是非常重要的。
1 10kV配变开关设备的配置10kV配变保护装置配置应坚持安全可靠、经济适用的原则，要充分利用各种开关设备的功能，使配变的供电可靠性最高。
开关设备选择是配变保护配置的基础，根据现场环境条件和供电要求确定其型式和参数，保证设备正常运行时开关安全可靠，配电变压器故障时能快速切断故障，并在技术合理的情况下力求经济，而且应便于安装维修。
10Kv变压器配电箱保护的配置方式探讨10KV变压器配电箱是电力系统中非常重要的设备之一，负责将10KV电压降低到低压（如400V）进行供电。
为了保证变压器配电箱的安全运行，需要对其进行有效的保护。
本文将从配电箱的配置方式入手，探讨10KV变压器配电箱保护的配置方式。
10KV变压器配电箱的保护可分为硬件保护和软件保护两个方面。
硬件保护是通过安装电器设备，如保险丝、熔断器、电流互感器等实现的，而软件保护则是通过逻辑控制设备，如保护继电器、保护控制装置等实现的。
硬件保护主要包括过流保护、短路保护和接地保护。
过流保护是指当电流超过正常运行值时，及时切断电路，避免设备损坏；短路保护是指当电路发生短路时，及时切断电源，避免产生更大的故障；接地保护是指当电路有接地故障时，及时切断电源，避免产生触电危险。
这些保护装置一般安装在变压器配电箱的电缆出线端，通过感应电流或电压信号实现对电路的保护。
软件保护主要包括过电流保护、短路保护、过电压保护和欠压保护等。
过电流保护是指当电流超过正常运行值时，通过保护继电器或保护控制装置实现对电路的保护；短路保护是指当电路发生短路时，通过保护继电器或保护控制装置实现对电路的保护；过电压保护是指当电压超过正常运行值时，通过保护继电器或保护控制装置实现对电路的保护；欠压保护是指当电压低于正常运行值时，通过保护继电器或保护控制装置实现对电路的保护。
这些保护装置一般安装在变压器配电箱的控制柜中，通过逻辑判断和控制实现对电路的保护。
在配置10KV变压器配电箱的保护时，需要考虑以下几个因素：首先是保护装置的选择，根据电路的特点和需求选择合适的保护装置；其次是保护装置的设置，根据电路的需求设置合适的保护参数；再次是保护装置的连线，保证保护装置与电路之间的连接可靠；最后是保护装置的调试和运行，保证保护装置能够正常工作。
10kv 配电变压器保护配置方式的合理选择摘要：10kV配电变压器是一种基于电磁感应定律实现交流电能传输，对配电系统中的交流电流和电压进行变换的静态电器。
保护配置是10kV配电变压器平稳安全运行的保证。
在10kV配电变压器保护配置中，要根据实际情况，选择断路器、熔断器、负荷开关+熔断器等方式，各有优缺点。
关键词：10kv配电变压器；保护配置；合理选择1 10kv配电变压器保护配置必要性在电力系统中，配电变压器是非常重要的电气设备之一，其运行安全性对整个电力系统工作连续稳定性具有直接的影响。
在电力系统容量不断增大、电压等级不断提高背景下，对配电变压器保护的安全性、可靠性、灵敏性、快速性也提出了更高的要求。
不管是在箱式变电站、环网供电单元，还是终端用户高压室接线方式中，一旦10kv配电变压器发生短路故障，保护配置均可以在短时间内准确切除故障，保障10kV高压开关设备、10kv配电变压器平稳运行。
在10kV电网规模不断扩大背景下，网络架构结构日趋复杂，对电力系统运行控制、电力变压器保护装置的要求也日益增高，给10kV配电变压器保护配置发展带来了前所未有的挑战。
2 10kv配电变压器的常见保护配置方式2.1断路器在大容量10kv配电变压器中，断路器是应用频率较高的一种短路保护开关，具有分断次数多、保护性能好、开断容量大等优良特点，大面积应用于变压器保护中，但是价格相对较高。
断路器从本质上而言是一种可在正常运行情况下将线路接通、切断并在短路故障时将故障线路切断的开关设备，包括控制室、灭弧室、导电主回路、绝缘子支撑件、操作机构等几个部分。
一般在断路器配置时，需要为其配置相应的继电保护系统装置，以便在被保护的10kv配电变压器出现故障时，继电保护系统第一时间精准向断路器发布跳闸指令，促使故障10kv配电变压器及时从电力系统内断开，降低故障电流对10kv配电变压器的损害以及对整个电力系统的负面影响。
2.2熔断器在10kv配电变压器保护配置过程中，常用的类型为跌落式熔断器（短路保护开关），由于其具有较为突出的断开点，可以执行隔离开关功效，为10kv配电变压器检修提供安全作业环境，具有操作便捷、经济、户外环境适应能力强等优良特性，大范围应用于10kv配电变压器一次侧保护配置中，适用于无腐蚀性气体、环境空气无导电粉尘及易燃易爆环境（年度温差在±40.0℃以内）。
10Kv变压器配电箱保护的配置方式探讨10kV变压器配电箱是电力系统中非常重要的一环，它作为10kV变压器的次级电源，将变压器输出的电能供应至各个电力设备中。
因此，对10kV变压器配电箱的保护配置需进行合理的设计和选择，以确保电力系统的正常运行和安全。
在10kV变压器配电箱的保护配置方案中，最常见的保护装置包括过流保护、短路保护和地闸保护。
其中，具体的配置方式需根据不同的实际情况来选择。
过流保护是主要的保护措施之一，通常采用交流过流保护、直流过流保护和非定值过流保护三种方式。
交流和直流过流保护常常用于大容量的变压器，而非定值过流保护则用于比较小容量的变压器和变配电箱。
对于大容量的变压器，交流和直流过流保护必须选择合适的保护装置，要根据变压器的容量来进行选择，同时还要考虑存在谐波负荷或复合负荷等情况时的保护装置选择。
短路保护也是必不可少的一种保护装置，主要采用短路电流绕阻器保护或电流差动保护。
短路电流绕阻器保护是较为常见的一种保护方式，它适用于对中等容量的变配电箱作出保护选择。
而电流差动保护，则适用于对大容量变压器作出保护选择。
地闸保护则是用于保护变压器系统中地接点处出现接地故障时产生的一种保护，通常采用单相接地保护、三相接地限流保护等方式。
单相接地保护适用于对低容量变压器作出保护选择，而三相接地限流保护适用于对大容量变压器作出保护选择。
同时，要特别注意地闸保护的与配电线路的匹配以及接地电阻值的影响。
总之，10kV变压器配电箱保护的配置方式需要根据实际情况选择合适的保护设备，保障系统的稳定运行和安全。
在具体选择时，需要考虑变压器的容量、负荷特性、谐波负荷、复合负载、接地电阻等因素，以确保保护装置的准确可靠。
同时也需要经常对保护设备进行检查、维护和更新，保持其良好的运行状态，提升电力系统的安全和可靠性。
10Kv变压器配电箱保护的配置方式探讨一、引言10Kv变压器配电箱是电力系统中重要的配电设备，其保护配置对于保障电网安全稳定运行至关重要。
本文将探讨10Kv变压器配电箱保护的配置方式，包括保护装置的选择、配置参数的确定等方面，旨在为电力系统相关工作者提供一定的参考。
二、10Kv变压器保护装置的选择1. 过电流保护在10Kv变压器配电箱中，过电流保护是必不可少的一种保护装置。
过电流保护主要是为了防止变压器和电力设备在短路等异常情况下受到损坏。
对于10Kv变压器配电箱而言，通常采用整定电流互感器和过电流保护器来实现过电流保护功能。
在选择过电流保护装置时，需要考虑变压器的额定电流、短路容量、系统负荷情况等因素，从而确定合适的过电流保护装置类型和参数。
2. 短路保护3. 接地故障保护接地故障保护是为了在系统接地故障发生时及时切断故障电路，并对故障发生的位置进行准确定位。
对于10Kv变压器配电箱而言，一般采用接地保护装置来实现接地故障保护功能。
在选择接地保护装置时，需要考虑变压器的接地方式、接地故障电流的大小等因素，确定合适的接地保护装置类型和整定参数。
10Kv变压器配电箱保护装置的选择需要根据变压器的工作条件、系统负荷情况、接线方式等因素进行综合考虑，保证选用的保护装置能够有效地保护变压器和电力系统的安全稳定运行。
除了选择合适的保护装置外，10Kv变压器配电箱的保护参数的确定也是十分重要的。
保护参数的确定涉及到整定值的确定、动作时间的选择等方面。
以下是针对10Kv变压器保护参数的确定进行的探讨。
对于10Kv变压器配电箱中的过电流保护装置，整定值的确定是非常重要的。
整定值的选择需要考虑变压器的额定电流、短路容量、负荷情况等因素，从而保证整定值能够在正常运行时不误动作，同时在故障发生时能够及时动作。
还需要根据系统的运行特点和保护的可靠性要求等因素，选择合适的整定曲线和时间电流特性。
10 kV配电变压器保护配置方式的合理选择-摘要：10 kV配电变压器的保护配置主要有断路器、负荷开关或负荷开关加熔断器等。
负荷开关投资省，但不能开断短路电流，很少采用；断路器技术性能好，但设备投资较高，使用复杂，广泛应用不现实；负荷开关加熔断器组合的保护配置方式，既可避免采用操作复杂、价格昂贵的断路器，弥补负荷开关不能开断短路电流的缺点，又可满足实际运行的需要，该配置可作为配电变压器的保护方式，值得大力推广，为此，对10 kV环网供电单元和终端用户10 kV配电变压器采用断路器、负荷开关加熔断器组合的保护配置方式进行技术-经济比较，供配电网的设计和运行管理部门参考。
关键词：10 kV配电变压器；断路器；负荷开关；熔断器；保护配置无论是在环网供电单元、箱式变电站或是终端用户的高压室结线方式中, 如配电变压器发生短路故障时，保护配置能快速可靠地切除故障，对保护10 kV高压开关设备和变压器都非常重要。
保护方式的配置一般有两种：一种利用断路器；另一种则利用负荷开关加高遮断容量的后备式限流熔断器组合。
这两种配置方式在技术和经济上各有优缺点，以下对这两种方式进行综合比较分析。
1环网供电单元接线形式1.1环网供电单元的组成环缆馈线与变压器馈线间隔均采用负荷开关, 通常为具有接通、隔断和接地功能的三工位负荷开关。
变压器馈线间隔还增加高遮断容量后备式限流熔断器来提供保护。
实际运行证明，这是一种简单、可靠而又经济的配电方式。
1.3环网供电单元保护配置的特点负荷开关用于分合额定负荷电流, 具有结构简单、价格便宜等特点, 但不能开断短路电流，高遮断容量后备式限流熔断器为保护元件, 可开断短路电流，如将两者有机地结合起来,可满足配电系统各种正常和故障运行方式下操作保护的要求。
断路器参数的确定和结构的设计制造均严格按标准要求进行，兼具操作和保护两种功能，所以其结构复杂，造价昂贵，大量使用不现实。
环网柜中大量使用负荷开关加高遮断容量后备式熔断器组合装置，把对电器不尽相同的操作与保护功能分别由两种简单、便宜的元件来实现，即用负荷开关来完成大量发生的负荷合分操作，而采用高遮断容量后备式限流熔断器对极少发生短路的设备起保护作用，很好地解决问题，既可避免使用操作复杂、价格昂贵的断路器，又可满足实际运行的需要。
表1列出3种保护配置方式的技术-经济比较。
10 kV配电变压器保护配置方式的合理选择从表1可以看出：a) 断路器具备所有保护功能与操作功能，但价格昂贵；b) 负荷开关与断路器性能基本相同，但它不能开断短路电流；c) 负荷开关加高遮断容量后备式限流熔断器组合，可断开短路电流，部分熔断器的分断容量比断路器还高，因此，使用负荷开关加高遮断容量后备式限流熔断器组合不比断路器效果差，可费用却可以大大降低。
1.4负荷开关加高遮断容量后备式熔断器组合的优点采用负荷开关加高遮容量熔断器组合，具有如下优点：b) 有效保护配电变压器，特别是对于油浸变压器，采用负荷开关加高遮断容量后备式限流熔断器比采用断路器更为有效，有时后者甚至并不能起到有效的保护作用。
有关资料表明，当油浸变压器发生短路故障时，电弧产生的压力升高和油气化形成的气泡会占据原属于油的空间，油会将压力传给变压器油箱体，随短路状态的继续，压力进一步上升，致使油箱体变形和开裂。
为了不破坏油箱体，必须在20 ms内切除故障。
如采用断路器，因有继电保护再加上自身动作时间和熄弧时间，其全开断时间一般不会少于60 ms，这就不能有效地保护变压器。
而高遮断容量后备式限流熔断器具有速断功能，加上其具有限流作用，可在10 ms 之内切除故障并限制短路电流，能够有效地保护变压器。
因此，应采用高遮断容量后备式限流熔断器而尽量不用断路器来保护电器，即便负荷为干式变压器，因熔断器保护动作快，也比用断路器好。
d) 高遮断容量后备式限流熔断器可对其后所接设备，如电流互感器、电缆等都可提供保护。
高遮断容量后备式限流熔断器的保护范围可在最小熔化电流(通常为熔断器额定电流的2～3倍)到最大开断容量之间。
限流熔断器的电流-时间特性，一般为陡峭的反时限曲线，短路发生后，可在很短的时间内熔断，切除故障。
如果采用断路器作保护。
必定使其它电器如电缆、电流互感器、变压器套管等元件的热稳定要求大幅度提高，加大了电器设备的造价，增大工程费用。
在这里，有必要指出在采用负荷开关加高遮断容量后备式熔断器组合时，两者之间要很好地配合，当熔断器非三相熔断时，熔断器的撞针要使负荷开关立即联跳，防止缺相运行。
2终端用户高压室接线形式a) 配电变压器容量达到800 kV A及以上时，过去多数使用油浸变压器，并配备有瓦斯继电器，使用断路器可与瓦斯继电器相配合，从而对变压器进行有效地保护。
b) 对于装置容量大于800 kV A的用户，因种种原因引起单相接地故障导致零序保护动作，从而使断路器跳闸，分隔故障，不至于引起主变电站的馈线断路器动作，影响其他用户的正常供电。
此外，标准还明确规定，即使单台变压器未达到此容量，但如果用户的配电变压器的总容量达到800 kV A时，亦要符合此要求。
目前，多数用户的高压配电室的接线方案如图2所示，这是基本的结线方式，在此基础上可以派生出一主一备进线或双进线加母线分段等方式。
根据有关的理论及现场试验，在B处装设熔断器作为保护装置更为合理、有效。
笔者认为，在采用图2的接线方式时，在B处应当装设负荷开关加高遮断容量后备式熔断器的组合，在A 处装设断路器，既达到GB 14285 1993《继电保护和安全自动装置技术规程》的要求，而在B处装设熔断器作为每台变压器的相间短路保护，且利用负荷开关又可进行每台变压器的投切操作，这样，在B处装设的就不是常用的开关柜而是环网负荷开关柜，其造价较低，体积较小，能够有效节省配电投资。
此外，如果处理好负荷开关转移电流以及与熔断器交接电流的选择，也不排除在B处用每台负荷开关进行对应变压器零序保护的可能性。
3结束语10 kV配电变压器的保护配置主要有断路器、负荷开关或负荷开关加熔断器，综合技术-经济性能和运行管理因素，无论在10 kV环网供电单元还是在终端用户高压配电单元中，采用负荷开关加高遮断容量后备式限流熔断器组合的保护配置，既可提供额定负荷电流，又可断开短路电流，并具备开合空载变压器的性能，能有效保护配电变压器，为此，推荐采用负荷开关加高遮断容量后备式限流熔断器组合的配置作为配电变压器保护的保护方式。
10KV配电房管理制度(1)1变电所管理制度（第一块）1、变电所属于重要供电部门，闲杂人员严禁入内。
工作人员合理使用安全防护用品，持有效证件操作；必须会扑救电气火灾和正确使用灭火器。
2、值班电工要有高度的工作责任心。
严格执行值班巡视制度、运行记录制度、倒闸操作制度、工作票制度、交接班制度、外来人员出入登记制度、安全用具及消防设备管理制度。
禁止在变电所内喝酒、吸烟、娱乐、睡觉等，严禁擅离职守，认真履行职责。
坚持巡回检查制度，做好设备运行登记和工作记录。
3、值班电工必须熟悉高低压配电室内电器设备的性能及运行方式，掌握操作技术。
4、不论高压设备是否带电，值班电工不得单独移开或越过遮栏进行工作。
所内不得堆放杂物及与工作无关的物品，严禁堆放可燃物品和存放易燃易爆物品。
5、巡视配电装置，进出高低压室，必须随手将门锁好。
经常保持门窗完好，防止小动物进入和防盗工作；禁止非工作人员进入高低压室。
6、与供电单位或需停电单位联系，进行停、送电倒闸操作时操作负责人必须复诵核对无误，并且将联系内容和联系人姓名做好记录。
7、停送电操作必须按照倒闸操作顺序依次操作，杜绝带负荷停送电。
8、带电装卸熔断器时，应戴防护眼镜和绝缘手套，必要时使用绝缘夹钳，并站在绝缘垫上。
9、在即可送电的工作地点的开关和刀闸操作把手上都应悬挂“禁止合闸，有人工作”的警示牌。
工作地点两旁和对面的带电设备遮拦上和禁止通行的过道上悬挂“止步、高压危险”的警示牌。
10、在春秋季检修或临时工作需要停电时，值班电工应该按照工作要求做好安全措施，包括停电、验电、装设临时接地线、装设遮拦和悬挂警示牌，会同工作负责人现场检查确认无电，并交代附近带电设备位置和注意事项，然后双方办理许可开工签证，方可开始工作。
严禁约时或者电话通知停送电。
11、工作结束时，工作人员撤离，工作负责人向值班电工交代清楚，并共同检查，然后双方办理工作终结签证后，值班电工方可拆除安全措施，恢复送电。
在未办理工作终结手续前，值班电工不准将施工或检修设备合闸送电。
12、验电时必须用电压等级合适，并且合格的验电器，在检修设备进出线两侧分别验电。
验电前应先在有电设备上试验证明验电器良好。
高压设备验电必须戴绝缘手套。
13、电气设备停电后，在未拉刀闸(开关)和做好安全措施以前应视为有电，不得触及设备和进入遮拦，以防突然来电。
14、发生人身触电事故和火灾事故时，值班人员可不经联系立即断开有电设备的电源，以进行抢救。
15、电器设备发生火灾时，应该用干粉、四氯化碳、二氧化碳灭火器或1211灭火器扑救。
只有在周围全部停电后才能用泡沫灭火器扑救。
高低压配电室门窗应加设网栏，防止鼠害。
巡视检查制度（第二块）变电所设备巡视由值班电工完成。
主要以定期巡视、夜巡、特巡等方式负责现场巡视工作。
1、每班每小时巡回检查一次，并如实填写巡回记录。
2、巡视检查设备必须思想集中，仔细观察运行设备的各种保护、指示、温度等情况。
3、大修后和新投入使用的设备应加强巡检，其中一小时内在电房观察其设备各项运行参数，是否符合设定要求。
4、综合检查项目：1）电气设备的各种保护，仪表、信号指示是否正常。
2）开关悬挂的标志牌与设备实际运行情况一致。
3）设备声音、温度是否正常。
4）螺栓、螺帽是否齐全、紧固、有无锈蚀。
5）接地装置是否完好，连接是否可靠。
5、设备巡视采取的措施：1）听：主要听设备运行的声音是否正常；2）看：主要看设备的外观和顔色变化有无异常，仪表数字显示有无异常变化；3）闻：主要闻有无绝缘材料在温度升高时的烧糊气味；4）检查有无小动物运动痕迹、漏雨、进水现象；5）检查电流、电压、温度是否正常；6、值守人员应做好变电所安全保卫、工具、各类文件资料管理、环境卫生工作。
7、值班人员必须经过运行岗位基本技能培训和安规考试合格并经批准后，才能上岗作业。
高低压安全操作规章制度（第三块）为保证变配电房安全无事故地运行及保证人身安全的需要，工作人员必须严格遵守技术措施和组织措施。
1、安全技术措施停电：必须把各方面电源安全断电，至少有一个明显的断开点，与设备相关的变压器，互感器必须两侧全部断开防止反向送电。
验电必须使用电压等级合适且合格的验电器在待检修设备的进出线两侧分别分相验电。
装设地线、验电后，立即三相短接接地、接地线与检修部分之间不得装设隔离开关，断路器，熔断器等电器元件。
