配电变压器经济运行区间和经济容量的选择

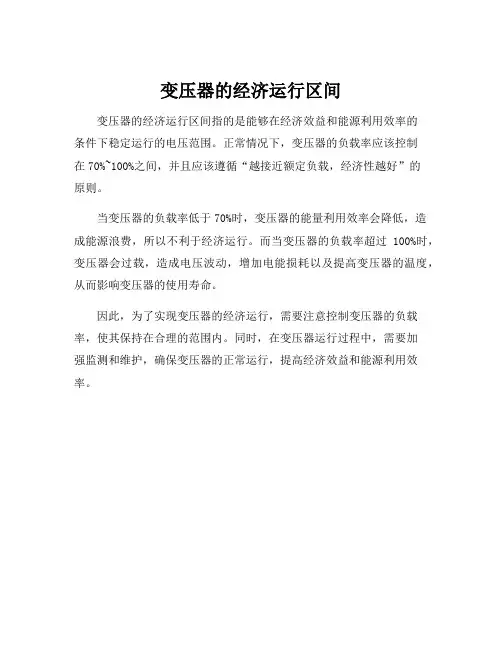

变压器的经济运行区间
变压器的经济运行区间指的是能够在经济效益和能源利用效率的
条件下稳定运行的电压范围。

正常情况下，变压器的负载率应该控制
在70%~100%之间，并且应该遵循“越接近额定负载，经济性越好”的
原则。

当变压器的负载率低于70%时，变压器的能量利用效率会降低，造成能源浪费，所以不利于经济运行。

而当变压器的负载率超过100%时，变压器会过载，造成电压波动，增加电能损耗以及提高变压器的温度，从而影响变压器的使用寿命。

因此，为了实现变压器的经济运行，需要注意控制变压器的负载率，使其保持在合理的范围内。

同时，在变压器运行过程中，需要加
强监测和维护，确保变压器的正常运行，提高经济效益和能源利用效率。

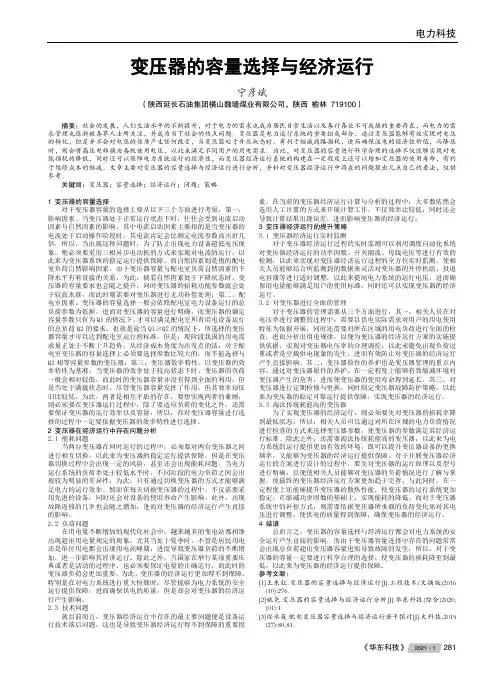

电力科技281变压器的容量选择与经济运行宁彦斌（陕西延长石油集团横山魏墙煤业有限公司，陕西 榆林 719100）摘要：社会的发展，人们生活水平的不断提升，对于电力的需求也成为居民日常生活以及各行各业不可或缺的重要存在，而电力的需求管理也逐渐被各界人士所关注，并成为当下社会的热点问题。

变压器是电力运行系统的重要组成部分，通过变压器能够有效实现对电压的转化，但是并不会对电压的性质产生任何改变，当变压器处于升压状态时，有利于缩减线路损耗，进而确保送电的经济性价值，而降压时，则会将高压电转换为各级使用电压，以此来满足不同用户的用电需求。

为此，对变压器的容量进行科学合理的选择不仅能够实现对电能损耗的降低，同时还可以保障电力系统运行的经济性，而变压器经济运行系统的构建在一定程度上还可以增加变压器的使用寿命，有利于维修成本的缩减。

文章主要对变压器的容量选择与经济运行进行分析，并针对变压器经济运行中存在的问题提出几点自己的看法，仅供参考。

关键词：变压器；容量选择；经济运行；问题；策略1 变压器的容量选择 对于变压器容量的选择主要从以下三个方面进行考量，第一，影响因素。

当变压器处于正常运行状态下时，往往会受到电流启动因素与自然因素的影响，其中电流启动因素主要指的是当变压器的电流处于启动操作阶段时，其电流肯定会比额定电流参数高出好几倍，所以，当出现这种问题时，为了防止出现电力设备超低电压现象，则必须要采用三相异步电动机的方式来实现对电流的运行，以此来为变压器系统的稳定运行提供保障。

而自然因素则是指的配电室负荷自然影响因素，由于变压器容量与配电室负荷自然因素的下降水平有着直接的关系，为此，倘若自然因素处于下降状态时，变压器的容量要求也会随之提升，同时变压器的损耗功能参数就会处于较高水准，而此时则需要对变压器进行无功补偿处理；第二，配电室因素。

变压器的容量选择一般会依照配电室电力设备运行的总负荷参数为依据，进而对变压器的容量进行明确。

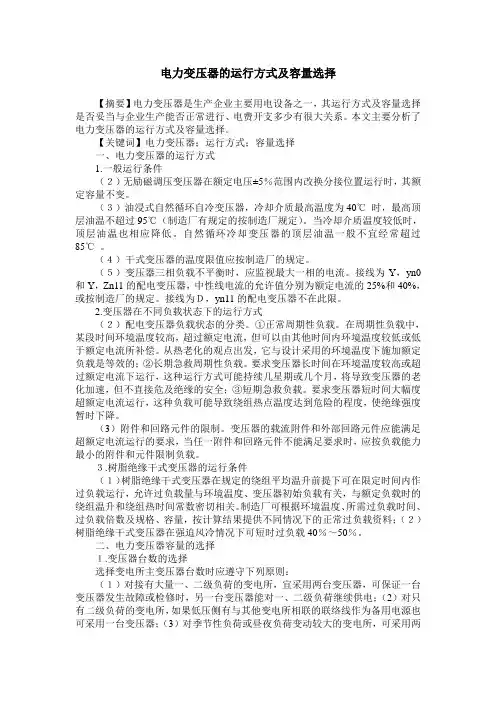

电力变压器的运行方式及容量选择【摘要】电力变压器是生产企业主要用电设备之一，其运行方式及容量选择是否妥当与企业生产能否正常进行、电费开支多少有很大关系。

本文主要分析了电力变压器的运行方式及容量选择。

【关键词】电力变压器；运行方式；容量选择一、电力变压器的运行方式1.一般运行条件（２）无励磁调压变压器在额定电压±5％范围内改换分接位置运行时，其额定容量不变。

（３）油浸式自然循环自冷变压器，冷却介质最高温度为40℃时，最高顶层油温不超过95℃（制造厂有规定的按制造厂规定）。

当冷却介质温度较低时，顶层油温也相应降低。

自然循环冷却变压器的顶层油温一般不宜经常超过85℃。

（４）干式变压器的温度限值应按制造厂的规定。

（５）变压器三相负载不平衡时，应监视最大一相的电流。

接线为Y，yn0和Y，Zn11的配电变压器，中性线电流的允许值分别为额定电流的25%和40%，或按制造厂的规定。

接线为Ｄ，yn11的配电变压器不在此限。

2.变压器在不同负载状态下的运行方式（２）配电变压器负载状态的分类。

①正常周期性负载。

在周期性负载中，某段时间环境温度较高，超过额定电流，但可以由其他时间内环境温度较低或低于额定电流所补偿。

从热老化的观点出发，它与设计采用的环境温度下施加额定负载是等效的；②长期急救周期性负载。

要求变压器长时间在环境温度较高或超过额定电流下运行，这种运行方式可能持续几星期或几个月，将导致变压器的老化加速，但不直接危及绝缘的安全；③短期急救负载。

要求变压器短时间大幅度超额定电流运行，这种负载可能导致绕组热点温度达到危险的程度，使绝缘强度暂时下降。

（3）附件和回路元件的限制。

变压器的载流附件和外部回路元件应能满足超额定电流运行的要求，当任一附件和回路元件不能满足要求时，应按负载能力最小的附件和元件限制负载。

３.树脂绝缘干式变压器的运行条件（１）树脂绝缘干式变压器在规定的绕组平均温升前提下可在限定时间内作过负载运行，允许过负载量与环境温度、变压器初始负载有关，与额定负载时的绕组温升和绕组热时间常数密切相关。

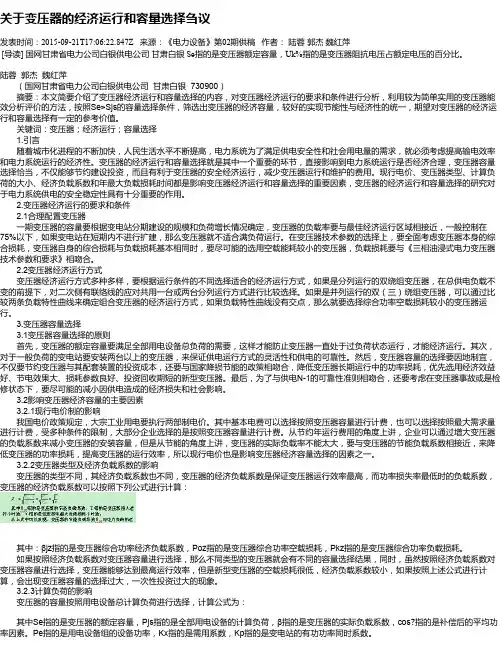

关于变压器的经济运行和容量选择刍议发表时间：2015-09-21T17:06:22.847Z 来源：《电力设备》第02期供稿作者：陆蓉郭杰魏红萍[导读] 国网甘肃省电力公司白银供电公司甘肃白银 Se指的是变压器额定容量，Uk%指的是变压器阻抗电压占额定电压的百分比。

陆蓉郭杰魏红萍（国网甘肃省电力公司白银供电公司甘肃白银 730900）摘要：本文简要介绍了变压器经济运行和容量选择的内容，对变压器经济运行的要求和条件进行分析，利用较为简单实用的变压器能效分析评价的方法，按照Se>Sjs的容量选择条件，筛选出变压器的经济容量，较好的实现节能性与经济性的统一，期望对变压器的经济运行和容量选择有一定的参考价值。

关键词：变压器；经济运行；容量选择1.引言随着城市化进程的不断加快，人民生活水平不断提高，电力系统为了满足供电安全性和社会用电量的需求，就必须考虑提高输电效率和电力系统运行的经济性。

变压器的经济运行和容量选择就是其中一个重要的环节，直接影响到电力系统运行是否经济合理，变压器容量选择恰当，不仅能够节约建设投资，而且有利于变压器的安全经济运行，减少变压器运行和维护的费用。

现行电价、变压器类型、计算负荷的大小、经济负载系数和年最大负载损耗时间都是影响变压器经济运行和容量选择的重要因素，变压器的经济运行和容量选择的研究对于电力系统供电的安全稳定性具有十分重要的作用。

2.变压器经济运行的要求和条件2.1合理配置变压器一期变压器的容量要根据变电站分期建设的规模和负荷增长情况确定，变压器的负载率要与最佳经济运行区域相接近，一般控制在75%以下，如果变电站在短期内不进行扩建，那么变压器就不适合满负荷运行。

在变压器技术参数的选择上，要全面考虑变压器本身的综合损耗，变压器自身的综合损耗与负载损耗基本相同时，要尽可能的选用空载能耗较小的变压器，负载损耗要与《三相油浸式电力变压器技术参数和要求》相吻合。

2.2变压器经济运行方式变压器经济运行方式多种多样，要根据运行条件的不同选择适合的经济运行方式，如果是分列运行的双绕组变压器，在总供电负载不变的前提下，对二次侧有联络线的应对共用一台或两台分列运行方式进行比较选择。

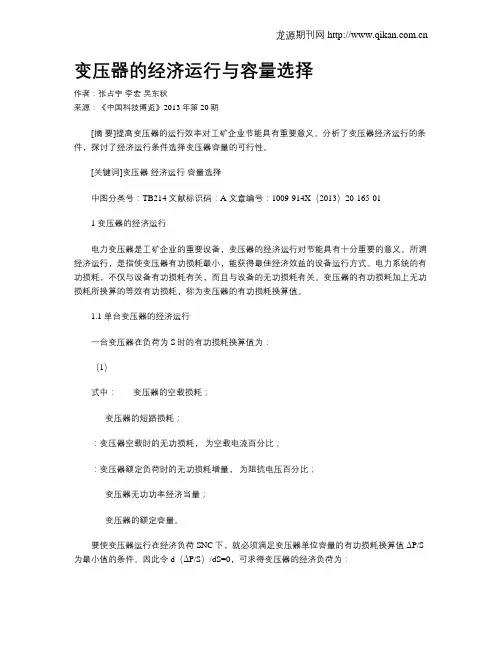

变压器的经济运行与容量选择作者：张占宇李宏吴东秋来源：《中国科技博览》2013年第20期[摘要]提高变压器的运行效率对工矿企业节能具有重要意义。

分析了变压器经济运行的条件，探讨了经济运行条件选择变压器容量的可行性。

[关键词]变压器经济运行容量选择中图分类号：TB214 文献标识码：A 文章编号：1009-914X（2013）20-165-011 变压器的经济运行电力变压器是工矿企业的重要设备，变压器的经济运行对节能具有十分重要的意义。

所谓经济运行，是指使变压器有功损耗最小，能获得最佳经济效益的设备运行方式。

电力系统的有功损耗，不仅与设备有功损耗有关，而且与设备的无功损耗有关。

变压器的有功损耗加上无功损耗所换算的等效有功损耗，称为变压器的有功损耗换算值。

1.1 单台变压器的经济运行一台变压器在负荷为S时的有功损耗换算值为：（1）式中： -----变压器的空载损耗；-----变压器的短路损耗；：变压器空载时的无功损耗，为空载电流百分比；：变压器额定负荷时的无功损耗增量，为阻抗电压百分比；-----变压器无功功率经济当量；-----变压器的额定容量。

要使变压器运行在经济负荷SNC下，就必须满足变压器单位容量的有功损耗换算值ΔP/S 为最小值的条件。

因此令d（ΔP/S）/dS=0，可求得变压器的经济负荷为：（2）变压器的经济负荷与变压器的额定容量之比，称为变压器的经济负荷系数或经济负荷率，用KNC表示，即（3）一般电力变压器的经济负荷率为50%左右。

1.2 多台变压器的并联经济运行由于工矿企业的负荷变换比较大，采用单台变压器很难做到经济运行，可采用多台变压器并联运行，根据负荷大小，决定投入运行的变压器台数，使投入的变压器始终运行在最高效率区，做到经济运行。

为了研究方便，现假设有两台容量不同的变压器1T 和2T，看这两台变压器应如何运行才是经济运行。

首先，根据式（1）作出变压器1T及变压器2T单独运行时的有功功率损耗曲线，如图1中曲线1和2；再作出两台变压器并列运行时的有功功率损耗曲线，如图1中的曲线3。

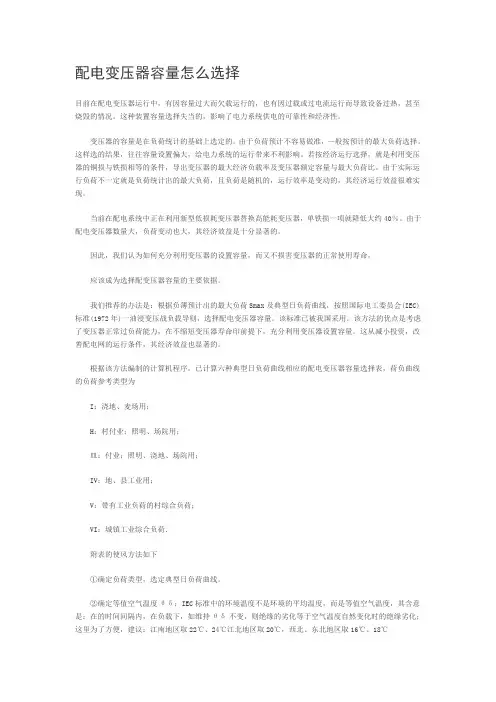

配电变压器容量怎么选择目前在配电变压器运行中，有因容量过大而欠载运行的，也有因过载或过电流运行而导致设备过热，甚至烧毁的情况。

这种装置容量选择失当的，影响了电力系统供电的可靠性和经济性。

变压器的容量是在负荷统计的基础上选定的。

由于负荷预计不容易做准，—般按预计的最大负荷选择。

这样选的结果，往往容量设置偏大，给电力系统的运行带来不利影响。

若按经济运行选择，就是利用变压器的铜损与铁损相等的条件，导出变压器的最大经济负载率及变压器额定容量与最大负荷比。

由于实际运行负荷不一定就是负荷统计出的最大负荷，且负荷是随机的，运行效率是变动的，其经济运行效益很难实现。

当前在配电系统中正在利用新型低损耗变压器替换高能耗变压器，单铁损一项就降低大约40％。

由于配电变压器数量大，负荷变动也大，其经济效益是十分显著的。

因此，我们认为如何充分利用变压器的设置容量，而又不损害变压器的正常使用寿命，应该成为选择配变压器容量的主要依据。

我们推荐的办法是：根据负薄预计出的最大负荷Smax及典型日负荷曲线，按照国际电工委员会(IEC)标准(1972年)一油浸变压战负载导则，选择配电变压器容量。

该标准已被我国采用。

该方法的优点是考虑了变压器正常过负荷能力，在不缩短变压器寿命印前提下，充分利用变压器设置容量。

这从减小投资，改善配电网的运行条件，其经济效益也显著的。

根据该方法编制的计算机程序，已计算六种典型日负荷曲线相应的配电变压器容量选择表，荷负曲线的负荷参考类型为I：浇地、麦场用；H：村付业；照明、场院用；皿：付业；照明、浇地、场院用；IV：地、县工业用；V：带有工业负荷的村综合负荷；VI：城镇工业综合负荷．附表的使风方法如下①确定负荷类型，选定典型日负荷曲线。

②确定等值空气温度θδ；IEC标准中的环境温度不是环境的平均温度，而是等值空气温度，其含意是：在的时间间隔内，在负载下，如维持θδ不变，则绝缘的劣化等于空气温度自然变化时的绝缘劣化；这里为了方便，建议：江南地区取22℃、24℃江北地区取20℃，西北、东北地区取16℃、18℃根据预计出的最大负荷值(千伏安)，查表确定所选变压器的额定质量Sn。

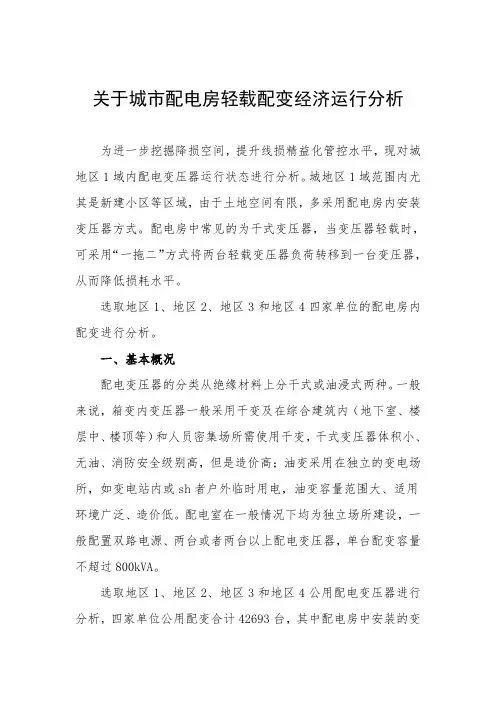

关于城市配电房轻载配变经济运行分析为进一步挖掘降损空间，提升线损精益化管控水平，现对城地区1域内配电变压器运行状态进行分析。

城地区1域范围内尤其是新建小区等区域，由于土地空间有限，多采用配电房内安装变压器方式。

配电房中常见的为干式变压器，当变压器轻载时，可采用“一拖二”方式将两台轻载变压器负荷转移到一台变压器，从而降低损耗水平。

选取地区1、地区2、地区3和地区4四家单位的配电房内配变进行分析。

一、基本概况配电变压器的分类从绝缘材料上分干式或油浸式两种。

一般来说，箱变内变压器一般采用干变及在综合建筑内（地下室、楼层中、楼顶等）和人员密集场所需使用干变，干式变压器体积小、无油、消防安全级别高，但是造价高；油变采用在独立的变电场所，如变电站内或sh者户外临时用电，油变容量范围大、适用环境广泛、造价低。

配电室在一般情况下均为独立场所建设，一般配置双路电源、两台或者两台以上配电变压器，单台配变容量不超过800kVA。

选取地区1、地区2、地区3和地区4公用配电变压器进行分析，四家单位公用配变合计42693台，其中配电房中安装的变压器21045台，即城地区1域内以配电房内安装变压器方式较多。

根据《城市配电网运行水平和供电能力评估导则》（Q/GDW565—2010）规定，轻载配变是指年最大负载率小于等于20％的配变。

对四家单位2019年配电变压器的最大负载率情况进行分析，最大负载率在20%以下的轻载配电变压器12646台，占比60.1%。

其中年最大负载率在10%以下的变压器5845台，占比27.77%。

说明重庆公司配电房内配变的负载率不高，具备采用“一拖二”或“一拖多”方式进行节能降损的空间，对变压器经济运行状况进行分析具有一定的节能价值。

在配电房安装的变压器中，对其安装容量进行统计分析，容量以630kVA和800kVA的为主，分别占比36.01%和46.75%。

其余容量变压器包括315kVA、400kVA、500kVA、1000kVA等。

电⼒变压器经济运⾏区的确定⽅法电⼒变压器经济运⾏区的确定⽅法电⼒变压器是应⽤极为⼴泛的电⽓设备，从发电、供电直到⽤电，⼀般需经过约5次变压过程，每次变压都要产⽣电能损耗。

由于变压器台数多，总容量⼤，所以在电⼒系统中，变压器的总损耗约占总发电量的8。

因此，对电⼒变压器经济运⾏区的研究具有重要意义。

变压器综合功率中的空载损耗为ΔPoz，综合功率中的额定负载损耗ΔPdz，变压器综合功率损耗为ΔPz＝ΔPozβ2ΔPdz，其中β为变压器负载率。

因变压器实际负载总是在⼀定范围内变动，不能⽤某⼀个量值来评价其运⾏⼯况优劣，需要⽤运⾏区来评价，现分析如下：1单台变压器经济运⾏区的确定单台变压器综合功率损耗率ΔPz，如式(1)所⽰：ΔPz＝ΔPozβ2ΔPdz÷βSecosφ2ΔPozβ2ΔPdz(1)根据上式可得变压器综合功率损耗率的特性曲线，如图1所⽰。

由图可见，负载系数β在0≤β≤βz范围内，ΔPz为递减函数，在βz≤β≤1范围内，ΔPz是递增函数，但其曲率⽐递减时⼩得多(变化⽐较平稳)。

变压器长期满载运⾏应视为安全合理的，因此，变压器经济运⾏区的确定原则应为：变压器在额定负载条件下运⾏作为经济运⾏区的上限值，故得出βj1＝1的数值。

经济运⾏区的下限对应的损耗率如图1所⽰，要与额定损耗率相等。

⽽变压器在额定负载时(β＝100)，损耗率ΔPe的计算式为：ΔPe＝ΔPozΔPdz÷SecosφeΔPozΔPdz(2)式中cosφe——变压器额定负载时的功率因数当变压器负载率为βj2时，其综合功率损耗率ΔPj2的计算式为：ΔPj2＝ΔPozβj22ΔPdz÷βj2Secosφ2ΔPozβj22ΔPdz(3)因为ΔPj2＝ΔPe，所以可得下列关系式：ΔPozΔPdz÷SecosφeΔPozΔPdz＝ΔPozβj22ΔPdzβj2Secosφ2ΔPozβj22ΔPdz(4)在上式中Secosφe》ΔPozΔPdz，βj2Secosφ2》ΔPozβ2j2ΔPdz，故分母中的ΔPozΔPdz和ΔPozβ2j2ΔPdz可以略去不计，⼜因Secosφe≈Secosφ2，所以式(4)可简化为：ΔPozΔPdz＝ΔPozβj22ΔPdz÷βj2由上式可解得：βj2＝ΔPoz÷ΔP dz＝βz2(5)结论：经济运⾏区的上限βj1＝1；经济运⾏区的下限βj2＝βz2。

电力变压器的运行方式及容量选择摘要：随着城市化进程的不断加快和人民生活水平的不断提高，电力系统为满足社会用电量及供电安全可靠性的要求，在变电站建设中，首要考虑的问题是根据变电站的供电负荷来选择变压器的容量及变压器的经济运行。

如果变压器容量选择相当，不仅可以节约建设中的一次性投资，而且有利于变压器的安全经济运行，减少运行和维护的费用。

因此，通过对变压器的选择及经济运行相关情况的研究，对城市电力系统的供电安全可靠性具有重要的意义。

关键词：变电站；变压器；容量选择；经济运行1选择变压器容量的原则1.1变电站变压器的额定容量应要满足全部用电设备总负荷的需要，从而能够在投入后常年经济运行，避免变压器长期处于过负荷状态运行。

1.2对一般负荷的变电站，变电站一般装设两台以上变压器，保证供电运行方式灵活，提高供电可靠性。

1.3变压器容量选择要因地制宜，既要考虑变压器及其配套装置的一次性投资的节约，又要考虑国家降损节能政策和变压器长期运行中的功率损耗，对新上的变压器应优先选用损耗参数良好、节电效果大、经济效益好、投资收回期短的新型变压器，符合国家相关能效标准。

1.4为满足供电N-1的可靠性准则，变压器容量的选择除符合上述条件外，要考虑事故和检修状态下，减少供电引起的经济损失和对社会的影响；对变电站密集区，由于变电站之间存在联络供电线路。

2 电力变压器的经济运行在电力系统操作运行的过程中，电力变压器的经济运行是在确保电力变压器处于安全运行和具有高要求质量的系统环境中进行的，进而充分利用现有的电力设备，并通过相应的企业经济条件对电力变压器的经济运行方式进行合理的选择与使用。

在大多数电力企业中，其都是通过对电力变压器进行一定的改善技术与措施以降低电力变压器的电能损耗，以在最佳的状态下实现变压器的经济性。

下面主要从电力变压器的结构和电力变压器的工作原理进行了一定的分析，希望在一定程度上增强人们对变压器经济运行的认识与理解。

配电变压器的选择与经济运行熊双卡摘要：对比分析了其他条件相同不同型号与不同容量配电变压器的能量损耗，并介绍了以供电企业的角度运用TOC法则评判配电变压器器的经济运行，以能量损耗与经济运行为选择配电变压器的关键因素。

1引言随着社会与经济的发展，为满足安全、可靠、节能、经济供电的要求，用户与供电部门对配电变压器的选择十分严格。

目前主要从变压器的型号、容量、经济运行三个方面来规范变压器的选择。

针对变压器的型号，主要是在满足安全运行的要求下，尽量选择效率高的新型变压器。

而容量的选择主要是由供电区域的负荷大小、负荷浮动范围、综合费用因素、节能、决定的。

变压器的经济运行可以从初始费用、使用寿命、维护费用几个方面来衡量。

根据TOC法则可以很好的计算变压器的综合费用，为变压器的容量选择与经济运行提供了判断依据。

2配电变压器的选择2.1配电变压器型号选择我国新型变压器在节能与质量方面是都已达到较高的技术水平，目前新型变压器有S11型、S16型等，其中S11型变压器得到了广泛的应用。

根据试验与实际运用情况来看，在满足安全可靠的运行条件下，新型变压器与传统S7型、S9型变压器相比较，新型变压器在损耗方面具有明显的优势。

变压器的损耗主要由空载损耗与负载损耗组成，其空载损耗主要由变压器的材质与构造决定的，负载损耗与负载相关。

变压器损耗由下式计算：从上述损耗曲线看，相同容量相同电压等级的S7型、S9型、S11型变压器，在相同负载率的运行条件下，S9型比S7型损耗低，S11型比S9型低。

由此可知在保证供电可靠前提下，选择新型变压器比选择传统变压器损耗更低。

2.2配电变压器容量选择对于配电变压器而言，容量的选择与型号的选择同等重要。

在选择变压器的容量时，不仅要考虑周围负荷的波动，还需要考虑在将来一段时间内周围负荷的增加，所以选择变压器时需要预留一定的裕量。

而不同容量的变压器损耗不同，在同等负荷情况下容量越大损耗越大，所以选择过大容量的变压器不仅增加经济投资还不满足经济运行。

配电变压器经济运行区域划分及容量选择
温中庆
【期刊名称】《电世界》
【年(卷),期】1996(037)009
【总页数】3页(P11-13)
【作者】温中庆
【作者单位】无
【正文语种】中文
【中图分类】TM421
【相关文献】
1.从配变的经济运行区域划分谈配变的容量选择 [J], 温中庆
2.对《配电变压器经济运行区域划分及容量选择》一文的改进 [J], 翁双安

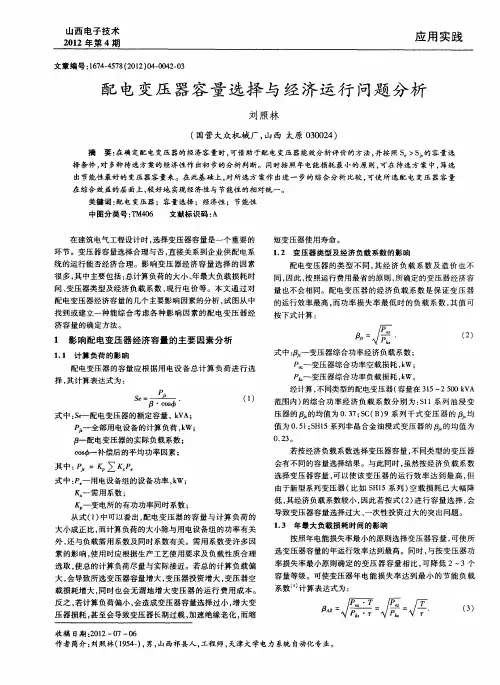

3.配电变压器容量选择与经济运行问题分析 [J], 刘照林
4.从经济运行的角度谈配电变压器的容量选择 [J], 秦健
5.变负荷下配电变压器的经济运行及容量选择 [J], 侯志伟
因版权原因，仅展示原文概要，查看原文内容请购买。
