第4章 16位微处理器资料

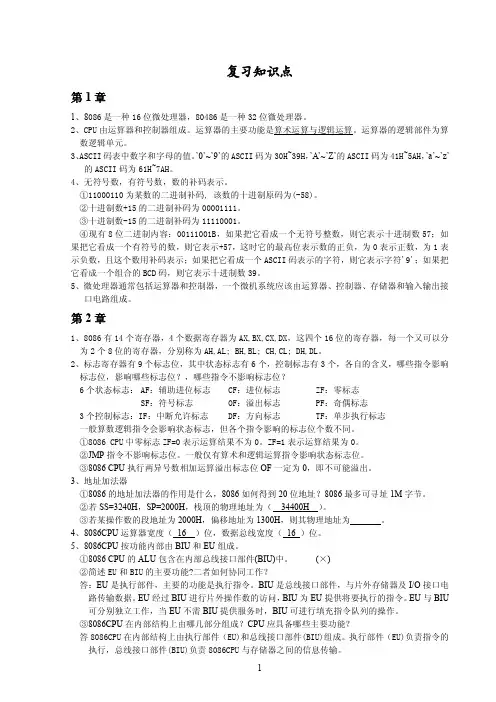

复习知识点第1章1、8086是一种16位微处理器，80486是一种32位微处理器。

2、CPU由运算器和控制器组成。

运算器的主要功能是算术运算与逻辑运算。

运算器的逻辑部件为算数逻辑单元。

3、ASCII码表中数字和字母的值。

’0’~’9’的ASCII码为30H~39H，’A’~’Z’的ASCII码为41H~5AH，’a’~’z’的ASCII码为61H~7AH。

4、无符号数，有符号数，数的补码表示。

①11000110为某数的二进制补码,该数的十进制原码为(-58)。

②十进制数+15的二进制补码为00001111。

③十进制数-15的二进制补码为11110001。

④现有8位二进制内容：00111001B，如果把它看成一个无符号整数，则它表示十进制数57；如果把它看成一个有符号的数，则它表示+57，这时它的最高位表示数的正负，为0表示正数，为1表示负数，且这个数用补码表示；如果把它看成一个ASCII码表示的字符，则它表示字符'9'；如果把它看成一个组合的BCD码，则它表示十进制数39。

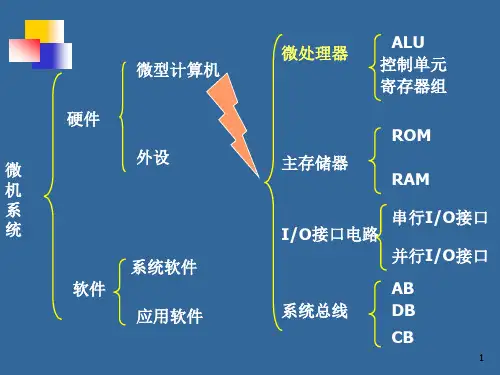

5、微处理器通常包括运算器和控制器，一个微机系统应该由运算器、控制器、存储器和输入输出接口电路组成。

第2章1、8086有14个寄存器，4个数据寄存器为AX,BX,CX,DX，这四个16位的寄存器，每一个又可以分为2个8位的寄存器，分别称为AH,AL;BH,BL;CH,CL;DH,DL。

2、标志寄存器有9个标志位，其中状态标志有6个，控制标志有3个，各自的含义，哪些指令影响标志位，影响哪些标志位？，哪些指令不影响标志位？6个状态标志：AF：辅助进位标志CF：进位标志ZF：零标志SF：符号标志OF：溢出标志PF：奇偶标志3个控制标志：IF：中断允许标志DF：方向标志TF：单步执行标志一般算数逻辑指令会影响状态标志，但各个指令影响的标志位个数不同。

①8086CPU中零标志ZF=0表示运算结果不为0。

ZF=1表示运算结果为0。

第4章 Intel80X86系列微处理器习题解答 4.1 8086/8088内部寄存器有哪些？哪些属于通用寄存器？哪些用于存放段地址？标志寄存器的含义是什么？答：8086/8088内部有14个16位的寄存器。

位的寄存器。

88个通用寄存器AX AX、、BX BX、、CX CX、、DX DX、、SP SP、、BP BP、、SI SI、、DI DI。

4个16位的段寄存器CS CS、、DS DS、、SS SS、、ES ES，用于存放段地址。

标志寄存器，用于存放段地址。

标志寄存器FLAGS 用于存放指令执行结果的特征和CPU 工作方式，其内容通常称为处理器状态字PSW PSW。

4.2 对于8086/8088CPU ，确定以下运算的结果与标志位。

（1）5439H+456AH（2）2345H+5219H （3）54E3H-27A0H （4）3881H+3597H （5）5432H-6543H （6）9876H+1234H略。

4.3 8086/8088为什么要对存储器采用分段管理？一个段最多包含多少存储单元？答：8086/8088内部与地址有关的寄存器都是16位的，只能处理16位地址，对内存的直接寻址范围最大只能达64KB 64KB。

为了实现对。

为了实现对1MB 单元的寻址，单元的寻址，8086/80888086/8088系统采用了存储器分段技术。

一个段最多包含64K 个存储单元。

个存储单元。

4.4 8086/8088CPU 内部共有多少个段？分别称为什么段？段地址存放在哪些寄存器中？答：8086/8088 CPU 内部共有4个段。

分别称为代码段、数据段、堆栈段和附加段。

段地址存放在4个16位的段寄存器，位的段寄存器，CS CS 代码段寄存器、代码段寄存器、DS DS 数据段寄存器、数据段寄存器、SS SS 堆栈段寄存器、堆栈段寄存器、ES ES 附加段寄存器中。

附加段寄存器中。

4.5 简述物理地址、逻辑地址、段基地址和偏移量的含义及其相互关系。

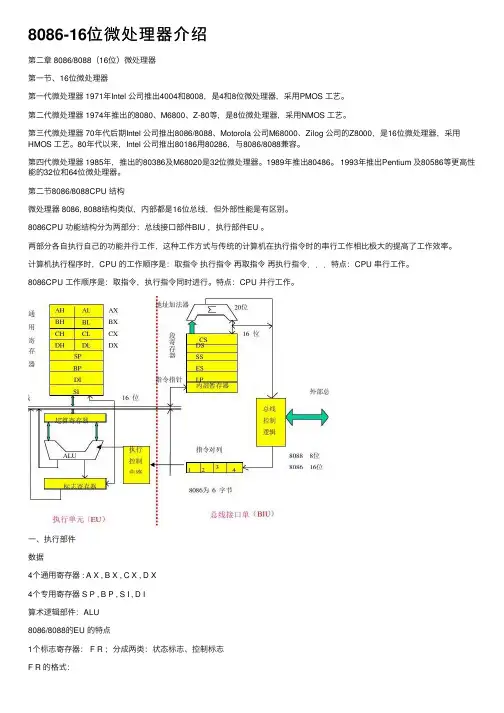

8086-16位微处理器介绍第⼆章 8086/8088（16位）微处理器第⼀节、16位微处理器第⼀代微处理器 1971年Intel 公司推出4004和8008，是4和8位微处理器，采⽤PMOS ⼯艺。

第⼆代微处理器 1974年推出的8080、M6800、Z-80等，是8位微处理器，采⽤NMOS ⼯艺。

第三代微处理器 70年代后期Intel 公司推出8086/8088、Motorola 公司M68000、Zilog 公司的Z8000，是16位微处理器，采⽤HMOS ⼯艺。

80年代以来，Intel 公司推出80186⽤80286，与8086/8088兼容。

第四代微处理器 1985年，推出的80386及M68020是32位微处理器。

1989年推出80486。

1993年推出Pentium 及80586等更⾼性能的32位和64位微处理器。

第⼆节8086/8088CPU 结构微处理器 8086, 8088结构类似，内部都是16位总线，但外部性能是有区别。

8086CPU 功能结构分为两部分：总线接⼝部件BIU ，执⾏部件EU 。

两部分各⾃执⾏⾃⼰的功能并⾏⼯作，这种⼯作⽅式与传统的计算机在执⾏指令时的串⾏⼯作相⽐极⼤的提⾼了⼯作效率。

计算机执⾏程序时，CPU 的⼯作顺序是：取指令执⾏指令再取指令再执⾏指令．．．特点：CPU 串⾏⼯作。

8086CPU ⼯作顺序是：取指令，执⾏指令同时进⾏。

特点：CPU 并⾏⼯作。

⼀、执⾏部件数据4个通⽤寄存器 : A X , B X , C X , D X4个专⽤寄存器 S P , B P , S I , D I算术逻辑部件：ALU8086/8088的EU 的特点1个标志寄存器： F R ；分成两类：状态标志、控制标志F R 的格式：⼆、总线接⼝部件BIU功能：负责与存储器、I/O 端⼝传送数据BIU 的组成：4个段地址寄存器（16位）：CS 、DS 、ES 、SS16位指令指针寄存器IP20位地址加法器6字节的指令队列⼀条指令20地址的形成：由代码段CS 左移4位后与指令指针寄存器IP 内容相加得到注意：指令执⾏单元（EU ）的功能：⼀般情况下，指令按照它存放的顺序先后执⾏，EU 源源不断地从指令队列中取得指令代码，达到满负荷地连续执⾏指令⽽省去“取指令”的时间。
