8086结构组成8086是一款16位微处理器,它的结构组成非常复杂。
本文将从以下几个方面来详细介绍8086的结构组成。
一、总体结构8086由三个主要部分组成:执行单元(EU)、总线接口单元(BIU)和寄存器组。
1.执行单元:负责执行指令并进行算术和逻辑运算。
2.总线接口单元:负责与外部设备通信并控制数据传输。
3.寄存器组:包括通用寄存器、段寄存器和指令指针寄存器等。
二、执行单元1.指令队列指令队列是执行单元中的一个重要部分,它可以存储多条指令,以便快速地进行取指令操作。
当EU需要执行一条新的指令时,它会从队列中取出下一条指令并开始执行。
2.算术逻辑单元算术逻辑单元(ALU)是执行单元中的核心部分,它可以进行各种算术和逻辑运算,如加、减、乘、除、与、或等操作。
ALU还可以处理条件跳转和无条件跳转等控制操作。
3.状态标志寄存器状态标志寄存器(FLAGS)用于记录ALU运算的结果,以便EU进行下一步操作。
FLAGS寄存器包括零标志位、进位标志位、溢出标志位等。
三、总线接口单元1.地址加法器地址加法器(AFA)是BIU的核心部分,它可以将内部地址转换为外部地址,并控制数据传输。
2.指令缓存器指令缓存器(IC)用于存储从内存中读取的指令。
当EU需要执行一条新的指令时,BIU会从IC中取出相应的指令并传输给EU。
3.数据缓存器数据缓存器(DC)用于暂时存储从内存中读取或写入的数据。
当EU 需要访问内存时,BIU会将相应的数据传输到DC中,EU再从DC中读取或写入数据。
四、寄存器组1.通用寄存器8086有8个16位通用寄存器,分别命名为AX、BX、CX、DX、SI、DI、BP和SP。
这些寄存器可以用于保存临时数据和计算结果等。
2.段寄存器8086有4个16位段寄存器,分别命名为CS、DS、ES和SS。
这些寄存器用于保存程序和数据在内存中的位置信息。
3.指令指针寄存器指令指针寄存器(IP)用于保存下一条指令在内存中的地址。
most demanding needsM icrocontrollerPrecision AnalogSecurityLow-Power OperationIndustry's best securitytechnology to protect money, software IP, or secret dataWorld-class low power and high performance to make today’s battery-powered equipment run faster and longerPrecision analog to support complex, mixed-signal embedded applicationsMaxim is a registered trademark of Maxim Integrated Products, Inc. © 2009 Maxim Integrated Products, Inc. All rights reserved.Give your customer months of extra time 16-bit MAXQ® µCs greatly extend battery life in portable equipment The MAXQ610 is designed for low-cost, high-performance, battery-powered applications. This 16-bit, RISC-basedconsumption. Its anticloning features and secure MMU enable you to protect your IPMicrocontroller• 16-bit MAXQ RISC core• 64KB flash memory, 2KB SRAM• Ultra-low supply current• Active mode: 3.75mA at 12MHz• Stop mode: 200nA (typ), 2.0µA (max)• Wide, 1.7V to 3.6V operating voltage range • IP protection• Secure MMU supports multiple privilegemaster/slave • Two 16-bit timers/counters• 8kHz nanoring functions as programmable wakeup timerMaxim’s line of low-power µCs are designed to specifically address the most pressing demands on today’s battery-powered electronics. These µCs extend battery life, enable advanced feature sets through higher performance and integration, and allow small form factors with reduced footprint solutions.KEYPAD MATRIXGPIOsSECURE, 16-BIT MAXQ COREMAXQ610Supports capacitive touch or pushbutton matrixDirectly drive IR transmission up to 25mA Operates down to 1.7V—ideal for 2AA/AAA batteries!Learning or fixed-function remoteApplication focus: Universal remote controlsMaxim now offers the widest range of devices with integrated infrared drivers and timers for IR communications, due to its acquisition of the Classic IR and Crimzon ® lines from Zilog. Combined with the unmatched ability to extend battery life and integrate multiple features, Maxim’s µCs are the ideal choice for remote-control designs.Need a PCI 2.0 silicon provider?Look no furtherThe universal secure integrated platform professional IC (USIP™ PRO) is the industry’s highest performance, most secure 32-bit MIPS® microprocessor. It supports Linux® operating systems and enables next-generation EMV® and PCI PED-compliant applications.With the acquisition of Innova Card and the secure transaction Zatara® product line from Zilog, the secure µC product line from Maxim now offers the broadest range of products for the high-security, financial-terminal market. Combining Maxim’s high-security silicon technology, Innova Card’s application knowledge and support, and Zatara’s impressive integration, Maxim now has the best knowledge, technology, and products to support the most demanding security applications.Secure microcontrollersIndustry’s fastest, most secure ARM®-based SoC µC meets PCI 2.0 requirementsIntegrates security and application-management functions needed for the next generation of trusted devicesEXTERNAL BUS CONTROLLERLowest pin count, secure µC for financial-terminal applicationsSmallest footprint available for applications that require a high level of physical and logical security32-bit µC integrates security supervisor and cryptographic functionsIdeal for any application that requires PCI, FIPS 140-2, Common Criteria, or other security certificationsElectricity meter or power analyzer? Electricity-metering AFE combines watt-hour and VAR-hourmeasurement with sophisticated power analysisThe MAXQ3180 AFE is deceptively simple: an 8-channel ADC combined with asingle-cycle, 16-bit RISC core to create a complete electricity-metering AFE. But whatsets the MAXQ3180 apart from other AFE devices is the set of algorithms embeddedalso aAlphanumeric LCD for display of many metercharacteristicsMAXQ2000 supervisoryMCU with JTAG programming and debugThree voltage and current-phase inputs,plus connections formeter pulses and EIA-485 communicationInfrared communicationfor contactless readingand configurationRS-232 for readingand configurationduring bench test andcalibrationTransformer-basedcurrent sensing providesbetter than class 0.5accuracy (0.5% over theoperating range)AB214MAXQ3180 reference designHow the PCB is routed can make the difference between an exceptional electricity meter design and a merely acceptable design. Maxim has years of experience in successful analog layout and can help you design an exceptional electricity meter on your first pass. Our engineering team can review your MAXQ-based design to ensure your product’s performance.Metering microcontrollers9Innovative chipset solution reduces BOM in polyphase energy metersKeeps phases isolated without bulky, expensive current transformersis keeping the phases isolated from one another and from external connections. and its Manchester-encoded inexpensive capacitors rather than bulky current transformers without compromising accuracy U S E R M A X Q C O R E64KB CODE FLASHSERIAL (2)TIMERS (2)GPIO RTC2KB DATA RAM MAXQ3108USER CORESource code and schematics availableDesign files for the MAXQ3108/DS8102 reference design meter are available. These files include schematics, bills of material, and complete source code written in C. In addition, our support team can help you integrate the MAXQ3108 and DS8102 into your own design. Contact your sales representative for more details.Metering microcontrollersGive your customers a steady hand16-bit µC has optical image stabilization to self-correct for higher image qualityThe MAXQ8913 provides a complete dual-axis optical image stabilization (OIS) solution for digital and cell-phone cameras. This µC integrates data converters, operational amplifiers, and various communications ports, making it ideal for all-in-one servo loop control by supporting both voice-coil and stepper-motor applications.GYRO GYROTEMP SENSORAMPACTUATORSENSORPITCHLENS MODULEYAWAMP ACTUATORSENSORHand vibrations in pitch and yaw axes are captured by gyros Sensors feed lens adjustment data back to MAXQ8913l ee n ce d e s i g nOP AMPSThe seamless integration of analog peripherals with the 16-bit, single-cycle MAXQ RISC core and various digital peripherals makes our mixed-signal µCs' performance-to-power characteristics the industry’s best among 16-bit µCs.Mixed-signal microcontrollers11TEMP SENSOR 12-BIT DACMAXQ7666MAXQ7670MAXQ7666MAXQ7670MAXQ PROCESSORSPILIN UART10-/12-BIT ADC16 x 16 MACCAN 2.0B1 OR 3TIMERSGPIO JTAGPGAM U XM U XMAXQ7666MAXQ7670Revolutionary integration enables small sensor conditionersIntegrated µC and high-performance analog circuitry reduce footprint by up to 80%, decrease cost, improve signal integrity, and accelerate sensor developmentThe MAXQ7666/MAXQ7670 are complete, integrated solutions for processing small-amplitude analog-input signals, such as those from anisotropic magnetoresistive (AMR) or other sensors producing small, sensor-output signals. Applications include automotive steering-angle and torque sensors, CAN-based automotive and industrial sensors, and industrial control.Features• Up to 8 single-ended or 4 differential ADC channels with on-chip input multiplexer • High-precision PGA• Fast, 16-bit MAXQ µC with 16 x 16 MAC• Flexible CAN 2.0B, LIN/UART, and SPI interfacesBenefits• Reduce BOM cost by 30% to 40%• Allow efficient, on-chip numerical computation • Include a variety of interfaces for automotive and industrial usePartFlash Size (KB)Temp Range(°C)PackageMAXQ7666BATM+*16 (8k x 16)-40 to +12548 TQFN-EP (7 x 7)MAXQ7670ATL+64 (32k x 16)40 TQFN-EP (6 x 6)Small Package (mm x mm)*Contact factory for availability.The continuing demands to enhance automotive safety and improve fuel economy are driving the need for increased electronics content. This, in turn, is increasing the number of µCs and sensors required to meet these demands. Maxim enables automotive electronics suppliers to meet the demands for collision detection and drive-by-wire steering by integrating the analog electronics with the µC, thus providing an intelligent interface to the sensor.Microcontroller-based sensor interfacesYes, we make that...。

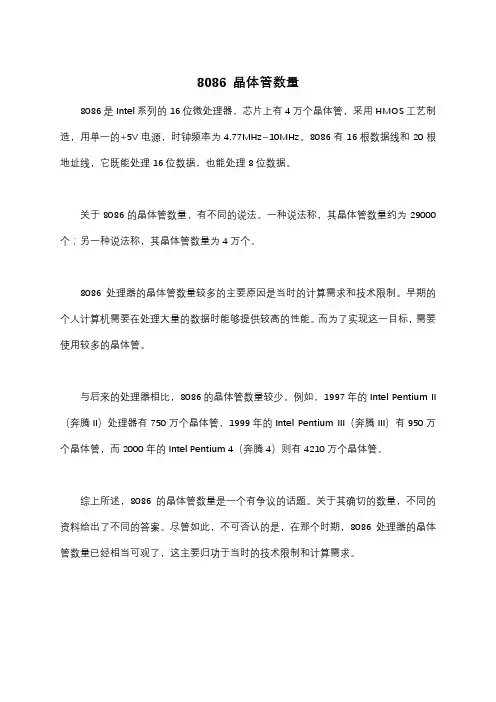

8086 晶体管数量
8086是Intel系列的16位微处理器,芯片上有4万个晶体管,采用HMOS工艺制造,用单一的+5V电源,时钟频率为4.77MHz~10MHz。
8086有16根数据线和20根地址线,它既能处理16位数据,也能处理8位数据。
关于8086的晶体管数量,有不同的说法。
一种说法称,其晶体管数量约为29000个;另一种说法称,其晶体管数量为4万个。
8086处理器的晶体管数量较多的主要原因是当时的计算需求和技术限制。
早期的个人计算机需要在处理大量的数据时能够提供较高的性能。
而为了实现这一目标,需要使用较多的晶体管。
与后来的处理器相比,8086的晶体管数量较少。
例如,1997年的Intel Pentium II (奔腾II)处理器有750万个晶体管,1999年的Intel Pentium III(奔腾III)有950万个晶体管,而2000年的Intel Pentium 4(奔腾4)则有4210万个晶体管。
综上所述,8086的晶体管数量是一个有争议的话题。
关于其确切的数量,不同的资料给出了不同的答案。
尽管如此,不可否认的是,在那个时期,8086处理器的晶体管数量已经相当可观了,这主要归功于当时的技术限制和计算需求。
8086-16位微处理器介绍第⼆章 8086/8088(16位)微处理器第⼀节、16位微处理器第⼀代微处理器 1971年Intel 公司推出4004和8008,是4和8位微处理器,采⽤PMOS ⼯艺。
第⼆代微处理器 1974年推出的8080、M6800、Z-80等,是8位微处理器,采⽤NMOS ⼯艺。
第三代微处理器 70年代后期Intel 公司推出8086/8088、Motorola 公司M68000、Zilog 公司的Z8000,是16位微处理器,采⽤HMOS ⼯艺。
80年代以来,Intel 公司推出80186⽤80286,与8086/8088兼容。
第四代微处理器 1985年,推出的80386及M68020是32位微处理器。
1989年推出80486。
1993年推出Pentium 及80586等更⾼性能的32位和64位微处理器。
第⼆节8086/8088CPU 结构微处理器 8086, 8088结构类似,内部都是16位总线,但外部性能是有区别。
8086CPU 功能结构分为两部分:总线接⼝部件BIU ,执⾏部件EU 。
两部分各⾃执⾏⾃⼰的功能并⾏⼯作,这种⼯作⽅式与传统的计算机在执⾏指令时的串⾏⼯作相⽐极⼤的提⾼了⼯作效率。
计算机执⾏程序时,CPU 的⼯作顺序是:取指令执⾏指令再取指令再执⾏指令...特点:CPU 串⾏⼯作。
8086CPU ⼯作顺序是:取指令,执⾏指令同时进⾏。
特点:CPU 并⾏⼯作。
⼀、执⾏部件数据4个通⽤寄存器 : A X , B X , C X , D X4个专⽤寄存器 S P , B P , S I , D I算术逻辑部件:ALU8086/8088的EU 的特点1个标志寄存器: F R ;分成两类:状态标志、控制标志F R 的格式:⼆、总线接⼝部件BIU功能:负责与存储器、I/O 端⼝传送数据BIU 的组成:4个段地址寄存器(16位):CS 、DS 、ES 、SS16位指令指针寄存器IP20位地址加法器6字节的指令队列⼀条指令20地址的形成:由代码段CS 左移4位后与指令指针寄存器IP 内容相加得到注意:指令执⾏单元(EU )的功能:⼀般情况下,指令按照它存放的顺序先后执⾏,EU 源源不断地从指令队列中取得指令代码,达到满负荷地连续执⾏指令⽽省去“取指令”的时间。
嵌入式微处理器的分类
什么是嵌入式微处理器?
嵌入式微处理器是一种由内置单片机的微型计算机,这种集成的单片机可以直接安装于普通的电子设备中,提供嵌入式控制功能,它们完全由软件来控制。
这些微处理器通常具有快速的处理能力,并带有嵌入式的外设,能够将计算机的功能植入到可移植设备当中,实现对多功能电子产品的整体控制。
嵌入式微处理器分类
嵌入式微处理器可以分为以下几种:
1、 8位微处理器:这类微处理器是8位指令操作的,数据宽度为8位,具有较少内存容量、低功耗、低成本和简单模块化的特点。
它们通常用于家用电器和自动控制中。
2、 16位微处理器:16位微处理器对指令有更高的处理能力,指令和数据均为16位,多用于工控系统、信号处理系统中,常用于多类型设备的自动化控制、软件开发等领域。
3、 32位微处理器:32位微处理器使用32位指令和数据宽度,它们更快、更强大,一般用于工业、商业、家用自动控制系统。
4、 64位微处理器:这类微处理器使用64位指令和数据宽度,具有极高的运算性能和网络数据处理能力,常用于图形处理、数字信号处理、科学计算以及各类嵌入式控制系统中。
- 1 -。

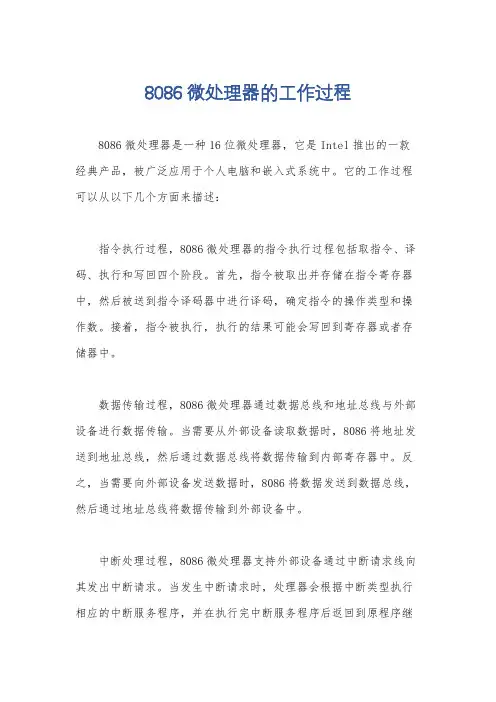

8086微处理器的工作过程
