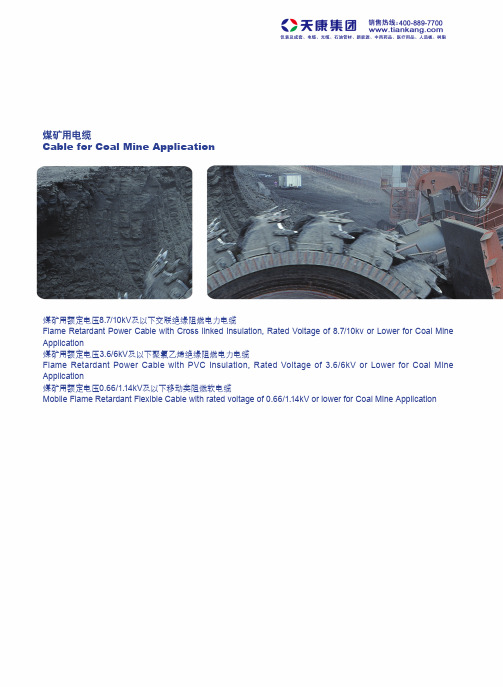

煤矿用电缆Cable for Coal Mine Application煤矿用额定电压8.7/10kV及以下交联绝缘阻燃电力电缆Flame Retardant Power Cable with Cross linked Insulation, Rated Voltage of 8.7/10kv or Lower for Coal Mine Application煤矿用额定电压3.6/6kV及以下聚氯乙烯绝缘阻燃电力电缆Flame Retardant Power Cable with PVC Insulation, Rated Voltage of 3.6/6kV or Lower for Coal Mine Application煤矿用额定电压0.66/1.14kV及以下移动类阻燃软电缆Mobile Flame Retardant Flexible Cable with rated voltage of 0.66/1.14kV or lower for Coal Mine Application煤矿用额定电压8.7/10kV 及以下交联绝缘阻燃电力电缆Cross Linked Insulation Flame Retardant Power Cable of Rated Voltage 8.7/10kV or Lower for Coal Mine Application一、生产执行标准Executive standard:二、工作条件Working Condition1、电缆导体的允许最高工作温度为90℃。
2、短路时（最长持续时间不超过5秒）电缆导体的最高温度不超过250℃。
3、电缆敷设温度不低于0℃。
Max. working temperature of cable conductor is 90℃.Max. temperature of cable conductor is no more than 250℃ during shirt circuit. (The longest lasting time is no more than 5 seconds.)Cable installation temperature is no less than 0℃.三、电缆型号名称cable type & name四、生产范围manufacturing range五、产品结构示意图The fi gure of cable structureMT818.13-1999《煤矿用额定电压10kV 及以下铜芯固定敷设阻燃电力电缆第3部分，煤矿用交联聚乙烯绝缘电力电缆》MT818.13-1999 “Copper core fixed installation flameretardant power cable of rated voltage 10kv or lower for coal mine application---part 3 XLPE insulation power cable for coal mine application ”98---X LP E ----0-PV C 铜芯导体导体屏蔽绝缘绝缘屏蔽铜带屏蔽填充绕包层阻燃外护套MYJV22-3.6/6~8.7/10kVMYJV-3.6/6~8.7/10kV1. copper conductor2. conductor shielding3. XLPE insulation4. insulated shielding5. copper tape shielding6. fi lling strip7. wrapping layer8. fl ame retardant PVC inner sheath9. galvanized steel tape armoring layer 10. fl ame retardant PVC outer sheath1-铜芯导体2-X L P E 绝缘3-绕包层4-P V C 阻燃外护套3.6/6~8.7/10kV0.6/1~1.8/3 kV1. copper conductor 1. copper conductor2. conductor shielding 2. XLPE insulation3. XLPE insulation 3. wrapping layer4. insulated shielding 4. fl ame retardant PVC outer sheath5. copper tape shielding6. fi lling strip7. wrapping layer8. fl ame retardant PVC inner sheath9. galvanized steel wire armoring layer 10. fl ame retardant PVC outer sheath六、产品特色product characteristic1、具有优异的阻燃性能，满足煤矿用电缆特殊要求。

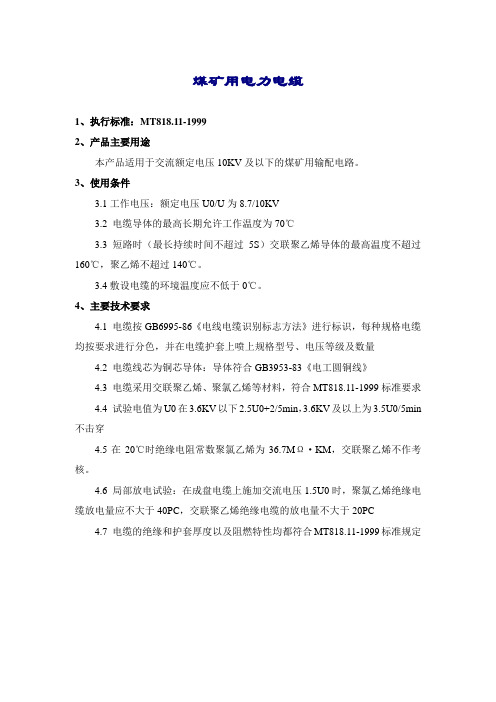

煤矿用电力电缆1、执行标准：MT818.11-19992、产品主要用途本产品适用于交流额定电压10KV及以下的煤矿用输配电路。
3、使用条件3.1工作电压：额定电压U0/U为8.7/10KV3.2 电缆导体的最高长期允许工作温度为70℃3.3 短路时（最长持续时间不超过5S）交联聚乙烯导体的最高温度不超过160℃，聚乙烯不超过140℃。
3.4敷设电缆的环境温度应不低于0℃。
4、主要技术要求4.1 电缆按GB6995-86《电线电缆识别标志方法》进行标识，每种规格电缆均按要求进行分色，并在电缆护套上喷上规格型号、电压等级及数量4.2 电缆线芯为铜芯导体：导体符合GB3953-83《电工圆铜线》4.3 电缆采用交联聚乙烯、聚氯乙烯等材料，符合MT818.11-1999标准要求4.4 试验电值为U0在3.6KV以下2.5U0+2/5min，3.6KV及以上为3.5U0/5min 不击穿4.5在20℃时绝缘电阻常数聚氯乙烯为36.7MΩ·KM，交联聚乙烯不作考核。
4.6 局部放电试验：在成盘电缆上施加交流电压1.5U0时，聚氯乙烯绝缘电缆放电量应不大于40PC，交联聚乙烯绝缘电缆的放电量不大于20PC4.7 电缆的绝缘和护套厚度以及阻燃特性均都符合MT818.11-1999标准规定煤矿用屏蔽监视型软电缆1、执行标准：MT818.6-19992、产品主要用途本产品适用于井下移动变压器及类似设备的电源连接。
3、使用条件3.1工作电压：额定电压U0/U为8.7/10KV3.2 电缆导体的最高长期允许工作温度为70℃3.3 环境空气中没有爆炸性气体或可燃气体。
3.4 尽量避免油类的污染和臭氧气体的接触。
3.5 敷设电缆时的环境温度应不低于0℃。
4、主要技术要求4.1 电缆按GB6995-86《电线电缆识别标志方法》进行标识，每种规格电缆均按要求进行分色，并在电缆护套上喷上规格型号、电压等级及数量4.2 电缆线芯为铜芯导体：导体符合GB3953-83《电工圆铜线》。

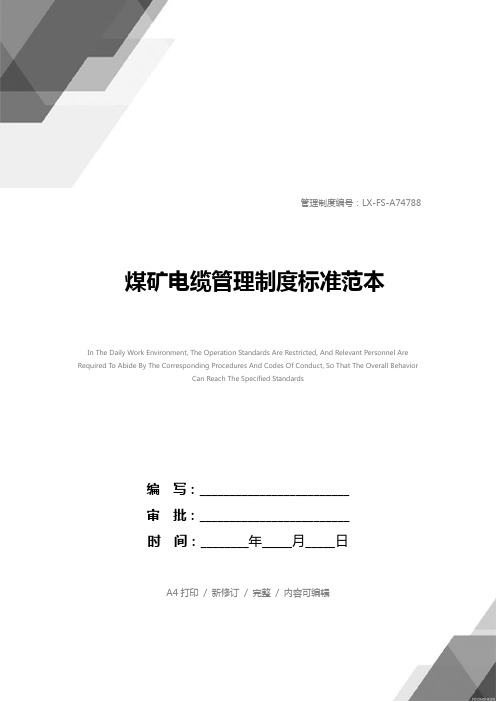

管理制度编号：LX-FS-A74788 煤矿电缆管理制度标准范本In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall BehaviorCan Reach The Specified Standards编写：_________________________审批：_________________________时间：________年_____月_____日A4打印/ 新修订/ 完整/ 内容可编辑煤矿电缆管理制度标准范本使用说明：本管理制度资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。
资料内容可按真实状况进行条款调整，套用时请仔细阅读。
（一）为加强煤矿电缆管理工作，根据《煤矿安全生产标准化基本要求及评分方法（试行）》机电专业“管理制度”中对机电管理制度建设的要求，制定本制度。
（二）全矿井所有电缆由煤矿机电管理部门负责集中统一管理，负责对电缆的出库、回收、修补、调配、建账和挂牌等工作。
（三）机电管理部门要实行建账管理，要建立电缆动态账，班组领用账，动态月报表。
（四）入井电缆必须具有阻燃性试验报告或厂家提供的资质管理部门颁发的阻燃电缆合格证。
（五）各班组领用电缆必须到机电管理部门办理领用手续，要按供电设计选择电缆型号，并按电缆选择计算方法进行承载能力验算，做好记录，不验算、无记录不准入井。
（六）各条电缆两头包扎标志牌，说明规格、型号、长度、用途，无标志牌或标志牌内容不全不准入井。
（七）电缆敷设、悬挂，按《煤矿安全规程》（2016）第464 条、第465 条规定执行。

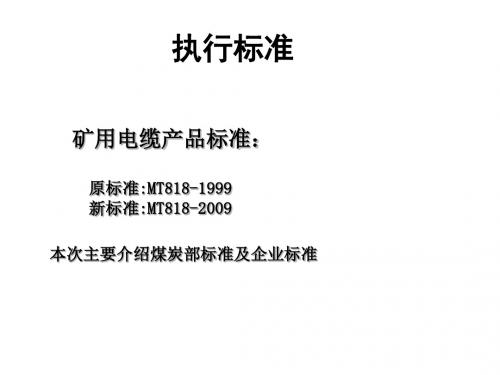

（最新）煤矿用橡套电缆执行标准：MT818-2009---包括电缆型号电压等级的详细介绍（最新）煤矿用橡套电缆执行标准：MT818-2009---包括电缆型号电压等级煤矿用阻燃电缆（简称为矿用电缆）执行中华人民共和国煤炭行业标准MT8 18-1999本标准是国家煤炭工业局发布的。
煤矿用阻燃电缆包括3.3KV及以下采煤机软电缆，1.14KV采煤机屏蔽监视加强型软电缆，3.3KV及以下采煤机金属屏蔽软电缆，1.14KV及以下移动软电缆，6KV屏蔽监视型软电缆，6 KV及以下屏蔽软电缆，0.5KV煤矿用电钻电缆，煤矿用移动轻型软电缆等多种型号规格的适用于煤矿井下设备用电线电缆。
矿用电缆橡套电缆电力电缆控制电缆特种电缆矿用电缆解释：煤矿用电缆又称矿用电缆，矿用电缆均为阻燃电缆采煤机电缆（mc电缆，mcp电缆）矿用移动电缆（my电缆，myp电缆）高压矿用电缆（MCPT－3.3KV电缆）高压矿用电缆（MYPTJ－10KV电缆）矿用电钻电缆（mz电缆，mzp 电缆）矿用电力电缆（mvv电缆，mvv22电缆）矿用交联电力电缆（myjv电缆）矿用控制电缆（mkvv电缆）矿用交联控制电缆（mkyjv电缆）矿用通信电缆（mhyv电缆）矿用屏蔽电缆（采煤机屏蔽电缆，MCP电缆，MYPT电缆，MCPTJ电缆）矿用信号电缆（mhyvr电缆）矿用电话电缆（mhy32电缆）MHYV(HUYV) MHJYV(HUJYV) MHYBV(HUYBV) MHYAV(HUYAV)MHYA32(HUYA32)MHYV(PUYV) MHJYV(PUJYV) MHYBV(PUYBV) MHYAV(PUYAV)MHYA32(PUYA32)PUYV39(MHY32) PUYV39-1(MHY32) PUYVP(MHYVP) PUYV31 PUYVR(MHYVR)矿用阻燃通信信号电缆（煤矿用通信电缆）也称为矿用通讯电缆煤钻电缆/MZ型矿用电缆线是为在煤矿上的电钻作为电源线使用的，他是移动性能非常好的矿用移动电缆0.3/0.5KV级矿用电钻电缆（GB12972.8-1991）用途：本产品为矿用橡胶套软电缆系列产品之一，适用于煤矿下额定电压0.3/0.5KV及以下电钻作电源连接线。
![矿用电缆新旧标准[1]](https://img.taocdn.com/s1/m/52d62dfb172ded630b1cb627.png)
煤矿用电缆企业标准1. 引言本文档是针对煤矿用电缆企业制定的标准，目的是确保煤矿用电缆的安全运行和可靠性。
本标准适用于生产、使用和维护煤矿用电缆的企业。
2. 术语和定义•煤矿用电缆：指用于煤矿生产过程中输送电力、信号和数据的电缆。
•企业：指生产、使用或维护煤矿用电缆的组织或个人。
3. 产品要求3.1 电缆材质•煤矿用电缆应选用耐高温、抗拉、抗压、阻燃等特性的材料制造。
材料应符合国家相关标准。
3.2 电缆规格•电缆规格应根据实际使用需求确定。
需考虑电缆的负荷能力、电压等级、导体截面积等因素。
3.3 电缆标识•电缆应在外部有清晰可见的标识，标识内容应包括电缆型号、额定电压等重要信息。
4. 生产要求4.1 设备要求•生产煤矿用电缆的设备应符合国家相关标准，并定期进行维护和检修。
4.2 生产工艺•生产过程应严格按照工艺流程进行，确保电缆的质量。
生产过程中应有严格的材料检验、工艺控制和成品检验。
4.3 产品检验•生产的每批电缆都应进行必要的检验，包括外观检查、电线导通测试、电压耐压试验等。
5. 使用和维护要求5.1 电缆敷设•电缆在敷设过程中应保持适当的弧度和张力，避免过度拉伸或过度弯曲，以免损坏电缆结构。
5.2 电缆绝缘•电缆绝缘应定期进行绝缘电阻测试，确保电缆的绝缘性能可靠。
5.3 电缆接头和终端•电缆接头和终端应正确安装，防止电缆接触不良、温升过高等问题。
5.4 维护保养•定期对使用中的电缆进行检查和维护，及时更换老化或损坏的电缆。
6. 安全要求6.1 防火安全•煤矿用电缆应具备一定的阻燃性能，以减少火灾的发生和扩散。
6.2 防爆安全•部分地下煤矿矿井环境存在可燃性气体，煤矿用电缆应具备防爆特性，避免电缆成为引发爆炸的因素。
6.3 人身安全•在电缆使用和维护过程中，应确保人员严格按照相关安全操作规程进行，避免人员触电或其他安全事故发生。
7. 技术支持和售后服务•煤矿用电缆企业应提供完善的技术支持和售后服务，包括电缆使用咨询、故障排除、维修等。

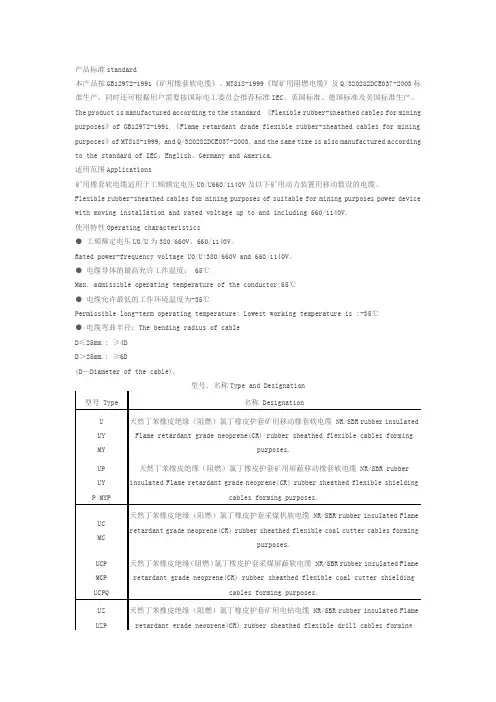

产品标准standard本产品按GB12972-1991《矿用橡套软电缆》、MT818-1999《煤矿用阻燃电缆》及Q/320282DCE037-2003标准生产，同时还可根据用户需要按国际电工委员会推荐标准IEC、英国标准、德国标准及美国标准生产。
The product is manufactured according to the standard 《Flexible rubber-sheathed cables for mining purposes》of GB12972-1991,《Flame retardant drade flexible rubber-sheathed cables for mining purposes》of MT818-1999, and Q/320282DCE037-2003, and the same time is also manufactured according to the standard of IEC、English、Germany and America.适用范围Applications矿用橡套软电缆适用于工频额定电压U0/U660/1140V及以下矿用动力装置用移动敷设的电缆。
Flexible rubber-sheathed cables for mining purposes of suitable for mining purposes power device with moving installation and rated voltage up to and including 660/1140V.使用特性Operating characteristics●工频额定电压U0/U为380/660V、660/1140V。
Rated power-frequency voltage U0/U:380/660V and 660/1140V。
煤矿用信号电缆的分类4 产品分类与命名4.1 型号电缆型号见表1。
亿航线缆坚持质量第一，诚信经营，把消费者的生命财产安全放在首位，确保所有电缆都是国标保检，作为获得国家CCC认证的企业，在新的时代积极发展低烟无卤电缆，努力进军特种电缆行业，在不断的创新研发中让更多人来了解亿航这个企业。
4.2 规格电缆规格应符合表2的规定。
4.3 命名代号4.3.1 系列代号煤矿用阻燃信号电缆………………………………………………MP4.3.2 材料特征代号铜导电线芯…………………………………………………………省略绞合软线芯……………………………………………………………R聚乙烯绝缘……………………………………………………………Y聚氯乙烯护套 (V)4.3.3 结构特征代号铝塑复合带屏蔽…………………………………………………………P3铜丝编织屏蔽…………………………………………………………P细圆钢丝铠装聚氯乙烯外护套………………………………………32（GB/T2952标准）表24.4 产品表示方法4.4.1 产品用型号、规格及标准编号表示。
4.4.2 举例a 具有4芯，规格为7/0.52的煤矿用聚乙烯绝缘聚氯乙烯护套软信号电缆，表示为： MPYVR 1×4×7/0.52 Q/SC 012—2006b 具有6芯，规格为1.38mm的煤矿用聚乙烯绝缘细钢丝铠装聚氯乙烯护套信号电缆，表示为：MPYV32 1×6×1.38 Q/SC 012—20065 技术要求5.1 导体5.1.1 导体应符合GB3956标准的规定。
导体结构见表5.1.2 导体表面应光洁，无油污和水渍、损伤绝缘的毛刺、锐边以及凸起或断裂的单线。
5.2 绝缘5.2.1 绝缘采用低密度聚乙烯电缆料，其性能应符合HG 2-1398标准电缆料的规定。
5.2.2 绝缘应紧密挤包在导体上，且应容易剥离而不损伤导体。
绝缘表面应光滑，色泽均匀，不应有裂缝及其他损伤。

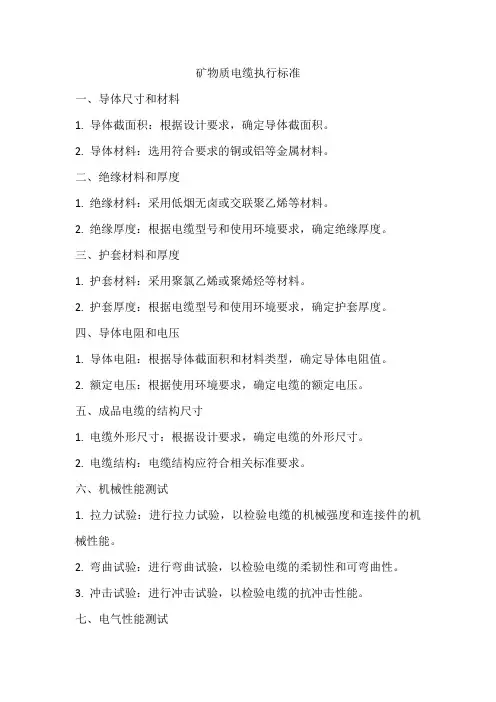

矿物质电缆执行标准
一、导体尺寸和材料
1. 导体截面积：根据设计要求，确定导体截面积。
2. 导体材料：选用符合要求的铜或铝等金属材料。
二、绝缘材料和厚度
1. 绝缘材料：采用低烟无卤或交联聚乙烯等材料。
2. 绝缘厚度：根据电缆型号和使用环境要求，确定绝缘厚度。
三、护套材料和厚度
1. 护套材料：采用聚氯乙烯或聚烯烃等材料。
2. 护套厚度：根据电缆型号和使用环境要求，确定护套厚度。
四、导体电阻和电压
1. 导体电阻：根据导体截面积和材料类型，确定导体电阻值。
2. 额定电压：根据使用环境要求，确定电缆的额定电压。
五、成品电缆的结构尺寸
1. 电缆外形尺寸：根据设计要求，确定电缆的外形尺寸。
2. 电缆结构：电缆结构应符合相关标准要求。
六、机械性能测试
1. 拉力试验：进行拉力试验，以检验电缆的机械强度和连接件的机械性能。
2. 弯曲试验：进行弯曲试验，以检验电缆的柔韧性和可弯曲性。
3. 冲击试验：进行冲击试验，以检验电缆的抗冲击性能。
七、电气性能测试
1. 导体直流电阻测试：测试导体的直流电阻，以确保其符合设计要求。
2. 绝缘电阻测试：测试绝缘层的电阻值，以确保其具有良好的绝缘性能。
3. 耐压试验：进行耐压试验，以检验电缆的绝缘层在高压下的性能表现。
4. 泄漏电流测试：测试泄漏电流，以检验电缆的绝缘性能和安全性能。
八、耐火性能测试
1. 燃烧试验：进行燃烧试验，以检验电缆在火灾情况下的耐火性能。

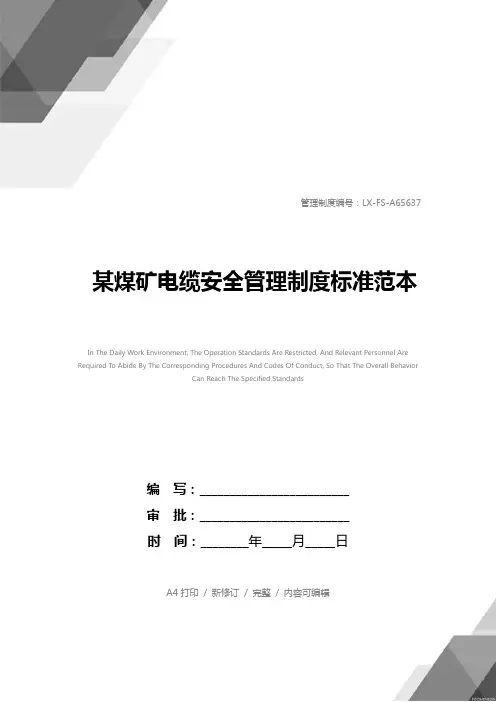

管理制度编号：LX-FS-A65637 某煤矿电缆安全管理制度标准范本In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall BehaviorCan Reach The Specified Standards编写：_________________________审批：_________________________时间：________年_____月_____日A4打印/ 新修订/ 完整/ 内容可编辑某煤矿电缆安全管理制度标准范本使用说明：本管理制度资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。
