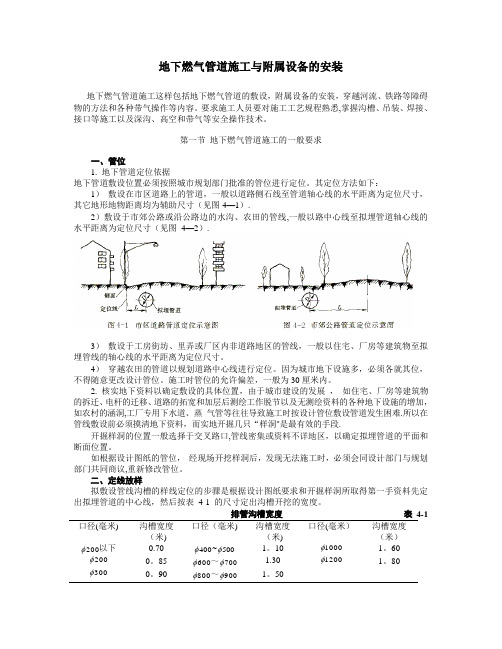

地下燃气管道施工与附属设备的安装地下燃气管道施工这样包括地下燃气管道的敷设，附属设备的安装，穿越河流、铁路等障碍物的方法和各种带气操作等内容。
要求施工人员要对施工工艺规程熟悉，掌握沟槽、吊装、焊接、接口等施工以及深沟、高空和带气等安全操作技术。
第一节 地下燃气管道施工的一般要求一、管位1. 地下管道定位依据地下管道敷设位置必须按照城市规划部门批准的管位进行定位。
其定位方法如下：1） 敷设在市区道路上的管道，一般以道路侧石线至管道轴心线的水平距离为定位尺寸，其它地形地物距离均为辅助尺寸（见图4-1）。
2）敷设于市郊公路或沿公路边的水沟、农田的管线，一般以路中心线至拟埋管道轴心线的水平距离为定位尺寸（见图 4-2)。
3) 敷设于工房街坊、里弄或厂区内非道路地区的管线，一般以住宅、厂房等建筑物至拟埋管线的轴心线的水平距离为定位尺寸。
4) 穿越农田的管道以规划道路中心线进行定位。
因为城市地下设施多，必须各就其位，不得随意更改设计管位。
施工时管位的允许偏差，一般为30厘米内。
2. 核实地下资料以确定敷设的具体位置，由于城市建设的发展 ， 如住宅、厂房等建筑物的拆迁、电杆的迁移、道路的拓宽和加层后测绘工作脱节以及无测绘资料的各种地下设施的增加，如农村的涵洞，工厂专用下水道、蒸 气管等往往导致施工时按设计管位敷设管道发生困难。
所以在管线敷设前必须摸清地下资料，而实地开掘几只“样洞”是最有效的手段。
开掘样洞的位置一般选择于交叉路口，管线密集或资料不详地区，以确定拟埋管道的平面和断面位置。
如根据设计图纸的管位， 经现场开挖样洞后，发现无法施工时，必须会同设计部门与规划部门共同商议，重新修改管位。
二、定线放样拟敷设管线沟槽的样线定位的步骤是根据设计图纸要求和开掘样洞所取得第一手资料先定出拟埋管道的中心线，然后按表 4-1 的尺寸定出沟槽开挖的宽度。
排管沟槽宽度 表 4-1口径(毫米) 沟槽宽度(米) 口径(毫米) 沟槽宽度(米) 口径(毫米) 沟槽宽度(米)200φ以下0.70 400φ~500φ 1.10 1000φ 1.60 200φ 0.85 600φ~1.30 1200φ 1.80700φ300φ0.90800φ~900φ1.50注 ： 当沟深超过1.50米时，需酌情增加沟槽宽度，以利板桩的支撑。

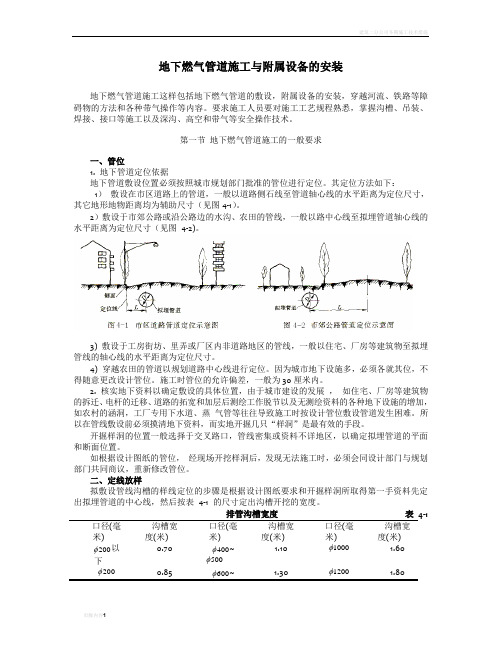

地下燃气管道施工与附属设备的安装地下燃气管道施工这样包括地下燃气管道的敷设，附属设备的安装，穿越河流、铁路等障碍物的方法和各种带气操作等内容。
要求施工人员要对施工工艺规程熟悉,掌握沟槽、吊装、焊接、接口等施工以及深沟、高空和带气等安全操作技术。
第一节 地下燃气管道施工的一般要求一、管位1. 地下管道定位依据地下管道敷设位置必须按照城市规划部门批准的管位进行定位。
其定位方法如下：1） 敷设在市区道路上的管道，一般以道路侧石线至管道轴心线的水平距离为定位尺寸，其它地形地物距离均为辅助尺寸（见图4—1）.2）敷设于市郊公路或沿公路边的水沟、农田的管线,一般以路中心线至拟埋管道轴心线的水平距离为定位尺寸（见图 4—2）.3） 敷设于工房街坊、里弄或厂区内非道路地区的管线，一般以住宅、厂房等建筑物至拟埋管线的轴心线的水平距离为定位尺寸。
4） 穿越农田的管道以规划道路中心线进行定位。
因为城市地下设施多，必须各就其位，不得随意更改设计管位。
施工时管位的允许偏差，一般为30厘米内。
2. 核实地下资料以确定敷设的具体位置，由于城市建设的发展 ， 如住宅、厂房等建筑物的拆迁、电杆的迁移、道路的拓宽和加层后测绘工作脱节以及无测绘资料的各种地下设施的增加，如农村的涵洞,工厂专用下水道、蒸 气管等往往导致施工时按设计管位敷设管道发生困难.所以在管线敷设前必须摸清地下资料，而实地开掘几只“样洞"是最有效的手段.开掘样洞的位置一般选择于交叉路口,管线密集或资料不详地区，以确定拟埋管道的平面和断面位置。
如根据设计图纸的管位， 经现场开挖样洞后，发现无法施工时，必须会同设计部门与规划部门共同商议,重新修改管位。
二、定线放样拟敷设管线沟槽的样线定位的步骤是根据设计图纸要求和开掘样洞所取得第一手资料先定出拟埋管道的中心线，然后按表 4-1 的尺寸定出沟槽开挖的宽度。
排管沟槽宽度 表 4-1口径(毫米) 沟槽宽度（米) 口径（毫米) 沟槽宽度（米) 口径(毫米） 沟槽宽度（米）200φ以下0.70 400φ~500φ 1。
燃气管道及其附属设备安装一、燃气管道的布置燃气管网敷设要在保证安全、可靠地供应各类用户正常压力和足够流量燃气的前提下，尽量缩短管线，以节省投资和费用。
在城镇燃气管网供气规模、供气方式和管网压力级制选定以后，应根据气源规模、用气量及其分布、城市状况、地形地貌、地下管线与构筑物、管材设备供应条件、施工和运行条件等因素综合考虑，全面规划，远近结合，做出分期建设的安排，并按压力高低，先布置高、中压管网，后布置低压管网。
1、市区管网布置高、中压煤气干管应靠近大型用户，尽量靠近调压站，以缩短支管长度。
为保证燃气供应的可靠性，主要干线应逐步连成环状。
城镇燃气管道应布置在道路下，尽量避开主要交通干道和繁华的街道，以减少施工难度和运行、维修的麻烦，并可节省投资。
沿街道敷设燃气管道时，可以单侧布置，也可以双侧布置。
一般在街道很宽，横穿道路的支管很多，道路上敷设有轨电车轨道，输送燃气量较大，单侧管道不能满足要求时采用双侧布置。
低压燃气干管应在小区内部的道路下敷设。
可使管道两侧供气，又可兼做庭院管道，节省投资。
燃气管道不准敷设在建筑物、构筑物下面，不准与其他管道上下重叠平行布置，并禁止在下列场所之下敷设：机械设备和货物堆放地；易燃、易爆材料和腐蚀性液体的堆放场所；高压电线走廊。
燃气管道应尽量避免穿越铁路、河流、主要公路和其他较大障碍物，必须穿越时应有防护措施。
2、其他规定地下燃气管道埋设的最小覆土厚度应满足下表的要求，当采取有效的防护措施后，表中的数值均可适当降低。
地下燃气管道埋设最小覆土厚度地下燃气管道穿过排水管、热力管沟、隧道及其他各种用途沟槽时，应将燃气管道敷设在套管内。
套管伸出构筑物外壁不应小于0.1m，钢套管应防腐，套管两端的密封材料应采用柔性的防腐、防水材料。
燃气管道穿越铁路和电车轨道时，应敷设在套管或涵洞内，在穿越城镇主要干道时，宜敷设在套管或地沟内，并应符合下列要求：套管直径应比燃气管道直径大100mm以上，套管或地沟两端应密封，在重要地段的套管或地沟端部宜安装检漏管。
