自动光学检测系统(AOI)的真空系统机构及作用

AOI工作原理AOI（Automated Optical Inspection）是一种自动光学检测技术，用于检测印刷电路板（PCB）上的缺陷和错误。

它通过使用高分辨率相机和图象处理算法，对PCB进行快速、准确的检测，以提高生产效率和产品质量。

一、AOI工作原理概述AOI系统由硬件和软件两部份组成。

硬件部份包括光源、相机、镜头、传感器和机械结构，用于获取PCB图象。

软件部份则利用图象处理算法对图象进行分析和判断。

AOI工作原理基于以下几个步骤：1. 图象获取：AOI系统使用高分辨率相机和适当的光源对PCB进行拍摄，以获取清晰的图象。

光源通常是LED灯，可以提供一致的照明条件。

2. 图象处理：获取的图象会经过一系列的图象处理算法，包括灰度化、滤波、边缘检测等，以提取实用的特征和信息。

3. 缺陷检测：通过与预先设定的标准进行比对，AOI系统可以检测出PCB上的各种缺陷，如焊接问题、元件缺失、极性错误等。

检测算法可以根据不同的需求进行定制，以提高检测的准确性和灵敏度。

4. 缺陷分类：检测到的缺陷会被分类和记录，以便后续的处理和分析。

通常会根据缺陷的类型、位置、严重程度等进行分类，以便进行后续的修复和改进。

5. 报告生成：AOI系统可以生成详细的检测报告，包括检测结果、缺陷统计、图象示意等。

这些报告可以用于生产过程的改进和质量控制。

二、AOI工作原理详解1. 图象获取AOI系统使用高分辨率相机来获取PCB的图象。

相机通常安装在一个机械结构上，可以在不同的角度和位置对PCB进行拍摄。

光源的选择和设置对图象的质量和清晰度起着重要的作用。

光源通常是LED灯，可以提供适当的照明条件，以减少阴影和反光。

2. 图象处理获取的图象会经过一系列的图象处理算法，以提取实用的特征和信息。

首先，图象会被转换为灰度图象，以减少数据量和计算复杂度。

然后，可以应用滤波算法来降噪和平滑图象。

边缘检测算法可以匡助提取出PCB上的边界和轮廓。

关于自动光学检测系统（AOI）设计，有你想知道的......自动光学检测(AOI)是电子印刷电路板(pcb)制造和测试中的一项关键技术。

自动光学检测，AOI能够快速准确的检测电子组件，特别是pcb，确保产品出厂质量高，产品制作正确，没有制造故障。

为什么需要自动光学检测（AOI）尽管已经取得了重大进展，但现代电路远比几年前的电路板复杂得多。

表面贴装技术的引入以及进一步缩小尺寸意味着电路板特别紧凑。

即使是相对平均的电路板也有数千个焊接接头，这些都是容易出现问题的地方。

电路板复杂性的增加也意味着现在人工检查不是一个可行的选择。

即使这是一种公认的方法，它目前来讲人工检测并不是特别有效，检查员很快受疲劳和主管因素影响，很容易出现错误的检查。

随着市场对产品的需求量越来越大，为了保证产品的高质量，需要非常快速、非常可靠和快速的方法将高质量的产品推向市场。

自动化光学检测是集成电子测试策略中必不可少的工具，通过在生产线早期检测故障，确保成本尽可能低。

其中一个解决方案是使用自动光学检测系统。

自动光学检测系统可以在焊接工艺之后立即放入生产线。

通过这种方式，它们可以用于在生产过程的早期发现问题，并具有许多优点。

随着故障在生产过程中被发现的时间越晚，修复成本越高，即使发现故障可以避免高额修复成本。

此外，焊料和装配区域的工艺问题可以在生产过程的早期看到，信息用于快速反馈到早期阶段。

通过这种方式，快速反应可以确保问题得到迅速识别，并在批量板材出现相同问题之前得到纠正。

AOI、AXI、ICT的主要缺陷检测能力比较缺陷类型AOI AXI ICT焊接缺陷开路Y Y Y焊桥Y Y Y焊锡短路Y Y Y少锡Y (not heel of joint) Y N焊料空隙N Y N锡多Y Y N焊料质量N Y N部件缺陷脚浮Y Y Y部件缺失Y Y Y未对齐或放置错误的组件Y Y Y错误的元件值N N Y故障部件N N YBGA和CSP缺陷BGA 短路N Y YBGA开路连接N Y Y自动光学检测基础自动光学检测系统（AOI）使用可视化的方法来监控印刷电路板的缺陷。

AOI工作原理AOI（Automated Optical Inspection）全自动光学检测是一种高效的表面质量检测技术，广泛应用于电子制造业。

它通过使用光学系统和图像处理算法，对电子产品的外观和焊接质量进行检测，以确保产品的质量和可靠性。

一、工作原理概述AOI系统由光学模块、图像处理单元和机械控制单元组成。

其工作原理可以分为以下几个步骤：1. 图像采集：AOI系统使用高分辨率的摄像头来获取电子产品表面的图像。

这些图像可以包括PCB（Printed Circuit Board）上的元器件、焊点和其他特征。

2. 图像预处理：采集到的图像会经过预处理，包括去噪、增强对比度、图像平滑等操作，以提高后续图像处理的准确性和效果。

3. 特征提取：AOI系统会根据预设的规则和算法，从图像中提取出各种特征，如元器件的位置、大小、形状、颜色等，以及焊点的位置、焊接质量等。

4. 缺陷检测：通过与预设的标准进行比对，AOI系统会对提取出的特征进行检测，以判断是否存在缺陷。

常见的缺陷包括焊接质量不良、元器件位置偏移、短路、开路等。

5. 判定与分类：根据检测结果，AOI系统会对产品进行分类，如良品、不良品、待修复品等。

同时，系统还可以将检测到的缺陷进行标记，以便后续的维修和追溯。

二、关键技术和特点1. 光学系统：AOI系统采用高分辨率的摄像头和适当的光源，以获取清晰、准确的图像。

光源的选择和角度的调整对于检测效果至关重要。

2. 图像处理算法：AOI系统使用先进的图像处理算法，如边缘检测、模板匹配、形状识别等，以提高检测的准确性和速度。

这些算法可以根据不同的产品和缺陷类型进行优化和调整。

3. 自动化控制：AOI系统通常与其他设备（如自动化生产线）进行联动，实现自动化的产品检测和分类。

机械控制单元可以控制摄像头的移动和对焦，以适应不同尺寸和形状的产品。

4. 数据分析和统计：AOI系统可以将检测结果保存并生成报告，以便后续的数据分析和统计。

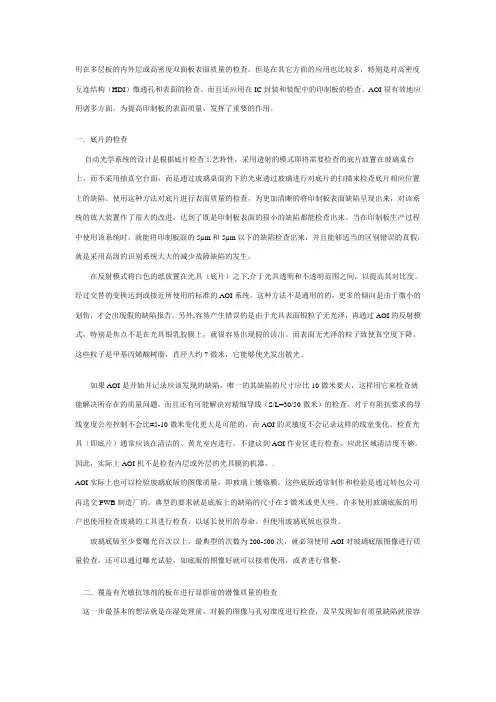

用在多层板的内外层或高密度双面板表面质量的检查。

但是在其它方面的应用也比较多，特别是对高密度互连结构（HDI）微通孔和表面的检查。

而且还应用在IC封装和装配中的印制板的检查。

AOI很有效地应用诸多方面，为提高印制板的表面质量，发挥了重要的作用。

一．底片的检查自动光学系统的设计是根据底片检查工艺特性，采用透射的模式即将需要检查的底片放置在玻璃桌台上，而不采用抽真空台面，而是通过玻璃桌面的下的光束透过玻璃进行对底片的扫描来检查底片相应位置上的缺陷。

使用这种方法对底片进行表面质量的检查，为更加清晰的将印制板表面缺陷呈现出来，对该系统的放大装置作了很大的改进，达到了既是印制板表面的很小的缺陷都能检查出来。

当在印制板生产过程中使用该系统时，就能将印制板面的5µm和5µm以下的缺陷检查出来，并且能够适当的区别错误的真假，就是采用高级的识别系统大大的减少故障缺陷的发生。

在反射模式将白色的纸放置在光具（底片）之下,介于光具透明和不透明范围之间，以提高其对比度。

经过交替的变换达到或接近所使用的标准的AOI系统。

这种方法不是通用的的，更多的倾向是由于微小的划伤，才会出现假的缺陷报告。

另外,容易产生错误的是由于光具表面银粒子无光泽，再通过AOI的反射模式，特别是焦点不是在光具银乳胶膜上，就很容易出现假的读出。

而表面无光泽的粒子致使真空度下降。

这些粒子是甲基丙烯酸树脂，直径大约7微米，它能够使光发出散光。

如果AOI是开始并记录应该发现的缺陷，唯一的其缺陷的尺寸应比10微米要大，这样用它来检查就能解决所存在的质量问题，而且还有可能解决对精细导线（S/L=30/50微米）的检查。

对于有阻抗要求的导线宽度公差控制不会比±5-10微米变化更大是可能的。

而AOI的灵敏度不会记录这样的线宽变化。

检查光具（即底片）通常应该在清洁的、黄光室内进行，不建议到AOI作业区进行检查，应此区域清洁度不够。

因此，实际上AOI机不是检查内层或外层的光具膜的机器。
