机器视觉数字式LED光源控制器使用说明书安全事项1.在第一次安装和使用本产品之前，请您务必先仔细阅读本使用说明书。
2.使用本产品之前，请确认输出规格（电压、电流、端子定义）与所用LED 光源的规格是否匹配。
3.请确保输入交流电源的地线可靠接地，以避免可能导致的财产损失或人身伤害。
4.连接光源线缆时务必断开输入电源。
通电前请仔细检查输入输出线缆是否连接正确，确保本产品可靠工作。
5.请勿在易燃易爆的环境下操作，请保持产品表面的清洁和干燥。
6.如果发现以下任何一种情况，或者对产品的安全有所顾虑，应停止使用本产品并断开它与电源及其他线缆的连接，以减低造成人身伤害和财产损失的风险。
并请及时向供应商获取技术支持和售后服务。
6.1电源线、电源插座、端子、开关、按键等损坏；6.2有过热、烟雾、火花或者起火现象；6.3产品发出爆裂声或者有异味；6.4产品内部进水；6.5产品由高处跌落或者外壳有损伤；6.6按照使用说明书操作时产品不能正常工作。
7.除非得到本公司的许可和技术支持，否则请勿尝试自行维修产品。
产品简介本产品是为驱动机器视觉LED光源而设计的可编程远程数字控制器。
其具有以下几种功能：256级亮度调节功能，计算机通信控制功能（RS232接口），触发功能（软件触发和硬件触发），自动保存亮度设置等级，前面板带有数字显示，可手动调节亮度并设有防止误操作的解锁键。
通过RS232接口将光源控制器与计算机相连，即可通过软件远程对LED光源实现256级亮度调节功能，控制LED 光源的亮灭，也可通过外部触发信号（高、低电平信号）以硬件方式远程控制LED光源的亮灭，这种触发工作方式可极大地延长LED光源的使用寿命，尤其适用于复杂高端的机器视觉设备使用。
1.技术参数1.1 机械参数1.1.1外壳材料：钢板、前面板贴彩色复合材料1.1.2外壳颜色：黑色1.1.3外形尺寸：168*131*90(L*W*H)1.1.4重 量：1.2 电气参数1.2.1通 道 数：41.2.2输入电压：100-240VAC ~50/60Hz1.2.3输出电压：DC24V1.2.4输出电流：四个通道同时满载输出：第一、二通道最大电流1000mA，第三、四通道最大电流500mA。

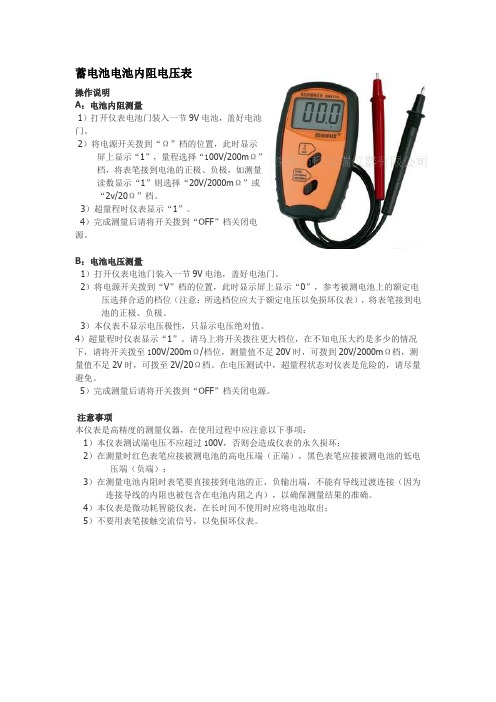

蓄电池电池内阻电压表操作说明A：电池内阻测量1）打开仪表电池门装入一节9V电池，盖好电池门。
2）将电源开关拨到“Ω”档的位置，此时显示屏上显示“1”，量程选择“100V/200mΩ”档，将表笔接到电池的正极、负极，如测量读数显示“1”则选择“20V/2000mΩ”或“2v/20Ω”档。
3）超量程时仪表显示“1”。
4）完成测量后请将开关拨到“OFF”档关闭电源。
B：电池电压测量1）打开仪表电池门装入一节9V电池，盖好电池门。
2）将电源开关拨到“V”档的位置，此时显示屏上显示“0”，参考被测电池上的额定电压选择合适的档位（注意：所选档位应大于额定电压以免损坏仪表），将表笔接到电池的正极、负极。
3）本仪表不显示电压极性，只显示电压绝对值。
4）超量程时仪表显示“1”。
请马上将开关拨往更大档位，在不知电压大约是多少的情况下，请将开关拨至100V/200mΩ/档位，测量值不足20V时，可拨到20V/2000mΩ档，测量值不足2V时，可拨至2V/20Ω档。
在电压测试中，超量程状态对仪表是危险的，请尽量避免。
5）完成测量后请将开关拨到“OFF”档关闭电源。
注意事项本仪表是高精度的测量仪器，在使用过程中应注意以下事项：1）本仪表测试端电压不应超过100V，否则会造成仪表的永久损坏；2）在测量时红色表笔应接被测电池的高电压端（正端），黑色表笔应接被测电池的低电压端（负端）；3）在测量电池内阻时表笔要直接接到电池的正、负输出端，不能有导线过渡连接（因为连接导线的内阻也被包含在电池内阻之内），以确保测量结果的准确。
4）本仪表是微功耗智能仪表，在长时间不使用时应将电池取出；5）不要用表笔接触交流信号，以免损坏仪表。
数字式照度计一、各部名称和功能：◆液晶显示器：32/1位液晶显示器，最大读值1999，可显示测量范围。
◇TES-1332－"LUX"，"H"，"20,000"，"×10"(读值乘以10)，"×100"(读值乘以100)和"BT"◆读值锁定开关：按HOLD开关一次，出现"H"符号，即能恒久锁LCD之数值，不能做照度测量；再按一次HOLD开关，取消HOLD功能并重新测量照度。
3B SCIENTIFIC ® PHYSICS1Bedienungsanleitung09/15 THL/ALF1 Feststehender Zeiger2 Analysator3 Sichtöffnung4Messkammer mit Messzy-linder und Polarisator5 LED-Umschalter6 Steckernetzgerät∙Direktes Hineinblicken in die geöffnete Mess-kammer auf die hell leuchtenden LED’s vermei -den.∙ Das Gerät nur mit dem zugehörigen Ste-ckernetzgerät 12V DC betreiben.∙Bei sichtbaren äußeren Schäden des Netz-gerätes oder des Polarimeters istein weite-rer Betrieb unzulässig.Das Polarimeter mit 4 LED dient zur Bestim-mung des Drehwinkels und der Drehrichtung von polarisiertem Licht durch eine optisch aktive Substanz in Abhängigkeit der Wellenlänge, der Probendicke und der Probenkonzentration.Das Polarimeter ist mit einer Beleuchtungsein-richtung aus vier monochromatischen Leuchtdi-oden bestückt. Das von der eingeschalteten Leuchtdiode ausgehende Licht wird von einem Polarisator, der sich unter der Aufnahme für den Messzylinder in der Messkammer befindet, line-ar polarisiert.Im Analysator befindet sich ein zweiter Polarisa-∙Lichtwellenlänge durch Verschieben des23B Scientific GmbH ▪ Rudorffweg 8 ▪ 21031 Hamburg ▪ Deutschland ▪ Technische Änderungen vorbehalten © Copyright 2015 3B Scientific GmbHHinweis:100 ml Flüssigkeit im Messzylinder entsprechen einer Schichtdicke von 1,9 dm, 75 ml – 1,43 dm, 50 ml – 0,96 dm und 25 ml – 0,44 dm.∙ Drehwinkel für die verschiedenen LEDsmessen.∙ Im nächsten Schritt bei gleicher Konzentrati-on Schichtdicke auf 1,43 dm (75 ml) verrin-gern und die Messung wiederholen.∙ Weitere Messungen mit Schichtdicken von0,96 dm (50 ml) und 0,44 dm (25 ml) durch-führen.∙ Anschließend Zuckerlösungen (20 g, 30 gund 40 g in 100 ml) herstellen und analog zur ersten Messreihe Drehwinkel messen. ∙ Werte in einer Tabelle erfassen und denDrehwinkel in Abhängigkeit der Konzentrati-on und der Schichtdicke für jede Farbe gra-fisch darstellen.6.2 Bestimmung des spezifischen Drehwin-kels von Saccharose Der spezifische Drehwinkel []α ist eine Stoff-konstante und ergibt sich aus folgender Glei-chung bei bekannter Wellenlänge des Lichts λ und Temperatur T :[]l c T ⋅α=αλ(1) α = gemessener Drehwinkelc = Konzentration c des gelösten Stoffes l = Schichtdicke der LösungLiteraturangaben beziehen sich meistens auf die gelbe Natrium D-Linie (λ = 589 nm) und eine Temperatur von 20 °C.∙ Zuckerlösung (50 g in 100 ml) herstellen.Dazu 50 g Zucker abwiegen, in ca. 60 cm 3 destilliertem Wasser auflösen und im Mess-zylinder auf 100 cm 3 auffüllen.∙ Schichtdicke abmessen und Messzylinder indie Messkammer einsetzen.∙ Drehwinkel bei gelbem Licht bestimmen.∙ Spezifischen Drehwinkel nach Gleichung 1errechnen und mit Literaturwert vergleichen.Literaturwerte für spezifische Drehwinkel []20D α Saccharose +66,5°, D-Glucose +52,7°, D-Fructose-92,4°. (Werte aus Aebi, Einführung in die prakti-sche Biochemie, Karger 1982)6.3 Inversion von SaccharoseMit Säure lässt sich Saccharose in D-Glucose und D-Fructose spalten, dabei werden beide Bestandteile in gleichen Maßen frei. Die Rechts-drehung wird geringer bis der Drehwinkel schließlich negativ wird. Diesen Vorgang nennt man Inversion. Das Glucose-Fructose-Gemisch heißt deshalb Invertzucker und ist z.B. ein Be-standteil von Kunsthonig.∙ Zuckerlösung (30 g in 100 ml) herstellen.Dazu 30 g Zucker abwiegen, in ca. 60 cm 3 destilliertem Wasser (50° C) auflösen.∙ Vorsichtig (Schutzbrille) 15 ml 25 %ige Salz-säure hinzufügen.∙ Lösung im Messzylinder auf 100 cm 3 auffül-len und in die Messkammer stellen.∙ Sofort eine Stoppuhr in Gang setzen undden Drehwinkel bestimmen.∙ In Abständen von 5 Minuten erneut denDrehwinkel messen und alle Messwerte in einer Tabelle notieren.∙ Nach 30 Minuten die Messreihe beendenund die Inversionskurve zeichnen.6.4 Konzentrationsmessung bei bekanntemspezifischen Drehwinkel am Beispiel Rohrzucker in Cola∙ Messzylinder mit 100 ml Cola befüllen.∙ Drehwinkel und Drehsinn mit Hilfe der gel-ben Diode bestimmen.∙ Zuckergehalt durch Umstellung der Glei-chung 1 errechnen.[]l c ⋅αα=⎥⎦⎤⎢⎣⎡3cm g (2)。
LED光电测试仪说明书功能与用途：测试产品灯具光通量、色温、波长、显色指数、色纯度、电流、电压、电功率，提供全性能检测依据。
确保产品一致性能的稳定。
测试工作环境：●环境指数：23℃±5℃●相对湿度：55%±25测试步骤：●根据测试灯具设置功率计AC/DC选项。
●将积分球上测试光通量的光电传感器的另一端接到机柜左面板的两芯航空插座上。
●将机柜上的光纤插到积分球的光线插孔。
●选择电脑上的三个COM口分别用串口电缆连接到机柜左面板的光谱接口、主机接口和功率计接口。
●打开积分球，将灯具接到积分球内的夹具上，关闭积分球。
然后打开上位机软件;●根据测试灯具的性质选择交流或者直流及电压值或电流值。
●在软件界面的“串口选项”和“光谱分析设置”中选择对应的COM口，然后点击软件的快捷即可，也可以通过选择菜单栏中的“文件”→“联机测试”选项，测试结果就出现在屏幕上了。
若使用外部电源需要把软件的外部电源选项选中。
●选择快捷键可编辑产品标识。
●选择快捷键可打印测试报告，软件还可以自定义报表样式打印输出。
●测试结束，断开灯具电源，待灯具冷却后在拿下灯具，防止烫伤。
注意事项：●装置和主机连接时，务必在断电的情况下进行，以防止仪器损伤。
●为保证仪表长期稳定使用，仪器应该在指定的工作环境中，不可有剧烈的振动和强磁场干扰处。
●所有连接部分应保持清洁、不可拉扯，保证连接线头稳定可靠。
●连接光谱仪和积分球的光纤，不可折叠，弯曲要自然。
●在卸拿光电探头时候，请注意不要接触探头感光区，若有灰尘可用棉棒沾酒精轻轻擦拭注意不得用硬物伤及光探表面。
●不可私自打开探头，否则可能导致光度数据不准确。
●不可私自打开机箱和拆卸装置，否则不予保修。
熟悉串口的朋友，了解U盘控制卡的话，直接看最后部分，U盘控制说明即可目录第一章概述 (2)1.1概述 (2)1.2主要特性 (2)1.3操作环境 (2)第二章安装与卸载 (4)2.1安装 (4)2.2卸载 (4)第三章界面介绍 (6)3.1菜单 (6)3.1.1文件 (6)3.1.2控制 (8)3.1.3设置 (9)3.1.4帮助 (9)3.2工具栏 (9)3.2.1主工具栏 (19)3.2.2管理窗工具栏 (10)第四章节目制作 (10)4.1第一步：设置尺寸 (10)4.2第二步：创建节目 (11)4.3第三步：节目设置 (12)4.4第四步：完成制作 (13)第五章技术支持 (14)第六章相关常见问题 (14)第一章概述1.1概述LED图文控制系统是由联胜电子科技公司为图文控制系统专业制作的集编辑、模拟和控制为一体的专业软件。
它不仅安全、稳定、实用而且便于各类人群的学习和使用。
由于其高可靠性和稳定性，它被广泛运用于各个领域。
本软件其根据人机交互原理设计使其结构合理、便于使用和维护，界面简洁而不单调，功能强大却不紊乱，处处显示出以人为本的特点。
最为重要的是它具有功能上的可扩展性。
1.2主要特性节目的播放是以页的方式进行的，页的数量根据LED条屏的尺寸的不同而各异。
其控制方式通常采用串口通讯，包括单机版的RS232以及服务器版的RS485网络通讯。
1.3操作环境操作系统：中/英文Windows/XP；硬件配置：CPU: 奔腾300MHz或以上内存:64M或以上第二章安装与卸载2.1 安装安装LED图文控制系统，可按照如下步骤进行：双击“setup”文件,在弹出的安装向导对话框中，系统显示界面：单击下一步，系统将自动进行安装。
）系统自动完装完毕后，会在您的电脑桌面上自动生成一个快捷方式图标双击该图标直接运行程序。
2.2卸载LED图文控制系统软件为您提供了一个自动卸载功能选择，以删除控制系统的所有文件、程序组以及快捷方式等。
机器视觉数字式LED光源控制器使用说明书安全事项1.在第一次安装和使用本产品之前，请您务必先仔细阅读本使用说明书。
2.使用本产品之前，请确认输出规格（电压、电流、端子定义）与所用LED 光源的规格是否匹配。
3.请确保输入交流电源的地线可靠接地，以避免可能导致的财产损失或人身伤害。
4.连接光源线缆时务必断开输入电源。
通电前请仔细检查输入输出线缆是否连接正确，确保本产品可靠工作。
5.请勿在易燃易爆的环境下操作，请保持产品表面的清洁和干燥。
6.如果发现以下任何一种情况，或者对产品的安全有所顾虑，应停止使用本产品并断开它与电源及其他线缆的连接，以减低造成人身伤害和财产损失的风险。
并请及时向供应商获取技术支持和售后服务。
6.1电源线、电源插座、端子、开关、按键等损坏；6.2有过热、烟雾、火花或者起火现象；6.3产品发出爆裂声或者有异味；6.4产品内部进水；6.5产品由高处跌落或者外壳有损伤；6.6按照使用说明书操作时产品不能正常工作。
7.除非得到本公司的许可和技术支持，否则请勿尝试自行维修产品。
产品简介本产品是为驱动机器视觉LED光源而设计的可编程远程数字控制器。
其具有以下几种功能：256级亮度调节功能，计算机通信控制功能（RS232接口），触发功能（软件触发和硬件触发），自动保存亮度设置等级，前面板带有数字显示，可手动调节亮度并设有防止误操作的解锁键。
通过RS232接口将光源控制器与计算机相连，即可通过软件远程对LED光源实现256级亮度调节功能，控制LED 光源的亮灭，也可通过外部触发信号（高、低电平信号）以硬件方式远程控制LED光源的亮灭，这种触发工作方式可极大地延长LED光源的使用寿命，尤其适用于复杂高端的机器视觉设备使用。
1.技术参数1.1 机械参数1.1.1外壳材料：钢板、前面板贴彩色复合材料1.1.2外壳颜色：黑色1.1.3外形尺寸：168*131*90(L*W*H)1.1.4重 量：1.2 电气参数1.2.1通 道 数：41.2.2输入电压：100-240VAC ~50/60Hz1.2.3输出电压：DC24V1.2.4输出电流：四个通道同时满载输出：第一、二通道最大电流1000mA，第三、四通道最大电流500mA。
Document技术应用文章编号：AN135欧司朗光电半导体有限公司 LED 的测量、校准和测量不确定度应用说明适用于：欧司朗光电半导体有限公司的所有 LED摘要随着近期 LED 市场的快速增长及其应用的发展，LED 已变得越来越普遍。
目前可以在许多新的照明应用中发现它们。
这些新应用对 LED 的测量提出了越来越严格的要求。
因此，准确性和精确度成为 LED 光学测量的关键指标。
LED 的辐射度量、光度量和色度量通常由光学测量获得。
本技术应用文章主要介绍 LED 的测量，并提供光学测量、校准和测量不确定度的基本知识。
作者：Retsch Stefanie / Ng Kok Fei目录A. 光学特性 (2)辐射度测定 (2)光度测定 (3)色度测定 (3)B. 测试设备和度量 (4)C. 校准程序 (6)波长校准 (6)光谱校准 (6)绝对校准 (6)D. 测量设置 (7)平均 LED 强度 (7)光通量 (8)测量条件（一般） (10)E. 测量不确定度 (12)F. 参考标准 (13)G. 潜在的测量差异来源 (14)H. 环境温度和驱动电流的相关性 (16)I. 参考资料 (19)A. 光学特性1辐射度测定辐射度测定是测量电磁辐射的能量和物理特性的科学，其频谱覆盖了从紫外 (UV)到红外 (IR) 光的整个范围。
辐射度测定与人眼对亮度和颜色的敏感度无关。
1 [1] CIE 127:2007，章节 2.1.光度测定光是电磁辐射光谱中的人眼可见部分。
光度测试是对能被人眼感知的可见光能量的测量。
每个辐射度量都能对应到考虑了人眼明视觉函数 V(λ) 曲线的光度量，其中 V(λ) 表示人眼的明视觉感知曲线，是人眼在 380 nm 至 780 nm 的波长范围内的光谱响应函数（图 1）。
2图 1：人眼响应曲线或相对光谱光视效率曲线 V(λ)色度测定3色色度测定描述人眼对颜色的感知。
为了对颜色进行定量与定性描述，国际照明委员会 (CIE) 于 1931 年定义并确立了三色刺激 XYZ 系统。
浙江博旭照明科技有限公司测试设备操作规程测试设备名称规格型号生产厂家操作部门光色电参数测试机3112型杭州星谱光电科技有限公司技术/质检LED光色电参数测试机操作规范1 仪器组成及功能a、3112型LED光色电参数测试机主要由主机、智能电参数测量仪UI2008、变频稳压电源、数控直流电源60V/5A、2m及300mm光通积分球、PC计算机、打印机、光纤等组成。
b、LED光色电参数测试机测各种光源的光谱功率分布、色品坐标、相关色温、显色指数、色容差、色偏差、红色比和主波长，以及电压、电流、功率、功率因素、光通量、发光效率、紫外辐射量等参数。
