TSK2120G型深孔钻镗床生产厂家与参数介绍

TS2250型深孔镗床是专门加工圆柱形深孔工件的设备，如加工机床的主轴孔，各种机械液压油缸、气缸圆柱形通孔、盲孔及阶梯孔。

机床不但可以承担钻削、镗削，还可以进行滚压加工。

钻削时采用内排屑法。

机床床身刚性强，精度保持性好。

TS2250型深孔镗床主轴转速范围广，进给系统由交流伺服电机驱动，能适应各种深孔加工工艺的需要。

授油器紧固和工件顶紧采用液压装置，仪表显示，安全可靠。

【TS2250型深孔镗床——图例1】TS2250型深孔镗床为系列产品，还可以按照客户需要提供各种变形产品。

模具中的顶出孔，加热棒孔等，对孔的直线度要求严格。

由于深孔镗床的钻头是通过高精度导套导向进行加工孔的，且导套孔的精度为目D0.005mm ，钻头精度是D-0.005mm ，所以孔的弯曲度非常小。

当孔深为1000mm 时，孔的直线度在lmm 以内。

深孔镗床深孔钻所加工的孔的表面粗糙度好。

由于切削时将大量高压切削油冲到切削刃上!再之钻头导向块有机光效果，故可以得到表面粗糙度很好的孔。

当用深孔镗床加工45钢或55钢时，粗糙度可达Ra-6.3～1.6 μm 。

按过去的加工工艺，顶杆孔等一般都用麻花钻加工后，再用铰刀加工。

如采用深孔钻加工，只需用深孔钻头一次加工即可。

其次，经深孔钻加工的孔尺寸公差通常可以达到H7～H8，孔的回度和直线度都较高，特别适用于加工贸杆孔。

主要技术参数：工作范围钻孔直径范围——————Φ40～Φ120mm镗孔最大直径——————Φ500mm套料直径范围——————Φ50～Φ250mm镗孔最大深度————1-16m（每一米一种规格）卡盘夹持直径范围————Φ110～Φ670mm【TS2250型深孔镗床——图例2】主轴部分主轴中心高———————500/630mm床头箱前端锥孔——————Φ130床头箱主轴前端锥孔————Φ140 1:20床头箱主轴转速范围————3.15～315r/min ；21级进给部分进给速度范围———————5-400mm/min;无级托板快速移动速度——————2m/min电机部分主电机功率————————37kW液压泵电机功率——————1.5kW快速移动电机功率——————5.5 kW进给电机功率————————5.5kW冷却泵电机功率————5.5kWX3+7.5kW（4组）其他部分导轨宽度——————————800mm冷却系统额定压力——————2.5MPa冷却系统流量————100、200、300、600L/min 液压系统额定工作压力——————6.3MPa授油器承受最大轴向力——————68kN授油器对工件的最大顶紧力————20 kN钻杆箱部分（选配）钻杆箱前端锥孔——————Φ100钻杆箱主轴前端锥孔————Φ120 1:20钻杆箱主轴转速范围————82～490r/min ；6级钻杆箱电机功率——————30KW德州三嘉机器制造有限公司位于山东省德州市经济开发区，是集开发、设计、制造、销售普通深孔加工机床（深孔钻床、深孔钻镗床、深孔镗床），以及数控深孔加工机床（数控深孔钻床、数控深孔钻镗床、数控深孔强力珩磨机）于一体的专业厂家。

TK2135∕1×6m数控深孔钻镗床技术协议一、机床名称、型号1、机床名称：数控深孔钻镗床2、机床型号：TX2135∕1×2M TX2135∕1×6M二、机床主要技术参数钻孔直径范围：φ40~φ120mm（特殊材质最大φ80）镗孔直径范围：φ40~φ350mm钻镗孔最大深度：2m∕6m中心高度（从平导轨至主轴中心）：350mm工件夹持直径范围：φ60 ~300mm主电机：N=30kw床头箱主轴孔径：φ75mm主轴前端锥孔：φ85mm，1:20主轴转速范围、级数：40 ~500r∕min 12级钻杆箱转速范围、级数：40—500r∕min 12级钻杆箱电机：N=15kw钻杆箱主轴孔径：φ70mm拖板进给速度范围： 5 ~1000mm∕min （无级调速）拖板快速移动速度：2m∕min进给电机：N=4.4kw拖板快速电机：N=3kw冷却泵电机：N=5.5kw×4 （4组）冷却系统额定压力： 2.5MPa冷却系统流量：120、240、360、480L∕min机床外形尺寸（长×宽）：9948×2873×1550 （2m机床）117948×2873×1550 （6m机床）机床重量：约14t（2m机床）22t（6m机床）三、机床主要用途及总体布置该机床是专门加工圆形深孔工件的设备，如加工机床的主轴孔、各种机械液压油缸、汽缸圆柱形通孔、套料、盲孔及阶梯孔等。

机床床身刚性强，精度保持性好。

主轴转速范围广，进给系统由交流伺服电机驱动，能适应各种深孔加工工艺的需要。

授油器紧固和工件顶紧采用液压装置，仪表显示，安全可靠。

机床基本结构及组成部件：（1）床体部分：导轨采用平、“V”轨设计，床体导轨宽度600mm。

材质采用优质铸铁HT300人工时效处理；导轨表面中频淬火处理，淬火深度2-3mm，淬火硬度HRC45-50。

导向精度高，耐磨性好。

TS2163型深孔钻镗床是专门加工圆柱形深孔工件的设备，如加工机床的主轴孔，各种机械液压油缸、气缸圆柱形通孔、盲孔及阶梯孔。

机床不但可以承担钻削、镗削，还可以进行滚压加工。

钻削时采用内排屑法。

机床床身刚性强，精度保持性好。

TS2163型深孔钻镗床主轴转速范围广，进给系统由交流伺服电机驱动，能适应各种深孔加工工艺的需要。

授油器紧固和工件顶紧采用液压装置，仪表显示，安全可靠。

【TS2163型深孔钻镗床——图例1】1.深孔钻镗床主要用于深孔钻孔，扩孔，镗孔等深孔加工。

这种深孔钻镗床刀具选用优质可以转位涂层刀片，具备加工效率高、转换刀片方便、刀体可长期使用、刀具消耗费用低等多种特优势特征。

可对碳素钢、高强度合金钢、不锈钢等多种材料进行加工。

2.深孔刀具大致可分为分为粗刀与精刀。

A.该深孔钻刀具的粗刀有硬质合金焊接结构的T型深孔粗、半精镗头专用刀具和单刃可转位刀片结构的机夹刀具。

B.精刀（浮动镗刀）采用硬质合金焊接结构，长度方向可微量调整，刀块与精镗头体之间采用浮动联接，适用于深孔的精加工。

TS2163型深孔钻镗床主要技术参数：工作范围钻孔直径范围——————Φ40～Φ120mm镗孔最大直径——————Φ630mm套料直径范围——————Φ120～Φ340mm镗孔最大深度————1-16m（每一米一种规格）卡盘夹持直径范围————Φ100～Φ800mm【TS2163型深孔钻镗床——图例2】主轴部分主轴中心高————————630mm床头箱前端锥孔——————Φ100床头箱主轴前端锥孔————Φ120 1:20床头箱主轴转速范围————16～270r/min ；12级进给部分进给速度范围———————5-500mm/min;无级托板快速移动速度——————2m/min电机部分主电机功率————————45kW液压泵电机功率——————1.5kW快速移动电机功率——————5.5 kW进给电机功率————————7.5kW冷却泵电机功率————5.5kWX3+7.5kW（4组）其他部分导轨宽度——————————800mm冷却系统额定压力——————2.5MPa冷却系统流量————100、200、300、600L/min 液压系统额定工作压力——————6.3MPa授油器承受最大轴向力——————68kN授油器对工件的最大顶紧力————20 kN钻杆箱部分（选配）钻杆箱前端锥孔——————Φ100钻杆箱主轴前端锥孔————Φ120 1:20钻杆箱主轴转速范围————82～490r/min ；6级钻杆箱电机功率——————30KW【TS2163型深孔钻镗床——图例3】德州三嘉机器制造有限公司位于山东省德州市经济开发区，是集开发、设计、制造、销售普通深孔加工机床（深孔钻床、深孔钻镗床、深孔镗床），以及数控深孔加工机床（数控深孔钻床、数控深孔钻镗床、数控深孔强力珩磨机）于一体的专业厂家。

数控双头镗床技术参数
数控双头镗床是一种先进的机械设备，具备高效、精密、自动化等特点。

下面我将从技术参数的角度，向大家介绍数控双头镗床的特性和应用。

数控双头镗床的主轴转速范围广，可根据加工要求进行调节。

它可以在高速加工和精密加工之间灵活切换，满足不同工件的需求。

同时，数控双头镗床具备较大的加工行程范围，可以完成各种大小工件的加工任务。

数控双头镗床的自动化程度高，操作简单方便。

通过预设程序，只需输入加工参数，便可实现自动化加工过程，大大提高了生产效率。

而且，数控双头镗床还具备自动换刀功能，可根据不同加工工序自动选择合适的刀具，减少了人工干预的需求。

数控双头镗床具备高精度的加工能力。

其定位精度和重复定位精度都非常高，可以达到微米级别的精度要求。

这使得它在精密加工领域有着广泛的应用，如模具制造、航空航天零件加工等。

数控双头镗床还具备高刚性和稳定性。

它采用了坚固的机床结构和先进的控制系统，可以稳定地运行并完成复杂的加工任务。

这保证了加工过程中的工件精度和表面质量。

总的来说，数控双头镗床是一种功能强大、性能优越的机械设备。

它不仅可以提高生产效率，降低劳动强度，还可以保证加工质量和
精度。

随着科技的不断进步，数控双头镗床的应用领域将会更加广泛，为工业制造注入更多活力。

前言人类对深孔加工技术的需求至少可以上溯到14世纪欧洲滑膛枪的问世，远比第一次产业革命现代化机械技术革命来的要早。

至上世纪60年代深孔加工技术被用来应用于石油、煤炭采掘、水火力发电机组制造、船舶、航空航天、冶金化工、木材加工机械、饲料机械、等不同行业的装备制造。

以深孔零件外特征的民品装备不断涌现出新的品种，成为20世纪下半页装备制造业中的一只新秀。

深孔钻是加工深孔的专用设备。

钻深孔时为保证加工质量、提高工效，加工中钻头的冷却和定时排屑是需要解决的主要问题。

传统的控制方案是采用继电器－接触器控制与液压控制相结合的方法，由于进给次数多，且有快进、快退、工进等多种进给速度的变换，控制系统较复杂，大量的硬件系统接线使系统的可靠性降低，也间接的降低了设备的工作效率，影响了设备的加工质量。

本次课程设计维持两周，在老师的辛勤布置和指导下，我们采用可编程控制器与液压相结合可以较好的解决这一问题，可大大的减少系统的硬件接线，提高了工作可靠性。

而且在加工工艺改变时，只需要修改程序，就可适应新的加工要求，大大的提高了工作效率。

可编程控制器是应用最广泛的以计算机技术为核心的自动控制装置。

我们这次课程设计采用西门子公司的S7-200系列小型PLC,S7-200的编程软件为PID 控制、网络通信、高速输入输出、位置控制、文本显示器等提供了大量的向导，只需要在向导的对话框中输入一些参数，就可以自动生成用户程序。

机床数控化改造的目的和实现方法传统机床为什么要数控化改造一、机床数控化改造的意义一般说来，数控机床比传统机床有以下突出的优越性。

1. 可以加工出传统机床加工不出来的曲线、曲面等复杂的零件。

2. 可以实现加工的自动化，而且是柔性自动化，从而效率可比传统机床提高3～7倍。

3. 加工零件的精度高，尺寸分散度小，使装配容易，不再需要工人“修配”。

4. 可实现多工序的集中，减少零件在机床间的频繁搬运。

5. 拥有自动报警、自动监控、自动补偿等多种自律功能，因而可实现长时间无人看管加工。

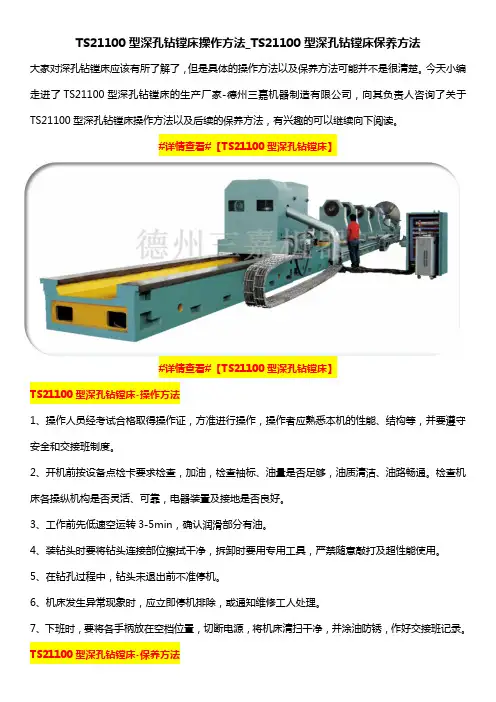

TS21100型深孔钻镗床操作方法_TS21100型深孔钻镗床保养方法大家对深孔钻镗床应该有所了解了，但是具体的操作方法以及保养方法可能并不是很清楚。
