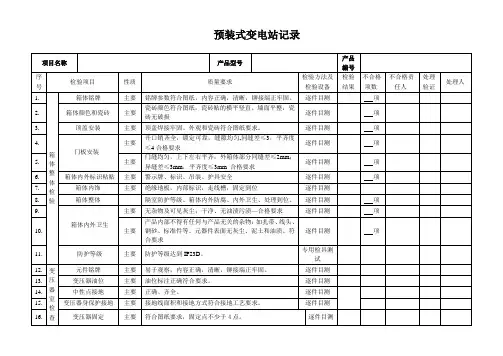

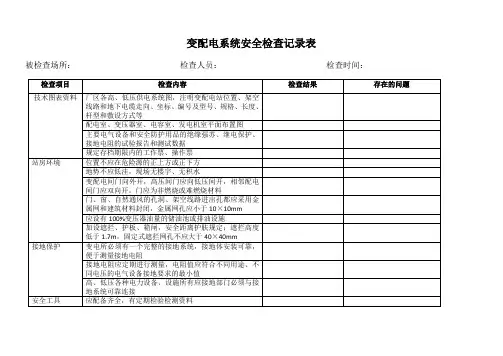

高低压预装式变电站检验记录

预装式变电站记录项目名称产品型号产品编号序号检验项目性质质量要求检验方法及检验设备检验结果不合格项数不合格责任人处理验证处理人1.箱体整体检验箱体铭牌主要铭牌参数符合图纸，内容正确，清晰，铆接端正牢固。

逐件目测项2.箱体颜色和瓷砖主要瓷砖颜色符合图纸，瓷砖贴的横平竖直。

墙面平整，瓷砖无破损逐件目测项3.顶盖安装主要顶盖焊接牢固。

外观和瓷砖符合图纸要求。

逐件目测项4.门板安装主要开口销齐全，锁定可靠，缝隙均匀,同缝差≤3，平齐度≤4合格要求逐件目测项5.主要门缝均匀，上下左右平齐：外箱体部分同缝差≤2mm；异缝差≤3mm，平齐度≤3mm 合格要求逐件目测项6.箱体内外标识粘贴主要警示牌、标识、吊装、护具安全逐件目测项7.箱体内饰主要绝缘地板，内部标识，走线槽，固定到位逐件目测8.箱体整体隔室防护等级、箱体内外防腐、内外卫生、处理到位。

逐件目测项9.箱体内外卫生主要无杂物及可见灰尘；干净、无油渍污渍—合格要求逐件目测项10.主要产品内部不得有任何与产品无关的杂物：如扎带、线头、钢砂、标准件等。

元器件表面无灰尘、泥土和油渍。

符合要求逐件目测项11.防护等级主要防护等级达到IP23D。

专用检具测试12.变压器室检查元件铭牌主要易于观察，内容正确，清晰，铆接端正牢固。

逐件目测13.变压器油位主要油位标注正确符合要求。

逐件目测14.中性点接地主要正确、齐全。

逐件目测15.变压器身保护接地主要接地线面积和接地方式符合接地工艺要求。

逐件目测16.变压器固定主要符合图纸要求，固定点不少于4点。

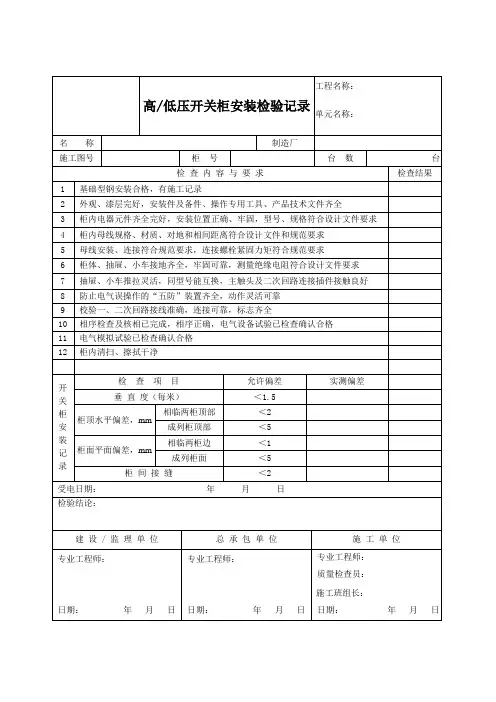

逐件目测17. 卫生检查 主要 无杂物不可见灰尘；干净无油渍、污渍 逐件目测 18. 低压室检查 柜体就位 主要 与一次系统图相符。

柜体固定牢固。

固定点不少于4点。

逐件目测 19. 柜间封板 主要 大小隔离与示意图纸相符。

符合电气安全要求。

逐件目测 20. 元件规格型号及数量主要 规格型号及数量符合图纸要求，且同型号产品外壳颜色无可视色差逐件目测 21. 外观检查 主要 清洁无锈蚀；零部件齐全、无破损； 逐件目测 22. 元件铭牌 主要 易于观察，可看清铭牌的内容逐件目测 23. 元件布置 主要 符合图纸要求，合理、统一、易于观察、便于更换 逐件目测 24.元件紧固 主要 安装牢固、端正，螺母、垫圈齐全； 逐件目测 25. 接地 主要 接地线面积和接地方式符合接地工艺要求 逐件目测 26. 母线桥安装及母线安装 主要 与布置图、一次系统图相符。

变压器试验记录DQ1-17单位工程名称工程编号型号容量（KV A）号位相数电压（KV）制造厂接线组别电流（A）出厂日期冷却方式短路阻扰（%）出厂编号直流电阻ΩI（Ω）Ⅱ（Ω）Ⅲ（Ω）Ⅳ（Ω）Ⅴ（Ω）低压侧A aB bC c误差（%）误差（%）变压比铭牌变化分接开关位置高压侧电压（V）低压侧电压（V）实测变比变比误差（%）1..1.2/1.1.21.2.3/1.2.31.3.1/1.3.11.11.2 1.21.3 1.31.1 1.11.2 1.21.3 1.31.1IⅡⅢⅣⅤ接线组别（或极性）检查绝缘试验项目测试部位绝缘电阻（MΩ）及吸收比交流耐压泄漏电流介质换失角正切值tgδ（%）温度（0C）R60’吸收比频电压（KV）时间（min）直流电压（V）泄漏电流（μA）高压－低及地低压－高压及地绝缘油油别油号击穿电压（KV）第一次第二次第二次第四次第五次平均值结论试验施工班（组）长：质检员：技术负责人：年月日建设（监理）单位专业工程师：年月日说明：适用于线圈电力变压器试验，三线圈的，可按规范要求内容绘制表格填写。

电力肖弧线圈和油浸电抗器试验亦可适用上表。

表中“直流电阻”栏低压侧应根据绕组是否在中性点引出。

确定检查线间或相间直流电阻值，并在栏内填写清楚。

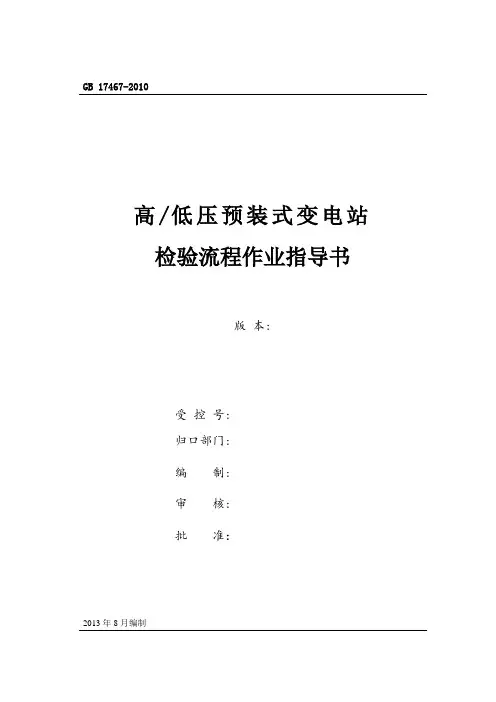

GB 17467-2010
高/低压预装式变电站
检验流程作业指导书
版本:
受控号:
归口部门:
编制:
审核:
批准：
2013年8月编制
1.目的
为保证高/低压预装式变电站试验的安全和试验质量、试验项目不遗漏特制定本规定。

2.范围
本规范仅适用于公司所生产的高/低压预装式变电站试验工作。

3.职责
3.1试验人员负责试验全过程的安全防护；
3.2试验人员负责试验的准备和实施；
3.3试验人员负责试验的结果的记录、试验数据的处理；
3.4试验人员负责试验设备的使用和管理。

4.工作装备
安全防护围栏，调试台，万用表，耐压变压器，耐压控制台，兆欧表，试验联线等。

5.工作内容
5.3试验结束，整理现场
5.3.1检查试验过程中做的短接线，连线，PT试验短接连线是否全部收回；检查试验过程中所拆线是否恢复正确。

5.3.2仔细核对试验过程与试验记录及技术图纸，确保产品的试验全部合格，确保产品满足功能要求。

5.3.3在项目状态标识卡中“功能试验、绝缘试验”完成一栏划“√”。

5.3.4整理现场卫生，设备收回归位。

5.4资料归档
5.4.1做好试验记录和图纸的登记、存档工作。

5.4.2总结试验过程中经验教训，做好记录。

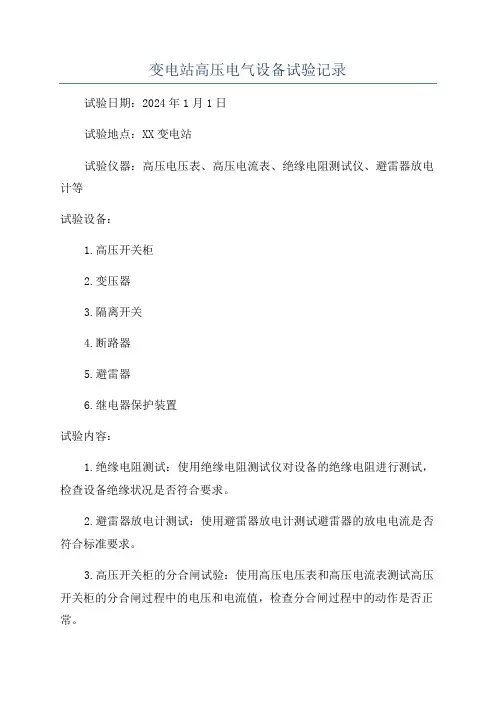

变电站高压电气设备试验记录试验日期：2024年1月1日试验地点：XX变电站试验仪器：高压电压表、高压电流表、绝缘电阻测试仪、避雷器放电计等试验设备：1.高压开关柜2.变压器3.隔离开关4.断路器5.避雷器6.继电器保护装置试验内容：1.绝缘电阻测试：使用绝缘电阻测试仪对设备的绝缘电阻进行测试，检查设备绝缘状况是否符合要求。

2.避雷器放电计测试：使用避雷器放电计测试避雷器的放电电流是否符合标准要求。

3.高压开关柜的分合闸试验：使用高压电压表和高压电流表测试高压开关柜的分合闸过程中的电压和电流值，检查分合闸过程中的动作是否正常。

4.变压器负载试验：使用高压电压表和高压电流表测试变压器在负载运行状态下的电压和电流值，检查变压器负载运行是否正常。

5.隔离开关和断路器试验：使用高压电压表和高压电流表测试隔离开关和断路器的分合闸过程中的电压和电流值，检查分合闸过程中的动作是否正常。

6.继电器保护装置测试：使用高压电压表和高压电流表测试继电器保护装置对设备的保护动作是否准确可靠。

试验结果：1.绝缘电阻测试结果：所有设备的绝缘电阻值均在规定范围内，表明设备的绝缘状况良好。

2.避雷器放电计测试结果：所有避雷器的放电电流均符合标准要求，表明避雷器的放电性能良好。

3.高压开关柜的分合闸试验结果：所有高压开关柜的分合闸过程中的电压和电流值符合标准要求，动作正常。

4.变压器负载试验结果：变压器在负载运行状态下的电压和电流值符合标准要求，负载运行正常。

5.隔离开关和断路器试验结果：隔离开关和断路器的分合闸过程中的电压和电流值符合标准要求，动作正常。

6.继电器保护装置测试结果：继电器保护装置对设备的保护动作准确可靠，符合标准要求。

试验结论：变电站的高压电气设备经过本次试验，各项试验结果符合标准要求，设备运行正常，并具备良好的绝缘性能和保护功能。

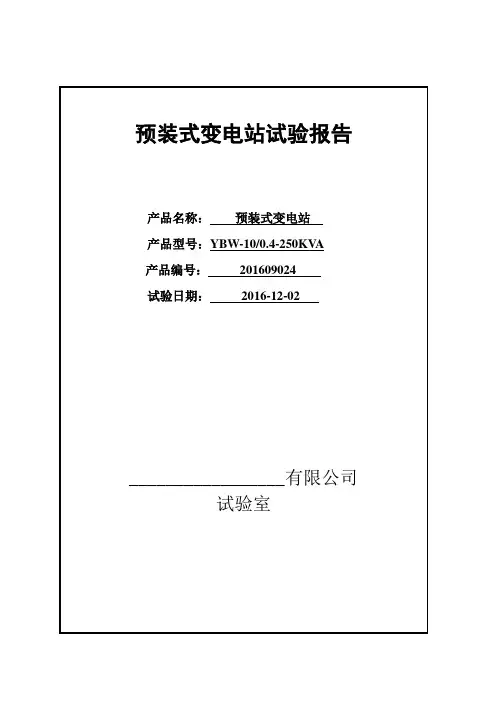

预装式变电站试验报告
产品名称：预装式变电站
产品型号：YBW-10/0.4-250KV A
产品编号：201609024
试验日期：2016-12-02
_________________有限公司
试验室
一、一般检查
1
二、最小电气间隙检查
三、主回路绝缘电阻测量
注明:a、500V以下至100V的电气设备或回路采用500MΩ表测量。

b、3000V以下至500V的电气设备或回路采用1000MΩ表测量。

c、10000以下至3000V的电气设备或回路采用2500MΩ表测量。

2
四、工频耐压试验
五、高压开关柜联锁操作试验
3
六、备注
七、结论
本产品经检验，各项性能指标达到GB/T17467-1998 IEC1330：1995《高压/低压预装式变电站》标准要求，准予出厂。

检验员：1 试验员：3
__________________有限公司
试验室
2016-12-02。

是否是否A相B相C相A相B相C相SF6气体压力值 MPa A相 C相SF6气体压力值 MPa A相 B相 C相A相B相C相A相B相C相110kV 断路器1155开关本体是否完好绝缘子有无裂纹及放电现象绝缘子有无裂纹、放电现象继电保护室位置指示是否正常位置指示是否正常本体是否完好停电开关有无挂牌引线接头有无过热、变色110kV 断路器1101开关主变油位触头、接点接触良好，无放电声音操作机构及位置指示是否正常触头、接点接触良好，无放电声音绝缘子有无裂纹、放电现象各部件连接是否良好，有无松动各部件连接是否良好，有无松动引线有无松动，烧伤断股现象110kV11011、11016刀闸接地刀闸的接地线连接是否正常引线有无松动，烧伤断股现象110kV11551、11556刀闸接地刀闸的接地线连接是否正常绝缘子有无裂纹及放电现象弛度是否良好110kV母线连接线夹有无松动，脱落操作机构及位置指示是否正常1#主变110kV避雷器动作次数泄露电流室内温度是否正常网络设备运行是否良好各绝缘子有无裂纹及放电现象仪表及灯光指示是否正常电池组有无异味、过热膨胀检查项目内容110 kV 母线避雷器动作次数泄露电流盘柜开关位置与实际指示是否一致电池组通风是否良好本体油温Ⅱ绕组温度检查项目晶科电力有限公司运维部接班状态1#主变运行声音是否正常本体有无渗漏油现象套管有无裂纹和放电现象空调系统是否正常档位呼吸器是否完好、畅通，硅胶有无变色各计量装置是否良好B相 内容接班状态室内有无异常声音及异味保护压板投退是否与符合当前运行要求本体油温Ⅰ母线避雷线。

高压/低压预装式变电站
产品型号：YB□-12/0.4KV 产品编号：
检验序号：
出厂日期：
XXXXX电器有限公司
产品技术说明
规格型号：YB□-12/0.4KV
安装容量：1600KVA
额定电压：10/0.4KV
额定电流：高压侧92A/低压侧2312A
防护等级：IP23D
制造类型：
安装方式：户外
外型尺寸：
设备重量：
制造日期：年月
产品检验项目
一般检验
高压部分技术性能检验
低压部分技术性能检验
防雷设备技术性能检验
高压电缆技术性能检验
主变压器技术性能检验
高压部分主开关性能检验一般检验
高压部分检验
低压部分检验
NO：
防雷装置检验
NO：
高压电缆检验ON：
变压器检验报告NO：
高压主开关性能检验NO：。

-可编辑修改-。

低压配电电源质量检查记录一、检查项目及标准1.电源稳定性检查：电源电压稳定在额定电压正负5%的范围内；2.电源电流检查：电源电流不超过额定电流的80%；3.电源功率因数检查：功率因数在0.8以上；4.电源波形检查：电源波形应为正弦波，畸变不超过5%；5.电源接地检查：电源接地电阻不超过4欧姆；6.电源短路及过载保护检查：电源具备短路及过载自动跳闸保护功能；7.电源绝缘电阻检查：绝缘电阻不低于2兆欧姆；8.电源漏电流检查：漏电流不超过0.5MA。

二、检查记录日期：年月日检查人：XXX1.电源稳定性检查：检查结果：电源电压为220V，稳定在额定电压正负5%的范围内。

2.电源电流检查：检查结果：电源电流为15A，不超过额定电流的80%。

3.电源功率因数检查：检查结果：电源功率因数为0.9，满足标准要求。

4.电源波形检查：检查结果：电源波形为正弦波，畸变率为3%，满足标准要求。

5.电源接地检查：检查结果：电源接地电阻为2欧姆，符合标准要求。

6.电源短路及过载保护检查：检查结果：电源具备短路及过载自动跳闸保护功能，通过实际测试验证。

7.电源绝缘电阻检查：检查结果：电源绝缘电阻为5兆欧姆，远高于标准要求。

8.电源漏电流检查：检查结果：电源漏电流为0.2MA，远低于标准要求。

三、结论根据以上各项检查结果，低压配电电源的质量检查合格。

该电源稳定性良好，电流、功率因数、波形、接地等各项参数满足标准要求，且具备了短路及过载保护功能。

绝缘电阻高于标准要求，漏电流低于标准要求。

因此，该低压配电电源的质量可以得到确认。

注：以上仅为示例，实际情况应根据实际项目要求进行调整。

大唐国际左云风电场110KV变电站高压电气设备试验大纲
审核：编制：
2 / 15
山西世纪新盛电力有限公司
二ОО八年五月二十四日
目录
（一）主变压器试验项目
（二）箱变试验项目
（三）断路器试验项目
（四）互感器试验项目
（五）隔离刀闸试验项目
3 / 15
(六) 氧化锌避雷器试验项目
（七）无功装置试验项目
（八）电缆的试验项目
（九）接地装置试验项目
（十）母线试验项目
说明
该大纲依据GB50150-2006《电气装置安装工程电气设备交接试验标准》编制；参照山西省电力公司发布《电力设备交接和预防性试验规程（2006版）》进行了项目和标准的补充。

（一）主变压器试验项目
4 / 15
5 / 15
（二）箱变试验项目
6 / 15
（三）断路器试验项目
7 / 15
8 / 15
（四）互感器试验项目
9 / 15
10 / 15
（五）隔离刀闸试验项目
11 / 15
(六)氧化锌避雷器试验项目
12 / 15
（七）无功装置试验项目
13 / 15
（八）电缆的试验项目
14 / 15
（九）接地装置试验项目
（十）母线试验项目
15 / 15
16 / 15。
