钢丝绳构造及制造工艺.

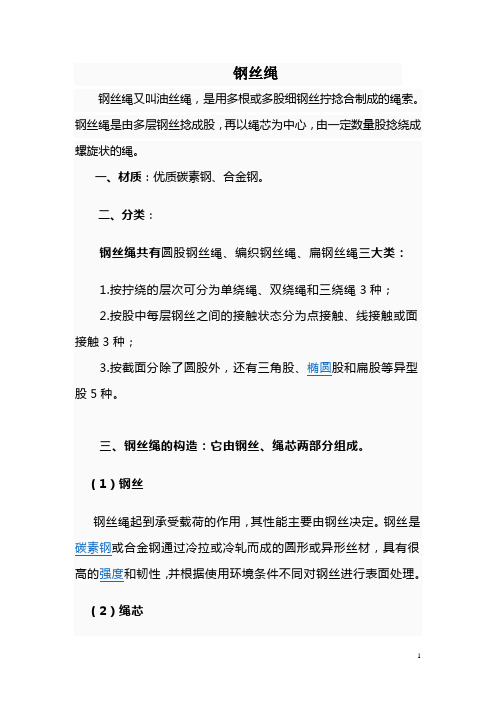

钢丝绳钢丝绳又叫油丝绳，是用多根或多股细钢丝拧捻合制成的绳索。

钢丝绳是由多层钢丝捻成股，再以绳芯为中心，由一定数量股捻绕成螺旋状的绳。

一、材质：优质碳素钢、合金钢。

二、分类：钢丝绳共有圆股钢丝绳、编织钢丝绳、扁钢丝绳三大类：1.按拧绕的层次可分为单绕绳、双绕绳和三绕绳3种；2.按股中每层钢丝之间的接触状态分为点接触、线接触或面接触3种；3.按截面分除了圆股外，还有三角股、椭圆股和扁股等异型股5种。

三、钢丝绳的构造：它由钢丝、绳芯两部分组成。

（1）钢丝钢丝绳起到承受载荷的作用，其性能主要由钢丝决定。

钢丝是碳素钢或合金钢通过冷拉或冷轧而成的圆形或异形丝材，具有很高的强度和韧性，并根据使用环境条件不同对钢丝进行表面处理。

（2）绳芯它是用来增加钢丝绳弹性和韧性、润滑铜丝、减轻摩擦，提高使用寿命的。

常用绳芯有机纤维（如麻、棉）、合成纤维、石棉芯（高温条件）或软金属等材料。

四、制作工艺：单绕绳由若干细钢丝围绕一根金属芯拧制而成，挠性差，反复弯曲时易磨损折断，主要用作不运动的拉紧索。

双绕绳由钢丝拧成股后再由股围绕绳芯拧成绳。

常用的绳芯为麻芯，高温作业宜用石棉芯或软钢丝拧成的金属芯。

制绳前绳芯浸涂润滑油，可减少钢丝间互相摩擦所引起的损伤。

双绕绳挠性较好，制造简便，应用最广。

三绕绳：以双绕绳作股再围绕双绕绳芯拧成绳，挠性好；但制造较复杂，且钢丝太细，容易磨损，故很少应用。

钢丝绳的绕制方向有顺绕和交绕两种。

钢丝拧成股的绕向与股拧成绳的绕向相同者称顺绕。

顺绕钢丝绳的钢丝间接触较好，挠性也较好，使用寿命长，但有扭转松散的趋向，不宜用作自由端悬吊重物的提升绳，可作为有刚性导轨对重物导行时的提升绳或牵引绳。

钢丝拧成股的绕向与股拧成绳的绕向相反者称交绕。

交绕的钢丝绳不易扭转松散，在起重作业中广泛使用。

a 右交互捻ZS：绳右捻，股左捻股捻的方向与股内钢丝捻的方向相反称交互捻。

b 左交互捻SZ：绳左捻，股右捻。

c 右同向捻ZZ：绳右捻，股右捻。

不锈钢钢丝绳工艺流程
不锈钢钢丝绳的工艺流程通常包括以下几个步骤：
1. 原材料准备：选择合适的不锈钢材料，并对其进行裁剪和清洗。

2. 绞线制造：将数根不锈钢丝绞合成芯线，可以采用不同的绞合方式，如平行绞合、左旋绞合、右旋绞合等。

3. 覆套制造：将绞好的芯线套上一层外层套管，常用的材料有PVC、尼龙等，用来提高不锈钢钢丝绳的耐磨性和保护外观。

4. 缠绕：将覆套好的不锈钢钢丝绳缠绕成所需的长度和直径，可以采用手工或机器进行。

5. 拉伸：将绕好的不锈钢钢丝绳放入拉伸机中，进行拉伸处理，以提高其强度和耐久性。

6. 压制：将拉伸后的不锈钢钢丝绳进行压制，使其形成所需的形状和连接接头。

7. 表面处理：根据需要可以对不锈钢钢丝绳进行表面处理，如抛光、喷砂等。

8. 检验：对制造好的不锈钢钢丝绳进行质量检验，如拉力测试、外观检查等，确保其质量符合标准要求。

9. 包装和出厂：将合格的不锈钢钢丝绳进行包装，并出厂销售。

钢丝绳的组成1. 什么是钢丝绳？钢丝绳是由许多细钢丝扭缠在一起而形成的结构强度较高的绳索。

它通常由钢丝和钢缆芯组成，并具有优异的拉伸强度、耐腐蚀性和抗疲劳性能。

钢丝绳在工程、航海、石油、建筑等领域广泛应用，被用于起重、牵引、固定等工作。

2. 钢丝绳的组成部分钢丝绳的组成主要包括以下几个部分：2.1 钢丝钢丝是钢丝绳的基本组成部分。

钢丝一般由高强度合金钢制成，具有良好的塑性、韧性和耐腐蚀性。

它们是通过冷拉、热拉或铁水井式拉拔工艺制成的。

钢丝的直径通常为0.15mm到6.4mm不等，根据使用环境和需求的不同，钢丝的直径和材质也会有所差异。

2.2 绳芯绳芯是钢丝绳内部的核心部分，通常由天然纤维、合成纤维或钢丝绳芯组成。

绳芯的主要功能是提供钢丝绳的柔软性和稳定性，并与钢丝紧密结合，以增加整个钢丝绳的强度和耐久性。

不同类型的钢丝绳采用的绳芯材料也不尽相同，例如，起重钢丝绳常使用钢丝绳芯，而海洋用钢丝绳则多采用合成纤维绳芯。

2.3 缠绕钢丝绳由多个钢丝通过特定的编织方式紧密结合在一起。

编织方式通常包括多股绳和单股绳两种形式。

多股绳是由多股钢丝又编织而成，常见的有6股、8股和19股等。

单股绳是由一股钢丝直接编织而成，其柔软性和柔韧性较好。

3. 钢丝绳的制造工艺钢丝绳的制造工艺主要包括以下几个步骤：3.1 钢丝的制备首先，需要选用合适的钢丝材料。

一般选择合金钢作为钢丝材料，其具有更高的强度和耐腐蚀性。

接下来，将选定的钢材进行冶炼、铸造和热处理，以获得适当的钢丝材料。

3.2 钢丝的拉拔钢丝材料经过热处理后，会进一步进行拉拔工艺。

拉拔是指将钢丝材料通过不断的拉伸和压制，使其形成所需的直径和强度。

此过程还可以使钢丝获得更好的机械性能和表面光洁度。

3.3 绳芯的制备根据钢丝绳的需求，选择合适的绳芯材料进行制备。

常见的绳芯材料包括天然纤维（如麻、棉）、合成纤维（如聚酯、聚丙烯）和钢丝绳芯。

绳芯通过特定的加工工艺形成，并与钢丝绳相结合。

钢丝绳加工工艺流程钢丝绳是一种由多股钢丝捻合而成的绳索，具有高强度、耐磨损、耐腐蚀等特点，广泛应用于吊装、牵引、索道等领域。

钢丝绳的加工工艺是钢丝绳制造的关键环节，下面将介绍钢丝绳加工的工艺流程。

一、原材料准备钢丝绳的制作主要使用高强度钢丝作为原材料。

在加工工艺开始之前，需要对钢丝进行清洁处理，以去除表面的油污和杂质。

同时，还需要对钢丝进行拉伸测试，以确保其符合设计要求的强度和韧性。

二、钢丝捻合钢丝绳的制作首先需要进行钢丝的捻合。

捻合是将多股钢丝按照一定的捻向和捻距进行捻合，形成钢丝绳的基本结构。

捻合时需要注意保持一定的捻向和捻距，以确保钢丝绳的强度和柔韧性。

三、绳芯填充绳芯是钢丝绳的内部支撑结构，起到增强绳索强度和稳定绳径的作用。

在钢丝绳加工过程中，需要将绳芯填充到钢丝绳的中心位置。

绳芯通常采用纤维材料或钢丝绳芯作为填充材料，填充时需要保证绳芯的均匀分布和紧密度。

四、绳股捻合绳股是由多股钢丝捻合而成的基本单元，钢丝绳由多个绳股组成。

在钢丝绳加工过程中，需要将绳股按照一定的捻向和捻距进行捻合。

绳股捻合时需要注意保持一定的捻向和捻距，以确保绳股的强度和柔韧性。

五、绳绕绳绕是将多个绳股按照一定的顺序和角度绕在一起，形成钢丝绳的最终结构。

绳绕时需要保持绳股的均匀分布和紧密度，以确保钢丝绳的整体强度和稳定性。

六、绳压绳压是指对钢丝绳进行压制和整形，使其外形规整、紧密。

绳压需要使用专用的绳压设备，对钢丝绳进行压制和整形处理，以确保钢丝绳的外形美观和使用性能。

七、防腐处理钢丝绳在实际使用中容易受到环境的腐蚀和氧化，为了延长钢丝绳的使用寿命，需要对其进行防腐处理。

常见的防腐处理方法包括镀锌、镀塑、热镀锌等，根据不同的使用环境和要求选择适合的防腐处理方法。

八、成品检测钢丝绳加工完成后，需要进行成品检测。

成品检测主要包括外观检查、尺寸测量、拉伸测试等。

通过成品检测可以确保钢丝绳符合设计要求和标准，具备良好的质量和可靠性。

钢丝绳规范最新标准一、钢丝绳的分类钢丝绳根据其结构、用途和制造工艺的不同，可分为以下几种类型：1. 普通钢丝绳：适用于一般起重和牵引作业。

2. 高强度钢丝绳：具有更高的抗拉强度，适用于重载作业。

3. 密封钢丝绳：表面涂层，适用于恶劣环境下的作业。

4. 纤维芯钢丝绳：内部由纤维材料构成，具有较好的弹性和抗疲劳性能。

二、钢丝绳的制造标准1. 材料要求：钢丝绳的制造材料应符合国家相关标准，确保其具有足够的强度和韧性。

2. 制造工艺：钢丝绳的制造应采用先进的工艺流程，确保其结构均匀、性能稳定。

3. 表面处理：根据使用环境的不同，钢丝绳表面应进行相应的防腐蚀、防锈处理。

三、钢丝绳的性能要求1. 抗拉强度：钢丝绳的抗拉强度应满足设计要求，保证其在最大负荷下的安全使用。

2. 弹性模量：钢丝绳应具有适当的弹性模量，以适应不同的工作条件。

3. 疲劳寿命：钢丝绳应具有足够的疲劳寿命，以减少更换频率，降低维护成本。

四、钢丝绳的检验与测试1. 外观检查：对钢丝绳的外观进行定期检查，确保无明显损伤和缺陷。

2. 力学性能测试：定期对钢丝绳进行力学性能测试，包括抗拉强度、弹性模量等。

3. 无损检测：采用无损检测技术，如超声波检测，确保钢丝绳内部无损伤。

五、钢丝绳的使用与维护1. 正确安装：钢丝绳的安装应严格按照操作规程进行，避免安装不当导致的损伤。

2. 定期检查：使用过程中应定期对钢丝绳进行检查，及时发现并处理问题。

3. 合理润滑：根据钢丝绳的使用环境和条件，进行合理的润滑，延长使用寿命。

4. 更换标准：制定钢丝绳的更换标准，一旦达到更换条件，应立即更换，避免安全事故。

六、安全与环保1. 安全规范：制定严格的安全操作规程，确保钢丝绳的使用安全。

2. 环保要求：钢丝绳的生产和使用过程中，应符合环保标准，减少对环境的影响。

七、结语钢丝绳作为重要的工业材料，其规范和标准的制定对于保障作业安全、提高作业效率具有重要意义。

随着技术的发展和行业标准的更新，钢丝绳的规范标准也应不断优化，以适应新的工业需求。

钢丝绳织造规范1. 引言本文档旨在确保钢丝绳织造过程中的质量和安全，为制造商和使用者提供统一的规范。

本规范适用于所有类型的钢丝绳织造，无论是作为建筑材料、运输工具还是其他用途。

2. 材料要求2.1 钢丝：应选择具有足够强度和耐久性的合格钢丝进行织造。

钢丝的材质应符合相关国家标准，并应进行质量检测和认证。

2.2 编织材料：应根据绳索用途选择合适的编织材料，如聚酯纤维、尼龙纤维等。

编织材料的质量应符合相关国家标准，并应进行质量检测和认证。

3. 织造工艺3.1 织造设备：应使用符合安全标准和规范的织造设备，确保操作人员的安全和生产的质量。

织造设备应经过定期的检测和维护，以确保其正常运行和有效性。

3.2 织造过程：在织造过程中，应正确操作织造设备，确保钢丝和编织材料的正确连接和织造密度的均匀性。

织造过程中应注重细节，避免出现任何质量缺陷或结构弱点。

3.3 质量控制：应建立严格的质量控制程序，对织造的钢丝绳进行质量检测和测试。

质量控制包括外观检查、强度测试、耐磨性测试等，以确保钢丝绳符合规范要求。

4. 安全要求4.1 操作人员安全：在织造过程中，应提供必要的安全设备和培训，确保操作人员的安全意识和操作技能。

操作人员应遵守相关的安全规定，并及时报告任何安全隐患。

4.2 产品安全：钢丝绳织造完成后，应进行安全测试和质量检验，确保产品的安全性和可靠性。

产品应贴有清晰的标识，包括其规格、承重能力等信息。

5. 维护和保养为确保钢丝绳的持久性和安全性，建议定期进行维护和保养。

维护包括清洁钢丝绳、检查存在的损坏和磨损，并根据需要进行必要的维修和更换。

6. 总结本规范依据钢丝绳织造过程的技术要求和安全要求制定，旨在提供一套统一的规范，以确保钢丝绳质量和安全性。

制造商和使用者应严格遵守本规范，并根据需要进行不同级别的质量控制和安全管理。

钢丝绳构造及制造工艺钢丝绳是由许多股钢丝按一定的方式编织而成的强度工具。

它主要由钢丝股、钢丝、和外层包覆材料构成。

1.钢丝股：钢丝股是由一束束的钢丝绳或合股织物编织而成的。

钢丝股根据需要可以分为单股、多股和合股。

单股钢丝股由一个束钢丝形成，适用于承受一定的静态和动态负荷。

多股钢丝股由多个束钢丝织成，具有更大的强度和承受能力。

合股钢丝股是由不同直径的股钢丝织成，具有更高的强度和更好的柔韧性。

2.钢丝：钢丝是钢丝绳制造的重要组成部分。

钢丝根据直径和材质可以分为不同类型，如炭素钢丝、合金钢丝和不锈钢丝。

钢丝的强度和抗腐蚀性能取决于材质和制造工艺。

3.外层包覆材料：为了保护钢丝和增加钢丝绳的耐磨性、抗腐蚀性和柔韧性，通常会在钢丝绳的外层进行包覆。

常用的包覆材料有聚乙烯、聚氨酯和橡胶等。

外层包覆材料的选择取决于使用环境和特定需求。

钢丝绳的制造工艺包括以下步骤：1.钢丝生产：钢丝通常是从钢坯中拉拔而成。

生产过程中，钢坯首先经过预热处理、酸洗、轧制和拉拔等工序，最终形成所需的直径和强度的钢丝。

2.钢丝股编织：根据钢丝绳的使用要求，将钢丝股按照一定的编织方式进行结构组合。

编织过程中需要注意钢丝股之间的平衡性和紧密度，以确保钢丝绳的整体性能。

3.钢丝绳成型：即在钢丝股编织完成后，将股钢丝固定在一起并整形成绳状。

常见的成型方法包括打结、焊接和扩压等。

4.外层包覆：为了增加钢丝绳的耐磨性和抗腐蚀性能，可以在钢丝绳的外层进行包覆处理。

包覆材料根据需要进行选择，可以通过喷涂、浸渍或挤压等工艺完成。

5.修整和测试：钢丝绳制造完成后，需要对其进行修整和测试。

修整包括修剪多余的钢丝和调整绳头的位置和形状。

测试主要包括拉伸测试、弯曲测试、磨损测试和腐蚀测试等，以确保钢丝绳的质量和性能。

总结：钢丝绳是一种重要的强度工具，它由钢丝股、钢丝和外层包覆材料构成。

制造过程主要包括钢丝生产、钢丝股编织、钢丝绳成型、外层包覆、修整和测试等步骤。

钢丝绳规格技术参数第一篇：钢丝绳规格技术参数（一）一、钢丝绳的定义钢丝绳是由多股细钢丝缠绕在一起组成的柔性物体，广泛应用于起重运输、矿山、桥梁、船舶等领域。

钢丝绳的负载能力和使用寿命取决于其规格和材料质量等参数。

二、钢丝绳的规格1. 直径：钢丝绳的直径是一个重要的规格参数，直径越大，负载能力也越大。

根据国际标准ISO2408:2004，钢丝绳的直径是指钢丝绳围绕一条中心线旋转一周后形成的圆周直径。

其规格一般以毫米（mm）为单位。

2. 结构：钢丝绳的结构也是一个重要的规格参数，通常由不同数量的股、股内的钢丝数目、钢丝扭向、股的扭向等因素组成。

常见的结构有：6×7、6×19、6×37、6×61、8×19、8×25、18×19、35W×7等。

3. 材质：钢丝绳上用钢丝的质量也是一个重要的规格参数。

一般来说，市场上标准化的钢丝绳采用的是全钢、铝合金钢、高强度钢等材质。

根据不同的使用环境和要求，还可以采用铜、镀锌钢丝等材质。

4. 其他参数：钢丝绳还有其他规格参数，如极限拉力、弹性模量、容许应力、表面状态等，这些参数影响着钢丝绳的承载能力和耐久性。

三、钢丝绳的标识为了保证钢丝绳的质量和安全使用，国际标准要求每个钢丝绳都应该标注清楚以下内容：1. 钢丝绳直径和结构；2. 材质和扭向；3. 极限拉力和表面状态；4. 制造日期和批次号；5. 制造商的名称和其他相关信息。

四、钢丝绳的应用钢丝绳广泛应用于建筑、矿山、船舶、机械等领域。

一般来说，使用时必须根据实际需求选择合适的规格、材料和应用环境。

其应用包括但不限于：起重运输、桥梁吊装、电力线路维护、矿山提升、船舶缆绳等。

五、总结钢丝绳的规格和材质质量是保证其安全性和工作效率的关键。

在选择和使用钢丝绳时要根据实际需求选取合适的规格，并注意检查钢丝绳的标识和表面状态，确保其质量和安全性。

第二篇：钢丝绳规格技术参数（二）一、钢丝绳的生产制造钢丝绳制造过程中对钢丝要求高，生产工艺、质量控制要求严格。

钢丝绳钢丝绳是起重机械中用于悬吊、牵引或捆缚重物的挠性件。

它是由许多根直径为0.4~2mm，抗拉强度为1200~2200MPa的钢丝按一定规则捻制而成。

按照捻制方法不同，分为单绕、双绕和三绕，土木工程施工中常用的是双绕钢丝绳，它是由钢丝捻成股，再由多股围绕绳芯绕成绳。

双绕钢丝绳按照捻制方向分为同向绕、交叉绕和混合绕三种，如图8-3所示。

同向绕是钢丝捻成股的方向与股捻成绳的方向相同，这种绳的挠性好、表面光滑磨损小，但易松散和扭转，不宜用来悬吊重物。

交叉绕是指钢丝捻成股的方向与股捻成绳的方向相反，这种绳不易松散和扭转，宜作起吊绳，但挠性差。

混合绕指相邻的两股的钢丝绕向相反，性能介于两者之间，制造复杂，用得较少。

a) b) c)a) 同向绕 b) 交叉绕 c) 混合绕图8-3 双绕钢丝绳的绕向钢丝绳按每股钢丝数量的不同又可分为6×19，6×37和6×61三种。

6×19钢丝绳在绳的直径相同的情况下，钢丝粗，比较耐磨，但较硬，不易弯曲，一般用作缆风绳；6×37钢丝绳比较柔软可用作穿滑车组和吊索；6×61钢丝绳质地软，主要用于重型起重机械中。

钢丝绳在选用时应考虑多根钢丝的受力不均匀性及其用途，钢丝绳的允许拉力[F g]按下式计算：（8-1）式中：F g——钢丝绳的钢丝破断拉力总和(kN)；α——换算系数（考虑钢丝受力不均匀性），见表8-1；K——安全系数，见表8-2。
