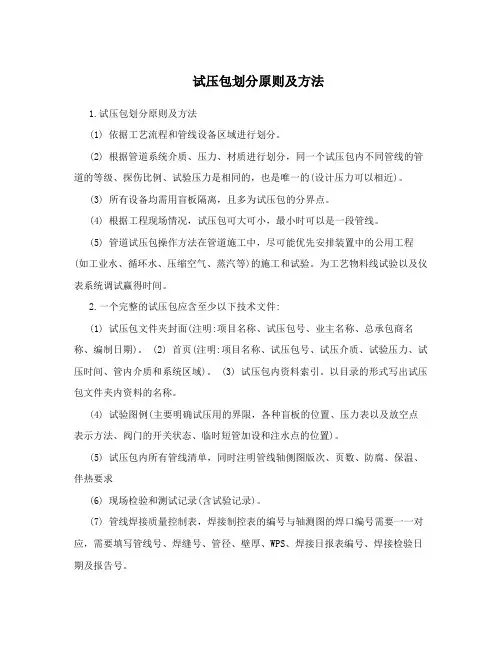

试压包划分原则及方法1.试压包划分原则及方法(1) 依据工艺流程和管线设备区域进行划分。

(2) 根据管道系统介质、压力、材质进行划分，同一个试压包内不同管线的管道的等级、探伤比例、试验压力是相同的，也是唯一的(设计压力可以相近)。

(3) 所有设备均需用盲板隔离，且多为试压包的分界点。

(4) 根据工程现场情况，试压包可大可小，最小时可以是一段管线。

(5) 管道试压包操作方法在管道施工中，尽可能优先安排装置中的公用工程(如工业水、循环水、压缩空气、蒸汽等)的施工和试验。

为工艺物料线试验以及仪表系统调试赢得时间。

2.一个完整的试压包应含至少以下技术文件:(1) 试压包文件夹封面(注明:项目名称、试压包号、业主名称、总承包商名称、编制日期)。

(2) 首页(注明:项目名称、试压包号、试压介质、试验压力、试压时间、管内介质和系统区域)。

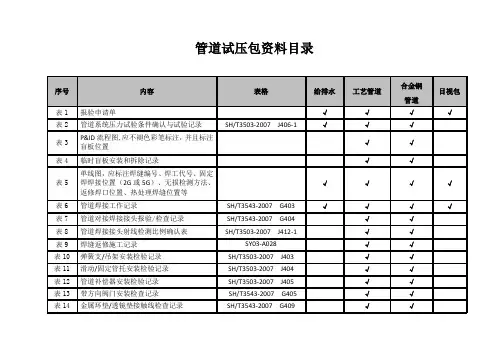

(3) 试压包内资料索引。

以目录的形式写出试压包文件夹内资料的名称。

(4) 试验图例(主要明确试压用的界限，各种盲板的位置、压力表以及放空点表示方法、阀门的开关状态、临时短管加设和注水点的位置)。

(5) 试压包内所有管线清单，同时注明管线轴侧图版次、页数、防腐、保温、伴热要求(6) 现场检验和测试记录(含试验记录)。

(7) 管线焊接质量控制表，焊接制控表的编号与轴测图的焊口编号需要一一对应，需要填写管线号、焊缝号、管径、壁厚、WPS、焊接日报表编号、焊接检验日期及报告号。

(8) 试压前的尾项清单记录。

(9) 试压后单机试车前尾顶清单记录。

(10) 管道试验证明书。

(11) 试压包中试验系统的流程图(需按图例要求清晰标注试验管线、试验界限、压力表、放空点的,位置和阀门的开关状态、盲板的位置等)。

(12) 试压包内所有管线的轴侧图(设计轴侧图中各个版次以便备查和管道施工签证)。

(13) 带焊缝编号的二次设计图，即单线图纪录，可与轴侧图合为一体。

(14) 无损检测报告，主要为磁粉、着色、超声波、射线检查报告。

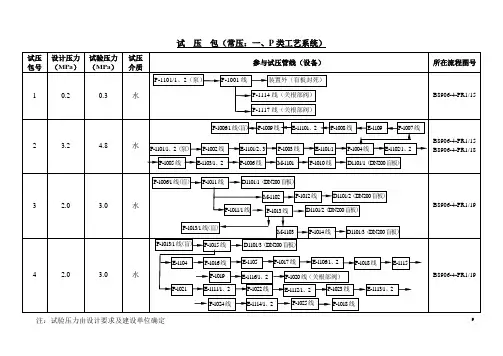

试压包（常压：一、P类工艺系统）注：试验压力由设计要求及建设单位确定- 9 -试压包（常压：一、P类工艺系统）注：试验压力由设计要求及建设单位确定- 10 -试压包注：试验压力由设计要求及建设单位确定- 11 -试压包（常压：一、P类工艺系统）注：试验压力由设计要求及建设单位确定- 12 -试压包（常压：一、P类工艺系统）注：试验压力由设计要求及建设单位确定- 13 -试压包（常压：一、P类工艺系统）注：试验压力由设计要求及建设单位确定- 14 -试压包（常压：二、污油系统）注：试验压力由设计要求及建设单位确定- 15 -试压包（常压：二、污油系统）注：试验压力由设计要求及建设单位确定- 16 -注：试验压力由设计要求及建设单位确定- 17 -试 压 包（常压：三、循环水系统）试压包（常压：三、循环水系统）注：试验压力由设计要求及建设单位确定- 18 -试压包（常压：四、凝结水系统）注：试验压力由设计要求及建设单位确定- 19 -试压包（常压：四、凝结水系统）注：试验压力由设计要求及建设单位确定- 20 -试压包（常压：五、软化水系统）注：试验压力由设计要求及建设单位确定- 21 -试压包（常压：六、新鲜水系统）注：试验压力由设计要求及建设单位确定- 22 -试压包（常压：七、除氧水系统）注：试验压力由设计要求及建设单位确定- 23 -试压包（常压：九、含油【盐】污水系统）注：试验压力由设计要求及建设单位确定- 24 -试压包（常压：十、化学药剂系统）注：试验压力由设计要求及建设单位确定- 25 -试压包（常压：十一、碱液【碱渣】系统）注：试验压力由设计要求及建设单位确定- 26 -试压包（常压：十三、燃料油系统）注：试验压力由设计要求及建设单位确定- 27 -试压包（常压：十五、封油系统）注：试验压力由设计要求及建设单位确定- 28 -试压包（常压：十七、净化风系统）注：试验压力由设计要求及建设单位确定- 29 -试压包（常压：十九、氮气系统）注：试验压力由设计要求及建设单位确定- 30 -试压包（常压：二十、中压蒸汽系统）注：试验压力由设计要求及建设单位确定- 31 -试压包（常压：二十、中压蒸汽系统）注：试验压力由设计要求及建设单位确定- 32 -试压包（常压：二十、中压蒸汽系统）注：试验压力由设计要求及建设单位确定- 33 -试压包（常压：二十、中压蒸汽系统）注：试验压力由设计要求及建设单位确定- 34 -试压包（常压：二十、中压蒸汽系统）注：试验压力由设计要求及建设单位确定- 35 -试压包（常压：二十、中压蒸汽系统）注：试验压力由设计要求及建设单位确定- 36 -试压包（二十、中压蒸汽系统）注：试验压力由设计要求及建设单位确定- 37 -试压包（催化：二十二、P类工艺系统）注：试验压力由设计要求及建设单位确定- 38 -试压包（催化：二十二、P类工艺系统）注：试验压力由设计要求及建设单位确定- 39 -试压包（催化：二十二、P类工艺系统）注：试验压力由设计要求及建设单位确定- 40 -试压包（催化：二十二、P类工艺系统）注：试验压力由设计要求及建设单位确定- 41 -试压包（催化：二十二、P类工艺系统）注：试验压力由设计要求及建设单位确定- 42 -试压包（催化：二十三、放空系统）注：试验压力由设计要求及建设单位确定- 43 -试压包（催化：二十四、低压蒸气系统）注：试验压力由设计要求及建设单位确定- 44 -试压包（催化：二十四、低压蒸汽系统）注：试验压力由设计要求及建设单位确定- 45 -试压包（催化：二十四、低压蒸汽系统）注：试验压力由设计要求及建设单位确定- 46 -试压包（催化：二十四、低压蒸汽系统）注：试验压力由设计要求及建设单位确定- 47 -试压包（催化：二十五、循环水系统）注：试验压力由设计要求及建设单位确定- 48 -试压包（催化：二十五、循环水系统）注：试验压力由设计要求及建设单位确定- 49 -试压包（催化：二十六、除盐水系统）注：试验压力由设计要求及建设单位确定- 50 -试压包（催化：二十六、除盐水系统）注：试验压力由设计要求及建设单位确定- 51 -试压包注：试验压力由设计要求及建设单位确定- 52 -注：试验压力由设计要求及建设单位确定- 53 -。
