contents •桥梁工程概述•桥梁施工基础知识•桥梁下部结构施工技术•桥梁上部结构施工技术•桥梁附属设施施工技术•桥梁工程施工质量控制与验收•桥梁工程施工安全与环境保护•桥梁工程维修养护与加固改造目录01桥梁工程概述桥梁定义与分类定义分类桥梁发展历史古代桥梁古代桥梁多采用木材、石材等天然材料，结构形式相对简单，如木梁桥、石拱桥等。
近代桥梁随着工业革命和科技进步，桥梁建设进入了一个新的时期，出现了钢筋混凝土桥、预应力混凝土桥等新型结构。
现代桥梁现代桥梁建设更加注重美学、环保和可持续发展，如景观桥、生态桥等，同时，新型材料和技术的应用也推动了桥梁建设的不断创新。
桥梁工程重要性交通枢纽01社会效益02经济价值0302桥梁施工基础知识施工准备工作进行施工前的地质勘察和桥梁设计，确定施工方案和工艺流程。
编制施工组织设计，明确施工任务、资源需求和进度计划。
搭建临时设施，如工地办公室、仓库、宿舍等，确保施工顺利进行。
根据设计要求，采购和储备所需的施工材料，如钢筋、水泥、砂石等。
勘察与设计施工组织设计临时设施建设施工材料准备材料选择设备选择材料与设备检验030201施工材料与设备选择施工现场布置与管理01020304现场布置安全管理环境保护进度管理03桥梁下部结构施工技术桩基础施工技术人工挖孔桩钻孔灌注桩阐述人工挖孔的施工流程、安全措施和质量控制要点，包括挖孔、护壁、钢筋笼制作与安装、混凝土灌注等环节。
预制桩施工承台施工墩身施工介绍墩身模板的选择与安装、钢筋加工与绑扎、混凝土浇筑与振捣、拆模与养护等施工步骤，以及高墩施工的特殊要求。
阐述导墙的作用、设计原则、施工方导墙制作阐述水下混凝土灌注的原理、导管法灌注工艺流程、混凝土性能要求以及混凝土灌注介绍泥浆的组成、性能指标、制备方法以及泥浆的循环与净化处理措施。
泥浆制备与处理成槽施工介绍钢筋笼的制作方法、吊装设备和吊装工艺，以及钢筋笼的入槽定位措钢筋笼制作与吊装020103040504桥梁上部结构施工技术1 2 3预制梁板生产工艺流程预制梁板安装方法预制梁板连接与加固技术预制梁板安装技术现浇梁板施工技术现浇梁板支架与模板设计01钢筋加工与安装技术02混凝土浇筑与养护技术03悬臂浇筑与悬臂拼装技术悬臂浇筑施工工艺流程悬臂拼装施工方法悬臂浇筑与悬臂拼装结合技术顶推法与转体法施工技术顶推法施工工艺流程转体法施工原理及分类转体法施工关键技术05桥梁附属设施施工技术清除桥面杂物，整平桥面，确保铺装层与桥面板紧密贴合。
最新深水桥梁的基础施工技术-工程课件1. 前言随着经济的不断发展，交通铁路建设也变得越来越重要。
同时，为了跨越一些海峡和深海，建造深水桥梁成为了新的方式。
在这篇工程课件中，我们将介绍最新深水桥梁的基础施工技术。
2. 深水桥梁的发展历程深水桥梁是一种跨越深水峡谷和其他水域障碍的桥梁，通常用于大型陆地和水路交通设施中。
深水桥梁的设计和建造经历了几十年的发展，以应对日益增长的交通需求和技术挑战。
最早的深水桥梁是使用钻机和沉箱的技术建造的。
然而，这种技术在建设时需要进行大量的筹备工作，并且需要大量的人力和物力投入，同时还需要时间进行构建。
随着技术的迅猛发展，深海装置和设备的使用开始越来越普遍。
深水桥梁建筑技术不断提高，如振动沉桩、冲击沉桩、静压沉桩、高压喷送桥基、重力桩、桩翼墙船和框架共同使用等。
3. 深水桥梁的基础施工技术3.1 桩基础桩基础广泛应用于深水桥梁的建设中，特别是在海岸附近，因为深海底部的地基通常比陆地更不稳定。
桩基础包含振动沉桩、震荡驱动桩、冲击沉桩、静压沉桩、管桩、钻孔桩等多种类型。
桩基础的建设过程包括预制桩的运输、桩基筏装载、桩位施工、桩安装、桩引绳和拉桩等环节。
桩基础施工需要高度精确，因为即使出现微小错误也可能导致结构体的损坏或完全崩溃。
3.2 船舶施工平台在深海安装桥墩时，船只构成了一种有效的施工平台。
对于海上环境的挑战，大多数的桥梁施工船只都需要配备动力、控制系统和稳定设备。
由于工程需要，船身造型还必须符合高要求，如吃水、航速和运载能力。
施工船只的定位和移动是一个重要的挑战，因为它需要在恶劣的海上气象条件下进行操作。
例如，大型风暴、狂风暴雨等条件都会对船只的定位造成不利影响。
在这种情况下，施工人员必须小心地监控船只的位置，以确保它们能在恶劣天气下保持稳定。
3.3 海床寻找和修饰在建造深水桥梁之前，需要对海床进行寻找和修饰。
这是为了确保施工成本更低和工期更短。
除此之外，海床寻找和修饰还有助于确保桥梁的建造在将来的使用中不会遭遇意外。

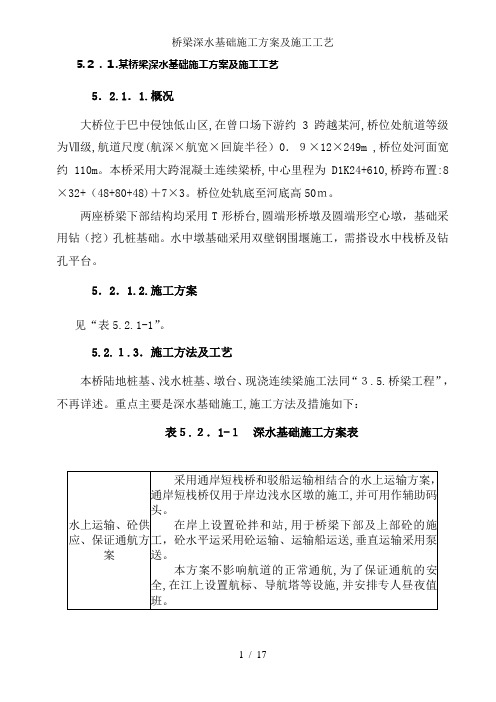

5.２．１.某桥梁深水基础施工方案及施工工艺5．2.1．1.概况大桥位于巴中侵蚀低山区,在曾口场下游约3跨越某河,桥位处航道等级为Ⅶ级,航道尺度(航深×航宽×回旋半径）0．９×12×249m ,桥位处河面宽约110m。
本桥采用大跨混凝土连续梁桥,中心里程为D1K24+610,桥跨布置:8×32+（48+80+48)＋7×3。
桥位处轨底至河底高50ｍ。
两座桥梁下部结构均采用T形桥台,圆端形桥墩及圆端形空心墩，基础采用钻（挖）孔桩基础。
水中墩基础采用双壁钢围堰施工，需搭设水中栈桥及钻孔平台。
5．2．1.2.施工方案见“表5.2.1-1”。
5.2.１.3．施工方法及工艺本桥陆地桩基、浅水桩基、墩台、现浇连续梁施工法同“３.5.桥梁工程”，不再详述。
重点主要是深水基础施工,施工方法及措施如下：表５.２．1-１深水基础施工方案表5.２．1.3.１．施工栈桥施工分别从两岸浅水区修建便道,再分别搭设栈桥,栈桥宽６ｍ，栈桥为15ｍ一跨,每个临时墩布置3根Φ８0钢管桩、桩间设置横向剪刀撑连接系，桩顶设置钢结构分配梁,栈桥梁部采用贝雷梁拼装、铺设桥面板,栈桥及桥墩基础施工平台连接，以保证吊机到墩位作业。
具体见施工栈桥示意图5．2.1-1。
栈桥基础采用打入钢管桩,钢管桩顶部设型钢承台,承台上设钢支座，沿线路纵向架设贝雷梁,贝雷梁上部沿栈桥横纵向架设工字钢作桥面分配梁，及贝雷梁之间联结采用勾头螺栓连接，上部铺设钢板,及工字梁焊接。
贝雷梁横向之间设剪刀撑,确保施工栈桥整体稳定。
钢管桩直径采用Φ60，钢板壁厚1２,长度根据设计荷载及地质状况综合考虑布设要求经计算确定。
(1)钢管桩施工履带吊停放在已施工完成的施工便道,吊装悬臂导向定位支架，悬臂导向定位支架精确就位后，运输钢管桩就位。
履带吊机起吊底节钢管桩吊至设计桩位并插桩，让钢管桩自沉入土,待一组全部钢管桩就位后,用履带吊将振动锤及液压夹钳吊至钢管桩顶口，用液压夹钳将钢管桩顶口夹住检查桩的垂直度满足要求后，开动振动锤振动,每次振动持续时间不宜超过１0~15,过长则振动锤易遭到破坏，太短则难以下沉。
桥梁工程施工技术培训教材及培训PPT（共300余页，内容全面）
桥梁工程施工技术培训课件，主要内容包括：
第一章桥梁工程基础知识
第二章通用施工技术要点
第三章主要分部工程施工要点
第一节桥梁基础施工
第二节围堰施工
第三节墩台施工
第四节膺架（支架）现浇梁施工
第五节移动模架现浇梁施工
第六节连续梁（刚构）悬浇施工
第七节拱桥施工
第八节斜拉桥施工
第九节桥梁支座施工
第十节桥面系和附属结构施工
……
第四章质量通病及处理措施
第五章主要风险源及安全技术措施
第六章典型案例分析
……
培训教材202页，配套培训PPT116页。
钢板桩围堰无水开挖
移动模架法施工
移动模架逐孔现浇施工
钻孔桩基础挖孔桩基础钢板桩围堰
挂篮的基本构造
挂篮拼装
连续梁施工技术
梁式桥内支撑
索塔施工移动模架
移动模架拼装监控重点。
•桥梁施工基础知识•桥梁下部结构施工技术•桥梁上部结构施工技术•桥梁附属设施施工技术目•现场安全管理与质量控制•环境保护与绿色施工技术在桥梁施工中的应用录桥梁分类与结构形式桥梁分类结构形式特点桥梁施工基本原则与流程基本原则施工流程常用施工方法及特点支架现浇法在支架上浇筑混凝土，达到设计强度后拆除模板和支架。
适用于小跨径桥梁或交通不便的地区。
悬臂浇筑法从桥墩开始，两侧对称逐段浇筑混凝土，并张拉预应力筋。
适用于大跨径桥梁或深水地区。
转体施工法将桥梁结构在非设计轴线位置制作成形后，通过转体就位的一种施工方法。
适用于跨越深谷、急流及公铁立交的桥梁。
顶推施工法用纵向预应力筋将预制节段张拉连接成整体，然后通过水平千斤顶施力，将梁体向前顶推出预制场地。
适用于中等跨径的桥梁。
钻孔灌注桩施工人工挖孔桩施工沉管灌注桩施工030201桩基础施工方法承台与墩身施工技术承台施工技术墩身施工技术根据墩身高度和截面尺寸，选择合适的模板和支撑系统，进行钢筋绑扎、混凝土浇筑与养护等施工。
桥台与挡土墙施工技术桥台施工技术桥台类型包括重力式桥台、轻型桥台等，施工步骤包括基坑开挖、基底处理、模板安装、钢筋绑扎、混凝土浇筑与养护等。
挡土墙施工技术根据挡土墙类型和地质条件，选择合适的基坑开挖方式，进行基底处理、模板安装、钢筋绑扎、混凝土浇筑与养护等施工。
同时需注意挡土墙的排水和防护措施。
逐孔施工法01顶推施工法02悬臂施工法03有支架施工法无支架施工法斜拉桥和悬索桥上部结构施工方法斜拉桥施工方法悬索桥施工方法桥面系及附属设施施工方法桥面铺装层施工排水系统施工伸缩缝安装人行道、栏杆等附属设施安装伸缩缝类型选择伸缩缝预留槽口处理伸缩缝安装定位伸缩缝调整与固定伸缩缝安装与调整技术根据桥梁设计要求和安全性能需求，选择合适的防撞护栏类型。
防撞护栏类型选择防撞护栏基础施工防撞护栏安装与固定人行道安装在桥梁两侧设置防撞护栏基础，确保基础牢固、稳定。
将防撞护栏准确安装在基础上，并采用专用连接件进行固定，确保其稳定性和防撞性能。
