电压和电压表的使用资料

L1 两端的电压 L2 两端的电压 两灯串联部分两端的总电压 电源两端的电压
U1/ V
U2/ V
U/V
U'/ V
串联电压
串联电路总电压等于各部分两端电压之和。
L1
L2
U=U1+U2
U1
U2
U
并联电压
猜一猜
并联电路两端的总电压U与各支路两端 的电压U1、U2有怎样的关系？
猜想1：并联电路两端的总电压U与各支路 两端的电压U1、U2相等；
3. 如图所示,闭合开关S后,电压表的示数为2.4V,则灯L2两端的电压为___2_V.4, 电源电压为 2.4 V.
4. 如图所示,电源电压9V保持不变,当开关S闭合时,灯泡L1、L2均正常发光,电
压表的示数为3V,则灯泡L1两端的电压是
6 V,灯泡L2两端的电压是
_____3___V.
5. 如图所示,在“探究串联电路中电压的规律”时,小雨同学用电压表测出 Uab=3V,Ubc=3V,Uac=6V,在表格中记录数据后,下一步应该做的是 (D )
A. 整理器材,分析数据,得出结论 B. 对换L1和L2的位置,再测出一组电压值 C. 改变电源电压,再测出几组电压值 D. 换用不同规格的小灯泡,再测出几组电压值
6. (2021·益阳)关于如图所示的实物电路,在S1、S2都闭合后,下列说法正确的
是 ( )C A. 通过L1与L2的电流一定相等 B. 通过L1与L2的电流一定不相等 C. L1与L2两端的电压一定相等 D. L1与L2两端的电压之和等于电源电压
5.如图所示,电源电压保持不变,当开关S1闭合、S2断开时,电压表的示数是3V;
当开关S1断开、S2闭合时,电压表的示数是4.5V,则灯L1、L2两端的电压分别为

电压的方向
电压的方向由高电位指向 低电位。
电压的单位
伏特（V）
国际单位制中的电压单位，常用的还有千伏（kV）、毫伏（mV）。
换算关系
1kV=1000V，1V=1000mV。
电压的作用
01
02
03
04
维持电流
电压是维持电流持续流动的根 本原因。
驱动电子流动
电压使电子从高电位流向低电 位。
传输能量
电压在电路中传输电能，为各 种电子设备提供动力。
根据测量精度要求，选择合适精度的 电压表。高精度电压表能够提供更准 确的测量结果，但价格也相对较高。
正确连接电压表
确认电源关闭
在连接电压表之前，确保相关电 源已经关闭，以保障安全。
正确连接正负极
根据被测电压的正负极性，将电压 表的正极接至正极，负极接至负极。 错误的极性连接可能导致电压表损 坏或测量结果不准确。
多功能电压表
除了测量电压外，还具有其他 功能，如测量电流、电阻等。
03 电压表的使用方法
正确选择电压表
电压表的量程选择
根据被测电压的大小，选择合适的电 压表量程。确保电压表的量程大于被 测电压，避免测量误差或损坏电压表。
电压表的精度选择
电压表的输入阻抗
了解电压表的输入阻抗，以确保在测 量时不会对电路造成影响。高输入阻 抗的电压表能够减小测量时对电路的 干扰。
校准电压表时，应使用标准电 源或已知准确值的电阻箱进行 校准，以确保测量准确度。
校准过程中，应检查电压表的 量程选择是否正确，避免量程 过大或过小引起的误差。
电压表的故障排除
如果电压表出现指针不动、读数偏差、显示异常等问题，应及时进行故障排除。 检查电压表的电源是否正常，表笔接触是否良好，电路板是否有烧焦或损坏。

练习1.在○内填上适当的电表，并标出“+”、 “-”接线柱
L
+A-
- V+
练习2.在图所示电路中，开关闭合后，会出
现的后果是（ D ）
A.电流表与电压表被烧坏
B.电流表与电压表都不会被烧坏
C.只有电压表会被烧坏
D.只有电流表会被烧坏
练习3.下图中的灯泡是如何连接的？
练习4.如图所示，已知两只灯泡L1和L2是串联 的，则在①、②和③三个电表中（电流表或电 压表）判断正确的是 ( )
电压表与电流表的共同点与区别
（1）共同点：
接线柱的连接规则相同，都是使电流 “＋”进“－”出；量程的选择规则相 同，都不能让待测值超过量程，测量前 应进行估计或试触；读数程序相同，都
应先看清量程和分度值再读数。
区别：可通过下表进行比较
相当于 铜导线
空气
三、想想做做----电池的串联
A
生活中，常常把电池串联起来使用。 分别
输电用的高压电 线的电压可达10 000 伏特、330000伏， 500 000伏特
大型发电机电压1.5 ×104V
二、电压的测量——电压表
二.电压的测量——电压表
接线柱： - 3 15 量 程：0-3V；0-15V 分度值：0.1V；0.5V

回答问题
电压表应该怎样跟被测用电器连接？
1、电压表应该与被测的用电器并联。 2、要使电流从电压表的“+”接线柱流 入，从“－”接线柱流出；
+V -
*电压表测用电器电压时若接线柱接反会产生什么现象？应用小量程选了大 量程接线柱会有什么现象？应用大量程选了小量程接线柱会有什么现象？。

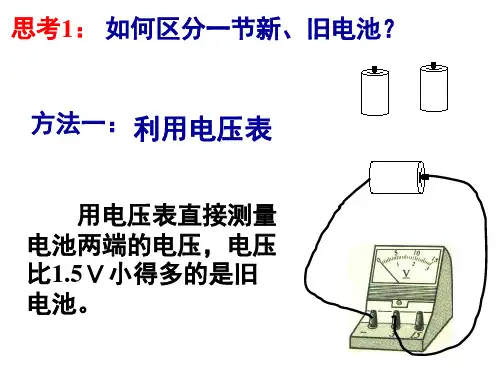

*电压表能否直接接到电源两极？若接了会否损坏电压表或电源？

电压和电压表的使用上课课件一、教学内容本节课的内容选自《电路基础》第四章第一节，主题为“电压和电压表的使用”。

详细内容包括电压的定义、电压的测量原理、电压表的种类及其使用方法。

重点讲解电压的测量原理，以及如何正确使用电压表进行电压测量。

二、教学目标1. 理解电压的概念，掌握电压的定义及其单位。

2. 学会电压表的正确使用方法，能够进行简单的电压测量。

3. 了解电压表的种类及其特点，能根据实际情况选择合适的电压表。

三、教学难点与重点教学难点：电压的测量原理，电压表的正确使用方法。

教学重点：电压的概念，电压表的选用及操作。

四、教具与学具准备1. 教具：电压表、演示电路、多媒体设备。

2. 学具：电压表、实验电路、导线、电池。

五、教学过程1. 导入：通过展示一个简单的电路，提出问题：“电压是什么？如何测量电压？”引发学生思考。

2. 理论讲解：a. 讲解电压的概念，定义电压及其单位。

b. 分析电压的测量原理，介绍电压表的种类及其特点。

3. 实践操作：a. 演示电压表的使用方法，包括电压表的连接、操作步骤等。

b. 学生分组进行实验，使用电压表测量不同电路的电压，观察电压表读数的变化。

4. 例题讲解：a. 分析一个具体的电压测量问题，讲解解题思路。

b. 引导学生思考如何选用合适的电压表进行测量。

5. 随堂练习：设计几个不同难度的练习题，让学生巩固电压测量方法。

六、板书设计1. 电压的定义、单位。

2. 电压表的种类、特点及使用方法。

3. 电压测量步骤及注意事项。

七、作业设计1. 作业题目：a. 解释电压的概念，并说明电压的单位。

b. 简述电压表的种类及特点，如何选用合适的电压表。

c. 根据《电路基础》第四章第一节内容，设计一个简单的电压测量实验。

2. 答案：a. 电压是电势差的度量，单位为伏特（V）。

b. 电压表分为指针式电压表和数字式电压表，根据测量范围和精度要求选择合适的电压表。

c. 实验方案：使用一个电池、一个电阻和一个电压表，测量电阻两端的电压。
