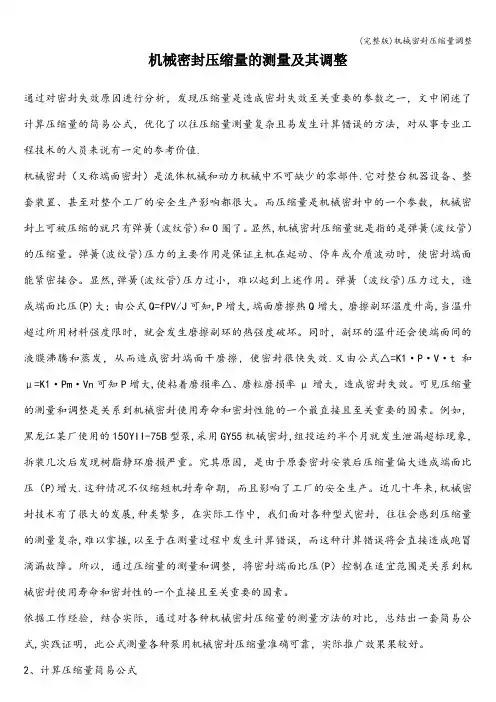

机械密封压缩量的测量及其调整通过对密封失效原因进行分析，发现压缩量是造成密封失效至关重要的参数之一，文中阐述了计算压缩量的简易公式，优化了以往压缩量测量复杂且易发生计算错误的方法，对从事专业工程技术的人员来说有一定的参考价值.机械密封（又称端面密封）是流体机械和动力机械中不可缺少的零部件.它对整台机器设备、整套装置、甚至对整个工厂的安全生产影响都很大。

而压缩量是机械密封中的一个参数，机械密封上可被压缩的就只有弹簧（波纹管)和O圈了。

显然,机械密封压缩量就是指的是弹簧(波纹管）的压缩量。

弹簧(波纹管)压力的主要作用是保证主机在起动、停车或介质波动时，使密封端面能紧密接合。

显然,弹簧(波纹管)压力过小，难以起到上述作用。

弹簧（波纹管)压力过大，造成端面比压(P)大；由公式Q=fPV/J可知,P增大,端面磨擦热Q增大，磨擦副环温度升高,当温升超过所用材料强度限时，就会发生磨擦副环的热强度破坏。

同时，副环的温升还会使端面间的液膜沸腾和蒸发，从而造成密封端面干磨擦，使密封很快失效.又由公式△=K1·P·V·t和μ=K1·Pm·Vn可知P增大,使粘着磨损率△、磨粒磨损率μ增大，造成密封失效。

可见压缩量的测量和调整是关系到机械密封使用寿命和密封性能的一个最直接且至关重要的因素。

例如，黑龙江某厂使用的150YII-75B型泵,采用GY55机械密封，组投运约半个月就发生泄漏超标现象，拆装几次后发现树脂静环磨损严重。

究其原因，是由于原套密封安装后压缩量偏大造成端面比压（P)增大.这种情况不仅缩短机封寿命期，而且影响了工厂的安全生产。

近几十年来,机械密封技术有了很大的发展,种类繁多，在实际工作中，我们面对各种型式密封，往往会感到压缩量的测量复杂,难以掌握,以至于在测量过程中发生计算错误，而这种计算错误将会直接造成跑冒滴漏故障。

所以，通过压缩量的测量和调整，将密封端面比压(P）控制在适宜范围是关系到机械密封使用寿命和密封性的一个直接且至关重要的因素。

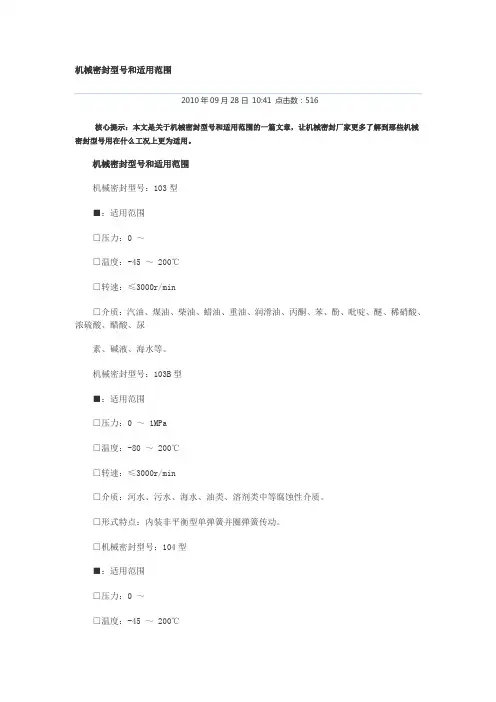

机械密封型号和适用范围核心提示：本文是关于机械密封型号和适用范围的一篇文章，让机械密封厂家更多了解到那些机械密封型号用在什么工况上更为适用。

机械密封型号和适用范围机械密封型号：103型■：适用范围□压力：0 ～□温度：-45 ～ 200℃□转速：≤3000r/min□介质：汽油、煤油、柴油、蜡油、重油、润滑油、丙酮、苯、酚、吡啶、醚、稀硝酸、浓硫酸、醋酸、尿素、碱液、海水等。

机械密封型号：103B型■：适用范围□压力：0 ～ 1MPa□温度：-80 ～ 200℃□转速：≤3000r/min□介质：河水、污水、海水、油类、溶剂类中等腐蚀性介质。

□形式特点：内装非平衡型单弹簧并圈弹簧传动。

□机械密封型号：104型■：适用范围□压力：0 ～□温度：-45 ～ 200℃□介质：汽油、煤油、柴油、蜡油、重油、润滑油、丙酮、苯、酚、吡啶、醚、稀硝酸、浓硫酸、醋酸、尿素、碱液、海水等。

机械密封型号：105型■：适用范围□压力：0 ～□温度：-20 ～ 200℃□转速：≤3000r/min□轴径：35 ～120□介质：油类、苯、酚、稀硝酸。

□形式特点：105型为内装式、单端面、小弹簧、非平衡型、螺钉传动泵用机械密封。

符合JB14752-75标准。

机械密封型号：108型■：适用范围□压力：0 ～□温度：0 ～ 120℃□转速：≤3000r/min□介质：弱酸、弱碱等一般腐蚀性介质。

□形式特点：内装式、单端面、带弹簧传动、非平衡型。

弹簧旋向与泵轴旋向有关。

机械密封型号：109型■：适用范围□压力：0 ～□温度：-45 ～ 200℃□介质：汽油、煤油、柴油、蜡油、重油、润滑油、丙酮、苯、酚、吡啶、醚、稀硝酸、浓硫酸、醋酸、尿素、碱液、海水等。

机械密封型号：110型■：适用范围□压力：0 ～□温度：-45 ～ 200℃□转速：≤3000r/min□介质：汽油、煤油、柴油、蜡油、重油、润滑油、丙酮、苯、酚、吡啶、醚、稀硝酸、浓硫酸、醋酸、尿素、碱液、海水等。

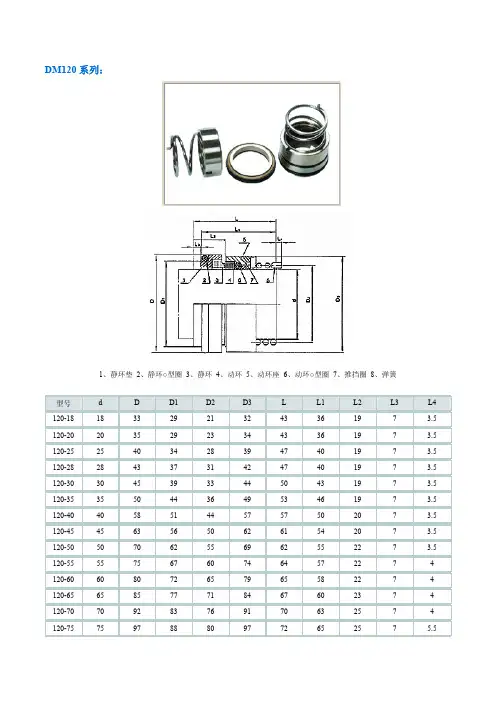

DM120系列：1、静环垫2、静环○型圈3、静环4、动环5、动环座6、动环○型圈7、推挡圈8、弹簧型号 d D D1 D2 D3 L L1 L2 L3 L4 120-18 18 33 29 21 32 43 36 19 7 3.5 120-20 20 35 29 23 34 43 36 19 7 3.5 120-25 25 40 34 28 39 47 40 19 7 3.5 120-28 28 43 37 31 42 47 40 19 7 3.5 120-30 30 45 39 33 44 50 43 19 7 3.5 120-35 35 50 44 36 49 53 46 19 7 3.5 120-40 40 58 51 44 57 57 50 20 7 3.5 120-45 45 63 56 50 62 61 54 20 7 3.5 120-50 50 70 62 55 69 62 55 22 7 3.5 120-55 55 75 67 60 74 64 57 22 7 4 120-60 60 80 72 65 79 65 58 22 7 4 120-65 65 85 77 71 84 67 60 23 7 4 120-70 70 92 83 76 91 70 63 25 7 4 120-75 75 97 88 80 97 72 65 25 7 5.5120-80 80 105 95 87 104 72 65 25 7 5.5 DM112系列：本系列机械密封是1001系列的改进型，改原来的用销钉来传递为用凹槽来传递，使用更加可靠，安装更方便，任意旋向。

本系列机械密封件使用于压力≤1.5MPa,温度在-20～200℃,端面线速度≤20M/sec 的污水、油类及一般腐蚀性介质。

本系列静环有石墨环、硬质环、碳化硅环。

橡胶○型川有丁腈橡胶、氟橡胶。

用户可以根据泵的使用介质不同采用不同磨擦付和○型川。

水泵机械密封规格, 109密封尺寸, 管道离心泵机械密封
点击次数: 4434 发布时间: 2012-6-28
机械密封由至少一对垂直于旋转轴线的端面在流体压力和补偿机构弹力（或磁力）的作用以及辅助密封的配合下, 保持贴合并相对滑动而构成的防止流体泄漏的装置, 现代水泵中大部分都采用机械密封作为密封形式, 管道离心泵中逐步淘汰了老式的填料密封无法完全解决泄漏的问题。

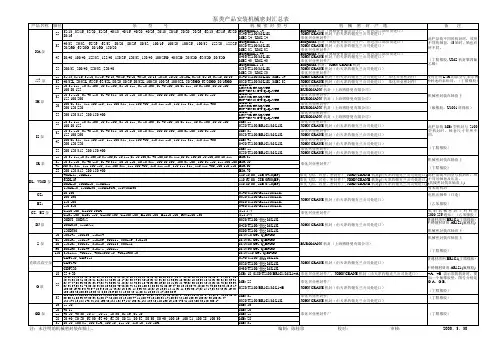

109型机封适用用管道离心泵、卧式离心泵、自吸排污泵、ZX自吸泵、潜水排污泵、立式排污泵等产品, 不锈钢泵建议选择耐腐蚀的机械密封, 输油油品的泵建议选择耐油的密封, 用户可根据水泵型号向我公司询问机械密封型号和规格, 也可直接按机封型号向我单位购买, , 全体员工竭诚为您服务。

109型机封适用用管道离心泵、卧式离心泵、自吸排污泵、ZX自吸泵、潜水排污泵、立式排污泵等产品，不锈钢泵建议选择耐腐蚀的机械密封，输油油品的泵建议选择耐油的密封，用户可根据水泵型号向我公司询问机械密封型号和规格，也可直接按机封型号向我单位购买，，全体员工竭诚为您服务。

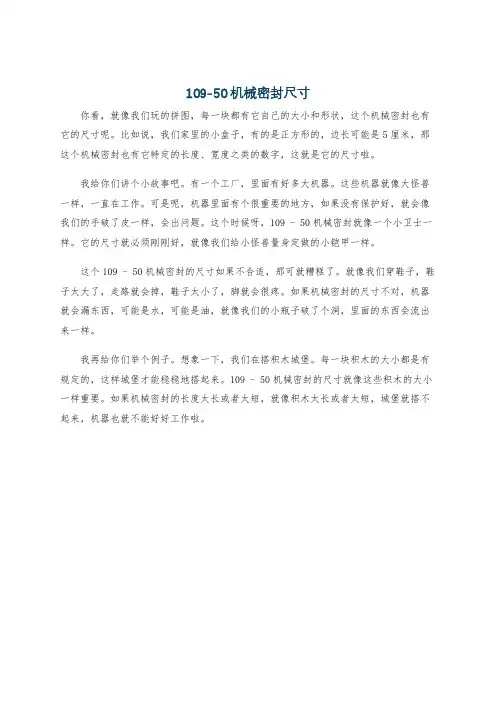

109-50机械密封尺寸
你看，就像我们玩的拼图，每一块都有它自己的大小和形状，这个机械密封也有它的尺寸呢。

比如说，我们家里的小盒子，有的是正方形的，边长可能是5厘米，那这个机械密封也有它特定的长度、宽度之类的数字，这就是它的尺寸啦。

我给你们讲个小故事吧。

有一个工厂，里面有好多大机器。

这些机器就像大怪兽一样，一直在工作。

可是呢，机器里面有个很重要的地方，如果没有保护好，就会像我们的手破了皮一样，会出问题。

这个时候呀，109 - 50机械密封就像一个小卫士一样。

它的尺寸就必须刚刚好，就像我们给小怪兽量身定做的小铠甲一样。

这个109 - 50机械密封的尺寸如果不合适，那可就糟糕了。

就像我们穿鞋子，鞋子太大了，走路就会掉，鞋子太小了，脚就会很疼。

如果机械密封的尺寸不对，机器就会漏东西，可能是水，可能是油，就像我们的小瓶子破了个洞，里面的东西会流出来一样。

我再给你们举个例子。

想象一下，我们在搭积木城堡。

每一块积木的大小都是有规定的，这样城堡才能稳稳地搭起来。

109 - 50机械密封的尺寸就像这些积木的大小一样重要。

如果机械密封的长度太长或者太短，就像积木太长或者太短，城堡就搭不起来，机器也就不能好好工作啦。

机械密封分类1． 按用途分类1） 按应用的工业部门分类 有运输机械制造业、家用电器制造业、动力机械和泵制造业、化学工业及石油工业、国防工业、船舶制造业等部门用的机械密封。

2） 按应用的主机分类 泵、釜、离心机、风机、潜水电机、冷冻机、内燃机、冷却水泵、船用泵以及其他主机用的机械密封。

2．按作用原理及结构分类1）按密封端面的对数分，则有单端面机械密封，双端面机械密封和多端面机械密封．其中双端面机械密封又可分为轴向双端面机械密封及径向双端面机械密封。

2）按作用于密封端面流体压力为卸荷或不卸荷，可分为非平衡式机械密封、部分平衡式机械密封和全平衡式机械密封。

3） 按静止环装于密封端面的内侧或外侧，分为内装式机械密封及外装式机械密封。

4） 弹簧设置在流体之内为弹簧内置式机械密封，反之为弹簧外置式机械密封。

5） 按补偿机构的弹簧数量分为单弹簧式机械密封及多弹簧式机械密封。

6） 按弹性元件是否随轴旋转，则有旋转式机械密封及静止式机械密封。

7） 密封流体在密封端面间的泄露方向如与轴旋转的离心力方向一致，则为内流式机械密封，否则为外流式机械密封。

8） 按补偿环离密封端面最远的背面处于流体的低压侧或高压侧分为背面低压式机械密封及背面高压式机械密封。

9） 密封端面直接接触为接触式机械密封，反之为非接触式，其又可分为流体静压式和流体动压式机械密封。

10） 按有否波纹管零件分为非波纹管型及波纹管型机械密封、波纹管有液压成型金属波纹管、焊接金属波纹管、聚四氟乙烯波纹管和橡胶波纹管等几种。

3． 按使用工况分类1）由密封腔温度分为高温机械密封、中温机械密封、常温机械密封及低温机械密封．密封腔温度>200℃为高温机械密封；>80～200℃为中温机械密封；-50～80℃为常温机械密封；<-50℃则为低温机械密封。

2） 按密封腔压力可进行如下分类：当密封腔压力>15Mpa时为超高压机械密封；密封腔压力>5～15Mpa为高压机械密封，压力>0.8～5Mpa 为中压机械密封，常压至0.8Mpa为低压机械密封；当密封腔压力为负压时，则为真空机械密封。

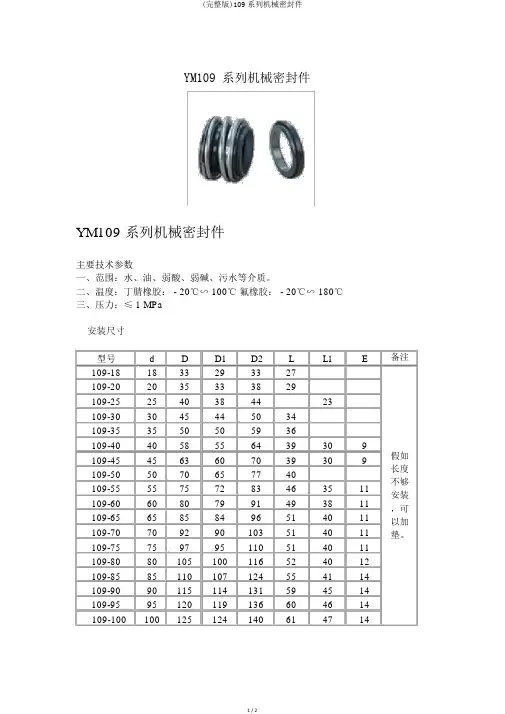

YM109 系列机械密封件YM109 系列机械密封件主要技术参数一、范围：水、油、弱酸、弱碱、污水等介质。
