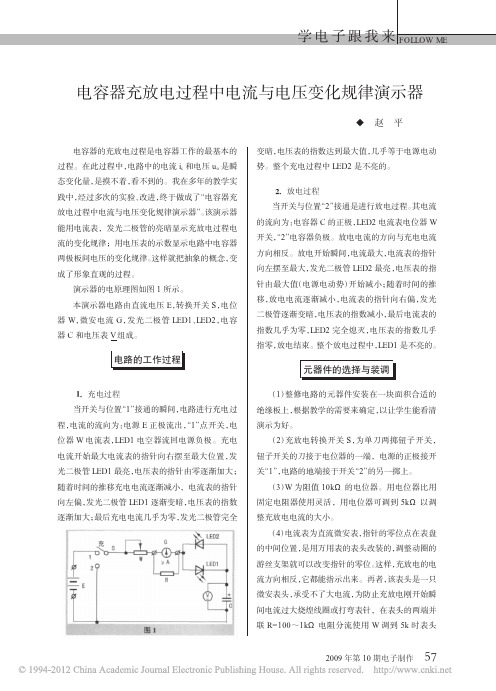

电容器充放电过程中电流与电压变化规律演示器◆赵平电容器的充放电过程是电容器工作的最基本的过程。
在此过程中，电路中的电流i c和电压u o是瞬态变化量，是摸不着，看不到的。
我在多年的教学实践中，经过多次的实验、改进，终于做成了“电容器充放电过程中电流与电压变化规律演示器”。
该演示器能用电流表，发光二极管的亮暗显示充放电过程电流的变化规律；用电压表的示数显示电路中电容器两极板间电压的变化规律。
这样就把抽象的概念，变成了形象直观的过程。
演示器的电原理图如图1所示。
本演示器电路由直流电压E，转换开关S，电位器W，微安电流G，发光二极管LED1、LED2，电容器C和电压表V组成。
电路的工作过程1.充电过程当开关与位置“1”接通的瞬间，电路进行充电过程，电流的流向为：电源E正极流出，“1”点开关，电位器W电流表，LED1电空器流回电源负极。
充电电流开始最大电流表的指针向右摆至最大位置，发光二极管LED1最亮，电压表的指针由零逐渐加大；随着时间的推移充电电流逐渐减小，电流表的指针向左偏，发光二极管LED1逐渐变暗，电压表的指数逐渐加大；最后充电电流几乎为零，发光二极管完全变暗，电压表的指数达到最大值，几乎等于电源电动势。
整个充电过程中LED2是不亮的。
2.放电过程当开关与位置“2”接通是进行放电过程。
其电流的流向为：电容器C的正极，LED2电流表电位器W 开关，“2”电容器负极。
放电电流的方向与充电电流方向相反。
放电开始瞬间，电流最大，电流表的指针向左摆至最大，发光二极管LED2最亮，电压表的指针由最大值（电源电动势）开始减小；随着时间的推移，放电电流逐渐减小，电流表的指针向右偏，发光二极管逐渐变暗，电压表的指数减小，最后电流表的指数几乎为零，LED2完全熄灭，电压表的指数几乎指零，放电结束。
整个放电过程中，LED1是不亮的。
元器件的选择与装调（1）整修电路的元器件安装在一块面积合适的绝缘板上，根据教学的需要来确定，以让学生能看清演示为好。
