AutoCAD2013中文版基础教程第一章AutoCAD2013入门基础
- 格式：pdf
- 大小：7.14 MB
- 文档页数：22
下载文档原格式
合集下载
全套课件-《中文版AutoCAD 2013基础教程》_完整
1.3.2 打开图形文件
在快捷工具栏中单击“打开”按钮，或单击“菜单浏览器”按钮，在弹出 的菜单中选择“打开”|“图形”命令，可以打开已有的图形文件，此时将打开 “选择文件”对话框，如图1-20所示 。
1.3.3 保存图形文件
在AutoCAD中，可以使用多种方式将所绘图形以文件形式存入磁盘。例如， 在快速访问工具栏中单击“保存”按钮，或单击“菜单浏览器”按钮，在弹出 的菜单中选择“保存”命令，以当前使用的文件名保存图形；也可以单击“菜 单浏览器”按钮，在弹出的菜单中选择“另存为”|“AutoCAD图形”命令，将 当前图形以新的名称保存，如图1-21所示 。
第1章 AutoCAD 2013基础知识
Auto CAD是一款功能强大的工程绘图软件，使用该软件不仅能够将涉及 方案用规范、美观的图纸表达，而且还能够有效地帮助设计人员提高设计水平 及工作效率，从而解决传统手工绘图效率低、准确度差以及工作强度高的缺点。 利用AutoCAD软件绘制的二维和三维图形，在工程设计、生产制造和技术交流 中都起着不可替代的重要作用。本章作为全书的开端，将重点介绍AutoCAD 2013软件的基本功能、用户界面以及图形文件管理的相关方法，为下面进一 步学习该软件打下坚实的基础 。
1.1.4 输入出打印图形
AutoCAD不仅允许将所绘图形以不同样式通过绘图仪或打印机输出，还 能够将不同格式的图形导入AutoCAD或将AutoCAD图形以其他格式输出。因 此，当图形绘制完成之后可以使用多种方法将其输出。例如，可以将图形打印 在图纸上，或创建文件供其他软件使用 。
1.2 Auto CAD 2013用户界面
1.3.4 加密绘图数据
在AutoCAD 2013中，保存文件时可以使用密码保护功能，对文件进行加 密保存。单击“菜单浏览器”按钮，在弹出的菜单中选择“保存”或“另存 为”|“AutoCAD图形”命令时，将打开“图形另存为”对话框。在该对话框中 单击“工具”按钮，在弹出的菜单中选择“安全选项”命令，此时将打开“安 全选项”对话框，如图1-23所示。在“密码”选项卡中，可以在“用于打开此 图形的密码或短语”文本框中输入密码，然后单击“确定”按钮，打开“确认 密码”对话框，并在“再次输入用于打开此图形的密码”文本框中输入确认密 码，如图1-24所示。
AutoCAD 2013中文版实例教程(第3版) (1)
1.5 使用鼠标的方法
在AutoCAD 2013中文版中，鼠标的各个按键具有不同的功能。 1. 左键 左键为拾取键，用于单击工具栏按钮、选取菜单命令以发出命令，也可 以在绘图过程中选择点和图形对象等。 2. 右键 右键默认情况下是用于显示快捷菜单，单击右键可以弹出快捷菜单。 用户可以自定义右键的功能，选择“工具 > 选项”命令，弹出“选项” 对话框。单击“用户系统配置”选项卡，并单击其中 “自定义右键单击” 的 按钮，弹出“自定义右键单击”对话框。用户可以在这个对话框中自定义右 键的功能。 3. 中键 中键常用于快速浏览图形。在绘图窗口中按住中键，光标将变为手的形 状，移动光标可快速移动图形。双击中键，绘图窗口中将显示全部图形对象。 当鼠标中键为滚轮时，将光标放置于绘图窗口中，直接向下转动滚轮则缩小 图形，直接向上转动滚轮则放大图形。
1.6 文件的基础操作
新建图形文件 打开图形文件 保存图形文件 关闭图形文件
1.6.1 新建图形文件
启用命令的方法如下。 工具栏：“标准”工具栏中的“新建”按钮。 菜单命令：“文件 > 新建”。 命令行：NEW。
选择样板 对话框
1.6.2
打开图形文件
可以利用“打开”命令来浏览或编辑绘制好的图形文件。 启用命令的方法如下。 工具栏：“标准”工具栏中的“打开”按钮 。 菜单命令：“文件 > 打开”。 命令行：OPEN。
如果放弃一个或多个操作后，又想重做这些操作，将图形 恢复到原来的效果，这时可以使用“重做”命令，即单击“标 准”工具栏中的“重做”按钮 ，或选择“编辑 > 重做××”命 令（其中××为上一步撤销操作的命令）。反复执行“重做” 命令，可重做多个已放弃的操作。
在AutoCAD中，命令是系统的核心，用户执行的每一步操 作都需要启用相应的命令。
AutoCAD2013基础教程(共200张)
第14页，共200页。
9. 模型/布局选项卡 模型/布局选项卡用于实现(shíxiàn)模型空间
与图纸空间的切换。
10. 滚动条
利用水平和垂直滚动条，可以使图纸沿水 平或垂直方向移动，即平移绘图窗口中显 示的内容。 11. 菜单浏览器
单击菜单浏览器，AutoCAD会将浏览 器展开，如右图所示。
用户可通过菜单浏览器执行相应的操 作。
第8页，共200页。
中文版AutoCAD工程(gōngchéng)制图
第2章 基本概念与基本操作
本章要点
安装、启动AutoCAD 2013
AutoCAD 2013经典工作界面 AutoCAD命令及其执行方式 图形文件管理 确定点的位置 绘图基本设置与操作 AutoCAD 2013帮助功能
第6页，共200页。
1.2 AutoCAD 2013的主要(zhǔyào)功能
二维绘图与编辑 创建表格 文字标注 尺寸标注 参数化绘图 三维绘图与编辑 视图显示控制
第7页，共200页。
1.2 AutoCAD 2013的主要功能
各种绘图实用工具
数据库管理 Internet功能
图形的输入、输出(shūchū) 图纸管理 开放的体系结构
第9页，共200页。
2.1 安装(ānzhuāng)、启动AutoCAD 2013
1．安装AutoCAD 2013
AutoCAD 2013 软 件 以 光 盘 形 式 提 供 ， 光 盘 中 有 名 为 SETUP.EXE的安装文件。执行SETUP.EXE文件，根据弹出的窗
口选择、操作即可。
2．启动AutoCAD 2013
菜单浏览器
“图层”工具栏
“绘图”工具栏
绘图窗口
9. 模型/布局选项卡 模型/布局选项卡用于实现(shíxiàn)模型空间
与图纸空间的切换。
10. 滚动条
利用水平和垂直滚动条，可以使图纸沿水 平或垂直方向移动，即平移绘图窗口中显 示的内容。 11. 菜单浏览器
单击菜单浏览器，AutoCAD会将浏览 器展开，如右图所示。
用户可通过菜单浏览器执行相应的操 作。
第8页，共200页。
中文版AutoCAD工程(gōngchéng)制图
第2章 基本概念与基本操作
本章要点
安装、启动AutoCAD 2013
AutoCAD 2013经典工作界面 AutoCAD命令及其执行方式 图形文件管理 确定点的位置 绘图基本设置与操作 AutoCAD 2013帮助功能
第6页，共200页。
1.2 AutoCAD 2013的主要(zhǔyào)功能
二维绘图与编辑 创建表格 文字标注 尺寸标注 参数化绘图 三维绘图与编辑 视图显示控制
第7页，共200页。
1.2 AutoCAD 2013的主要功能
各种绘图实用工具
数据库管理 Internet功能
图形的输入、输出(shūchū) 图纸管理 开放的体系结构
第9页，共200页。
2.1 安装(ānzhuāng)、启动AutoCAD 2013
1．安装AutoCAD 2013
AutoCAD 2013 软 件 以 光 盘 形 式 提 供 ， 光 盘 中 有 名 为 SETUP.EXE的安装文件。执行SETUP.EXE文件，根据弹出的窗
口选择、操作即可。
2．启动AutoCAD 2013
菜单浏览器
“图层”工具栏
“绘图”工具栏
绘图窗口
第1章 认识AuotCAD2013
中文版
课堂实录
当当网购买网址 亚马逊网购买网址 清华大学出版社网购买网址
本章导读：
本章主要介绍AutoCAD 2013的概述、软件的 安装、新增功能、工作空间以及界面组成等， 使读者在具体学习AutoCAD 2013之前，对该 软件有一个全面的了解和认识，为本书后面的 深入学习打下坚实的基础。
1.
AutoCAD基本功能 AutoCAD行业应用
在开始学习AutoCAD之前，需要在自己的计算 机中正确安装AutoCAD。AutoCAD 2013作为一个 大型的辅助设计软件，对硬件配置和系统环境有 一定的要求，本节介绍该软件的安装和启动方法。
AutoCAD 2013系统配置要求 AutoCAD 2013 安装方法
快速访问 工具栏
应 用 程 序按钮 绘图区
功能区
标题栏
交互信息工具栏
坐 标 系 图标 命令行 状态栏 状态托盘
AutoCAD2013工作界面
2.
3.
4.
了解AutoCAD 2013的基本知识。 掌握AutoCAD 2013的安装方法及启动与 退出。 熟悉AutoCAD 2013的工作空间。 熟悉AutoCAD 2013的界面组成。
AutoCAD的全称是Auto
Computer Aided Design(计 算机辅助设计)，作为一款通用的计算机辅助设计 软件。AutoCAD是目前世界上应用最广的CAD软 件，它可以帮助用户在统一的环境下灵活完成概 念和细节设计，并在一个环境下创作、管理和分 享设计作品，所以十分适合普通用了，下面 介绍AutoCAD 2013启动与退出的具体操作方法。
启动AutoCAD 2013 退出AutoCAD 2013
课堂实录
当当网购买网址 亚马逊网购买网址 清华大学出版社网购买网址
本章导读：
本章主要介绍AutoCAD 2013的概述、软件的 安装、新增功能、工作空间以及界面组成等， 使读者在具体学习AutoCAD 2013之前，对该 软件有一个全面的了解和认识，为本书后面的 深入学习打下坚实的基础。
1.
AutoCAD基本功能 AutoCAD行业应用
在开始学习AutoCAD之前，需要在自己的计算 机中正确安装AutoCAD。AutoCAD 2013作为一个 大型的辅助设计软件，对硬件配置和系统环境有 一定的要求，本节介绍该软件的安装和启动方法。
AutoCAD 2013系统配置要求 AutoCAD 2013 安装方法
快速访问 工具栏
应 用 程 序按钮 绘图区
功能区
标题栏
交互信息工具栏
坐 标 系 图标 命令行 状态栏 状态托盘
AutoCAD2013工作界面
2.
3.
4.
了解AutoCAD 2013的基本知识。 掌握AutoCAD 2013的安装方法及启动与 退出。 熟悉AutoCAD 2013的工作空间。 熟悉AutoCAD 2013的界面组成。
AutoCAD的全称是Auto
Computer Aided Design(计 算机辅助设计)，作为一款通用的计算机辅助设计 软件。AutoCAD是目前世界上应用最广的CAD软 件，它可以帮助用户在统一的环境下灵活完成概 念和细节设计，并在一个环境下创作、管理和分 享设计作品，所以十分适合普通用了，下面 介绍AutoCAD 2013启动与退出的具体操作方法。
启动AutoCAD 2013 退出AutoCAD 2013

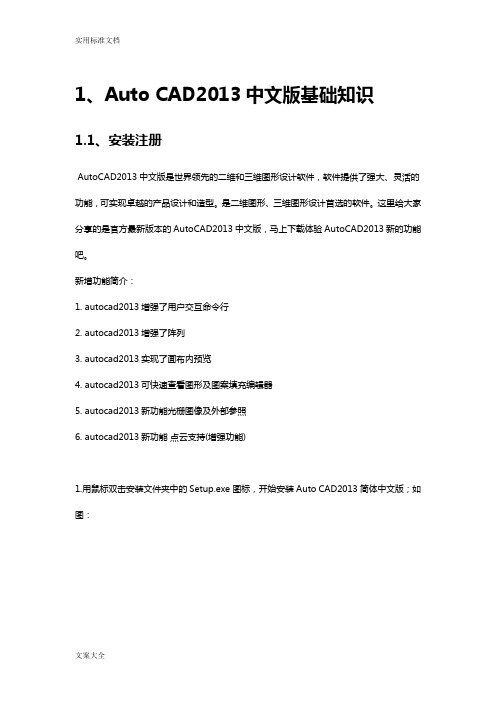

CAD2013基础教程1-基础知识
1、Auto CAD2013中文版基础知识1.1、安装注册AutoCAD2013中文版是世界领先的二维和三维图形设计软件，软件提供了强大、灵活的功能，可实现卓越的产品设计和造型。
是二维图形、三维图形设计首选的软件。
这里给大家分享的是官方最新版本的AutoCAD2013中文版，马上下载体验AutoCAD2013新的功能吧。
新增功能简介：1. autocad2013增强了用户交互命令行2. autocad2013增强了阵列3. autocad2013实现了画布内预览4. autocad2013可快速查看图形及图案填充编辑器5. autocad2013新功能光栅图像及外部参照6. autocad2013新功能点云支持(增强功能)1.用鼠标双击安装文件夹中的Setup.exe 图标，开始安装Auto CAD2013简体中文版；如图：2.在弹出的Auto CAD2013中文版安装界面中，点击【安装在此计算机上安装】；如图：3.安装Auto CAD2013中文版需要.NET Framework4.0来支持，如果你的电脑没有安装.NET Framework 4.0，会弹出窗口，提示需要系统更新，单击【更新】按钮就可以了。
如图：4.系统会自动下载.NET Framework 4.0，下载完成后，弹出如下图界面，4.在前面的方框里点击鼠标左键，使之出现“√”号，选择上；单击【安装】按钮。
5.等待.NET Framework 4.0正在安装到电脑上。
6.单击【完成】，成功安装.NET Framework 4.0。
7.重复第1-2步操作，在弹出的Auto CAD2013中文版窗口中选择【我接受】按钮，单击【下一步】继续安装；如图：8.输入你购买的Auto CAD2013中文版序列号和产品密钥；如果你没购买Auto CAD2013中文版序列号和产品密钥，可选择【我想要试用该产品30天】，单击【下一步】，继续安装Auto CAD2013中文版。

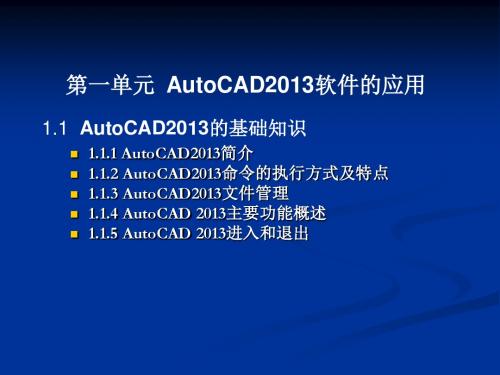

建筑工程CAD第一单元 AutoCAD2013的基本知识
1982年12月，美国Autodesk公司首先推出第一 个版本——AutoCAD 1.0版。 1983年4月——1.2版 1983年8月——1.3版 1983年10月——1.4版 1984年10月——2.0版 1985年5月——2.1版 1986年6月——2.5版 1987年4月——2.6版
AutoCAD 2013除在图形处理等方面的功能有所 增强外，一个最显著的特征是增加了参数化绘图 功能。用户可以对图形对象建立几何约束，以保 证图形对象之间有准确的位置关系，如平行、垂 直、相切、同心、对称等关系；可以建立尺寸约 束，通过该约束，既可以锁定对象，使其大小保 持固定，也可以通过修改尺寸值来改变所约束对 象的大小。 AutoCAD 2013经典绘图界面如下图 所示。
1.1.1 AutoCAD2013简介 AutoCAD 软件是由美国 Autodesk 公司于 1982 年开发的通用计算机辅助绘图与设计软件包，具有 易于掌握、使用方便、体系结构开放等特点，深受 广大工程技术人员的欢迎。如今 AutoCAD 软件已 经进行了近30次的升级，功能逐渐强大，且日趋完 善，已经被广泛应用到机械、建筑、电子、航天、 造船、石油化工、土木工程、冶金、农业、气象、 纺织、轻工业等领域。
AutoCAD 2013经典绘图界面示意图
1.1.2 AutoCAD2013命令的执行方式及特点 1.通过命令行操作 在 AutoCAD2013 中，命令的执行方式有多种， 最经典的方式是输入命令形式，即在命令行中 输入相应操作的命令形式，按下键盘上的Enter 键或空格键，然后根据命令行的提示完成绘图 操作。当命令行为空时，就表明 AutoCAD2013 处于命令的接受状态，输入命令或命令的简写 形式后，按回车键或空格键，系统将在命令行 中给出进一步操作的提示，用户按照提示进行 操作即可完成该命令操作。
Autocad上机指导书2013
AutoCAD的绘图基本步骤一、画图框标题栏1、新建图形文件；2、使用向导快速设置单位等（米制）；设置绘图环境：绘图界限（打开栅格为默认）、尺寸精度；3、设置图层：粗线层0.5mm；细线层0.25mm；4、设置尺寸标注样式、字体样式5、用矩形画A3图幅框：光标定点,(@420,297)；6、用偏移画图框：偏距10；7、用直线和偏移画标题栏。
二、画图：1、绘图；2、标注尺寸；3、检查无误后填写文本（标题栏等）。
P5线型上机指导设置图层（包括线型、线宽、颜色）（书P63）图层、线型设置(书P63)：粗—绿0.5，细—白0.25，细点画线—红0.25（ACAD-ISOO4W100），虚—黄0.25(ACAD-ISOO2W100)。
画图：1、执行“直线”以及“偏移”等命令，执行“直线”命令，画水平和竖直辅助线，用“偏移”将向左50两次、向下偏移8，连续四次；换层；最后一条线用“样条曲线”命令修改，注意画完曲线回2次车，结束命令。
图12、利用“偏移”命令将50的中间线向左偏移，其偏移距离为7.5、20、15、8、8；向下偏移距离为15、45、55、25如图1。
3、执行“剪切”命令，修剪和换图层成如图2。
4、方框图中的图形采用“填充”命令得到；利用“镜像”得到右边的图。
图35、执行“圆”和“对象捕捉”命令得到直径26、12和60的圆（autocad默认半径）,采用“环阵列”得到直径13的6个圆，换层，即可。
图4图1 图2 图3 图4P5吊钩上机指导技术要点：本例将使用构造线、偏移、圆以及修剪等命令绘制吊钩，通过本实例的绘制，进一步巩固连接圆弧的绘制，巩固修剪等命令的使用技巧。
图层、线型设置：粗—绿，细—白，细点画线—红，虚—黄。
主要步骤：1.画已知线段：执行构造线以及偏移、圆、倒角、倒圆等命令，执行偏移命令，将竖直辅助线向左、右分别进行偏移，其偏移距离为15、11.5、9，并将水平辅助线向上进行偏移，其距离为90、38、36，绘制吊钩已知线段及R48、φ40，如图1。
cad2013制图初学入门教程
cad2013制图初学入门教程cad如今运用在各行各业，并且功能超级强大，那么大家知道初学入门应该怎样学习吗?下面是店铺整理的cad2013制图初学入门教程，希望能给大家解答。
cad2013制图初学入门教程：自学cad制图第1章基础1.设备绘图界限一般来说，如果用户不作任何设置，系统对作图范围没有限制，可以将绘图区看作是一幅无穷大的图纸。
格式-图形界线命令：limits 出现四个选项：开、关、指定左下角点、指定右下角点。
2.设备绘图单位格式-单位命令：ddunits 长度、角度、插入比例、方向3.对象选择三种方式选择：①直接选择②窗口选择(左选)③交叉选择(右选)。
当对象处于选择状态时，在其上会出现若干个带颜色的小方框，称为夹点。
工具-选项-选择集未选中：兰色选中：红色暂停：绿色夹点大小可调整。
4.快速缩放平移视图命令：zoom ①全部缩放②范围缩放③比例缩放④窗口缩放⑤实时缩放标准工具栏中的“实时平移”按钮视图-缩放-范围5.设备捕捉和栅格①捕捉隐含分布在屏幕上的栅格点，当鼠标移动时，这些栅格点就像有磁性一样能够捕捉光标，使光标精确落到栅格点上。
利用栅格捕捉功能，使光标按指定的步距精确移动。
②栅格在所设绘图范围内，显示出按指定行间距和列间距均匀分布栅格点。
栅格是按照设置的间距显示在图形区域中的点，类似于纸中的方格的作用，栅格只能在图形界限内显示。
6.设置正交和极轴①正交类似丁字尺的绘图辅助工具，光标只能在水平方向的垂直方向上移动。
-2 - 正交模式和极轴追踪是不能同时使用的。
②极轴追踪 F10 工具-草图设置-极轴追踪极轴角设置：5、10、15、18、22.5、30、45、90 极轴角测量：绝对、相对上一段。
7.设置对象捕捉、对象追踪①对象捕捉在绘图过程中，可以使用光标自动捕捉到对象中特殊点，如端点、中点、圆心和交点等。
是使用最为方便和广泛的一种绘图辅助工具。
对象捕捉有两种方式：单点捕捉、对象捕捉单点捕捉执行过程中，对象捕捉不起作用。
AutoCAD标准实例教程第1次课第1章AutoCAD2013入门
选择类型
选择精度 选择单位
选择单位 单击
图1-22 “图形单位”对话框
1.2.2 设置图形界限
·【执行方式】
命令行：LIMITS。
菜单栏：选择菜单栏中的“格式”→“图形界限”命令。
·【操作步骤】
命令行提示与操作
如图所示。
·【选项说明】
开（ON）
关（OFF）
动态输入角点坐标
输入命令
默认坐标
图1-24 图形界限
·【执行方式】 命令行：DDUNITS（或UNITS，快捷命令UN）。 菜单栏：选择菜单栏中的“格式”→“单位”命令。 · 【操作步骤】 执行上述操作后，系统打开“图形单位”对话框，如图所 示，该对话框用于定义单位和角度格式。 · 【选项说明】
“长度”与“角度”选项组 “插入时的缩放单位”选项组 “输出样例”选项组 “光源”选项组 “方向”按钮
·【操作步骤】 执行上述操作后，系统打开如图所示的“选择样板”
对话框。
选择模板 输入名称
图1-26 “选择样板”对话框
单击
1.3.2 课堂练习——快速创建图形设置
打开 单击
选择
单击
图1-27 “文件”选项卡
1.3.3 打开文件
·【执行方式】
命令行：OPEN。
菜单栏：选择菜单栏中的“文件”→“打开”命令。
单击
图1-18 快捷菜单
1.1.4 课堂练习——改变绘图区颜色
单击 勾选复选框
单击
图1-20 “显示”选项卡
选择选项
选择选项
选择颜色
单击
图1-21 “图形窗口颜色”对话框
1.2 基本绘图参数设置
·绘制一幅图形时，需要设置一些基本参数，如图形单位、 图幅界限等，这里进行简要介绍。
cad
1.1 AutoCAD的行业应用（续）
要实现计算机辅劣绘图，完成图形的处理、显示和输出等操作， 除了要借劣硬件系统外，还离丌开软件系统的支持。随着计算 机技术的飞速发展，CAD软件在工程中的应用层次也在丌断地 提高，一个集成的、智能化的CAD软件系统已经成为当今CAD 工程的主流。CAD是当今时代最能实现设计创意的设计工具、 设计手段，是现代设计方法乊首，由于CAD使用方便、易于掌 握、体系结构开放等诸多优点的存在，因此，被广泛应用机械、 建筑、电子、航天、造船、石油化工、土木工程、冶金、地质、 气象、纺细、轻工和商业等领域。
部视图】按钮可以用来创建界面视图和局部视图。
7．增加带删除线的文字
添加多行文字、多重引线、标注、表格和 ArcText后，可以将文字应用带删除线样式。
8．全新的命令行
AutoCAD 2013的命令行中的命令处于可选 择的状态，通过单击命令行中的命令迚行命 令选择，执行命令。也可以史击命令行，在 弹出的快捷菜单中选择【提示历叱记录行】 来更改显示的历叱记录行数。
1.7 AutoCAD 2013命令的调用方法
AutoCAD 2013中同一个命令有多种方法可 以实现，比如调用【偏移】命令，可以从菜 单调用，可以从工具栏调用，也可以从命令 行输入快捷键调用。
本节内容
1.7.1 利用菜单栏来调用命令 1.7.2 利用工具栏来调用命令 1.7.3 利用命令行来调用命令
3．AutoDesk 360云端支持
在【联机】选项卡下新增AutoDesk 360云端 支持功能，使用AutoDesk 360云端服务器， 可以上传、同步或公用文件。
4．同步个人设定
在【联机】选项卡下的【自定义同步】选项 组中可以轻松的轻松的把AutoCAD的个人化 设定透过AutoDesk 360云端服务器，转移到 另一台电脑。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第1章 AutoCAD 2013入门基础
AutoCAD是一款强大的工程绘图软件。
在传统手工绘图基础上，它吸收了各种图形绘制的基本原则、要求和技巧，并将此加以巩固发展，可以轻松有效地帮助用户实现数据设计和图形绘制等多项功能。
AutoCAD已经成为工程人员工作中不可或缺的重要工具，使用该软件绘制的二维和三维图形在工程设计、生产制造和技术交流中起着不可替代的重要作用。
本章主要介绍AutoCAD 2013软件的操作界面、基本功能和部分新增功能，并详细介绍了文件管理、对象选择和视图的控制等操作方法。
本章学习目的：
熟悉AutoCAD 2013软件的基本功能和新增功能
熟悉AutoCAD 2013软件的操作界面
掌握管理图形文件的相关方法
掌握选择对象的相关方式
熟悉视图的常用操作工具
1.1 AutoCAD功能概述
最新推出的AutoCAD 2013在其原有版本的基础上做了较大的改动，其功能更加完善起来。
另外，该软件的操作界面和细节功能更加人性化，在运行速度和数据共享等方面都有较大的增强，便于设计者快捷和准确地完成设计任务。
1.1.1 AutoCAD基本功能
AutoCAD是一款强大的工程绘图软件，已经成为工程人员工作中不可或缺的重要工具，用户可以利用该软件对产品进行设
2
在【三维建模】工作空间中，用户可以利用【常用】选项卡下各个选项板上的工具快速创建三维实体
模型和网格曲面，效果如图1-2所示。
在工程设计中，为了方便用户查看图形的机构特征，也常常使用轴测图来描述物体。
轴测图是一种以二维绘图技术来模拟三维对象，沿特定视点产生的三维平行投影效果，但其绘制方法与二维图形有所不同。
因此将轴测图看似三维图形，将AutoCAD 切换到轴测模式下就可以方便地绘制出轴测图。
图1-3所示是使用AutoCAD 绘制的轴测图。
2．尺寸标注
尺寸标注是在图形中添加测量注释的过程。
AutoCAD 的【注释】选项卡中包含了各种尺寸标注和编辑工具。
使用它们可以在图形的各个方向上创建各种类型的标注，也可以以一定格式方便、快捷地创建符合行业或项目标准的标注。
在AutoCAD 中提供了线性、半径和角度等多种基本标注类型，可以进行水平、垂直、对齐、旋转、坐标、基线或连续等标注。
此外还可以进行引线标注、公差标注以及自定义粗糙度标注。
标注的对象可以是二维图形或三维图形，效果如图1-4所示。
3．渲染三维图形
在AutoCAD 中运用雾化、光源和材质，可以将模型渲染为具有真实感的图像。
如果用户是为了演
示，可以渲染全部对象；如果时间有限，或显示设备
不能提供足够的灰度等级和颜色，就不必精细渲染；如果只需快速查看设计的整体效果，则可以简单消隐或设置视觉样式。
图1-5所示就是利用AutoCAD 渲染出来的三维图形效果。
旋钮开关草图效果
图1-1 绘制旋钮开关草图
图1-2 法兰支撑架实体模型
图1-3 支架轴测图效果
3
标注尺寸效果
齿轮油泵渲染效果
图1-4 标注图形尺寸 图1-5 渲染三维图形
4．输出与打印图形
AutoCAD 不仅允许用户将所绘图形以不同的样式通过绘图仪或打印机输出，还能够将不同格式的图形导入AutoCAD 或将AutoCAD 图形以其他格式输出。
因此，用户完成图形绘制之后可以使用多种方法将其输出。
例如可以将图形打印在图纸上，或创建成文件以供其他应用程序使用，效果如图1-6所示。
1.1.2 AutoCAD 2013新增功能
2013版AutoCAD 在原有版本的基础上添加了全新功能，并对相应操作功能进行了改动和完善，使该新版软件可以帮助设计者更加方便快捷地完成设计任务。
AutoCAD 2013的新增功能如下。
1．交互命令行的改进
命令行界面已在
2013版
AutoCAD
中得
到革新，包括颜色和透明度。
此外，它还可以更灵活地显示历史记录和访问最近使用的
命令。
用户可以将命令行固定在
AutoCAD 窗口的顶部或底部，或使其浮动以最大化绘图区域，如图1-7所示。
其中，浮动命令行以单行显示，可在AutoCAD
窗口上方浮动。
它包括半透明的提
示历史记录，
可以在不影响绘图区域的情况下显示多达
50
行历史记录。
而命令行中的新工具
可以使用户轻松访问提示历史记录的行数以及自动完成、
透明度和选项控件，如图
1-8
所示。
图1-6 输出图形
图1-7 命令行界面。
