一种12G-SDI超高清视频光端机
(57)摘要
本发明涉及一种12G -SDI超高清视频光端
机，包括：12G -SDI传输发送端，用于将用户输入
的12G -SDI超高清数字视频信号通过信号处理转
换成光信号，并通过光纤介质传输；12G -SDI传输
接收端，用于接收光纤传输的高速串行光信号，
通过信号处理将光信号还原成12G -SDI超高清数
字视频信号，输出给相应设备。

本发明兼容ST -
2082/1、SMPTE 424M、344M、292M以及259M标准，
能够非压缩传输4K/60fps超高清视频，传输带宽
高达11.88Gbps，同时具有传输实时性好，传输距
离远、
抗干扰性强的优点。

权利要求书2页 说明书6页 附图3页CN 109889796 A 2019.06.14
C N 109889796
A
权　利　要　求　书1/2页CN 109889796 A
1.一种12G-SDI超高清视频光端机，其特征在于，包括12G-SDI传输发送端和12G-SDI传输接收端，其中，
12G-SDI传输发送端，用于将用户输入的SDI接口标准的4K/60fps超高清视频信号通过处理后转换成高速串行信号，再将电信号转换成光信号，并通过光纤传输；
12G-SDI传输接收端，用于接收光纤传输的高速串行光信号，通过光电转换后重新恢复成电信号，然后经过处理后恢复出4K/60fps超高清视频信号，输出给相应设备；
12G-SDI传输发送端至少包括有电缆自适应均衡器11、重定时器12、Video SFP光模块13、配置MCU14和电源15，所述电缆自适应均衡器11与重定时器12相连接，所述重定时器12与Video SFP光模块13相连接，所述Video SFP光模块13与光纤传输端相连接，所述配置MCU14与电缆自适应均衡器11、重定时器12和Video SFP光模块13相连接，所述电源15与电缆自适应均衡器11、重定时器12、Video SFP光模块13和配置MCU14连接；
12G-SDI传输接收端至少包括有Video SFP光模块21、重定时器22、电缆驱动器23、配置MCU24和电源25，所述Video SFP光模块21连接外部光纤后连接重定时器22，所述重定时器22连接电缆驱动器23，所述配置MCU24连接Video SFP光模块21、重定时器22和电缆驱动器23，所述电源25连接Video SFP光模块21、重定时器22、电缆驱动器23和配置MCU24；
所述电缆自适应均衡器11和重定时器12采用LMH1219芯片实现，所述Video SFP光模块13采用GHP-3112G-L2CD光模块实现，所述电源15采用LP3878芯片实现；
所述Video SFP光模块21采用GHP-3112G-L2CD光模块实现，所述重定时器22、电缆驱动器23采用LMH1218芯片实现，所述电源25采用LP3878芯片实现。

2.根据权利要求1所述的12G-SDI超高清视频光端机，其特征在于，所述12G-SDI传输发送端输入为BNC接口75Ω阻抗的SDI视频信号并进入电缆自适应均衡器11。

3.根据权利要求2所述的12G-SDI超高清视频光端机，其特征在于，所述自适应均衡器用于自动识别输入SDI信号速率并完成对SDI信号高频部分的补偿，SDI信号速率为270Mbps、1.485Gbps、2.97Gbps、5.94Gbps或11.88Gbps。

4.根据权利要求3所述的12G-SDI超高清视频光端机，其特征在于，所述重定时器12用于对不同数据速率的SDI高清数字视频信号进行重新定时以削弱高频抖动并且提供信号完整性。

5.根据权利要求4所述的12G-SDI超高清视频光端机，其特征在于，所述Video SFP光模块13用于通过光模块完成从电信号到光信号的转换之后通过光纤介质传输。

6.根据权利要求2所述的12G-SDI超高清视频光端机，其特征在于，所述配置MCU14用于配置电缆自适应均衡器11和重定时器12，并且读取Video SFP光模块13的状态，获取光纤链路信息。

7.根据权利要求1所述的12G-SDI超高清视频光端机，其特征在于，所述12G-SDI传输接收端输入为光信号，通过Video SFP光模块21完成信号的光电转换之后变成差分信号发送给重定时器22。

8.根据权利要求7所述的12G-SDI超高清视频光端机，其特征在于，所述重定时器22用于识别接光模块发送的不同速率的SD-SDI、HD-SDI、3G-SDI、6G-SDI、12G-SDI高清数字视频信号并进行重新定时以削弱高频抖动并且提供信号完整性。

9.根据权利要求8所述的12G-SDI超高清视频光端机，其特征在于，所述电缆驱动器23
2。

合集下载

3HD-SDI光端机迷你型

3HD-SDI光端机迷你型

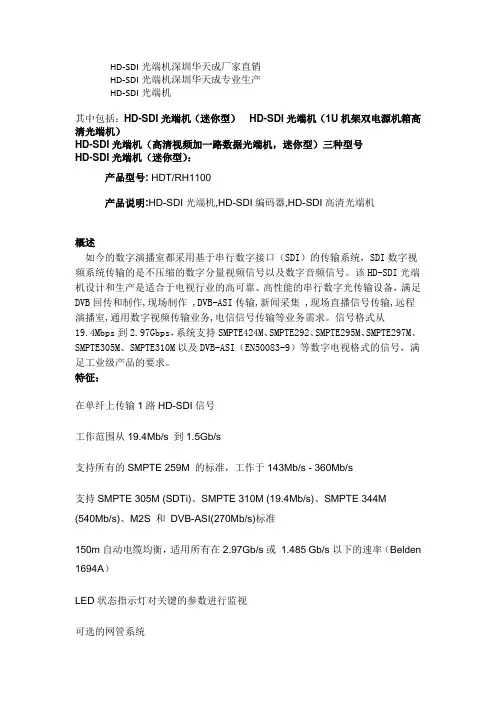

HD-SDI光端机深圳华天成厂家直销HD-SDI光端机深圳华天成专业生产HD-SDI光端机其中包括：HD-SDI光端机（迷你型）HD-SDI光端机（1U机架双电源机箱高清光端机）HD-SDI光端机（高清视频加一路数据光端机，迷你型）三种型号HD-SDI光端机（迷你型）：产品型号: HDT/RH1100产品说明:HD-SDI光端机,HD-SDI编码器,HD-SDI高清光端机概述如今的数字演播室都采用基于串行数字接口（SDI）的传输系统，SDI数字视频系统传输的是不压缩的数字分量视频信号以及数字音频信号。
