(整理)广联达图形算量基础教程

通过此对话框可以核对我们前面填的相关信息正确与否，如果不正确，可以单击“上一步”进行修 改。我们只要按照图纸把构件属性及其形状正确画入计算机，软件就可以自动计算出各自的工程量。
二、方法及技巧
１、通过识图，此建筑物由四个单元组成，且有对称和复制的关系。为提高工作效率，可将一 个单元的构件绘完之后，再通过镜像、复制，从而快速绘制整个建筑物。用户在使用本软 件时，可灵活运用软件所特有的复制、镜像、拉伸、偏移等各个功能，从而达到“少画图、 多出量”的目的。
单击界面左边“建筑实体”前面的“+”，用右键单击
，弹出“新建普通墙体、新建山墙、新
建分层墙”下拉框，左键单击“新建普通墙体”，在 “构件管理”下方的“编辑构件参数”框中输 入自己要定义的外墙名称：“WQ370”，类型为“外墙”，材质为“陶粒砌块”，左宽度为 250，右宽 度为 120，墙体高度软件默认为层高，底标高默认为本层底标高，在本工程中可不填写。（如与实际
3
筑龙网
单击“下一步”，单击“添加”添加实际楼层，换成相应的标准层 注意：1 层必须单独存在） 单击“下一步”，出现“辅助信息”对话框，我们输入室外地坪相对标高：-0.45，外墙
裙高：1000，散水宽度：900，基础底标高：-2.1
按照图纸填写相应的辅助信息，单击“下一步”，出现如下对话框：
5
情况不同，可根据需要填写）如下图：同样定义：内墙名称：“NQ240”，类型为“ 内墙”，材质为 “陶粒砌块”，左宽度为 120，右宽度为 120，墙体高度软件默认为层高，底标高默认为本层底标高.
五、画墙：
外墙用鼠标左键单击
工具栏中的 按钮，按照图纸沿
顺时针方向画图，当需要确定时单击鼠标右键，出现如图的对话框，，这里点“确认”，可以将前面 画的图全部固定，点“取消”可将前面画的图全部取消，（提醒千万注意），点右键“放弃”可回退 一步。

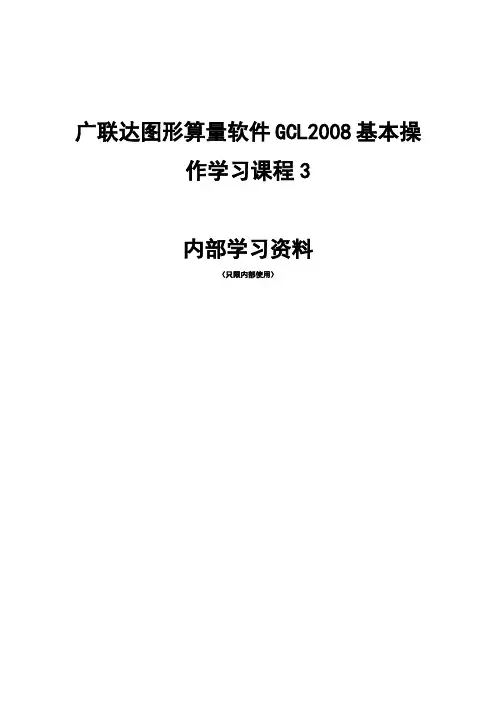

广联达图形算量软件GCL2008基本操作学习课程3内部学习资料（只限内部使用）2.16楼梯楼梯也是实际工程中很常见的构件，在很多情况下，现浇混凝土楼梯是按照投影面积去算量的，这时我们可以不用细分踏步段和休息平台，只需要利用楼梯构件将楼梯所占范围画入软件中即可。

第一步：我们可以切换到模块导航栏的楼梯，在构件列表中新建楼梯，然后用画线或画矩形的功能将楼梯所占范围画入即可，画的过程和我们前面讲到的面状构件-板是一样的。

需要注意的是，在有些定额规则中规定，楼梯井宽度大于一定宽度时，是需要在楼梯的投影面积中扣掉的，所以我们还需要根据图纸的实际情况，当楼梯井需要扣除时，我们再定义一个楼梯井的构件，画到图中相应位置。

第二步：点击工程设置下的计算规则，查看楼梯的计算规则，可以看到其中有一项是楼梯水平投影面积和楼梯井水平投影面积扣减，后面显示了软件中设置的扣减关系，也就是说，如果遇到楼梯井需要扣除的情况，我们只需要把楼梯和楼梯井都画入软件，软件会自动考虑他们的扣减关系。

练习2.16：1、根据图纸进行首层楼梯的处理。

提高内容：有些情况下，我们需要详细计算楼梯各组成构件的工程量，此时就需要我们将直形楼梯、休息平台（用板代替）等构件都画入软件。

如果一个工程中相同的楼梯很多的话，我们可以利用组合构件功能将直形楼梯、休息平台等组合为一个楼梯，一次性的将所有相关构件都画到其他的地方，这样就可以很大程度上节省我们的时间，提高工作效率。

2.17墙第一步：点击模块导航栏中的墙，点击构件列表中的新建选择新建墙，按照图纸在属性编辑框中输入墙的属性。

软件的扣减和做法的套取是依据类别、材质、内/外墙标志属性值自动考虑的，因此这三个属性值一定要按照图纸准确填写。

第二步：点击定义，点击选择量表，在弹出的窗口中勾选砌块墙，点击确定（如图57）。

将量表替换为砌块墙的量表。

图57第三步：选择菜单栏中构件，所有构件自动套用做法（如图58），软件便会根据刚刚我们绘制的所有构件柱梁板墙的量表及属性自动套取定额。

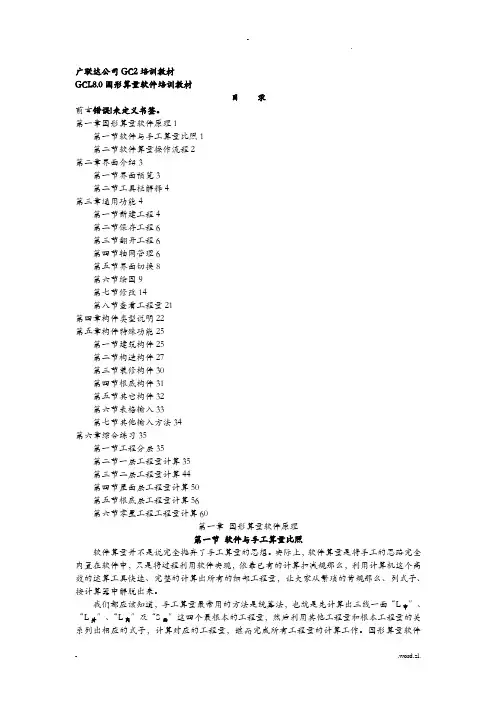

广联达公司GC2培训教材GCL8.0图形算量软件培训教材目录前言错误!未定义书签。

第一章图形算量软件原理1第一节软件与手工算量比照1第二节软件算量操作流程2第二章界面介绍3第一节界面预览3第二节工具栏解释4第三章通用功能4第一节新建工程4第二节保存工程6第三节翻开工程6第四节轴网管理6第五节界面切换8第六节绘图9第七节修改14第八节查看工程量21第四章构件类型说明22第五章构件特殊功能25第一节建筑构件25第二节构造构件27第三节装修构件30第四节根底构件31第五节其它构件32第六节表格输入33第七节其他输入方法34第六章综合练习35第一节工程分层35第二节一层工程量计算35第三节二层工程量计算44第四节屋面层工程量计算50第五节根底层工程量计算56第六节零星工程工程量计算60第一章图形算量软件原理第一节软件与手工算量比照软件算量并不是说完全抛弃了手工算量的思想。

实际上，软件算量是将手工的思路完全内置在软件中，只是将过程利用软件实现，依靠已有的计算扣减规那么，利用计算机这个高效的运算工具快速、完整的计算出所有的细部工程量，让大家从繁琐的背规那么、列式子、按计算器中解脱出来。

我们都应该知道，手工算量最常用的方法是统筹法，也就是先计算出三线一面“L中〞、“L外〞、“L内〞及“S面〞这四个最根本的工程量，然后利用其他工程量和根本工程量的关系列出相应的式子，计算对应的工程量，继而完成所有工程量的计算工作。

图形算量软件GCL 8.0是利用代码算量的。

在软件中，三线一面就相当于代码，当然软件中的代码不仅限于三线一面，还有墙长、墙宽等等。

代码是按构件为单元进展划分，是不能再分解的最小量。

图形算量软件8.0算量的整体思路就是用代码作为算量的最小参数单元，按工程量计算规那么自动计算出构件的代码量，造价人员只需直接提取相应的工程量就可以了。

软件最大限度的遵循手工的算量流程，下面我们就以建筑物首层为例，熟悉一下我们手工算量时，首层要计算哪些工程量。

19
1.2.3、-n～－2层
教学目的：让学生掌握-n～－2层要计算哪些量 教学形式：老师提问，学生回答 维护结构：同标准层 顶部结构：同标准层 室内结构：同标准层
室外结构：
台阶 坡道 散水 × 阳台 ×
雨棚 × 挑檐 × 室内装修：同标准层
室外装修： 墙裙和墙面换成外墙防水
20
1.2.3、－1层
土方上面是什么？ 是垫层 垫层有几种类型？ 砼垫层、灰土垫层、三和土垫层、 素土垫层 垫层上面是什么？
是条基
条形基础有哪几种类型？ 砼条形基础、砖条形基础、石条形基础
35
1.3.5、条基
砼条形基础要计算哪些工程量？ 体积、模板 条基斜坡是否计算模板？ 斜坡与水平的夹角大于45度计算， 小于45度不计算。 砖基础要计算哪些工程量？ 体积 石基础要计算哪些工程量？ 体积
梁要计算哪些工程量
体积、模板
37
1.3.5、条基
总结： 从下往上 1、垫层
可能有素土垫层（体积）、灰土基础 （体积）、砼垫层（体积、模板）
2、条形基础 可能有砖基础（体积）、石基础 （体积）、砼基础（体积、模板）
3、基础梁 一般出现在砖基础上，是地圈梁 （体积、模板）
4、基础墙
可能是砖墙（体积）、砼墙（体积、 模板）
屋面层 顶层
2～n层
1层
-1层
－地n～下－室2层
基础层
4
1.1、建造物分层
分层总结
屋面层 顶层
2～n层 1层 -1层
－地n～下－室2层
基础层
任何建筑物我们都可以按下图 的方法进行分层。
我们做预算必须有层的概念， 分层－分块－分构件－算量
5
1.1、建筑物分层 1.2、每层包括哪些块

广联达图形算量手把手教，新手必备！第一讲工程参数设置大家好，今天将以一套图纸为例，为大家讲解广联达GCL2008图形算量软件的操作和应用。

文章是从图纸出发，将图纸和广联达软件的应用紧密结合，讲述比较基础的知识。

同时，会将软件的功能加以深化，能够让大家学到图纸以外的一些东西。

打开工程在工程建模的开始我们先打开工程，打开工程以后进入广联达软件的欢迎界面。

如图1.1点击新建向导，我们可以新建一个工程，点击打开工程，我们可以打开以前操作过的工程。

本次我们点击新建向导，软件会自动进入下一步。

如图1.2新建工程的第一步，是对于工程的名称，工程的计算规则，工程所选用的清单库和定额库，以及工程的做法模式的设置。

A工程名称的设置对于工程量的计算没有任何影响，工程名称中的内容与保存后生成的文件的文件名相同。

B计算规则的设置分为清单和定额两种，我们可以单独选择其中的一种，也可以选择清单和定额两种，软件可以同时计算清单和定额两种工程量。

C清单库和定额库会根据我们选择的清单或者定额的计算规则进行自动匹配。

D做法模式一共分为两种：纯做法模式和工程量表模式。

我们可以根据自己的需要，选择相应的模式。

在工程量表模式中，软件会对于需要计算的工程量进行提示。

这样模式适用于新手入门，在一定程度上有利于防止落项和漏算，但是也会束缚大家的思路，在后续的文章中我会介绍一些不用画图就能算出的工程量和构件的相互替代，所以我将采用纯做法模式。

在比较低的版本中，在纯做法模式下不能使用构件自动套做法功能，但是在现在的版本中两种算量模式下面都能使用构件自动套做法功能。

完成以上设置以后我们可以点击下一步，进入工程信息界面。

如图1.3在工程信息界面，我们可以很清楚的看见项目代码、工程类别等项目是用黑色字体标注的，但是室内外地坪相对正负零标高一项是用蓝色字体标注的。

黑色字体标注的项目我选填项目，对于工程量的计算没有任何影响。

但是室内外地坪相对正负零标高为蓝色是必填项目。

广联达GCL图形算量的基本方法—入门进阶高手图形算量学习篇图形算量学习篇详细配图讲解每一种工程的需要计算的工程量、手工算量的方法、手工算量的难点、软件处理方法等，分为以下四大章，每一章又分为若干小节，细致全面。

第一章基础工程：平整场地/ 大开挖土方/ 满堂基础/ 条形基础/ 独立基础/ 地沟/ 回填土……第二章主体工程：柱子/ 梁/ 板/ 楼梯/ 门窗/ 过梁/ 墙体/ 阳台/ 挑檐/ 雨篷……第三章装修工程：房间内装修……第四章零星工程：建筑面积/ 散水/ 台阶……-第一章基础工程. 第一节平整场地一、需要计算的工程量清单规则：按底层建筑面积计算。

定额规则：按外墙外皮线外放2米计算。

二、手工计算的方法1、清单规则的平整场地面积：清单规则的平整场地面积＝底层的建筑面积2、定额规则的平整场地面积：方法一、按外墙外边线外放2米的图形分块计算，然后进行合并。

方法二、底层建筑面积+外放2米的面积。

外放2米面积计算＝外放2米的中心线×2三、手工计算的难点如上图：（1）、划分块比较麻烦，节点2不好处理，容易出现误差。

（2）、2米的中心线计算起来较麻烦，不好计算。

（3）、如果凹进去的部分小于4米，就会出现重叠部分，到底应该扣除多少不好计算。

四、软件处理的方法软件是将图形分成无数个小块进行计算的，计算非常准确。

对于凹进去的重叠部分，软件会自动扣减。

（1）、如已画好外墙，直接在画好的外墙基础上点画平整场地即可。

（2）、如果现场的平整场地和外墙的关系不大，直接画平整场地即可。

. 第二节大开挖土方一、需要计算的工程量清单规则：不放坡，按垫层外边线垂直底面积计算。

定额规则：放坡，加工作面，按放坡后的挖土方体积计算。

二、手工计算的方法1、清单规则：计算挖土方底面积：方法一、利用底层的建筑面积+外墙外皮到垫层外皮的面积。

外墙外边线到垫层外边线的面积计算方法同平整场地。

如下图方法二、分块计算垫层外边线的面积（方法同分块计算建筑面积）计算挖土方的体积：土方体积＝挖土方的底面积*挖土深度。

广联达图形算量G C L 整体操作流程图文教程详解HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】图形算量整体操作流程图文教程详解当您对GCL2013软件的整体操作流程不熟悉或不清楚时，您可以看看这个简单操作流程。

操作步骤【第一步】：启动软件；通过鼠标左键单击windows菜单：“开始”->“所有程序”->“广联达建设工程造价管理整体解决方案”->“广联达土建算量软件GCL2013”；【第二步】：新建工程；1、鼠标左键单击“新建向导”按钮，弹出新建工程向导窗口；2、输入工程名称，例如，在这里，工程名称输入“广联达大厦”，如果同时选择清单规则和定额规则，即为清单标底模式或清单投标模式；若只选择清单规则，则为清单招标模式；若只选择定额规则，即为定额模式这里我们以定额模式为例，定额计算规则选择为“北京市建筑工程预算定额计算规则（2001）”，定额库为“北京市建设工程预算定额（2001）”然后单击“下一步”按钮；注：您可以根据您所在的地区，选择相应的计算规则及定额库。

3、连续点击“下一步”按钮，分别输入工程信息、编制信息，直到出现下图所示的“完成”窗口；4、点击“完成”按钮便可完成工程的建立，显示下面的界面。

【第三步】：工程设置；1、在左侧导航栏中选择“工程设置”下的“楼层信息”页签；2、单击“插入楼层”按钮，进行楼层的插入，；3、根据图纸输入各层层高及首层底标高，这里，首层底标高默认为0。

【第四步】：建立轴网；1、在左侧导航栏中点击“绘图输入”页签，鼠标左键点击选择“轴网”构件类型；2、双击轴网，点击构件列表框工具栏按钮“新建”->“新建正交轴网”，；3、默认为“下开间”数据定义界面，在常用值的列表中选择“3000”作为下开间的轴距，并单击“添加”按钮，在左侧的列表中会显示您所添加的轴距；4、选择“左进深”，在常用值的列表中选择“3000”，并单击“添加”按钮，依次添加三个进深尺寸。

广联达课件图形算量：双击“”打开算量工程单击“新建向导”修改工程名称，选择“计算规范”单击下一步在工程信息中要注意“室外地坪相对标高”的修改（-0.45）单击下一步编制信息无需修改单击下一步单击完成。

楼层信息单击“插入楼层”在层高里输入层高，底标高只需要输入首层底标高即可（其他层底标高自动累加）修改下方混凝土标号，双击标号单击倒三角，选择相应混凝土标号。

在一层中修改完标号后单击“复制到其他楼层”选择与修改成信息相同的楼层单击确定。

绘图输入轴网单击“绘图输入”单击“轴网”单击“定义”单击“新建”“新建正交轴网”在“下开间”“左进深”添加轴间距单击“绘图”单击“确定”柱单击“柱”前“+”单击下一级“柱”单击“新建”新建“矩形柱”修改柱的属性，套取清单依次建立其他框架柱。

单击“绘图”（1）单击“点”按钮单击轴线交点柱子即绘制成功。

（2）单击“旋转点”按钮单击轴线交点选择柱放置方向，单击另一交点、。

当柱子绘制方向不对时，单击“调整柱端头”单击构件图形柱柱子方向即改变。

偏心柱的绘制（1）绘制“柱”单击“查该标注”在弹出对话框中修改距轴边距。

（2）Ctrl+左键单击“点”按钮按住ctrl键点击轴线交点在弹出对话框中修改轴边距。

梁单击“梁”前“+”单击下一级“梁”单击“新建”新建“矩形梁”修改梁属性，套取清单。

依次建立其他梁。

单击“绘图”（1）单击“直线”点击绘制梁（2）单击“三点画弧”旁的倒三角单击选择下拉菜单中的“逆小弧”在后方空白处填入圆弧半径敲击“Enter”键选择交点，逆时针绘制圆弧。

板单击“板”前的“+”单击下一级的“现浇板”单击“新建”新建“现浇板”修改板名称，厚度属性套取清单子目。

单击“绘图”（1）单击“点”在梁组成的封闭空间，板自动识别梁中心线布置。

（2）单击“智能布置”在下拉菜单中选择“梁中心线”单击选择围成板的四根梁单击右键板自动识别梁中心线布置。

（3）单击“矩形”分别选择单击板所在位置的对角点。

广联达图形算量软件GCL2008基本操作学习课程1内部学习资料（只限内部使用）一、GCL2008概述1.1算量软件能算什么量算量软件能够计算的工程量包括：土石方工程量、砌体工程量、混凝土及模板工程量、屋面工程量、天棚及其楼地面工程量、墙柱面工程量等。

1.2算量软件是如何算量的软件算量并不是说完全抛弃了手工算量的思想。

实际上，软件算量是将手工的思路完全内置在软件中，只是将过程利用软件实现，依靠已有的计算扣减规则，利用计算机这个高效的运算工具快速、完整的计算出所有的细部工程量，让大家从繁琐的背规则、列式子、按计算器中解脱出来。

1.3用软件做工程的顺序按施工图的顺序：先结构后建筑，先地上后地下，先主体后屋面、先室内后室外。

将一套图分成四个部分，再把每部分的构件分组，分别一次性处理完每组构件的所有内容，做到清楚、完整1.4GCL2008的特点和价值图1二、实际案例工程操作2.1案例工程展示和界面介绍第一步：界面介绍（如图2和图3）图2图3 第二步：案例工程展示（如图4）图4 2.2流程介绍2.3新建工程第一步：双击桌面“广联达图形算量软件GCL2008”图标（如图5），启动软件。

图5第二步：点击新建向导。

（如图6）图6第三步：按照实际工程的图纸输入工程名称（如图7），输入完毕后点击下一步。

图7第四步：根据实际情况，对做工程需要的规则和定额库进行选择（如图8），选择完毕后点击下一步。

图8第五步：输入室外地坪相对±0.000标高（如图9），输入完毕后点击下一步。

图9第六步：编制信息页面的内容只起标识作用，不需要进行输入，直接点击下一步。

第七步：确认输入的所有信息没有错误以后，点击完成（如图10），完成新建工程的操作。

图10练习2.3：1、根据图纸在GCL2008中建立一个定额模式的工程，计算规则按照当地情况选用。

2.4新建楼层第一步：点击“工程设置”下的“楼层信息”，在右侧的区域内可以对楼层进行定义。

广联达公司GC2培训教材GCL8.0图形算量软件培训教材目录前言 (3)第一章图形算量软件原理 (4)第一节软件与手工算量对比 (4)第二节软件算量操作流程 (5)第二章界面介绍 (6)第一节界面预览 (6)第二节工具栏解释 (7)第三章通用功能 (8)第一节新建工程 (8)第二节保存工程 (9)第三节打开工程 (10)第四节轴网管理 (10)第五节界面切换 (12)第六节绘图 (13)第七节修改 (18)第八节查看工程量 (27)第四章构件类型说明 (28)第五章构件特殊功能 (30)第一节建筑构件 (30)第二节结构构件 (33)第三节装修构件 (35)第四节基础构件 (36)第五节其它构件 (37)第六节表格输入 (38)第七节其他输入方法 (40)第六章综合练习 (41)第一节工程分层 (41)第二节一层工程量计算 (41)第三节二层工程量计算 (54)第四节屋面层工程量计算 (62)第五节基础层工程量计算 (70)第六节零星项目工程量计算 (76)第一章图形算量软件原理第一节软件与手工算量对比软件算量并不是说完全抛弃了手工算量的思想。

实际上，软件算量是将手工的思路完全置在软件中，只是将过程利用软件实现，依靠已有的计算扣减规则，利用计算机这个高效的运算工具快速、完整的计算出所有的细部工程量，让大家从繁琐的背规则、列式子、按计算器中解脱出来。

我们都应该知道，手工算量最常用的方法是统筹法，也就是先计算出三线一面“L中”、“L外”、“L”及“S面”这四个最基本的工程量，然后利用其他工程量和基本工程量的关系列出相应的式子，计算对应的工程量，继而完成所有工程量的计算工作。

图形算量软件GCL8.0是利用代码算量的。

在软件中，三线一面就相当于代码，当然软件中的代码不仅限于三线一面，还有墙长、墙宽等等。

代码是按构件为单元进行划分，是不能再分解的最小量。

图形算量软件8.0算量的整体思路就是用代码作为算量的最小参数单元，按工程量计算规则自动计算出构件的代码量，造价人员只需直接提取相应的工程量就可以了。

广联达图形算量软件教程广联达钢筋算量基础教程单元1、启动软件 (2)单元2、新建工程 (2)单元3、新建楼层 (4)单元4、新建轴网 (6)单元5、墙 (9)单元6、门，窗，过梁 (13)单元7、柱 (18)单元8、梁 (20)单元9、板 (22)单元10、斜板 (24)单元11、房间 (26)单元12、屋面 (28)单元13、散水，建筑面积，平整场地 (30)单元14、三维显示，查看工程量 (33)单元15、独基，基坑 (36)单元16、表格输入 (39)单元17、报表输出 (41)1单元1、启动软件(详细讲解可以参看视频01新建工程楼层)1、双击桌面上“广联达工程量清单整体解决方案”快捷图标。

2、左键单击选择“图形算量软件GCL8.0”。

单元2、新建工程(详细讲解可以参看视频01新建工程楼层)1、打开软件，左键单击“新建向导”，进入“新建工程”界面。

2、输入工程名称，选择标书模式、计算规则、清单库和定额库。

提示：1、如果是定额模式，只选择定额规则和定额库。

2、注意不要勾选“自动生成默认构件”。

2息”。

高会影响土方量和外墙装修的工程量，外墙裙3高度会影响外墙装修的工程量。

4、点击下一步，出现完成界面，直接点击“完成”按钮，即完成新建工程步骤。

单元3、新建楼层(详细讲解可以参看视频01新建工程楼层)工程建立之后，首先要建立建筑物楼层高度的相关信息，即设置立面高度方面的信息。

1、根据图纸，新建楼层，点击“添加楼层”，添加新的楼层。

2、修改层高为实际高度，层高的单位为“m”。

42、如果有地下室，添加楼层后，需要将地下室的楼层编码（如-1，-2）输入到楼层编码中。

56单元4、新建轴网(详细讲解可以参看视频02新建轴网) 一、 新建轴网1、 左键单击“绘图输入”，进入绘图界面，切换到“轴网”，在菜单栏点击“轴网管理”。

72、 左键单击“新建”，进入“新建轴网”界面。

3、 点击“下开间”，在右侧轴距栏依次输入下开间的轴距。

一、启动软件，选择要新建工程或打开已有工程（只介绍新建工程）二、选择新建工程，输入工程名称，确定工程要用的计算规则及清单、定额；根据图纸内容编辑工程信息。

注：计算规则及清单定额一旦选定无法更改三、楼层管理楼层信息完全按照结构图输入，如遇标准层可以在相同楼层中添加相同层数；板厚及建筑面积可以选填，砼标号建议此处修改与图纸一样四、进入绘图输入确定轴网类型，在软件中轴网类型分为三种主轴网和辅助轴线。

正交轴网指的X方向“水平”和Y方向“垂直”方向的轴线交角为90度的轴网。

圆弧轴网指的是开间方向由角度表示，进深方向由弧线半径差值表示的一种轴网。

角度有正负之分，正值逆时旋转，负值顺时旋转。

斜交轴线指的开间方向“水平”和Y方向“垂直”方向盘的轴线交角不为90度，但轴线之间的夹角为“0、180、360及其倍数。

根据图形信息编辑轴网。

注：如有电子版图纸可以选择识别轴网五、选择楼层新建构件此处建议楼层及构件编辑顺序参照现场实际顺序。

六、新建构件（以新建筏板基础为例）在基础中选择筏板基础点击新建，编辑筏板基础属性，名称要参考图纸，检查混凝土标号厚度及底标号。

然后匹配清单项。

构件新建完成。

点击绘图进入绘图模式。

选择绘图方式七、如有电子版图纸可以选择导入CAD图纸进行轴网及构件的识别。

1、单击CAD草图，屏幕右侧出现图纸管理对话框添加需要的图纸，添加进来的图纸可能是几个楼层的CAD图纸，此时需要分割图纸，把图纸分割成你能利用的单个楼层图纸，有的图纸可能不需要分割，直接整理图纸就能实现图纸的分割。

2、选择一张标准的CAD图纸识别轴网，首先提取轴线，第一步提取轴线，第二步提取轴网标示，第三步识别轴网，识别轴网有多个选项，一般常用自动识别；以上三步请根据绘图窗口下的提示完成操作。

3、这个时候就可以选择楼层新建构件进行画图了，在图形算量中一般的构件都是可以CAD图纸识别的，识别顺序与识别轴网基本相同，此处不在详细介绍，特别强调一下，每一步识别之后都要检查一遍。

建筑图形算量第一章概述1算量软件能算什么量算量软件能够计算的工程量包括：土石方工程量、砌体工程量、混凝土及模板工程量、屋面工程量、天棚及其楼地面工程量、墙柱面工程量等。

2算量软件是如何算量的软件算量是将手工的思路完全内置在软件中，将过程利用软件实现，依靠已有的计算扣减规则，利用计算机这个高效的运算工具快速、完整的计算出所有的细部工程量。

3用软件做工程的顺序4软件操作流程5软件界面第二章建工程一、进入软件（1）双击桌面“广联达图形算量软件GCL2008”图标（如图1），启动软件。

（2）点击新建向导（如图2），进入新建工程。

图1 图2二、建工程1.工程名称图32.工程信息输入室外地坪相对±0.000标高（如图4）。

输入完毕后点击下一步。

图43.编制信息页面的内容只起标识作用，不需要进行输入。

直接点击下一步。

图54.完成新建工程操作确认输入的所有信息没有错误以后，点击完成（如图6）。

图6第三章建楼层1.进入楼层信息图7 2.添加楼层图8 3.修改楼层名称将第四层的名称修改为屋面层。

图94.修改层高根据图纸在层高一列修改每层的层高数值，修改完毕后楼层的定义完成。

图10第四章建轴网1.进入轴网页面图11 图122.定义正交轴网（1）新建“正交轴网”。

图13（2）定义下开间尺寸。

图14（3）定义上开间尺寸。

将图纸上开间轴距依次填入添加框中，输入每个数字后回车（如图15）。

输入完毕后点击“轴号自动排序”。

图15（4）定义左进深尺寸。

将图纸左进深轴距依次填入添加框中，输入每个数字后回车（如图16）。

图163.定义圆弧轴网（1）新建圆弧轴网。

在构件列表中点击“新建”，选择“新建圆弧轴网”。

（2）定义下开间尺寸。

点击“下开间”，点击“添加”，角度框中输入45回车、45回车。

图17（3）定义左进深尺寸。

点击“左进深”，点击“添加”，弧距框中输入5350回车、5350回车。

圆弧轴网定义完成。

图184绘制正交轴网（1）点击“轴网-1”，点击常用工具条中的“绘图”，切换到绘图状态（图19）。

建筑图形算量第一章概述1算量软件能算什么量算量软件能够计算的工程量包括：土石方工程量、砌体工程量、混凝土及模板工程量、屋面工程量、天棚及其楼地面工程量、墙柱面工程量等。

2算量软件是如何算量的软件算量是将手工的思路完全内置在软件中，将过程利用软件实现，依靠已有的计算扣减规则，利用计算机这个高效的运算工具快速、完整的计算出所有的细部工程量。

3用软件做工程的顺序4软件操作流程5软件界面第二章建工程一、进入软件（1）双击桌面“广联达图形算量软件GCL2008”图标（如图1），启动软件。

（2）点击新建向导（如图2），进入新建工程。

图1 图2二、建工程1.工程名称图32.工程信息输入室外地坪相对±0.000标高（如图4）。

输入完毕后点击下一步。

图43.编制信息页面的内容只起标识作用，不需要进行输入。

直接点击下一步。

图54.完成新建工程操作确认输入的所有信息没有错误以后，点击完成（如图6）。

图6第三章建楼层1.进入楼层信息图7 2.添加楼层图8 3.修改楼层名称将第四层的名称修改为屋面层。

图94.修改层高根据图纸在层高一列修改每层的层高数值，修改完毕后楼层的定义完成。

图10第四章建轴网1.进入轴网页面图11 图122.定义正交轴网（1）新建“正交轴网”。

图13（2）定义下开间尺寸。

图14（3）定义上开间尺寸。

将图纸上开间轴距依次填入添加框中，输入每个数字后回车（如图15）。

输入完毕后点击“轴号自动排序”。

图15（4）定义左进深尺寸。

将图纸左进深轴距依次填入添加框中，输入每个数字后回车（如图16）。

图163.定义圆弧轴网（1）新建圆弧轴网。

在构件列表中点击“新建”，选择“新建圆弧轴网”。

（2）定义下开间尺寸。

点击“下开间”，点击“添加”，角度框中输入45回车、45回车。

图17（3）定义左进深尺寸。

点击“左进深”，点击“添加”，弧距框中输入5350回车、5350回车。

圆弧轴网定义完成。

图184绘制正交轴网（1）点击“轴网-1”，点击常用工具条中的“绘图”，切换到绘图状态（图19）。

广联达公司GC2培训教材目录第一章图形算量软件道理第一节软件与手工算量比较软件算量其实不是说完全摈弃了手工算量的思惟.现实上,软件算量是将手工的思绪完全内置在软件中,只是将进程运用软件实现,依附已有的盘算扣减规矩,运用盘算机这个高效的运算对象快速.完全的盘算出所有的细部工程量,让大家从繁琐的背规矩.列式子.按盘算器中摆脱出来.我们都应当知道,手工算量最经常运用的办法是兼顾法,也就是先盘算出三线一面“L中”.“L外”.“L内”及“S面”这四个最根本的工程量,然后运用其他工程量和根本工程量的关系列出响应的式子,盘算对应的工程量,继而完成所有工程量的盘算工作.图形算量软件GCL 8.0是运用代码算量的.在软件中,三线一面就相当于代码,当然软件中的代码不但限于三线一面,还有墙长.墙宽等等.代码是按构件为单元进行划分,是不克不及再分化的最小量.图形算量软件8.0算量的整体思绪就是用代码作为算量的最小参数单元,按工程量盘算规矩主动盘算出构件的代码量,造价人员只需直接提取响应的工程量就可以了.软件最大限度的遵守手工的算量流程,下面我们就以建筑物首层为例,熟习一下我们手工算量时,首层要盘算哪些工程量.墙.门窗.过梁.梁.柱—————外围部分板———————————————顶盖部分地面.踢脚.墙裙.墙面.天棚——内装部分外墙裙.外墙面—————————外装部分楼梯.水池.房心回填土—————室内部分阳台.雨篷.散水.平整场地等——室外部分用图形算量软件来做,步调相对来说就更好同一,也更简略了.建筑物的任何一层都由这六大实体构成,所不合的是,手工须要列出六大实体的盘算式子,软件则是将六大实体“搬”入盘算机.下面以“墙”为例看一看手工算量与软件算量的关系,第二节软件算量操纵流程无论是手工算量,照样软件算量,我们所要的量无非是长度.面积.体积.图形软件之所以可以算量,只需我们把点形构件.线形构件和面形构件画到软件当中.那么为什么点线面可以盘算出工程量？奥妙就在于软件顶用层高肯定高度;属性肯定截面;轴网肯定地位（点.线.面）.点：点数.点面.点体线：线长.线面.线体面：面积.面体我们来看一下,软件是经由过程如何一个流程来给出上述信息,进行主动算量的.第二章界面介绍进入软件后,切换到画图输入界面,软件共分为：标题栏.菜单栏.对象栏.第二节 对象栏解释标题栏：标题栏中从左向右分离显示GCL 8.0 的图标,当前所操纵工程的文件名称（软件默认的路径和文件名为：工程设置新建工程选择盘算规矩画图输入(建筑.构造.装修.基本) 表格输入 (零碎构件)界说构件绘制构件 套做法汇总盘算检讨成果 导入CAD 文件 导入文件 界说构件 参数法输入编辑盘算式 导入计价软件标题栏状况栏菜单栏 对象栏 画图区导航栏C:\Grandsoft\GCL\8.0\Projects\缺省用户\广联达培训楼工程.GCL）,最小化.最大化.封闭按钮;其重要的感化是显示当前正在操纵的工程.菜单栏：菜单栏的重要感化就是触发软件的功效和操纵,软件的所有功效和操纵都可以在这里找到.对象栏：对象栏供给软件操纵的经常运用功效键和快捷键,包含：经常运用对象条.构件对象条.捕获对象条.修正对象条.窗口缩下班具条,重要感化就是帮助用户进行快速画图,以进步用户的运用效力导航条：导航条主如果显示软件操纵的重要流程和经常运用构件图元,帮忙用户快速进行页面和构件切换;软件中设置了“经常运用类型”功效,用户可依据须要把工作中经常运用的构件放到该菜单下,便利进行构件选择和切换.画图区：画图区是用户进行画图的区域,用户在该区域树立轴网.绘制图元构件.套取构件做法.然后由软件主动进行工程量的盘算状况栏：这里会显示各类状况下的画图信息,重要包含：当前楼层层高.当前楼层底标高.软件操纵提醒信息（帮助用户进行软件进修和操纵）第三章通用功效第一节新建工程一.启动软件选择Windows【开端】【程序】【广联达－清单整体解决计划】【图形算量GCL8.0】或在桌面上双击图标“”也可以启动软件二.新建工程软件启动后,主动弹出迎接界面;点击“新建领导”图标,依据新建领导,可以快速新建一个工程.在新建工程界面左边是新建一个工程的各个步调,右边是相对于左边步调所需填入或选择的内容.新建工程操纵步调：第一步：工程名称;1.工程名称：广联达培训楼2.标书模式：分“清单模式”和“定额模式”,在清单模式下可以选择“招标”和“投标”两种模式,软件默以为“清单”模式;3.盘算规矩：依据现实情形选择“清单规矩”或“定额规矩”.当标书模式为“清单招标”,必须选择“清单规矩”,“定额规矩”为可选项;当标书模式为“清单投标”,必须选择“清单规矩”和“定额规矩”;当标书模式为“定额模式”时,只能选择“定额规矩”.第二步：工程信息;工程信息与工程量盘算没有关系,只是起到标识的感化,该部分内容均可以不填写.第三步：编制信息;该部分的内容您可以依据现实情形输入,不会对盘算有任何影响.第四步,帮助信息;1.室外埠坪相对标高：缺省为-0.3m,用户可依据现实情形输入;2.外墙裙高度：缺省为0,用户可依据现实情形输入;3.冻土厚度：缺省为0,用户可依据现实情形输入.温馨提醒：1.室外埠坪相对标高影响外装修以及土方的工程量;2.外墙裙高度影响外装修工程量;第五步,完成;您可以检讨所输入的信息是否准确,假如不准确,您可以点击“上一步”进行修正;确认输入信息无误后可以点击“完成”.点击完成后就可以完成工程的新建.三.工程设置用户在新建落成程后,须要从新填写或者修正标书模式.盘算规矩等信息时,可以在“工程设置”页面从新进行设定.修正.1.工程信息在“工程信息”页面可以修正工程名称.工程信息.编制信息.帮助信息等信息.2.工程设置在此页面,用户可以修正标书模式.盘算规矩等信息四.楼层治理1.树立楼层经由过程“添加楼层”按钮快速树立楼层,假如要删除过剩或错误的楼层则点击“删除楼层”按钮进行删除;2.尺度层的树立现实工程中,第二层到第五层为尺度层时,在楼层编码处输入2-5或者2~5回车即可,3.地下室的树立操纵步调：第一步：点击“添加楼层”按钮;第二步：把所添加的最高楼层编码改为-1,若有两层地下室把次高楼层编码改为-2;第三步：点击“楼层排序”按钮,软件主动按照楼层编码进行排序.温馨提醒：1.基本层与首层楼层编码及其名称不克不及修正;2.树立楼层必须持续;第二节保督工程一.保督工程新建工程后,运用“保管”功效可以保管新建的工程.操纵步调：第一步：点击菜单栏“工程”中的“保管”按钮;第二步：在文件名一栏中输入工程名称,点击“保管”按钮即可.温馨提醒：1.“另存为”功效可以把当前工程以别的一个名称保管,操纵步调同“保管”功效;2.软件默认主动保管时光为15分钟;二.备份工程为了您的工程数据加倍安然,运用“备份”功效可以对当前工程进行备份.操纵步调：第一步：点击菜单栏“工程”中的“备份”按钮;第二步：在弹出的界面中选择“是”,打开备份界面;第三步：点击“保管”按钮即可备份当前工程,点击“撤消”则不备份.温馨提醒：保督工程时软件会主动备份工程,并保存比来的3个备份工程,备份工程的存放路径为：“X:\Grandsoft\GCL\8.0\backup”,个中“X”为用户装配软件时的盘符;三.恢复工程运用“恢复”功效可以把当前工程恢复到事先备份的状况.操纵步调：第一步：点击菜单栏“工程”中的“恢复”按钮;第二步：在弹出的界面中选择“是”,打开工程恢复界面,选择“否”则直接回到软件主界面;第三步：选择已经备份的工程名称,点击“打开”按钮即可恢复.第三节打开工程须要打开已经保管过的工程时.操纵步调：第一步：点击菜单栏“工程”中的“打开”按钮;第二步：选择须要打开的工程名称,点击“打开”即可.温馨提醒：软件默认打开工程的路径为：“X:\Grandsoft\GCL\8.0\Projects\缺省用户”,中“X”为用户装配软件时的盘符.第四节轴网治理一.新建轴网运用“轴网治理”功效,可以对轴网进行树立.修正.删除等操纵.操纵步调：第一步：点击对象栏中“轴网治理”按钮,打开“轴网治理”界面;第二步：点击“新建”按钮进入“新建轴网”窗口,在“轴网名称”处输入“矩形轴网1”;第三步：在轴距处输入“3000”回车,“2700”回车,“1200*4”回车,“2700”回车,“3000”回车,轴网的下开间即树立好了;第四步：在“类型选择”处点击“左进深”,在轴距处输入“1200”回车,“2400”回车,“1200*4”回车,轴网的左进深即树立好了,此时在左边预览区域消失新建的轴网预览,假如您输入的轴距错误了,可以连忙进行修正;第五步：点击“确认”按钮新的轴网就树立成功了;第六步：点击“选择”按钮,假如还要新建轴网可以点击“新建”按钮持续新建轴网;第七步：在弹出的窗口中选择“肯定”按钮轴网就树立好了.温馨提醒：轴距雷同时输入格局为：3300*4,暗示有四个雷同的轴线;现实工程中,假如要反复运用树立好的轴网,可以运用“轴网治理”窗口中“存盘”功效进行轴网保管,须要时可以点击“读取”功效快速树立轴网.二.修正轴网当我们树立完轴网后才发明所树立的轴网与图纸不相相符,这时可以运用“修正”轴网功效进行修正.操纵步调：第一步：点击对象栏中按钮,打开“轴网治理”界面;第二步：点击“修正”按钮进入“修正轴网”窗口,针对错误的地方进行修正即可;第三步：点击“确认”按钮对已经修悛改的轴网进行保管;第四步：在弹出的“轴网治理”窗口点击“封闭”按钮,修悛改的轴网即主动在画图区域刷新,而无需点击“选择”按钮.三.删除轴网现实工程中要删除轴网.操纵步调：第一步：点击对象栏中的“选择构件图元”按钮;第二步：移动鼠标到须要删除的轴线上,用鼠标左键选择轴网;第三步：点击对象栏中的“删除”按钮,在弹出的界面中选择“是”即可删除选中的轴网,选择“否”则不删除.四.平行辅轴运用平行辅轴的功效,可以以随意率性一条轴线为基准,树立一条与该轴线平行的轴线.操纵步调：第一步：点击“对象导航条”->“帮助轴线”;第二步：点击“画图对象条”->“平行”;第三步：在轴网中选择一条轴线,弹出“输入偏移距离”界面;温馨提醒：1.当输入的偏移距离为正数时,偏移的偏向为X轴或Y轴的正偏向;2.当输入的偏移距离为负数时,偏移的偏向为X轴或Y轴的负偏向;第四步：输入偏移数值及轴号,点击“肯定”,完成操纵.五.删除辅轴运用“删除辅轴”的功效,可以删除当前层中的辅轴.操纵步调：第一步：在辅轴的图层下在画图区域点击已经绘制的辅轴第二步：点击“画图对象条”->“删除”第三步：在弹出的界面中点击“是”完成操纵.第五节界面切换一.界面的切换在画图进程中,须要在“工程设置”.“画图输入”.“表格输入”.“报表预览”等界面进行切换.操纵步调：直接用鼠标左键点击“对象导航条”中响应的按钮即可.温馨提醒：1、隐蔽“对象导航条”在画图进程中,为了增长画图的区域,我们可以把“对象导航条”隐蔽,操纵步调为：用鼠标左键点击“对象导航条”上的按钮,移动鼠标到画图区域,“对象导航条”就主动隐蔽了.2、显示“对象导航条”要从新显示“对象导航条”,只须要点击按钮即可显示“对象导航条”.二.楼层切换1.当前楼层（软件默认楼层）进行软件切换到“画图输入”页面后,软件默认楼层为首层,在屏幕下端的状况栏中会显示当前楼层的层高.底标高级信息,有利于用户在画图时进行检讨和修正2.楼层切换画完一个楼层的构件后,须要切换到别的一个楼层,操纵步调为：点击屏幕左上角对象栏中的“楼层选择”下拉菜单选择响应楼层即可.三.构件切换1.构件类型切换办法一：在“对象导航条”中的“画图输入”页面用鼠标左键选择响应的构件类别,软件会主动睁开该构件下面的子构件,如：如今须要选择框架柱,操纵步调为：点击“对象导航条”中的“柱”,然后选择“框架柱”即可;办法二：从对象栏中的“构件选择”下拉菜单中选择即可.2.构件名称切换办法一：从对象栏中的“构件列表”下拉菜单中选择即可;办法二：鼠标左键点击对象栏中的按钮,然后在构件列表中直接选择响应构件即可.3.拾取构件对于已经画过的构件,当构件数目较多,不便利从构件列表中选择时,可以直接点击对象栏中的按钮,然后用鼠标左键选择构件图元即可,软件主动切换到当前构件状况.4.经常运用类型设置画构件进程中,不合的构件须要进行选择,软件中已经把经常运用的构件放到了对象导航条中的“经常运用类型”中,用户可以快速进行切换.选择,假如要把其它的构件也放到“经常运用类型”菜单下,如：要把“构造柱”放到“经常运用类型”菜单下,具体操纵步调为：第一步,选择对象导航条中“构造柱”;第二步,点击鼠标右键,在弹出的菜单顶用鼠标左键选择“添加到经常运用构件”按钮,软件提醒经常运用类型添加成功,,点击“肯定”按钮,“构造柱”就主动添加到了“经常运用类型”菜单下面.温馨提醒：假如要把“经常运用类型”中的构件撤消,则在“经常运用类型”菜单下选择须要撤消的构件,点击鼠标右键,在弹出的菜单中选择“移出该经常运用类型”即可;第六节画图一.图面掌握1.滚轮操纵向前推进鼠标滚轮对图形进行放大;向后推进鼠标滚轮对图形进行缩小;双击鼠标滚轮可以显示全图;按住鼠标滚轮可以移动图形;2.非滚轮操纵放大操纵：办法一：点击对象栏按钮选择“窗口”,在画图区按住鼠标左键拉一个窗口,该窗口规模内的图形就可以放大;办法二：点击对象栏按钮选择“放大”可以将显示区域的图形放大;缩小操纵：点击对象栏按钮选择“缩小”可以将显示区域的图形缩小;及时放大缩小：点击对象栏按钮选择“及时”,在画图区域按住鼠标左键高低拖动鼠标,可以对图形进行放大或缩小,达到您想要的大小后,点击鼠标右键停止放大缩小状况;显示全图：点击对象栏中的按钮来显示全图;移动图形：点击对象栏中的按钮,在画图区按住鼠标左键拖动鼠标来移动图形二.属性界说属性界说是以构件为单元,肯定构件尺寸.材质及其它与工程量盘算有关的根本属性.例如：树立柱构件.操纵步调：第一步：在“对象导航条”中选摘要进行绘制的构件图标;第二步：点击“构件对象条”->“界说构件”;第三步：在属性编辑中给出构件响应信息->切换构件做法页面选择清单项及定额子目.第四步：点击选择构件进行画图.公共属性和私有属性：在属性编辑器中,蓝色字体的属性为公共属性,黑色字体为私有属性.公共属性的感化是：只要修正该属性,该工程的所有图元的这个属性也跟着修正,如我们把柱的截面宽度400改为240,则该工程的所有柱图元的截面宽度都变成240;私有属性的感化是：修正该属性,不会影响已经绘制好的图元.缺省属性和非缺省属性：在属性编辑器中,带括号的属性为缺省属性,不带括号的属性为非缺省属性.缺省属性的感化是：该属性会依据某些公共数据主动转变.如柱的高度,当它为缺省属性时,它就会跟着楼层高度走,楼层多高,它就为多高.温馨提醒：1.构件的名称反应尽可能多的构件信息;2.构件的界说以算量为目标;三.构件做法软件可以或许主动盘算响应构件的所有代码工程量,套做法就是拔取我们须要的清单项及定额子目,它可以帮助我们提取我们想要的工程量.操纵步调：第一步：在“对象导航条”中选摘要套做法构件图标;第二步：点击“构件对象条”->“界说构件”;第三步：在属性编辑中给出构件响应信息->切换构件做法页面选择清单项及定额子目.温馨提醒：1.拔取做法可直接输入定额/清单2.拔取做法可查询匹配清单/定额3.工程量代码表达式：软件供给三种代码：规矩代码.中央代码.图元代码4.运用三种代码相联合形成表达式达到算量的目标四.画点1.操纵步调点式绘制实用于点式构件或部分面状构件.画图步调：第一步：在“构件对象条”选择一种已经界说的构件;第二步：点击“画图”->“点”;第三步：在画图区域点击一点作为构件的拔出点（只有鼠标的显示方法为“”才干绘制）,完成绘制.2.示例——柱温馨提醒：1.选择了实用于点式绘制的构件之后,软件会默以为点式绘制,直接在画图区域绘制即可.例如,在构件对象条中选择了“门”之后,可直接跳过画图步调的第二步,直接绘制.2.对于面状构件的点式绘制,例如：阳台.雨蓬等,必须在封闭的空间内才干进行点式绘制;五.画扭转点1.操纵步调扭转点式画图主如果指在点式画图的同时对实体进行扭转的办法来绘制构件,重要实用于实体扭转必定角度的情形.画图步调：对于点式构件：第一步：在“构件对象条”选择一种已经界说的构件;第二步：点击“画图对象条”->“扭转点”;第三步：在画图区域点击一点作为构件的拔出点（只有鼠标的显示方法为“”才干绘制）;第四步：移动鼠标,光标在画图区域内捕获别的一点,肯定构件的扭转角度;也可以在鼠标没有捕获到任何点的情形下按住“Shift”后点击鼠标左键,在弹出的界面中输入扭转的角度即可.2.示例——绘制扭转柱温馨提醒：上述第四步中的角度数值以逆时针偏向为正,顺时针偏向为负;六.画折线与直线1、操纵步调当须要绘制多条持续的直线时,可以采取绘制折线的方法来绘制.当须要绘制非持续的直线时,可以采取绘制直线的方法来绘制.画图步调：第一步：在“构件对象条”选择一种已经界说的构件;第二步：点击“画图对象条”->“折线”或“直线”;第三步：点击条形构件的起点,再次点击鼠标左键时,该点为当前构件图元的终点,同时也是下一个图元的起点,点击鼠标右键完成绘制.直线绘制点击条形构件的起点,再次点击鼠标左键时,该点主动为当前构件图元的终点,绘制完成.2、示例——绘制墙体温馨提醒：线形构件偏幸时,当顺时针画图时轴线距构件左边线距离为构件外侧.逆时针画图与之相反;七.画弧线1.操纵步调软件供给了逆小弧.顺小弧.逆大弧.顺大弧.三点画弧五种画弧的方法,实用于墙.梁.条基等条形构件.画图步调：第一步：在“构件对象条”选择一种已经界说的构件;第二步：点击“画图对象条”->“弧”,选择画弧的方法;第三步：在“画图对象条”的输入框内输入弧线的半径（假如是采取三点画弧的方法,那么可以跳过此步调）;第四步：在画图区域点击弧线的起点.终点,完成绘制（假如是采取三点画弧的方法,那么还须要点击弧线的中点）.3、示例——绘制弧形墙八.智能安插1.操纵步调智能安插是差别于其他画图办法的一种快速画图办法,每种构件都有不合的安插办法.画图步调：第一步：在“构件对象条”选择一种已经界说的构件;第二步：点击“画图”->“智能安插”,选择智能安插的方法;第三步：依据画图区域下方的状况条提醒,进行安插,点击鼠标右键完成操纵（对于部分构件,无需此步调,直接选择智能安插的方法即可完成操纵）.2.示例——智能安插---圈梁第七节修正一.构件选择运用图形算量软件,有很大一部分工作都是在画图区完成的.而在这大部分工作中,又有很大一部分工作与选择构件图元有关系.是以,在图上闇练选择构件图元十分重要.在画图区只有三种状况：选择状况.画图状况.编辑状况.只要在选择状况,才可以选择构件图元.若何切换到选择状况呢？有两种办法：第一种：点击画图对象条中的“选择”按钮,就可以进入选择状况;第二种：在画图状况,点击鼠标右键.也可进入选择状况进入选择状况,就可以选择构件了.软件供给6种选择方法,方法1：点选,在构件上一点,就可以选择构件;方法2：左框选,在画图区用鼠标从左向右拉一个框,当构件全体显示在框内时,则被选中;方法3：右框选,在画图区用鼠标从右向左拉一个框,当构件部分显示在框内时,则被选中;温馨提醒：从左向右拉框选择和从右向左拉框选择是不合的,对于前者,拖动框为实线,只有完全包含在框内的构件才被选中;对于后者,拖动框为虚线,框内及与拖动框订交的构件均都被选中.假如想撤消选择,可以点击鼠标右键,选择“撤消选择”按钮.假如只想撤消选择已经选择的部分构件,可以在构件上在反复点一点,即可撤消;方法4：按名称选择构件图元第一步：点击对象栏中的按钮,在菜单中选择“按名称选择构件图元”选项;第二步：在弹出的窗口中选择须要的构件名称,点击“肯定”按钮,所选择的构件即被选中.温馨提醒：以上操纵也可以直接点击键盘上的“F3”键也能实现.方法5：按类型选择构件图元第一步：点击对象栏中的按钮,在菜单中选择“按类型选择构件图元”选项;第二步：在弹出的窗口中选择须要的构件子类型,点击“肯定”按钮,所选构件类型所包含的构件即被选中.方法6：查找图元现实工程中,当画了许多构件,采取以上办法选择或者查找构件都比较慢时,可以采取“查找图元”进行快速查找,操纵步调为：第一步：点击对象栏中的按钮,在菜单中选择“查找图元”选项;第二步：在弹出的窗口中选择须要筛选的前提（按名称.构件ID.钢筋信息等）;第三步：在“查找内容”处输入响应的信息,点击“肯定”按钮即可.二.构件及构件名称显示与隐蔽为了便利画图以及查错,构件和构件名称的显示与隐蔽也异常重要,显示与隐蔽构件及构件名称有两种办法：第一种：点击“主菜单”中“视图”按扭->选择图元显示设置或快捷键“F12”第二种：检讨画完的构件图元时,须要隐蔽或显示构件图元,直接点击键盘上与构件对应的字母键,构件图元将会主动隐蔽或显示.例如：显示与隐蔽墙构件图元,直接按键盘上的Q键进行切换,须要显示与隐蔽构件的名称,可以点击。

广联达图形算量软件自学操作步骤快操作步骤：新建工程——建筑楼层——轴网建立——定义构件——绘图——构件做法——汇总计算——查看报表——保存退出;一、新建工程在启动软件后,软件中的第一个对话框,上面有一个新建筑向导,你点击后,可以根据软件的提示操作步骤完成;在对话框中需要注意几个方面：１、工程的名称,建议利用工程图纸的名称,在以后的工作中为了方便查找;２、预算书模式的确定,不同的预算书模式对不同的标书编制,即清单模式对应清单报价的标书模式制作,定额模式对应的是工程预算的编制模式;３、定额计算规则和定额库的确定;不同地区的定额计算规则不相同,定额库也不相同,选择不正确,会影响工程中的工程量的计算;４、新工程的辅助信息,辅助信息中的内容包括室外地坪标高差、外墙墙裙的高度、冻土厚度,这些数据必须正确的输入,如果输入不正确,将会影响工程量计算,例如：室外地坪的输入不正确,会影响土方工程量、回填土工程量、外墙脚手架的工程量、外墙抹灰及装饰的工程量等;二、楼层管理１、楼层层高的确立;在工程图纸中的一般有两种层高,即一种是建筑层高,另一种是建筑层高,在软件建立层高时,按建筑层高进行建立;２、楼层的分析在工程是一般有两种情况,一种有地一室的情况,一种是无地下室的情况,分析如下;ｚ３、当楼层构件的标高不相同时,楼层的层高按构件最高标高处为分界线建立楼层层高,在绘制构件的时候,就不会出现超高的情况,你只需利用构件编辑属性把相应的构件标高或者高度修改;４、基础层高的确定第一种情况,没有地下室时,基础层高指的从基础垫层的下皮到正负零的高度为基础层的层高;第二种情况,当有地下室的情况,指的从基础的垫层的下皮到地下室室内地坪分界线处的高度为基础层的高度;５、楼层编码：基础层楼层编码由“０”代替,地下室楼层编码由负数表示;地上层数由正数表示;标准层的格式由以下几种方式：１～５、１－５,１、２、３、４、５,１,２,３,４,５;当不连续时,需要利用逗号或者“、”表示,例如：１、３、５;６、子楼层的说明：１、子楼层不支持楼层的排序功能;２、子楼层中的构件与主楼层中的构件不会扣减关系;３、子楼层不支持三维显示功能;三、轴网建立1、轴网类型在软件中轴网类型分为三种主轴网和辅助轴线;正交轴网指的X方向“水平”和Y方向“垂直”方向的轴线交角为90度的轴网;圆弧轴网指的是开间方向由角度表示,进深方向由弧线半径差值表示的一种轴网;角度有正负之分,正值逆时旋转,负值顺时旋转;斜交轴线指的开间方向“水平”和Y方向“垂直”方向盘的轴线交角不为90度,但轴线之间的夹角为“0、180、360及其倍数;类型选择的说明：下开间：指的开间方向轴线数据,轴线的编号在图纸的下方;上开间：指的开间方向的轴线数据,轴线的编号在图纸的上方;左进深：指的垂直方向的进深轴线之间的数据,轴线的编号在图纸的左方;右进深：指的垂直方向的进深轴线之间的数据,轴线的编叼在图纸的右方;在工程蓝图中,只有一个整体的轴网,在利用软件的时候,需要根据实际情况,按轴网的分类建立,利用插入点或者偏移功能把轴网画入;轴网中的轴号自动排序功能的应用：指的在把轴距中只输入轴线之间的距离,对于轴号不同软件编制,你只要把上下开间和左右进深的两方数据输入后,点击两次,即开间方向一次,进深方向一次;四、绘图输入在绘图输入之前,应当按图纸把相应的构件进行定义说明,在定义构件时,可以利用构件管理对话,对于图纸上的构件进行编制,在编制时,按以下建议进行建立构件：1、尽可能利用工程量纸上给定的名称进行定义,在构件做法中,可以明确的查找到构件;2、当图纸中没有构件的名称时,一般按使用的位置进行定义,例如：墙体,可以根据内外墙进行定义和描述,WQ37或者NQ24等;3、在结构复杂的情况,构件的名称也可以根据标高和高度的简要的名称备注编制,在绘图中,可以很明确的查找到构件,不需利用属必查看构件;绘图顺序的确定绘图顺序的确定可以根据结构和类型的区分进行有次序的绘图,可以提高绘图的效率;首先,根据楼层的顺序定义绘图顺序,一般按照从“首层——第二层——标准层——顶层——地下室——基础层”的绘图顺序进行绘图;根据施工顺序进行绘制,“主体——基础——二次建筑——装饰——零星构件”,主体构件包括“墙、门、窗、过梁、柱、梁、板、楼梯构件,基础包括“独立基础、条形基础、满基、桩基、基础梁等;二次建筑包括“散水、台阶、阳台、栏板、挑檐、雨篷、屋面;装饰包括房间装饰和单墙面装饰;根据结构类型进行定义绘图顺序：砖混结构,墙体——门——窗——过梁——柱——梁——板——楼梯;框架结构,柱——梁——板——墙体——门——窗——过梁——楼梯;框剪结构,剪力墙——填序墙——门——窗——过梁——梁——板——楼梯;杂合结构,根据图纸的楼层的结构类型,进行定义绘图的顺序;确定软件的起始：当接到一个工程时,首先需要明确从什么软件开始计算的呢答：当接到一个工程时,需要根据图纸中的结构类型进行确定软件的起始,一般砖混结构的时候,可以从图形算量软件开始,框架结构可以从钢筋软件开始计算,框剪结构可以从钢筋软件开始计算,我个人从实际工作得出,无论是工程是什么结构,建议从钢筋软件开始计算,你可以在短时间完成一个工程,如果从图形软件开始的情况,可以互导到钢筋软件,但在钢筋软件中还需输入一次钢筋信息;如果从钢筋软件开始的情况,你可以只输入一次信息即可,在钢筋软件中即包括了构件的截面尺寸和钢筋信息,导入到图形软件不,不需再进行一次输入信息的操作,在把钢筋文件导入图形后,你只需简单的进行合法检查几次,把基础构件进行重新输入,把“二次建筑”建筑构件画入后,直接做装饰和构件做法,可以省去一大部分时间和重复的操作;五、构件做法：定义对话框中的构件做法,指的对该构件的进行套定额,和需要计算结果进行的说明,无论你画图画的再好,不会手工预算中的套价,即套定额,就像我们都把计算式做部列出了,但最后不会计算结果一样,构件做法也是子目进行列项的工作,如果少项多项都会影响工程造价的,所以构件做法是一个关键的部分;构件做法在软件中提供几种方法的输入：第一种,直接输入方法,如果你对定额比较熟悉时,你可以在在编码中输入定额号“1-56”,在工程量表达式中输入工程量的代码,工程量的代码是对该子目要的结果的说明,如果工程量代码选择错误的情况下,工程量计算也会错误的;第二种,查询输入,如果你对定额不熟悉时,你可以利用对话中的查询输入进行套定额,查询中提供了查询定额,查询图集,查询定额相我们查询定额本一下,在对话框的左边是章节的分类,在右边的框内是定额,如果确定子目后,你可以利用双击把定额套入,选择工程量代码;换算,在图形算量软件中,可以对人材机的换算;1;换算：格式：1-29空格一次,输入Ｒ１.2格式：5-30空格一次,R,C2、标准换算,注要针对砼标号和砂浆标号的换算,选择一项定额后,直接点击对话框上的换算下的标准换算,把换算对话框中的标号切换后,点击确定;3、楼层的换算,主要针对砼标号和砂浆标号的换算,在工程概况中,把楼层管理下的砼标号设置一次后,直接到绘图输入,在选择状态下,点击楼层下的楼层换算按钮,然后,选择需要换算的楼层,注意对话框下面的“对已经标准换算的子目进行换算”的选项设置;六、汇总计算当把前面工程图形及构件做法都输入后,可以汇总计算,计算中可以选择计算范围,即楼层的选择,把楼层选择后,直接点击确定即可;汇总计算在工具栏和菜单栏中都有,你可以直接点击,或者利用快捷键F9;七、查看报表查看报表的功能,主要用子目汇总的查看及工程量的计算式的查看,对于结算工作中,这部分也是一个重点,你可以通过设置工程量计算式的范围,地每个构件进行查看计算式;八、保存工程当工程的查看中工程量没有错误时,需要保存工程,为了导入到计价软做好基础,一定要正确的输入工程的名称及文件的路径,为了导入时,可以方便的查找到该工程;如果不保存的情况,那么在导入到计价软件中,没有定额子目的;。

从头教你广联达图形算量——从算量到套清单（下）第四讲柱构件的布置（4种方法）构件布置，是图形算量中的一个重要内容，怎么画快，怎么算准，这是一个真正值得思考的问题。

在广联达软件中，将构件从形状和画法的角度一共分了三个类别，即：点式构件（例如柱、独基、独基垫层等）线式构件（例如梁、墙、条基等）还有面式构件（例如现浇板，筏板等）今天我们主要以柱子为例讲述点式构件的画法。

方法一：点画法。

在结施04中外面可以看到，KZ1、KZ2的分布，相对分散，KZ5、KZ6出现了偏心的情况，对于这样的柱子，我们可采用点画法。

在点画法中，一共有“点”和“旋转点”两种布置方式，“旋转点”一般会用来处理一些弧形轴线上面的柱子，“点”这种方法，在正交轴网中会被更多的运用。

它的做法是这样的，选择柱构件，然后和图纸对应，在相应的轴线交点进行点击。

这样我们就完成了KZ1和KZ2的布置。

完成的KZ1和KZ2的定义，如下图。

在图纸中，我们发现了KZ5和KZ6都是偏心的构件，对于软件的偏心布置，我们将两个比较主流的布置方法。

A快捷键法首先按住ctrl键，然后用点画的方法布置KZ6，软件中出现设置偏心柱对话框，如下图：我们按着图纸上面的标注，修改柱子的偏心位置，如图所示：然后点击关闭按钮我们的KZ6就完成了定义。

B修改标注法我们首先把柱子点上，然后点击工具栏里面的修改标注命令，然后选中我们需要修改的KZ5，按着上面的方法A提供的修改方式就能完成KZ5的定义。

这样我们就完成了KZ5和KZ6的定义。

完成的结果，如下图：以上，我们主要讲述了用“点”的方法进行布置构件，这种方法，能让我们更快的布置偏心构件，但是很明显的缺点就是慢。

下面我给大家提供一种更快的布置方法。

方法2 智能布置智能布置就是让需要绘制的构件以原有的参照进行布置，例如柱构件，软件提供了多种布置方法。

因为我前面已经对于构件的布置顺序进行了介绍，所以按轴网布置柱，是布置柱构件最常用的办法。
