广联达钢筋算量基础培训教程钢筋算量是建筑工程中的重要环节，是建筑施工过程中必不可少的一部分。
广联达是国内知名的建筑软件开发公司，其钢筋软件被广泛应用于工程量计算和模型设计等方面。
以下是广联达钢筋算量基础培训教程。
一、钢筋基本概念1.钢筋的定义：钢筋是一种由钢材制成的建筑材料，通过在混凝土结构中增加钢筋的强度和韧性。
2.钢筋的分类：按形状可分为圆钢筋、扁钢筋、带钢筋等；按纵向分布可分为主筋和箍筋；按用途可分为梁筋、柱筋、板筋等。
二、钢筋算量的基本步骤1.统计钢筋长度：根据施工图纸中的标注，测量与计算主筋和箍筋的长度，包括直筋长度、弯钩长度、对角长度等。
2.计算钢筋数量：根据设计要求，根据钢筋的尺寸、间距、层数等参数计算钢筋的总数量。
3.计算钢筋重量：根据钢筋的长度和单位长度质量，计算钢筋的总重量。
三、广联达钢筋软件的使用1.软件界面介绍：学习掌握广联达钢筋软件的主要功能区域，包括工具栏、属性栏、视图窗口等。
2.施工图导入：通过导入施工图纸的方式，将所需计算的工程量数据导入软件，包括结构图、钢筋图纸等。
3.钢筋属性设置：设置钢筋的相关属性，包括尺寸、材质、受力等信息，以便进行后续的计算和分析。
4.钢筋计算和绘图：根据导入的施工图纸和钢筋属性，进行钢筋的长度、数量、重量等计算，并在视图窗口中生成相应的钢筋绘图。
四、案例分析和练习1.通过实例分析，学习如何利用广联达钢筋软件进行钢筋的计算和绘图。
2.结合真实工程案例，进行练习，加深对广联达钢筋软件的使用和了解。
五、注意事项1.在使用广联达钢筋软件进行钢筋算量时，应严格按照施工图纸和设计要求进行操作。
2.在导入施工图纸前，要仔细检查图纸的准确性和完整性。
3.在进行钢筋计算和绘图时，要仔细核对计算结果和绘图质量，确保数据准确无误。
总结：广联达钢筋软件是一款功能强大、操作简便的工程软件，能够帮助工程师和施工人员高效完成钢筋算量和绘图工作。
通过对广联达钢筋算量基础培训教程的学习，可以快速掌握该软件的基本使用方法，提高钢筋算量的准确性和效率。

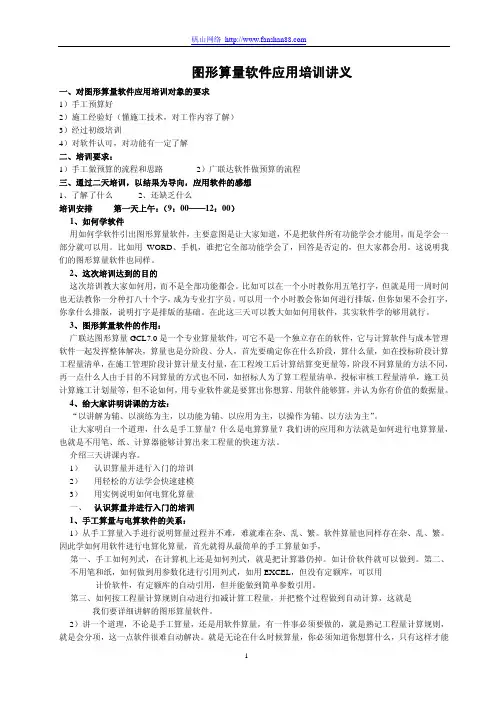

图形算量软件应用培训讲义一、对图形算量软件应用培训对象的要求1）手工预算好2）施工经验好（懂施工技术，对工作内容了解）3）经过初级培训4）对软件认可，对功能有一定了解二、培训要求：1）手工做预算的流程和思路2）广联达软件做预算的流程三、通过二天培训，以结果为导向，应用软件的感想1、了解了什么2、还缺乏什么培训安排第一天上午：（9：00——12：00）1、如何学软件用如何学软件引出图形算量软件，主要意图是让大家知道，不是把软件所有功能学会才能用，而是学会一部分就可以用。
比如用WORD、手机，谁把它全部功能学会了，回答是否定的，但大家都会用。
这说明我们的图形算量软件也同样。
2、这次培训达到的目的这次培训教大家如何用，而不是全部功能都会。
比如可以在一个小时教你用五笔打字，但就是用一周时间也无法教你一分种打八十个字，成为专业打字员。
可以用一个小时教会你如何进行排版，但你如果不会打字，你拿什么排版，说明打字是排版的基础。
在此这三天可以教大如如何用软件，其实软件学的够用就行。
3、图形算量软件的作用：广联达图形算量GCL7.0是一个专业算量软件，可它不是一个独立存在的软件，它与计算软件与成本管理软件一起发挥整体解决，算量也是分阶段、分人，首先要确定你在什么阶段，算什么量，如在投标阶段计算工程量清单，在施工管理阶段计算计量支付量，在工程竣工后计算结算变更量等，阶段不同算量的方法不同，再一点什么人由于目的不同算量的方式也不同，如招标人为了算工程量清单，投标审核工程量清单，施工员计算施工计划量等，但不论如何，用专业软件就是要算出你想算、用软件能够算，并认为你有价值的数据量。
4、给大家讲明讲课的方法：“以讲解为辅、以演练为主，以功能为辅、以应用为主，以操作为辅、以方法为主”。
让大家明白一个道理，什么是手工算量？什么是电算算量？我们讲的应用和方法就是如何进行电算算量，也就是不用笔、纸、计算器能够计算出来工程量的快速方法。
2024年广联达软件培训学习心得篇一本学期我们重点学习了广联达图形算量软件和钢筋抽样软件。
通过对广联达软件的培训学习，不仅提高了我的识图能力，还提升了我对有关工程软件操作的热爱。
在学习广联达软件之前，我们重点学习了autocad制图软件，并简单地学习了解了pkpm计价软件。
通过对三种软件的学习和比较，我觉得在绘图速度方面，广联达图形算量软件和pkpm计价软件更为优秀。
因为这两种软件可以直接建立轴网，在画门窗时也不需要创建块慢慢插入，只要定义好构件直接画就好了。
但是，两种软件毕竟不是专门的制图软件，对比autocad制图软件来说，它们在绘图上做不到足够的精确细致。
广联达图形算量软件gcl8.0操作起来比较简单，基本上只要按照图纸设定好各个构件的信息属性就行。
但是，在操作过程中若不小心弄错层就不好处理了了，而这一点是它不如gcl____之处。
很遗憾，因为没有对gcl____软件的集中学习，对于它在处理错层方面还是不大了解。
在我看来，广联达软件中的三维显示功能是非常实用的。
三维显示使我们所绘制的图形立体画，能从不同的角度观察图形从而清晰地了解建筑物的一部分构造，这对提高我们的空间想象能力是大有帮助的。
而识图最大的障碍就是空间想象能力不佳。
画图过程中，我觉得在设置工程信息方面有必要认真、严谨。
一定要把各个信息(如基础形式、檐高、结构标高等)确定好，以免影响后续的作业。
对于主体结构，应该注意是否需要偏移。
确定好了，再做梁、柱、钢筋等工程时才不会出现算量错误。
我觉得广联达的钢筋抽样软件是广联达公司最有特色的软件。
它最大限度开放了各类钢筋的计算方法并能自动考虑构件之间的关联和扣减，因此我们只需完成绘图即可实现钢筋量计算。
在钢筋编辑中设置的计算规则可以修改，而计算结果能直观显示每根钢筋的形状、计算过程、搭接形式、计算公式，这样便于查看和控制钢筋绘制以便满足多种算量需求。
在软件学习中，资源共享应该是个比较值得提倡的问题。

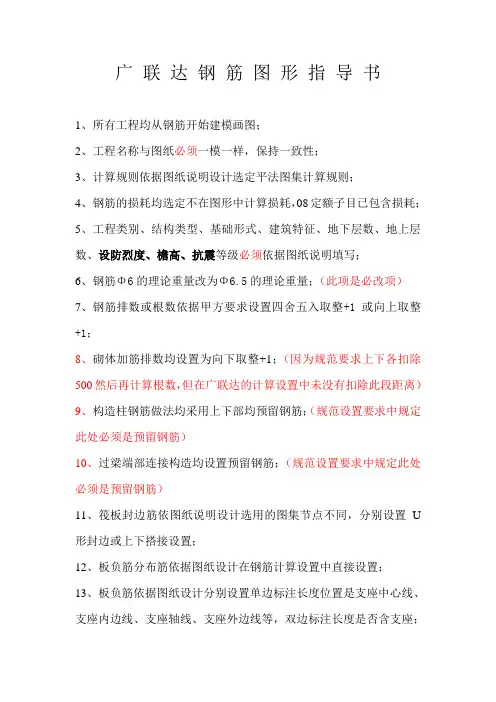

广联达钢筋图形指导书1、所有工程均从钢筋开始建模画图；2、工程名称与图纸必须一模一样，保持一致性；3、计算规则依据图纸说明设计选定平法图集计算规则；4、钢筋的损耗均选定不在图形中计算损耗，08定额子目已包含损耗；5、工程类别、结构类型、基础形式、建筑特征、地下层数、地上层数、设防烈度、檐高、抗震等级必须依据图纸说明填写；6、钢筋Φ6的理论重量改为Φ6.5的理论重量；（此项是必改项）7、钢筋排数或根数依据甲方要求设置四舍五入取整+1或向上取整+1；8、砌体加筋排数均设置为向下取整+1；（因为规范要求上下各扣除500然后再计算根数，但在广联达的计算设置中未没有扣除此段距离）9、构造柱钢筋做法均采用上下部均预留钢筋；（规范设置要求中规定此处必须是预留钢筋）10、过梁端部连接构造均设置预留钢筋；（规范设置要求中规定此处必须是预留钢筋）11、筏板封边筋依图纸说明设计选用的图集节点不同，分别设置U 形封边或上下搭接设置；12、板负筋分布筋依据图纸设计在钢筋计算设置中直接设置；13、板负筋依据图纸设计分别设置单边标注长度位置是支座中心线、支座内边线、支座轴线、支座外边线等，双边标注长度是否含支座；14、各构件的混凝土标号，分楼层分构件准确设置，此项会影响钢筋锚固长度；15、钢筋定尺长度，未特殊注明均设置为8000mm；16、钢筋接头：除图纸设计及委托方特殊要求外，所有构件Φ14及其以下按绑扎计入；Φ14～Φ22水平构件按对焊计入，竖向钢筋按电渣压力焊；其余不论水平或竖向均按直螺纹连接计入；17、板负筋布置范围：负筋布置后需严格检查每根负筋的布置范围，必须连接不能重复也不能缺少，有受力面筋时不存在负筋；18、板受力筋布范围：布置完受力筋后，严格检查受力筋的布置范围，每块板受力筋必须为方格状，双向；19、梁腰筋布置范围：除图纸单独设计外，梁高-板厚≥450时按图纸或图集规定间距增加腰筋；连梁需加腰筋时，除图纸单独设计处，均按剪力墙水平钢筋设置；20、主梁与次梁交接时均需在主梁两侧设置附加箍筋，图纸如设计有吊筋时两项均在原位标注时增加；图纸设计梁加腋时，在原位标注中设置；21、剪力墙钢筋内拉筋设置依据图纸设计，调整计算设置为双向布置或者梅花型布置；22、地下室图纸既有人防设计图又有普通设计图时，土建钢筋混凝土等主体部位依照人防设计图计入，二次结构部分依据人防设计图中的平时图纸计入，但战时需预埋入混凝土内的铁件、管等必须计入；23、所有层高均以结构高度为准，构件与层高不同时，单独设置构件标高；24、所有楼层均单独设置，不允许设置标准层，完全相同楼层复制；25、楼梯钢筋及楼梯平台板钢筋均计入单构件中；楼梯及入户平台板工程量手工计算提供手工计算底稿；26、空调板、飘窗板、挑檐等零星钢筋在单构件中计入，砼工程量以挑檐画入图形中，或手工计算，提供手工计算底稿；27、构件名称定义的要求：框架柱：KZ+柱名+底标高+顶标高+长×宽+形状构造柱：GZ+柱名+底标高+顶标高暗柱：AZ或DZ（YDZ）等+柱名+底标高+顶标高+相连墙厚度（是否为短肢墙或是否为电梯井壁墙）+形状剪力墙：厚度+剪力墙名（是否为短肢墙或是否为电梯井壁墙）+形状人防门框墙：人防门框柱+底标高+顶标高+长×宽+形状人防门框梁+底标高+顶标高+长×宽+形状砌体墙：材料+厚度+名称+形状暗梁：宽×高+名称+标高（导入图形时，暗梁均不导入，仅计钢筋，暗梁和混凝土墙整浇）+形状门：名称+材料+宽×高+门框厚度+形状窗：名称+材料+宽×高+离地高度+窗框厚度+形状墙洞：名称+宽×高+离地高度+形状连梁：名称+宽×高+顶标高+形状过梁：名称+宽×高+顶标高+形状+预制（或现浇）梁：名称+宽×高+顶标高+形状+相邻板厚板：名称+板厚+形状+几边有梁圈梁：图纸中实际的部位（比如止水带、水平系梁等）+标高基础梁：名称+宽×高+顶标高+形状筏板基础：名称+板厚+标高积水坑：名称+长×宽×高柱墩：名称+长×宽×高+形状+标高独基：名称+长×宽×高+形状+标高条基：名称+长×宽×高+形状+标高桩承台：名称+长×宽×高+形状+标高压顶：图纸中实际的部位+宽×高+标高栏板：图纸中实际的部位+宽×高+标高后浇带：图纸中实际的部位+宽×高+标高挑檐：图纸中实际的部位+宽×高+标高基础垫层：图纸中实际的部位+材质（混凝土或碎石褥垫层）+厚度+标高，且基础垫层和基础不存在扣减关系，混凝土垫层与碎石褥垫层高度上不存在扣减关系内装修：图纸注明的房间名称地面：图纸注明的房间名称+地面+楼层（一层或商业或标准层或顶层等）+选用图集编号墙面：图纸注明的房间名称+墙面+楼层（一层或商业或标准层或顶层等）+选用图集编号天棚：图纸注明的房间名称+天棚+楼层（一层或商业或标准层或顶层等）+选用图集编号踢脚：图纸注明的房间名称+踢脚+楼层（一层或商业或标准层或顶层等）+选用图集编号独立柱装修及单梁装修：注明部位+独立柱装修（单梁装修）+选用图集编号内装修房间楼梯间及跨楼层房间，底层设地面及踢脚不设天棚，顶层设天棚不设地面及踢脚外墙面层装饰：部位+材质+标高+选用图集编号计算外墙面装饰时，阳台部分不管是栏杆或是玻璃栏板或是砖砌栏板或是混凝土栏板均按墙体满布，栏杆、玻璃栏板或空缺的部位均布置洞口扣除墙体；挑檐、空调板、飘窗板的外部装修均手工计算，且提供手工计算底稿；室外单梁及独立柱装饰要单独在图形中布置，定义名称时注明为外部；外墙保温：部位+普通（挤塑或岩棉板）+厚度+选用图集编号保温的设置原则为不管有没有地下室均从室外地坪计入；门窗洞口侧壁及零星部位是聚苯板或胶粉颗料砂浆均单独注明；同一墙面有突墙面的墙垛时需布置外墙保温；屋面：部位+名称+选用图集编号+平屋面（坡屋面、雨篷屋面等）28、土方：土方开挖的深度为基础垫层底标高-室内外高差工作面需要做地下室外墙防水的工程为800mm宽不需要做地下室外墙防水的工程为300mm宽放坡系数无特殊要求时依据定额土质类别正常设定需要做护坡及支挡土板的工程放坡系数为0.29或0.3 所有土方在图形中布置后最大程度的合并29、门窗洞口等：所有门窗洞口，不得扣连梁、梁、板、砼墙、砼柱；构造柱不得布置在门窗洞口中间；30、建筑面积：跨楼层的房间仅计算底层建筑面积；坡屋顶，结构净高在2.10m及以上的部位应计算全面积；结构净高在1.20m及以上至2.10m以下的部位应计算1/2面积；结构净高在1.20m 以下的部位不应计算建筑面积；地下室出入口外墙外侧坡道有顶盖的部位，应按其外墙结构外围水平面积的1/2计算面积；建筑物架空层及坡地建筑物吊脚架空层，应按其顶板水平投影计算建筑面积。
广联达钢筋算量学习（板)1、板的底筋是必须配置的,如果板配置了双层钢筋则会有面筋，如果板的厚度较大，则配置中间层筋,对于没有配置面筋的板，如果跨度较大,则一般配置温度筋。
2、板的受力筋还有跨板受力筋，跨过一般，两段伸过两个支座,并标注有一定的长度。
负筋是指板支座位置的支座负筋，一般在没有面筋的情况下布置，如果有温度筋,则支座负筋要与温度筋搭接。
此外，负筋的垂直方向还有负筋的垂直分布筋。
3、拉筋和板凳筋的设置方式:工程设置—－—--计算设置－－－-节点设置—-—－－板－-－--第十项板拉筋、板凳筋布置方式4、板的受力筋定义中，左弯折和右弯折中(０)表示默认的板的厚度减去２×钢筋保护层厚度。
5、进行受力筋的布置时需要同时选择“单板”和“XY方向”６、“应用同名称板”可以把板的受力筋应用到同名称板上。
７、对于相邻的同名称板可以用“多板”方式布置。
８、在板负筋的属性编辑器中，“单边标注位置”如在施工图中没有明确写清楚,按照包含支座的位置（即支座外边线)来定义或咨询设计单位。
9、在板负筋的属性编辑器中,“分部钢筋”的设置方式可以在：工程设置--－－—计算设置－---板--－——第三项分部钢筋布置。
10、负筋方向布置错误，使用“交换左右标注”命令即可.1１、跨板受力筋按受力筋来布置,按“单板”+“垂直”或“单板”＋“水平”,选择跨过的板来布置跨板受力筋。
１2、使用“查改标注”命令，可以进行负筋的尺寸和钢筋信息的修改。
13、楼面板—ＬB 屋面板-—-ＷＢ延伸悬挑板-——-YXＢ纯悬挑板-—－—XB14、B——－下部通长筋，T—－－—上部通长筋.1５、什么是单向板？双向板?当长短之比在２~3或大于3的板,是单向板；长短边长度之比小于等于2的，是双向板单向板：四边支承的长方形的板，如长跨与短跨之比等于或大于二时,大荷载作用下，主要沿较小的板宽方向产生弯矩，可作为单向板计算。
单向板的受力钢筋为单向配筋,沿短跨方向配置。
广联达钢筋算量入门操作培训教材一、新建工程第一步：根据工程图纸名称编辑工程名称，按照图纸结构设计总说明下拉计算规则对话框选择相关信息，其他选项不变，点击下一步；第二步：根据图纸结构设计总说明编辑工程信息，点击下一步（蓝色对话框内容必填，并且会影响最终钢筋量的计算，因此要按工程情况按实填写）；第三步：根据实际情况编制信息，点击下一步；第四步：把直径为6的钢筋比重设置为0.26，点击下一步（目前市场上没有直径为6的钢筋，一般用直径为6.5的钢筋代替）；第五步：弯钩设置，点击下一步；第六步：确认输入的所有信息没有错误后，点击完成二、计算设置计算设置部分的内容是软件内置的规范和图集自动形成的，软件中默认的都是规范中规定的数值，图纸没有特殊说明，绘图过程中不需要调整，图纸中有特殊说明的可以根据图纸要求对构件相关计算规则属性自行调整。
三、楼层设置建立楼层信息，根据图纸修改层高及底标高四、建立轴网点击绘图输入→点击轴网→点击定义→新建（正交轴网/圆弧轴网/斜交轴网）→定义上下开间、左右进深→点击绘图→输入角度→点击确定五、构件绘图操作流程：1.绘图输入栏内选择相应构件→新建构件→设置属性→绘制构件2.推荐绘图原则(可以根据个人习惯而调整)：2.1根据楼层的顺序定义绘图顺序：“基础层→地下室→首层→第二层→标准层→顶层”；2.2 根据施工顺序进行绘制，“基础→主体→零星构件”；2.3 绘图时要根据实际情况注意切换楼层绘制构件”；3.举例3.1柱的定义和绘制选择柱→新建柱→按照图纸定义柱子的构件属性→以点的方式绘制柱图元（特别注意图纸中是否有特殊说明）3.2砌体的定义和绘制选择砌体墙→新建砌体墙→按照图纸定义砌体墙的构件属性（在框架结构或框剪结构工程中砌体结构构件的配筋信息通常在工程结构设计总说明中进行描述）→以直线的方式绘制砌体3.3梁的定义和绘制选择梁→新建梁→按照图纸定义梁的构件属性→以直线的方式绘制柱特别注意图纸中是否有特殊说明，若图中单个梁标高有特殊标注应在设置梁构件其他属性中修改梁的起点标高和终点标高）；3.4板的定义和绘制3.4.1绘制板选择板→新建板→按照图纸定义板的构件属性→以点、矩形等方式绘制梁3.4.2绘制板受力筋根据图纸要求设置板的受力筋、跨板受力筋→以单板、多板、水平、垂直等方式绘制板钢筋3.4.3绘制板负筋根据图纸要求设置板负筋→以按梁布置/按墙布置/按板边布置/画线布置的方式绘制板钢筋3.5门、窗的定义和绘制选择门/窗→新建门/窗→按照图纸定义门/窗的构件属性→以点的方式绘制门窗3.6构造柱的定义和绘制3.6.1构造柱的绘制可以使用自动生成构造柱功能，设置好构造柱在砌体墙中的位置，根据图纸设置构造柱的属性，点击确认，框选需要布置构造柱的砌体墙右键确认生成；3.7独立基础的定义和绘制选择独立基础→新建独立基础→新建参数化独立基础→选择独立基础修改属性→以点的方式绘制独立基础3.8筏板基础的的定义和绘制3.8.1绘制筏板基础选择筏板基础→新建筏板基础→按照图纸定义筏板基础属性→以直线等方式绘制筏板基础（可以根据图纸要求设置边坡）3.8.2绘制筏板基础受力筋根据图纸要求设置筏板基础的受力筋、跨板受力筋→以单板、多板、水平、垂直等方式绘制板钢筋3.4.3绘制筏板基础负筋根据图纸要求设置筏板基础负筋→以按梁布置/按墙布置/按板边布置/画线布置的方式绘制筏板基础钢筋六、单构件输入1.计算零星构件钢筋工程量应用单构件输入2.举例2.1楼梯点击单构件输入→构件管理→选择楼梯→添加构件→确定→点击参数输入→选择图集→按图纸选择相应楼梯→修改楼梯参数七、汇总计算汇总计算后可以看到构件的钢筋三维及构件的钢筋量八、报表打印根据实际需求选择导出或打印相应的表格。
2024年广联达软件培训学习心得范本广联达软件是国内知名的建筑信息模型（BIM）软件，广泛应用于建筑设计、施工管理、工程咨询等领域。
作为一名建筑设计师，我有幸参加了广联达软件的培训学习课程，并且在学习过程中有了一些心得体会。
首先，广联达软件的培训课程非常系统和全面。
培训课程涵盖了广联达软件的基础知识、高级应用技巧以及实际案例分析等内容。
在培训课程中，我学习了广联达软件的基本操作和建模技巧，了解了软件的各项功能和特点，并且通过实际案例的分析，掌握了软件在实际项目中的应用方法。
这些知识不仅帮助我更好地理解和掌握了广联达软件，也提升了我的建模和设计能力。
其次，广联达软件的培训教师非常专业和负责。
培训教师都是广联达软件的专业人员，具有丰富的实践经验和全面的知识储备。
在培训过程中，教师耐心细致地讲解每一个操作步骤，并且对于学员的问题也能够一一解答。
他们注重培训实效，针对不同学员的需求，开设了不同级别的培训课程，使学员能够根据自己的实际情况选择合适的培训内容和时间。
通过与教师的互动交流，我不仅学到了广联达软件的知识和技能，还获得了一些实践经验和行业内的最新动态。
另外，广联达软件的培训学习给我带来了一些启发和思考。
在学习过程中，我发现广联达软件的使用不仅可以提高设计效率和质量，还可以促进建筑设计和施工的协同工作。
通过软件的模型共享和信息交流功能，设计师和施工人员可以实时沟通和共享设计信息，有效减少了设计与施工之间的误差和冲突。
这使我意识到，广联达软件不仅是一种工具，更是一种思维和方法的转变，需要与团队合作和协同发展。
此外，广联达软件的培训学习也为我提供了一个与同行交流和学习的机会。
在培训班中，我结识了来自不同行业和领域的学员，他们有的是建筑设计师，有的是工程师，有的是施工人员。
通过互动交流，我了解了不同领域的需求和挑战，也从中获得了一些新的思路和灵感。
这种交流和学习的机会对于我个人的成长和发展有着积极的影响。

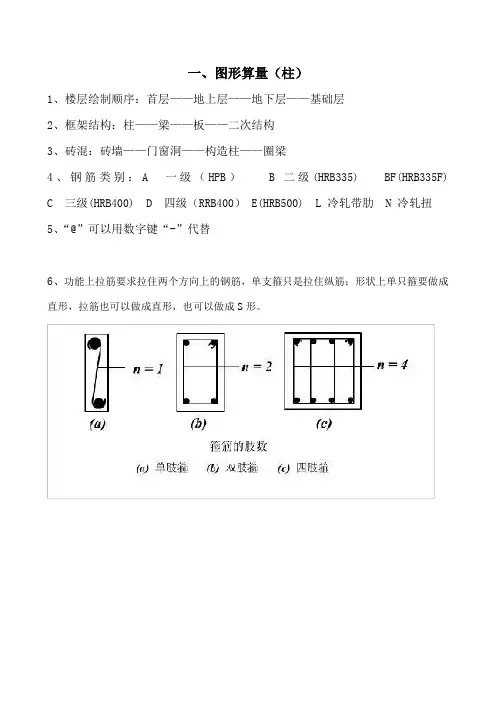

一、图形算量（柱）1、楼层绘制顺序：首层——地上层——地下层——基础层2、框架结构：柱——梁——板——二次结构3、砖混：砖墙——门窗洞——构造柱——圈梁4、钢筋类别：A 一级（HPB） B 二级(HRB335) BF(HRB335F)C 三级(HRB400)D 四级（RRB400） E(HRB500) L 冷轧带肋 N 冷轧扭5、“@”可以用数字键“-”代替6、功能上拉筋要求拉住两个方向上的钢筋，单支箍只是拉住纵筋；形状上单只箍要做成直形，拉筋也可以做成直形，也可以做成S形。
7、8、9、柱加密区箍筋间距100，四肢箍，非加密区间距150，两只箍怎么输入？这样输入A8-100(4*4)/150(2*2)就行了10、箍筋7（4*4）是什么意思表示一个方向4肢，一个方向4肢。
简单点，不管是几*几，前面的数字就是箍筋示意图水平方向的线条的根数，后面的数字就是垂直方向的线条的根数。
11、工程中将箍筋肢数3*2改为4*4后，为什么箍筋的量还变少了？箍筋的配置是根据纵筋的根数来的，软件中箍筋的设置必须有相应的纵筋让其箍上才能正常计算，工程中纵筋只有每边只有一根，所以四肢箍无法正常布置上，导致只计算了外箍，而当设置为3肢箍时，中间增加了一根拉筋，所以钢筋量比四肢箍的钢筋量要多处理方法：将纵筋根数设置正常后，再进行量的核对12、偏移布置构件：先点击画构件，把构件放在某参照点后，然后“shift”+鼠标左键，可以显示“偏移构件”对话框。
最后输入相关信息。
13、修改图元属性，点中要修改的图元，鼠标右键“修改构件图元名称”。
方法二：点中属性编辑器中的名称重新选择修改即可。
14、“shift”+构件代号（如柱用Z），即显示构件的名称。
15、在钢筋算量中的柱类型中的角柱、边柱、中柱怎么区分？边柱中的边柱-B 和边柱-H是什么意思？在中间层一般不需要区分角柱、边柱、中柱，到顶层需要区分，边角柱，利用软件自动判断边角柱的功能判断。
广联达钢筋软件基础培训教材随着现代建筑技术的不断发展，钢筋是建筑过程中必不可少的一种材料。
然而，钢筋的使用需要满足严格的技术要求，一旦出现问题会影响建筑质量和安全性。
钢筋软件作为现代建筑领域中的重要工具，可以辅助工程师进行设计和计算，提高工作效率和准确性。
广联达钢筋软件作为业内领先的钢筋软件，依托强大的技术和先进的算法，已经成为国内外众多建筑企业信赖的技术支持。
为了能够更好的应用广联达钢筋软件，企业需要进行基础培训教育来提升使用者的技术能力，本文就广联达钢筋软件基础培训教材进行介绍和分析。
一、培训教材的基本介绍广联达钢筋软件基础培训教材共分为四个部分，分别为入门篇、操作篇、应用篇与案例篇。
整个教材以自学为主，其配套的实训视频和模型资料以及教材中的练习题可以同时帮助学习者更好地掌握软件的操作技巧和使用方法。
1.入门篇：入门篇主要对广联达钢筋软件的基础概念和使用方法进行了梳理和介绍。
教材中针对软件的安装、菜单栏、快捷键等基础知识进行了讲解。
同时该部分还介绍了钢筋软件常见的边界约束和布置方式，方便使用者更好地理解和应用。
2.操作篇：操作篇是广联达钢筋软件培训教材的重点，主要针对软件的具体操作进行了详细讲解。
教材中的内容包括了平面图选区、钢筋钢筋绑扎、封顶和排钢筋等实用操作内容。
通过模拟实际建筑过程中钢筋的操作流程和步骤，使用者可以更好地掌握钢筋软件的使用技巧。
3.应用篇：应用篇作为知识拓展部分，主要介绍广联达钢筋软件的深层应用。
教材中包括了钢筋软件与其他设计软件进行协同设计的技术方法、如何使用钢筋软件对钢筋组合进行优化、如何进行参数化的钢筋设计等高级应用技术的讲解。
这一部分的教学内容比较深奥，但对使用者来说可以提高其技术水平和能力，使其应对各类工作挑战。
4.案例篇：案例篇主要介绍了实际工程中的应用案例，通过实例来说明使用广联达钢筋软件进行钢筋设计的优势和局限性。
同时该部分还介绍了如何针对特殊问题进行解决和应对，使得学习者能够更好地应对实际工作中的情况。
广联达钢筋软件基础培训教材前言随着建筑信息化的发展及计算机的迅速普及，工程造价电算化已经成为必然的趋势。
在最近10年中，造价行业已经发生了巨大的变化：中国的基础建筑投资平均每年以15%的速度增长，但造价从业人员的数量，已经不足10年前的80%，造价从业人员的平均年龄比10年前降低了8.47岁，粗略计算目前平均每个造价从业者的工作量大概是10年前的40倍。
在这个过程中电算化起的作用是显而易见的，造价工作者学习、使用计算机辅助工作也是必然的选择，否则一定会跟不上行业的发展，因时间问题，准确性及工作强度过大等原因而退出造价行业。
我们统计过这样一组数据，一根三跨的平面整体表示方法标注的梁，让大家手工计算钢筋，在20分钟能够计算出结果的只有15.224%（06年统计了参加培训班的624人的结果），与严格按平法图籍要求的计算方法计算的正确结果相比，结果正确的只有0.32%（在624人中只有2个人的结果计算是正确的）。
在学习完广联达算量软件，使用一段时间比较熟练后，用软件在1分钟内能够计算出结果为97.077%（错误的原因是因为录入时疏忽，导致输入错误造成）。
一万平米的工程，利用GCL软件在一天内计算出准确完整工程量也已司空见惯，由此可以看到电算化的重要性、电算化给我们工作上带来的方便及普及电算化的必要性。
为了使各年龄段的造价工作者能够快速的学会使用工程造价算量软件，我们特编制了本教材。
教材的编制只要以怡和具体的工程实例的绘图计算过程为主线，过程中加入常用功能的使用方法及常遇到问题的处理方法，通过讲解+练习的形式以满足初学者和已经会初步使用软件的学习者的需要，也希望通过本教材的学习大家能够掌握学习和使用软件的方法，以便在学习后可以自行学习和测试解决实际应用过程中遇到的使用问题。
本课程的学习目标：一、掌握GGJ10.0软件算量的思路、流程和基本方法二、熟练掌握GGJ10.0软件常用功能的操作三、能够独立完成《广联达培训楼》工程，学会用软件做工程的思路和方法四、能够对软件计算结果做简单分析，逐步能够把握用软件准确进行钢筋工程量计算五、如果参加应用培训,您将会获得更多的收获……最后希望大家通过本教材的学习，能够得到点石成金的手指，将软件应用到实际工作中，快速脱离枯燥繁琐的手工计算，走上轻松快乐的电算化造价人生之旅！编者 2007年4月目录前言1目录3钢筋软件整体流程4第二章钢筋软件整体流程5第三章操作详解6第一节新建工程6第二节新建轴网12第三节柱17第四节梁24第五节板31第六节基础部分37第七节墙53第八节其它构件(单构件输入)62第九节报表输出66第四章其它功能69第五章综合练习77附录81附录一手工计算梁过程81附件二实例练习图纸85附录三实例练习参考结果95第一章钢筋工程量计算依据一、现行钢筋计算相关规范①《混凝土结构设计规范》GB50010-2002；——中国建筑工业出版社该“规范”于2002年4月1日起施行，主要内容有：混凝土结构基本设计规定、材料、结构分析、承载力极限状态计算及正常使用极限状态验算、构造及构件、结构构件抗震设计及有关附录；它适用于房屋和一般构筑物的钢筋混凝土、预应力混凝土以及素混凝土承重结构的设计；不适用于轻骨料混凝土及其它特种混凝土结构的设计。
