广联达算量步骤广联达图形算量总结（本文章来自论坛）第一章轴网部分一、轴网对于复杂的轴网，采用的输入方式为：轴号，逗号，轴距，逗号，轴号……结尾为轴号。
按F12或点“视图”在图层对话框里将轴线前的对钩去掉就可以隐藏轴线。
第二章建筑部分一、墙体1、各层砌体标号不一样时，应根据标号设置好“墙构件”——套好做法。
绘图时，先画好标准层，再复制到其它楼层，在其它楼层中，“按名称选择构件”——“确定”——单击右键——“修改构件名称”——确定“目标构件”。
2、在做法中，直接套外脚手、内脚手子目，软件自动区分内、外墙脚手架。
4-1单排10m以内，4-2单排15m以内, 4-3双排10m以内，4-4双排15m以内，4-5双排24m以内，4-6双排30m以内，4-7双排50m以内3、虚墙应根据使用的部位不同，设置不同的厚度。
4、层高超过3.6m时，每超高一米，柱5-69，梁5-70，墙5-71，板5-72层高超过6m，圆形柱每超1m,按5-735、3-5（一砖以上）,3-6（一砖）,3-8（120墙）,3-24 加气砼块6、砌体钢筋加固点焊网片3-48，钢筋绑扎3-41，钢筋不绑扎3-507、当工程中出现外墙不封闭时外脚手架面积？解决办法：在不封闭处画上墙，再定义洞口。
是虚墙是否可行？二、栏板先画出栏板线：用“点加长度”或用“画折线”加偏移长度可以直接画出，不用辅轴。
当外侧没有交点时，可以向里画，长度值为负就可以了；用“shift+左键”可以定义长度和角度。
注意：1、栏板中心线是否和轴线一致，不是则偏移2、有斜板时，将栏板定义为异形栏板再布置挑檐、雨篷3、雨篷上带砼立板时执行挑檐子目。
栏板5-59/雨篷立板5-65栏板外抹灰11-32/内抹灰11-19表格输入——参数法输入——栏板构件——选择（修改参数）三四五、门、窗及门连窗先按“M”显示门，再按“shift+m”显示门的标注，再按消失。
其他构件类似！1、确定洞口尺寸2、确定框厚度3、确定离地高度（底标高）4、阳台窗用栏板长度代码乘以阳台窗高度（阳台是用栏板围成的，在其上不能画窗台构件5、同一窗在两个楼层时，分成两个窗画对于木门而言，构件做法主要包括：7-33 安装及框亮制作7-53 门扇制安7-61 五金、7-59执手锁、7-60厕所锁、7-61弹子锁、7-227合页11-518 油漆对于塑钢窗而言，构件做法主要包括：7-184 成品塑钢窗安装DKMJ（注意换玻璃）7-186 纱扇KWWMJ5-110 预制水磨石窗台板（DKKD+0.1）*宽*厚*1.0156-7 运输6-124 安装窗帘盒: DKKD+0.3 7-299油漆:窗帘 DKKD+0.3)*(DKGD+0.2)11-880（白花纱布） 881(窗饰布) 882（布） 833（丝） 884 (塑料) 885（豪华）木窗台板：2.2cm284/3cm285/4cm286硬木窗台板287（厚25mm）7-170 钢门7-334 防火门注意：1、采用智能布置门时，软件自动将门放在墙中2、弧顶、尖顶、带亮门等一般都可以从参数门里找到。
广联达图形算量软件的使用方法一、新建工程与打开工程打开广联达图形算量软件界面出现功能框，点新建向导可以新建工程，点打开工程弹出打开框，在框下边文件类型可以选工程文件或所有文件找到原建的工程点击，再点击打开。
二、工程设置填写工程名称→计算规则中的清单规则与定额规则→软件自动匹配定额库和清单库→填写做法模式，一般选用纯做法模式→填写属性值，室外地坪相对于+0.00标高等（室外地坪标高对计算结果有影响）→楼层设置和混凝土、砂浆标号设置→最后复制到其他楼层。
三、建立轴网点模块导航栏里绘图输入按钮，进入绘图界面，在绘图界面最上边是菜单栏，稍下是工具栏，中间画框是绘图区域，最下边是状态栏（状态提示怎样操作）。
绘图一般分三个步骤：定义→新建→绘图。
轴网的画法和钢筋抽样画轴网方法一样。
四、柱1、编辑属性：在模块导航栏点击柱→点击柱（或构造柱）→点工具栏定义按钮→新建→新建矩形柱（或圆形柱、异形柱、参数化柱）→属性编辑→在属性编辑器中填写界面尺寸。
2、添加清单：点击右边界面查询匹配清单按钮→选矩形柱并双击（或在查询清单库里找）3、添加定额：点击查询匹配定额库→选相应的周长的现浇矩形柱混凝土并双击（或在查定额单库里找）点击查询匹配定额库→选相应的周长的现浇矩形柱模板并双击（或在查定额单库里找）4、属性相同的柱使用做法刷或选配添加清单、定额：点做法刷或选配按钮将添加清单和定额复制到相同属性的柱或从别的相同属性柱的清单和定额复制过来。
5、绘图：绘图方法和钢筋抽样画柱方法基本一致。
6、柱的移动：左键点要移动的柱再点右键→点移动→在柱边捕捉一点点左键松开→鼠标移动合适位置的捕捉点上点左键既可。
7、柱的旋转：左键点要旋转的柱再点右键→点旋转→点柱中点围绕中点移动鼠标→shift加左键→输入角度点确定既可。
8、查看柱工程量、查看计算式：点击菜单栏中工程量按钮→点汇总计算→选项点确定→点查看工程量，框选或点选→弹出工程量表格，可以导到EXCel表格并可以打印。
广联达图形计算工程量的操作流程我们大家手工做时一般是：先是平整场地，土方开挖，打夯，垫层，基础…… 我们图形算量软件的作法的思路：先做标准层。
在标准层做好之后就是把标准层向上向下复制，然后把标准做一些适当的修改。
所以标准层是非常重要的，我们在处理时要加倍小心。
（重点强调）软件的操作流程：进入图形算量项目管理楼层定义→层号、层高、建筑面积增减及楼层总信息(一层必须单存在) 轴线管理→输入主轴线、辅助轴线绘图→所有实体的属性定义、画实体等操作汇总计算（注意在汇总之前每层都生成一次房间）查工程量清单，工程量计算书等退出GCL99软件用GBG99或其培训它软件取、凋价汇总计算、打印输出预算书。
图形自动计算工程量操作流程一、总信息：双击广联达图形算量软件→点确认→新建→在项目代号栏内输入工程代号（自己定义代号）→选计算规则→在项目名称栏内输入工程名称（其它可以不输入）→点确认→点楼层→点楼层定义→在楼层号内输入1→打回车→层高输入3.2m→打回车→2层→打回车→3m→打回车3层→打回车→2.4m→点小三角形→建筑面积选择不计算→点楼层换算→在楼层换算对话框内单击鼠标左键选择如下内容：楼层号砖墙砂浆标号砼墙混凝土标号梁混凝土标号板混凝土标号柱混凝土标号1 M10 碎C30 碎C30 碎C302 M7.5 碎C25 碎C25 碎C253 M5 碎C20 碎C20 碎C20点确认→外墙裙高1000→室外地坪相对标高栏内填-0.45→散水宽度填1000→点确认。
二、轴线：点辅助轴线按扭→点正交主轴按扭→在屏幕上任点一下左键→点下开间→输入轴距相应数字（按图输入轴距，注：轴线号可以自己定义）→点左进深→输入相应轴距（轴线号也可以自己定义）→点确认三、墙体： 1、墙体属性定义：点墙体按扭→点属性定义按扭→墙体名称WQ37→墙体材质点小三角形选机红砖→墙体类别点小三角形选外墙→厚度选（或填）370→其它可不输入，（注：轴线距左墙皮宽默认250是表示偏轴线，如果梁、墙体是中轴，可改成185）点做法→点查询（或直接输入3-6、4-1）→点与属性定义相匹配的子目→选3-6、4-1→点选择子目→保存其它墙体采用同样的方法定义NQ24（3-2、4-16）、NRQ24(3-6、4-1)、基础WQ37 (3-1换M10)、基础WQ24（3-1换M10）、WQ24（3-6、4-1）。
广联达图形算量操作全解一、新建工程v 1. 启动软件：（方法一）双击桌面“广联达图形算量软件GCL 8.0”图标（如图2.1），启动软件。
方法二：双击桌面上的广联达工程量清单整体解决方案快捷图标，左键单击“图形算量软件”项目，启动软件；（图2.1）2.新建工程：第一步：进入图形算量软件GCL V8.0后，鼠标左键点击【新建向导】按钮，弹出新建工程向导窗口；（图2.3）第二步：输入工程名称，选择标书模式、计算规则、清单库和定额库。
（图2.4）注：您可以根据您所在的地区，可以选择相应的计算规则。
v 注1：如果工程是清单计价模式，则要求选择“招标”或“投标”模式；如果工程是定额算量模式，则选择“定额模式”即可。
v 注2：如果是清单算量要求在计算规则后面的倒三角中选择清单规则，如是投标或招标方计算标底还需按要求选择定额规则；如果是定额算量要求选择定额规则。
第三步：连续点击【下一步】按钮，分别输入工程信息、编制信息及辅助信息；v 注：工程信息、编制信息与工程量计算没有关系，只是起到标识的作用，该部分内容均可以不填写。
您可以根据实际情况输入，不会对计算有任何影响。
第四步：点击【下一步】按钮，输入辅助信息；在这里，室外地坪相对标高输入－0.3m，外墙裙高度为0；温馨提示：1、室外地坪相对标高影响外装修以及土方的工程量；2、外墙裙高度影响外装修工程量；第五步：完成；您可以查看所输入的信息是否正确，如果不正确，您可以点击“上一步”进行修改；确认输入信息无误后可以点击“完成”。
点击完成后就可以完成工程的新建；（图2.6）注：点击完成后，发现工程信息有错误，可以在相应的属性值进行修改。
v 建立工程部分小结：v 1、室外地坪相对标高：按照图纸输入准确信息，此部分信息影响外墙装修工程量及土方回填工程量，一定要结合图纸或实际准确输入；v 2、外墙裙高度：根据实际外墙裙高度以毫米为单位进行输入；二、工程设置：用户在新建完工程后，可以在导航栏中的工程设置查看标书模式，计算规则的版本号及定额库和清单库等信息，如下图所示：（图2.7）提示：计算规则的版本号要与主程序的版本号一致，否则将导致计算错误。
广联达算量软件使用的流程1. 算量软件简介广联达算量软件是一款专业的建筑工程量计算软件，广泛应用于建筑行业的工程量计量和结算工作。
该软件集成了多个功能模块，能够方便快捷地完成工程量的计算、核算和报表生成等工作。
2. 软件安装1.下载软件安装包2.双击安装包进行安装3.按照安装向导逐步进行安装4.安装完成后，运行软件进行初次配置3. 工程量计算流程广联达算量软件提供了一套完整的工程量计算流程，以下为详细步骤：步骤一：新建项目1.打开软件，点击菜单栏上的“项目管理”。
2.在项目管理界面，点击“新建项目”按钮。
3.输入项目名称、所在地区等相关信息，并点击“确定”按钮。
步骤二：创建工程清单1.在项目管理界面，选择对应的项目，并点击“工程清单”按钮。
2.在工程清单界面，点击“新建清单”按钮。
3.输入清单名称和编号，并点击“确定”按钮。
4.在清单列表中，点击新建的清单，进入清单编辑界面。
步骤三：添加工程量项目1.在清单编辑界面，点击“添加项目”按钮。
2.选择合适的工程量项目，如混凝土工程、砌体工程等，点击“确定”按钮。
3.在项目编辑界面，填写相关信息，如项目名称、规格、单位等。
4.点击“保存”按钮保存项目。
步骤四：计算工程量1.在清单编辑界面，选中需要计算工程量的项目。
2.点击工具栏上的“计算”按钮，系统将自动计算选中项目的工程量。
3.根据计算结果，可以进行修改或调整。
步骤五：生成报表1.在清单编辑界面，点击“报表”按钮。
2.选择需要生成的报表类型，如工程量清单、材料清单等。
3.根据需要选择相应的选项，并点击“生成报表”按钮。
4.生成的报表将以Excel文件的形式保存到指定的位置。
4. 结算工作流程广联达算量软件还支持结算工作的进行，以下为结算工作的流程：步骤一：新建结算项目1.在软件主界面，点击菜单栏上的“项目管理”。
2.在项目管理界面，点击“新建项目”按钮。
3.输入结算项目的名称、结算时间等相关信息，并点击“确定”按钮。
广联达图形算量G C L 整体操作流程图文教程详解HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】图形算量整体操作流程图文教程详解当您对GCL2013软件的整体操作流程不熟悉或不清楚时，您可以看看这个简单操作流程。
操作步骤【第一步】：启动软件；通过鼠标左键单击windows菜单：“开始”->“所有程序”->“广联达建设工程造价管理整体解决方案”->“广联达土建算量软件GCL2013”；【第二步】：新建工程；1、鼠标左键单击“新建向导”按钮，弹出新建工程向导窗口；2、输入工程名称，例如，在这里，工程名称输入“广联达大厦”，如果同时选择清单规则和定额规则，即为清单标底模式或清单投标模式；若只选择清单规则，则为清单招标模式；若只选择定额规则，即为定额模式这里我们以定额模式为例，定额计算规则选择为“北京市建筑工程预算定额计算规则（2001）”，定额库为“北京市建设工程预算定额（2001）”然后单击“下一步”按钮；注：您可以根据您所在的地区，选择相应的计算规则及定额库。
3、连续点击“下一步”按钮，分别输入工程信息、编制信息，直到出现下图所示的“完成”窗口；4、点击“完成”按钮便可完成工程的建立，显示下面的界面。
【第三步】：工程设置；1、在左侧导航栏中选择“工程设置”下的“楼层信息”页签；2、单击“插入楼层”按钮，进行楼层的插入，；3、根据图纸输入各层层高及首层底标高，这里，首层底标高默认为0。
【第四步】：建立轴网；1、在左侧导航栏中点击“绘图输入”页签，鼠标左键点击选择“轴网”构件类型；2、双击轴网，点击构件列表框工具栏按钮“新建”->“新建正交轴网”，；3、默认为“下开间”数据定义界面，在常用值的列表中选择“3000”作为下开间的轴距，并单击“添加”按钮，在左侧的列表中会显示您所添加的轴距；4、选择“左进深”，在常用值的列表中选择“3000”，并单击“添加”按钮，依次添加三个进深尺寸。
广联达图形自动计算工程量操作流程一、总信息：双击广联达图形算量软件→点确认→新建→在项目代号栏内输入工程代号（自己定义代号）→选计算规则→在项目名称栏内输入工程名称（其它可以不输入）→点确认→点楼层→点楼层定义→在楼层号内输入1→打回车→层高输入3.2m→打回车→2层→打回车→3m→打回车3层→打回车→2.4m→点小三角形→建筑面积选择不计算→点楼层换算→在楼层换算对话框内单击鼠标左键选择如下内容：楼层号砖墙砂浆标号砼墙混凝土标号梁混凝土标号板混凝土标号柱混凝土标号1 M10 碎C30 碎C30 碎C302 M7.5 碎C25 碎C25 碎C253 M5 碎C20 碎C20 碎C20点确认→外墙裙高1000→室外地坪相对标高栏内填-0.45→散水宽度填1000→点确认。
二、轴线：点辅助轴线按扭→点正交主轴按扭→在屏幕上任点一下左键→点下开间→输入轴距相应数字（按图输入轴距，注：轴线号可以自己定义）→点左进深→输入相应轴距（轴线号也可以自己定义）→点确认三、墙体：1、墙体属性定义：点墙体按扭→点属性定义按扭→墙体名称WQ37→墙体材质点小三角形选机红砖→墙体类别点小三角形选外墙→厚度选（或填）370→其它可不输入，（注：轴线距左墙皮宽默认250是表示偏轴线，如果梁、墙体是中轴，可改成185）点做法→点查询（或直接输入3-6、4-1）→点与属性定义相匹配的子目→选3 -6、4-1→点选择子目→保存其它墙体采用同样的方法定义NQ24（3-2、4-16）、NRQ24(3-6、4-1)、基础WQ37 (3-1换M10)、基础WQ24（3-1换M10）、WQ24（3-6、4-1）。
（注：在这里定义一个虚墙XQ，墙体材质选其它，类别选虚墙，厚度填1），点保存，基础墙要注意换算标号，因在总信息里基础墙没有定义标号。
墙体都定义完后点退出。
2、画墙体：先点属性定义小三角形调出WQ37→点（5，B交点）→点（2，B交点）→点（2，A交点）→点（1，A）→点（1，F）→点（2，F）→点顺小弧→填半径1200mm→打开偏移→X=1200,Y=0→点（2，G）→点连续线→关闭偏移→点（5，G）→点属性定义小三角形调出NQ24→点（5，B）→点右键→点（1，C）→点（2，C）→点右键→点（2，F）→点（2，B）→点右键→点（2，D）→点（4，D）→点（4，B）→点右键→点（3，G）→点（3，E）→点右键在属性定义栏内点小三角形调出XQ（画虚墙主要参考建施9，将楼梯分为斜跑、休息平台、楼板三部分）→点（3，E）→点（3，D）→打开偏移→X= 120，Y=0，→点（4，E）→点（4，D）→点右键→X=0，Y=120→点（4，D）→点（5，D）→点右键→X=0，Y=1470（注没楼梯梁最后一踏步让250，有楼梯梁接楼梯梁划分）→点（4，B）→点（5，B）→点右键→关闭偏移。
广联达2024算量软件操作步骤详解1.打开软件。
在电脑桌面上找到广联达2024算量软件的快捷方式，双击打开软件。
软件启动后，会显示主界面。
2.创建工程。
在主界面的左上方，找到“新建工程”按钮，单击该按钮。
在弹出的对话框中，填写工程名称、项目地址、单位名称等信息。
然后单击“确定”按钮，完成工程的创建。
3.导入工程图纸。
在主界面的左侧导航栏中，找到“图纸列表”选项，并单击打开。
在图纸列表界面中，点击“添加”按钮。
然后选择需要导入的工程图纸文件，单击“确定”按钮，完成图纸的导入。
4.结构模型创建。
在主界面的工作区域中，找到“结构模型创建”按钮，并单击打开。
在结构模型创建界面中，选择需要创建的结构类型，例如梁、柱等。
然后根据实际情况填写结构的尺寸、材料等信息。
点击“确定”按钮，完成结构模型的创建。
5.荷载设置。
在主界面的工作区域中，找到“荷载设置”按钮，并单击打开。
在荷载设置界面中，选择需要添加的荷载类型，例如活载、恒载等。
然后根据实际需要填写荷载的数值和作用位置等信息。
点击“确定”按钮，完成荷载设置。
6.分析计算。
在主界面的工作区域中，找到“分析计算”按钮，并单击打开。
在分析计算界面中，选择需要进行的分析类型，例如静力弹性分析、动力弹性分析等。
然后点击“计算”按钮，软件将根据输入的信息进行计算，并生成计算结果。
7.结果查看。
在主界面的工作区域中，找到“结果查看”按钮，并单击打开。
在结果查看界面中，可以查看结构模型在各个荷载工况下的位移、内力、应力等结果。
可以根据需要选择不同的结果查看方式，例如图表显示、数据表格显示等。
8.报表导出。
在主界面的工作区域中，找到“报表导出”按钮，并单击打开。
在报表导出界面中，选择需要导出的报表类型，例如设计计算报表、构件配筋报表等。
然后选择导出格式和保存路径，并点击“确定”按钮，完成报表的导出。
9.结果分析。
根据导出的报表和计算结果，进行结果分析。
可以根据计算结果来评估结构的强度、稳定性等，并可以根据需要进行结构优化设计。
在您使用GCL8.0时，推荐您按照下面的流程进行算量。
单元1、启动软件 (3)单元2、新建工程 (3)单元3、新建楼层 (6)单元4、新建轴网 (9)单元5、墙 (15)单元6、门，窗，过梁 (21)单元7、柱 (28)单元8、梁 (31)单元9、板 (36)1单元10、斜板 (39)单元11、房间 (42)单元12、屋面 (45)单元13、散水，建筑面积，平整场地 (49)单元14、三维显示，查看工程量 (54)单元15、独基，基坑 (58)单元16、表格输入 (63)单元17、报表输出 (65)2单元1、启动软件(详细讲解可以参看视频01新建工程楼层)1、双击桌面上“广联达工程量清单整体解决方案”快捷图标。
2、左键单击选择“图形算量软件GCL8.0”。
单元2、新建工程(详细讲解可以参看视频01新建工程楼层)1、打开软件，左键单击“新建向导”，进入“新建工程”3界面。
2、输入工程名称，选择标书模式、计算规则、清单库和定额库。
提示：1、如果是定额模式，只选择定额规则和定额库。
2、注意不要勾选“自动生成默认构件”。
43、点击“下一步”，按照工程图纸输入“工程信息”，“编制信息”，“辅助信息”。
5提示：室外地坪相对标高会影响土方量和外墙装修的工程量，外墙裙高度会影响外墙装修的工程量。
4、点击下一步，出现完成界面，直接点击“完成”按钮，即完成新建工程步骤。
单元3、新建楼层(详细讲解可以参看视频01新建工程楼层)工程建立之后，首先要建立建筑物6楼层高度的相关信息，即设置立面高度方面的信息。
1、根据图纸，新建楼层，点击“添加楼层”，添加新的楼层。
2、修改层高为实际高度，层高的单位为“m”。
提示：1、当建筑物有地下室时，基础层指的是最底层地下室以下的部分，当建筑物没有地下室时，可以把首层以下的部分7定义为基础层。
2、如果有地下室，添加楼层后，需要将地下室的楼层编码（如-1，-2）输入到楼层编码中。
8单元4、新建轴网(详细讲解可以参看视频02新建轴网)一、新建轴网1、左键单击“绘图输入”，进入绘图界面，切换到“轴网”，在菜单栏点击“轴网管理”。

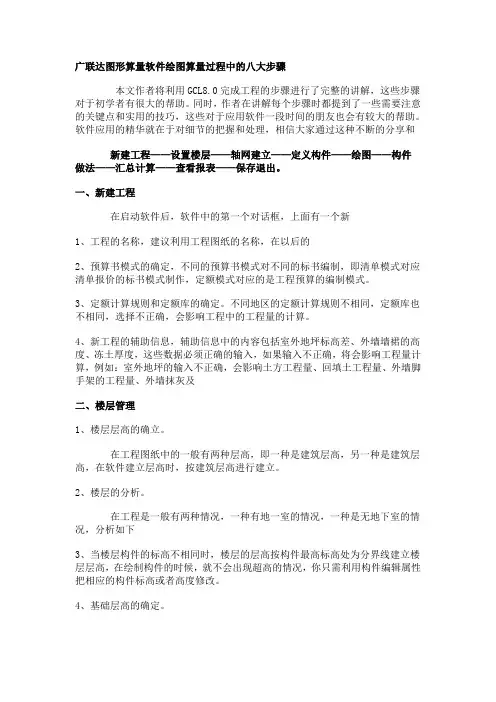

广联达图形算量软件绘图算量过程中的八大步骤本文作者将利用GCL8.0完成工程的步骤进行了完整的讲解，这些步骤对于初学者有很大的帮助。
同时，作者在讲解每个步骤时都提到了一些需要注意的关键点和实用的技巧，这些对于应用软件一段时间的朋友也会有较大的帮助。
软件应用的精华就在于对细节的把握和处理，相信大家通过这种不断的分享和新建工程——设置楼层——轴网建立——定义构件——绘图——构件做法——汇总计算——查看报表——保存退出。
一、新建工程在启动软件后，软件中的第一个对话框，上面有一个新1、工程的名称，建议利用工程图纸的名称，在以后的2、预算书模式的确定，不同的预算书模式对不同的标书编制，即清单模式对应清单报价的标书模式制作，定额模式对应的是工程预算的编制模式。
3、定额计算规则和定额库的确定。
不同地区的定额计算规则不相同，定额库也不相同，选择不正确，会影响工程中的工程量的计算。
4、新工程的辅助信息，辅助信息中的内容包括室外地坪标高差、外墙墙裙的高度、冻土厚度，这些数据必须正确的输入，如果输入不正确，将会影响工程量计算，例如：室外地坪的输入不正确，会影响土方工程量、回填土工程量、外墙脚手架的工程量、外墙抹灰及二、楼层管理1、楼层层高的确立。
在工程图纸中的一般有两种层高，即一种是建筑层高，另一种是建筑层高，在软件建立层高时，按建筑层高进行建立。
2、楼层的分析。
在工程是一般有两种情况，一种有地一室的情况，一种是无地下室的情况，分析如下3、当楼层构件的标高不相同时，楼层的层高按构件最高标高处为分界线建立楼层层高，在绘制构件的时候，就不会出现超高的情况，你只需利用构件编辑属性把相应的构件标高或者高度修改。
4、基础层高的确定。
第一种情况，没有地下室时，基础层高指的从基础垫层的下皮到正负零的高度为基础层的层高。
第二种情况，当有地下室的情况，指的从基础的垫层的下皮到地下室室内地坪分界线处的高度为基础层的高度。
5、楼层编码。
基础层楼层编码由“０”代替，地下室楼层编码由负数表示。
广联达安装算量使用步骤一、导入CAD图1、点一下导航栏的CAD管理2、点CAD草图3、点导入CAD图4、将所需要的CAD图导入。
5、选中需要的拆开的CAD图（拉框选择），导出选中的CAD图二、识别主要材料表1、点一下导航栏的配电箱柜2、点CAD操作设置---材料表识别3、左键框选要识别的主要材料，右键确认4、识别设备的名称，规格型号，距地高度，对应构件，对应楼层5、把空行，空列删除，点确认即可三、识别照明灯具，配电箱柜1、标识识别2、图例识别完以后点右键确认3、识别错了怎么办？？-------批量选择（F3），选择你识别错的构件，右键删除即可。
4、先识别复杂的构件，再识别简单的5、先识别带标识的，再识别不带标识的四、识别管线1、有标识的先识别带标识的—回路标识识别2、没有标识的可以选择回路识别或者直接用选择识别注意：一定要清楚电气专业的识别顺序。
五、桥架1、新建一个工程，导入首层弱电平面图2、点一下导航栏的智控弱电—电缆导管3、再用选择识别---选中需要识别的桥架选的时候选中，中间那根线进行识别4、识别管线5、设置起点6、汇总计算7、查看工程量8、布置立管六、先识别卫生器具，再识别管道，最后识别阀门法兰1、图例识别卫生器具2、选择识别管道3、图例识别阀门法兰4、选择识别立管5、延伸水平管6、识别管道上面的附件，如阀门，用图例识别7、注意：识别顺序，识别管道附件的时候一定别忘记先识别管道七、通风空调1、先识别风管，在识别通头----识别风管，可以采用自动识别、选择识别2、在识别风管上面的风管部件如：风口----识别风口的时候先看一下风口里面有没有其他不是该图例的其它东西八、消防工程1、先识别喷头---采用图例识别2、在识别管道---有标识的采用标识识别没有标识的时候采用自动识别3、标识识别的时候—点完标识识别，然后把里面有的管道全部新建好，这样可以提高速度。
4、很多情况下是没有带标识的，这个时候可以采用自动识别---自动识别也是先一个个新建好5、CAD操作设置---只显示选中的CAD图元所在的图层（选的时候选中喷头、管道、标识）即可。
建筑图形算量第一章 概述1算量软件能算什么量算量软件能够计算的工程量包括：土石方工程量、砌体工程量、混凝土及模板工程量、屋面工程量、天棚及其楼地面工程量、墙柱面工程量等。
2算量软件是如何算量的软件算量是将手工的思路完全内置在软件中，将过程利用软件实现，依靠已有的计算扣减规则，利用计算机这个高效的运算工具快速、完整的计算出所有的细部工程量。
手工3用软件做工程的顺序按施工图的顺序：先结构后建筑，先地上后地下，先主体后屋面、先室内后室外。
图形算量将一套图分成建筑、装饰、基础、其他四个部分，再把每部分的构件分组，分别一次性处理完每组构件的所有内容，做到清楚、完整手工 墙的体积名称 高 圈过梁柱 所占体积 门窗洞口 所占体积 宽 长 墙内其他实体所占体积 软件建名称 建楼层 画出 圈过梁柱 画出 门窗洞口 建属性 建轴线 画出 墙内其他实体 由层高决定 由轴线决定 由属性决定建立相关属性 建立相关属性 建立相关属性4软件操作流程5软件界面第二章建工程一、进入软件（1）双击桌面“广联达图形算量软件GCL2008”图标（如图1），启动软件。
（2）点击新建向导（如图2），进入新建工程。
图1 图2二、建工程1.工程名称图32.工程信息输入室外地坪相对±0.000标高（如图4）。
输入完毕后点击下一步。
图43.编制信息页面的内容只起标识作用，不需要进行输入。
直接点击下一步。
图54.完成新建工程操作确认输入的所有信息没有错误以后，点击完成（如图6）。
图61.进入楼层信息图72.添加楼层图83.修改楼层名称将第四层的名称修改为屋面层。
图94.修改层高根据图纸在层高一列修改每层的层高数值，修改完毕后楼层的定义完成。
图101.进入轴网页面图11 图12 2.定义正交轴网（1）新建“正交轴网”。
图13（2）定义下开间尺寸。
图14（3）定义上开间尺寸。
将图纸上开间轴距依次填入添加框中，输入每个数字后回车（如图15）。
广联达图形算量软件操作步骤分享首次分享者：没那么简单已被分享61次评论(0)复制链接分享转载举报预算操作步骤快操作步骤：新建工程——建筑楼层——轴网建立——定义构件——绘图——构件做法——汇总计算——查看报表——保存退出。
一、新建工程在启动软件后，软件中的第一个对话框，上面有一个新建筑向导，你点击后，可以根据软件的提示操作步骤完成。
在对话框中需要注意几个方面：１、工程的名称，建议利用工程图纸的名称，在以后的工作中为了方便查找。
２、预算书模式的确定，不同的预算书模式对不同的标书编制，即清单模式对应清单报价的标书模式制作，定额模式对应的是工程预算的编制模式。
３、定额计算规则和定额库的确定。
不同地区的定额计算规则不相同，定额库也不相同，选择不正确，会影响工程中的工程量的计算。
４、新工程的辅助信息，辅助信息中的内容包括室外地坪标高差、外墙墙裙的高度、冻土厚度，这些数据必须正确的输入，如果输入不正确，将会影响工程量计算，例如：室外地坪的输入不正确，会影响土方工程量、回填土工程量、外墙脚手架的工程量、外墙抹灰及装饰的工程量等。
二、楼层管理１、楼层层高的确立。
在工程图纸中的一般有两种层高，即一种是建筑层高，另一种是建筑层高，在软件建立层高时，按建筑层高进行建立。
２、楼层的分析在工程是一般有两种情况，一种有地一室的情况，一种是无地下室的情况，分析如下。
ｚ３、当楼层构件的标高不相同时，楼层的层高按构件最高标高处为分界线建立楼层层高，在绘制构件的时候，就不会出现超高的情况，你只需利用构件编辑属性把相应的构件标高或者高度修改。
４、基础层高的确定第一种情况，没有地下室时，基础层高指的从基础垫层的下皮到正负零的高度为基础层的层高。
第二种情况，当有地下室的情况，指的从基础的垫层的下皮到地下室室内地坪分界线处的高度为基础层的高度。
５、楼层编码：基础层楼层编码由“０”代替，地下室楼层编码由负数表示。
地上层数由正数表示。
标准层的格式由以下几种方式：１～５、１－５，１、２、３、４、５，１，２，３，４，５。
广联达算量步骤广联达图形算量总结（本文章来自论坛）第一章轴网部分一、轴网对于复杂的轴网，采用的输入方式为：轴号，逗号，轴距，逗号，轴号……结尾为轴号。
按F12或点“视图”在图层对话框里将轴线前的对钩去掉就可以隐藏轴线。
第二章建筑部分一、墙体1、各层砌体标号不一样时，应根据标号设置好“墙构件”——套好做法。
绘图时，先画好标准层，再复制到其它楼层，在其它楼层中，“按名称选择构件”——“确定”——单击右键——“修改构件名称”——确定“目标构件”。
2、在做法中，直接套外脚手、内脚手子目，软件自动区分内、外墙脚手架。
4-1单排10m以内，4-2单排15m以内,4-3双排10m以内，4-4双排15m以内，4-5双排24m以内，4-6双排30m以内，4-7双排50m以内3、虚墙应根据使用的部位不同，设置不同的厚度。
4、层高超过3.6m时，每超高一米，柱5-69，梁5-70，墙5-71，板5-72层高超过6m，圆形柱每超1m,按5-735、3-5（一砖以上）,3-6（一砖）,3-8（120墙）,3-24加气砼块6、砌体钢筋加固点焊网片3-48，钢筋绑扎3-41，钢筋不绑扎3-507、当工程中出现外墙不封闭时外脚手架面积？解决办法：在不封闭处画上墙，再定义洞口。
是虚墙是否可行？二、栏板先画出栏板线：用“点加长度”或用“画折线”加偏移长度可以直接画出，不用辅轴。
当外侧没有交点时，可以向里画，长度值为负就可以了；用“shift+左键”可以定义长度和角度。
注意：1、栏板中心线是否和轴线一致，不是则偏移2、有斜板时，将栏板定义为异形栏板再布置挑檐、雨篷3、雨篷上带砼立板时执行挑檐子目。
栏板5-59/雨篷立板5-65栏板外抹灰11-32/内抹灰11-19表格输入——参数法输入——栏板构件——选择（修改参数）三四五、门、窗及门连窗先按“M”显示门，再按“shift+m”显示门的标注，再按消失。
其他构件类似！1、确定洞口尺寸2、确定框厚度3、确定离地高度（底标高）4、阳台窗用栏板长度代码乘以阳台窗高度（阳台是用栏板围成的，在其上不能画窗台构件5、同一窗在两个楼层时，分成两个窗画对于木门而言，构件做法主要包括：7-33安装及框亮制作7-53门扇制安7-61五金、7-59执手锁、7-60厕所锁、7-61弹子锁、7-227合页11-518油漆对于塑钢窗而言，构件做法主要包括：7-184成品塑钢窗安装DKMJ（注意换玻璃）7-186纱扇KWWMJ5-110预制水磨石窗台板（DKKD+0.1）*宽*厚*1.0156-7运输6-124安装窗帘盒:DKKD+0.37-299油漆:窗帘DKKD+0.3)*(DKGD+0.2)11-880（白花纱布）881(窗饰布)882（布）833（丝）884(塑料)885（豪华）木窗台板：2.2cm284/3cm285/4cm286 硬木窗台板287（厚25mm）7-170钢门7-334防火门注意：1、采用智能布置门时，软件自动将门放在墙中2、弧顶、尖顶、带亮门等一般都可以从参数门里找到。
广联达图形算量的操作流程我们大家手工做时一般是：先是平整场地，土方开挖，打夯，垫层，基础……我们图形算量软件的作法的思路：先做标准层。
在标准层做好之后就是把标准层向上向下复制，然后把标准做一些适当的修改。
所以标准层是非常重要的，我们在处理时要加倍小心。
（重点强调）软件的操作流程：进入图形算量项目管理楼层定义→层号、层高、建筑面积增减及楼层总信息(一层必须单存在) 轴线管理→输入主轴线、辅助轴线绘图→所有实体的属性定义、画实体等操作汇总计算（注意在汇总之前每层都生成一次房间）查工程量清单，工程量计算书等退出GCL99软件用GBG99或其培训它软件取、凋价汇总计算、打印输出预算书。
图形自动计算工程量操作流程一、总信息：双击广联达图形算量软件→点确认→新建→在项目代号栏内输入工程代号（自己定义代号）→选计算规则→在项目名称栏内输入工程名称（其它可以不输入）→点确认→点楼层→点楼层定义→在楼层号内输入1→打回车→层高输入 3.2m→打回车→2层→打回车→3m→打回车3层→打回车→2.4m→点小三角形→建筑面积选择不计算→点楼层换算→在楼层换算对话框内单击鼠标左键选择如下内容：楼层号砖墙砂浆标号砼墙混凝土标号梁混凝土标号板混凝土标号柱混凝土标号1 M10 碎C30 碎C30 碎C302 M7.5 碎C25 碎C25 碎C253 M5 碎C20 碎C20 碎C20点确认→外墙裙高1000→室外地坪相对标高栏内填-0.45→散水宽度填1000→点确认。
二、轴线：点辅助轴线按扭→点正交主轴按扭→在屏幕上任点一下左键→点下开间→输入轴距相应数字（按图输入轴距，注：轴线号可以自己定义）→点左进深→输入相应轴距（轴线号也可以自己定义）→点确认三、墙体：1、墙体属性定义：点墙体按扭→点属性定义按扭→墙体名称WQ37→墙体材质点小三角形选机红砖→墙体类别点小三角形选外墙→厚度选（或填）370→其它可不输入，（注：轴线距左墙皮宽默认250是表示偏轴线，如果梁、墙体是中轴，可改成185）点做法→点查询（或直接输入3-6、4-1）→点与属性定义相匹配的子目→选3-6、4-1→点选择子目→保存其它墙体采用同样的方法定义NQ24（3-2、4-16）、NRQ24(3-6、4-1)、基础WQ37 (3-1换M10)、基础WQ24（3-1换M10）、WQ24（3-6、4-1）。
（注：在这里定义一个虚墙XQ，墙体材质选其它，类别选虚墙，厚度填1），点保存，基础墙要注意换算标号，因在总信息里基础墙没有定义标号。
墙体都定义完后点退出。
2、画墙体：先点属性定义小三角形调出WQ37→点（5，B交点）→点（2，B交点）→点（2，A交点）→点（1，A）→点（1，F）→点（2，F）→点顺小弧→填半径1200mm→打开偏移→X=1200,Y=0→点（2，G）→点连续线→关闭偏移→点（5，G）→点属性定义小三角形调出NQ24→点（5，B）→点右键→点（1，C）→点（2，C）→点右键→点（2，F）→点（2，B）→点右键→点（2，D）→点（4，D）→点（4，B）→点右键→点（3，G）→点（3，E）→点右键在属性定义栏内点小三角形调出XQ（画虚墙主要参考建施9，将楼梯分为斜跑、休息平台、楼板三部分）→点（3，E）→点（3，D）→打开偏移→X=120，Y=0，→点（4，E）→点（4，D）→点右键→X=0，Y=120→点（4，D）→点（5，D）→点右键→X=0，Y=1470（注没楼梯梁最后一踏步让250，有楼梯梁接楼梯梁划分）→点（4，B）→点（5，B）→点右键→关闭偏移。
四、门窗部分：1、门窗属性定义：点门窗洞按扭→点属性定义→门窗名称M-1→标准代号M14-1027→打回车→点保存。
用同样的方法定义M-2。
门窗名称M-3→点门→宽750→高2100→点做法→点选配→点选配当前工程做法选M1→点选配做法→将工程量表达改为代码洞口面积[DKMJ] →点保存。
门窗名称填C-1→点窗→宽1500→高1800→离地高度填900→点做法→套7-204→套窗台板5-115→点代码：窗宽度[KD]*窗台板宽度*窗台板高度→窗台板安装7-118→点代码：窗宽度[KD]*窗台板宽度→点保存。
同样方法定义C-2→点做法→点选配→点选当前工程做法→点C-1→点选配做法→点保存。
门联窗：门窗名称MLC→打回车→点门联窗→洞口宽度2700→洞口高度2700→门联窗的窗宽1800→做法→套7-204→代码选门联窗洞口面积[CDKMJ]→7-201→代码选门联窗门洞口面积[MDKMJ]→点保存→点退出。
2、画门窗：点局部放大图标→按住鼠标左键不放手→拉动鼠标将墙体部分全部框入框内→放手→整个图形就放大了→点右键结束操作。
在属性定义栏内点小三角形调出相应门窗在相应位置点鼠标左键将门窗画入图内。
画完后按shife+C检查门窗位置及尺寸是否正确，再按shife+C取消。
五、过梁部分：1、点过梁按扭→点属性定义→过梁名称1GL（一层过梁）长度默认是洞口宽度加500。
宽度默认墙宽，所以此处长、宽不用填写，高度输入120，材质点小三角形换成予制砼→点做法→套5-91,6-8,6-56→工程量表达式选代码[TJ]*1.015（6-56代码选[TJ]）→点保存用同样的方法建二层过梁2GL，高度填300→材质点现浇砼→定额套5-37→点换算成C25→点保存。
用同样的方法建砖过梁ZGL高度填440，定额套用3-27，换算成M10→点保存→点退出。
2、画过梁：在属性定义点小三角形调出1GL→点布置过梁按扭→按Ctrl+左键→按Ctrl选M-1，C-1，C-2→点确认→点右键。
在属性定义里调出ZGL→点布置过梁按扭→按Ctrl+左键→按Ctrl选M-2，M-3→确认→点右键。
六、圈梁部分1、圈梁属性定义：点梁按扭→点属性定义按扭→梁名称QL1→点矩形→截面宽370→截面高240→梁类型点小三角形选圈梁→点做法→套5-36→点保存。
用同样方法建其它梁QL2(240*240)，QL3(370*300)，QL4(240*240)，L1(240*300，5-34)，L2(240*300,5-43)。
(注：L1,L2梁类型换成普通梁) YD(压顶300*60，5-68) 2、建异形梁（参结施1，建1-1剖异形QL1）点新建→梁名称QL1A→点异形→点轴网定义→在网格间距定义对话框栏内填写数据→水平间距填250，120→垂直间距填120，120→点确认→点鼠标左键画异形截面（全封闭）→点确认→点做法→套5-36,5-36-9→点保存。
用同样方法建异形梁QL2A。
梁全部建好后点退出。
3、画圈梁：在属性定义栏内点小三角形调出QL1→点布置按扭→按Ctrl+左键→选WQ370→点确认→点右键。
在属性定义栏内点小三角形调出QL2→点布置按扭→按Ctrl+左键→选NQ240→点确认→点右键。
4、修改圈梁：点修改属性按扭→点1轴（A-F段）,2轴(A-B段)QL1→点右键→在梁名称栏内点小三角形找出QL1A→点确认。
用同样方法将②轴上的QL2换成QL2A。
在属性定义里调出L1点（4，E）→点（4，D）→点右键。
七、柱子部分：1、点柱子按钮进入画柱状态。
点属性定义按扭→柱名称GZ37*37→点距形柱→截面宽370→截面高370→柱类型选构造柱（带马牙槎）→点做法套5-32→点保存。
用同样的方法建GZ24*24，GZ24*37,GZ37*24及基础GZ37*37，基础GZ24*24。
基础GZ24*37。
基础GZ37*24（注：基础柱GZ在套定额后在点换算→点自动换算→选C30）柱子全部建好后→点保存→点退出。
2、画柱子：在属性定义栏点小三角形调出GZ37*37→放大（1，A）→点右键→按Ctrl→点（1，A）→在柱偏移对话框内填C1=250，D1=250→点确认。
用同样的方法点其它构造柱。
（注：24*24构造柱不用偏移直接点相应位置）八、现浇（予制）板部分：1、现浇板属性定义：点板按扭进入画板状态：点属性定义按扭→板名称B100→点现浇板→厚度填100→点做法→套5-47→点保存。
（用同样方法建其它现浇板BD120,XB3-100,PB3-100,三层板直接套上防水定额）2、予制板属性定义：板名称YKB3061→打回车→点保存。
用同样方法建YKB3091。
板全部建好后点保存→点退出。
3、布置予制板：布置予制板前先生成房间。
点房间装修按扭→点生成房间按扭→等找房间结束后点确定(房间全部变成蓝颜色)。
点板按扭→点布置予制板按扭→点多型号板布置→点YKB3061→点双箭“>>”→点YB3091→点双箭头“>>”→将数量变成3→点现浇板带小三角形→选BD120（板带）→点确认。
选取布置予制的房间点左键→点A轴一边或F 轴一边。
用同样的方法布置其它房间予制板→点右键4、画现浇板：在属性定义栏内点小三角形调出B100。
点现浇板布置按扭→在有现浇板的地方点左键→点缩到墙内→点确认用同样的方法布置其它现浇板九、楼梯部分：1、楼梯的定义：点楼梯按扭进入画楼梯状态：点属性定义→名称LT→类型调出室内楼梯→材质调出现浇楼梯→点做法套5-56→点换算→点自动换算→选C25→再套8-84，代码选[MJ] →点保存→点退出。
2、画楼梯：点布置按扭→点需布置的地方→点缩到墙内边线→点确认→点右键。
十、同一楼层块镜像、块复制。
（先关闭偏移）点楼层→点楼层块镜像→按住鼠标左键将需镜像部分全部框入白虚线内放手→点⑤轴上任意两个交点→点否→点确定→(重叠部分自动扣减) →点右键。
十一、同一楼层块复制。
（先关闭偏移）点楼层→点楼层块复制→按住鼠标左键将需要复制部分全部框入白虚线内→点（9，A）→再点（18，A）需要复制部分就画好了。
楼层复制：按“+”号到2层→点楼层→点复制楼层实体→在复制楼层对话框内点1层→点选择全部实体→点确认→点“是”→在复制实体对话框里点→确认。
这样就把一层所有实体复制到二层。
十二、修改门窗：点门窗按扭进入画门窗壮态。
1、删除B轴上所有门窗。
点选择删除按扭→点B轴线所有门窗→点右键→点“是”。
在属性定义里调出MLC→在B轴上相应位置用左键点MLC。
2、点修改属性按扭→点4,6,13,15轴上M3→点右键→调出M2→点确认十三、画过梁：点过梁按扭→点全部删除→点“是”→在属性定义点小三角形调出2GL→点布置过梁按扭→按Ctrl+左键→按Ctrl选MLC，C-1，C-2→点确认→点右键。
在属性定义里调出ZGL→点布置过梁按扭→按Ctrl+左键→按Ctrl选M-2，M-3→确认→点右键。
十四、修改圈梁：点梁按扭进入画梁状态。
点修改属性按扭→按Ctrl+左键→按Ctrl选QL1和QL1A→点确认→点右键→在梁名称栏内调出QL3→点确认。
