菲林的制作方法

菲林制作

一、质量、时间是赢得客户的源泉。

1、生产设备：全开幅面DOLEV800V激光输出机两台，四开幅面DOLEV400V激光输出机一台；使用进口菲林，专用检查工具.配奈套服务：电分、打样。

2、和产能力：每天可以完成250张四开(500mm*645mm)及50张全开(1117mm*825mm)菲林输出。

3、菲林特点及适用用途：内鼓结构，保证套位准确；单光源成像，保证网点准确、均匀，密度稳定，可输出各种网点形状(圆形网点、方形网点、方圆混合网点等)，各种网线(10-625线)。适合彩色胶版印刷、树脂版印刷丝网印刷、移印转印等多种用途。

二、正确的制作是质量关健。

1、阴阳片的了解：根据印刷性质不一样，菲林输出的要求也不同，一般可分为以下几种：

(1)、阳片向下(简称正常输出)指显影的药膜面在文字的下方，即正常视觉文字的背面，此输出最为常用，一般实用于胶印行业等。

(2)、阳片向上是指显影的药膜面在文字的上方，即正常视觉文字的正面，此输出常用于丝印行业等。

(3)、阴片向上是指相对阳片输出而言返之输出，并设定药膜向上。此输出常用于不干胶等。

(4)、阴片向下是指相对阳片输出而言返之输出，并设定药膜向下。此输出不常用(不要是根据制作人员的制作方便而定)。

三、输出前检查

1、检查文字是否转曲线。

2、如导入PSD图最好转成点阵图，以免出现烂图。

3、检查使用颜色是否为CMYK。

4、检查页面设定是否和文件尺寸相符。

5、检查文字转曲线后，是否有空心字、烂字、走位。

6、检查角线是否与成品尺寸相符。

7、检查角线是否为标准拼版标准色。

8、检查出血位，一般不少于3mm。

四、输出后检查

1、检查菲林是否与自己的要求相符。2、检查菲林有无划伤.3、检查文字有无烂、丢、走位现象。4、检查图片有无烂图现象。5、重叠各色片角线，检查对位是否准确。

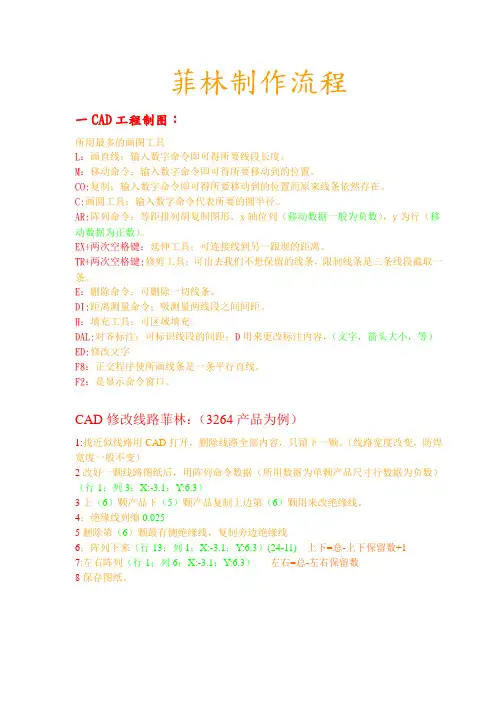

菲林制作流程

一CAD工程制图：

所用最多的画图工具

L：画直线；输入数字命令即可得所要线段长度。

M：移动命令；输入数字命令即可得所要移动到的位置。

CO:复制；输入数字命令即可得所要移动到的位置而原来线条依然存在。

C:画圆工具；输入数字命令代表所要的圆半径。

AR:阵列命令；等距排列胡复制图形，x轴位列（移动数据一般为负数），y为行（移动数据为正数）。

EX+两次空格键：延伸工具；可连接线到另一跟现的距离。

TR+两次空格键:修剪工具；可出去我们不想保留的线条，限制线条是三条线段截取一条。

E：删除命令；可删除一切线条。

DI:距离测量命令；吸测量两线段之间间距。

H：填充工具；可区域填充。

DAL:对齐标注；可标识线段的间距；D用来更改标注内容，（文字，箭头大小，等）

ED:修改文字

F8：正交程序使所画线条是一条平行直线。

F2：是显示命令窗口。

CAD修改线路菲林：（3264产品为例）

1:找近似线路用CAD打开，删除线路全部内容，只留下一颗。（线路宽度改变，防焊宽度一般不变）

2改好一颗线路图纸后，用阵列命令数据（所用数据为单颗产品尺寸行数据为负数）（行1；列3；X:-3.1；Y:6.3）

3上（6）颗产品下（5）颗产品复制上边第（6）颗用来改绝缘线。

4：绝缘线列缩0.025

5删除第（6）颗最有侧绝缘线，复制旁边绝缘线

6：阵列下来（行13；列1；X:-3.1；Y:6.3）(24-11) 上下=总-上下保留数+1

7:左右阵列（行1；列6；X:-3.1；Y:6.3） 左右=总-左右保留数

8保存图纸。

CAM工程制图：

所用最多的画图工具

CAM快捷鍵

ALT+SU:单位修改（mm; 1/10000） ALT+ENJ:线连接W:框选

+放大 -縮小 ALT+EM:移动 ALT+EC：复制

ALT+ED:刪除 ALT+AP:填充 ALT+ENB拆分

菲林制作工艺及原理

菲林是印刷电路板制造过程中必不可少的工具，它是一种用于制作电路板图形的透明薄膜，可以通过光敏材料将电路图案转移到铜箔表面，从而形成电路板的导线和元器件安装位置。下面我们来了解一下菲林的制作工艺及原理。

一、菲林的制作工艺

1. 基材选择：菲林的基材通常采用透明的聚酯薄膜，如PET薄膜，其厚度一般为0.1mm-0.2mm。

2. 涂覆光敏剂：将光敏剂涂覆在PET薄膜上，光敏剂的种类和配方根据需要的电路板图案来确定。涂覆后的PET薄膜需要在恒温恒湿的条件下进行干燥处理。

3. 曝光：将电路板的图案通过CAD软件绘制出来，然后通过激光打印机将图案打印在透明胶片上，再将透明胶片与涂覆了光敏剂的PET薄膜贴合在一起，放入曝光机中进行曝光。曝光后，光敏剂会发生化学反应，形成一层固定的图案。

4. 显影：将曝光后的PET薄膜放入显影液中，显影液会将未曝光的光敏剂溶解掉，形成透明的图案。

5. 清洗：将显影后的PET薄膜放入清洗机中进行清洗，去除残留的光敏剂和显影液，使得PET薄膜表面干净透明。

6. 检查：对清洗后的PET薄膜进行检查，确保图案的清晰度和精度符合要求。

二、菲林的原理

菲林的制作原理基于光敏材料的光化学反应。光敏材料是一种具有光敏性的化学物质，当它受到光的照射时，会发生化学反应，从而改变其物理性质。在菲林制作中，光敏剂是涂覆在PET薄膜上的一层化学物质，它可以通过曝光机中的紫外线光线发生化学反应，形成一层固定的图案。曝光后，PET薄膜上的光敏剂会发生聚合反应，形成一层坚硬的保护层，而未曝光的光敏剂则会被显影液溶解掉，形成透明的图案。最终，清洗后的PET薄膜上就形成了电路板的图案，可以用于将电路图案转移到铜箔表面。

总之，菲林的制作工艺及原理是比较复杂的，需要经过多个步骤才能完成。但是，它是电路板制造过程中不可或缺的工具，对于电路板的制造和质量保证起着至关重要的作用。

未知驱动探索，专注成就专业

1

菲林是什么

菲林（Film）是一种用于摄影和电影拍摄的感光材料。它是由一层特殊的感光乳剂涂在透明的塑料基底上制成。菲林是一种经典的摄影媒介，在数码技术兴起之前曾经是唯一的选择。即使在现在，许多摄影师和电影制片人仍然喜欢使用菲林来拍摄。

历史

菲林的历史可以追溯到19世纪早期。最早的摄影实验使用的是银板或不透明的基底。然而，这种方法不便于储存和处理。直到1889年，富有创新精神的美国摄影师George Eastman发明了携带方便的胶卷菲林。这种菲林使用弹性的塑料基底，便于切割和贴合，也便于更换拍摄场景。自此以后，胶卷菲林成为了摄影行业的主要标准，并且在以后的一个世纪里不断改进和发展。

类型

1. 黑白菲林

黑白菲林是最古老的摄影菲林类型之一。它只能记录黑色和白色的色调，没有彩色。然而，正是由于这种简约的表现手法，黑白菲林在艺术摄影领域仍然非常受欢迎。黑白菲林具有高对比度和丰富的灰度层次，能够表达出纯粹的形式和情感。

2. 彩色菲林 未知驱动探索，专注成就专业

2

彩色菲林可以记录多种颜色，使照片更加真实和生动。它采用了多层乳剂，每层乳剂只记录不同颜色的光。当照片经过处理和显影后，这些颜色可以合成为全彩色图像。彩色菲林又分为反转菲林和负片菲林两种类型。

– 反转菲林（Slide Film）：反转菲林也称为幻灯片菲林，它可以直接用于投影和观赏。通过特殊的显影和定影过程，可以制作出彩色透明的照片。反转菲林可以呈现出极高的色彩饱和度和对比度，非常适合用于艳丽的风景摄影和商业摄影领域。

– 负片菲林（Negative Film）：负片菲林是最为常见的类型，它能够产生底片负像，需要通过冲晕和放大才能得到最终的正片。负片菲林具有较高的曝光容忍度，色彩饱和度适中，成本较低，因此广泛应用于人文摄影、纪实摄影和日常摄影等领域。

3. 超薄菲林

超薄菲林是针对特殊应用领域而设计的一种菲林类型。它的乳剂层非常薄，能够提供更高的分辨率和更细腻的图像细节。超薄菲林适合用于专业摄影和印刷行业，能够满足对图像质量和精度要求更高的需求。
