菲林制作基础知识介绍

荧光币基础知识介绍

纸币中的荧光—基础知识介绍

一、什么是“荧光”？

荧光，又作“萤光”，是指一种光致发光的冷发光现象。当某种常温物质经某种波长的入射光（通常是紫外线或X射线）照射，吸收光能后进入激发态，并且立即激发并发出比入射光的波长长的反射光（通常波长在可见光波段）；而且一旦停止入射光，发光现象也随之立即消失。具有这种性质的反射光就被称之为荧光。在日常生活中，人们通常广义地把各种微弱的光亮都称为荧光，而不去仔细追究和区分其发光原理。

物质经过紫外线照射后发出荧光的现象可分为两种情况，第一种是自发荧光，如叶绿素、血红素等经紫外线照射后，能发出红色的荧光，称为自发荧光；第二种是诱发荧光，即物体经荧光染料染色后再通过紫外线照射发出荧光，称为诱发荧光。

二、纸币上的荧光是什么荧光？

应该属于诱发荧光，这要从纸币的油墨防伪技术上来分析。油墨是印制钞票最主要的成分之一。具有防伪性能的油墨一般称安全油墨或防伪油墨。常用的主要有以下几种：

1、有色荧光油墨

用这种油墨印刷的图案在普通光线下看是一种颜色，但在紫外光照射下会看到它发出明亮的荧光，甚至呈现出另一种颜色。有色荧光油墨一般应用在钞票某一个固定的位臵或某种花纹图案上。

2、无色荧光油墨

这种油墨的印刷图案在普通光下是看不见的，而在紫外光下可看见发出明亮的荧光。如第五套人民币各面额纸币上均使用了这种油墨。

3、磁性油墨

磁性油墨的应用历史较悠久，但多是做为一项定性指标。现代钞票多将磁性油墨做为一项定量检测指标用于机读，同时也增加了伪造难度。

4、光变油墨

光变油墨采用了一种特殊的光可变材料，印成图案后，随着观察角度的不同，图案的颜色会出现变化，由一种颜色变为另一种颜色。如第五套人民币100元、50元纸币正面右下角的面额数字即是使用光变油墨印刷的。

5、防复印油墨

用彩色复印机复制钞票时，这种油墨印刷的图案会发生颜色变化，致使复印出来的色调与原来票面上的色调完全不同。如日元上就使用了这种油墨。

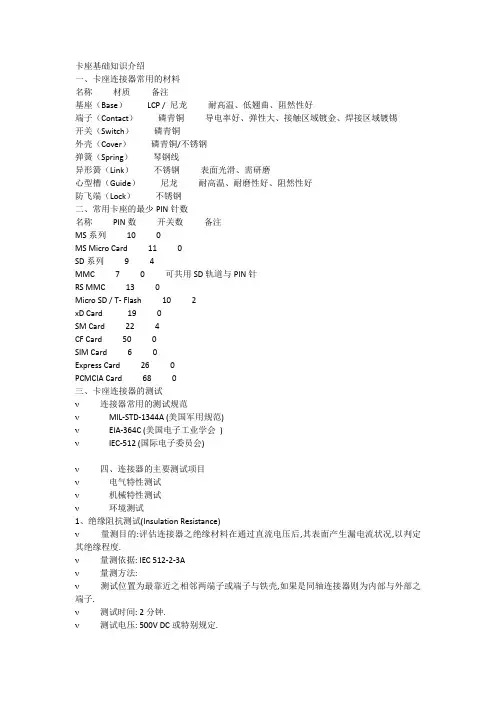

卡座基础知识介绍

一、卡座连接器常用的材料

名称 材质 备注

基座（Base） LCP / 尼龙 耐高温、低翘曲、阻然性好

端子（Contact） 磷青铜 导电率好、弹性大、接触区域镀金、焊接区域镀锡

开关（Switch） 磷青铜

外壳（Cover） 磷青铜/不锈钢

弹簧（Spring） 琴钢线

异形簧（Link） 不锈钢 表面光滑、需研磨

心型槽（Guide） 尼龙 耐高温、耐磨性好、阻然性好

防飞端（Lock） 不锈钢

二、常用卡座的最少PIN针数

名称 PIN数 开关数 备注

MS系列 10 0

MS Micro Card 11 0

SD系列 9 4

MMC 7 0 可共用SD轨道与PIN针

RS MMC 13 0

Micro SD / T- Flash 10 2

xD Card 19 0

SM Card 22 4

CF Card 50 0

SIM Card 6 0

Express Card 26 0

火电厂基础知识介绍来源

：unknown 点击数：22次 更新时间：2010-11-28 07:07

火力发电厂分类

火电厂是利用煤、石油、天然气或其他化石燃料的华学能生产电能的工厂。

火电厂类型很多，按照主蒸汽的压力高低分类，可分为低压、中压、高压、超高压、亚临界压力、超临界压力、超超临界压力等几种电厂；

按照燃料的不同可区分为燃煤、燃油和燃气等几类电厂；按照原动机的不同可分为汽轮机电厂、燃气轮机电厂、燃气轮机-汽轮机电厂；

按照其功用的不同可分为凝汽式电厂和热电厂(凝汽式发电厂仅向外界用户供应电能，而热电厂除供电外，还向热用户供应热能---蒸汽和热水。热电厂的供热与一般工业锅炉(guolu)或中心锅炉(guolu)房的供热是有区别的，后两者只简单地生产热能和供应热能，而前者是在生产电能的基础上向外供热，即是一般所说的'热电联合生产')。

火电厂的种类虽然很多，但其生产原理基本相同，从能量转换观点分析，其基本过程是：燃料化学能热热能机械能电能。世界大多数国家的火力发电厂以燃煤为主。我国煤炭资源丰富，燃煤电厂占火电厂80%以上。一座百万千瓦级燃煤火力发电厂，每昼夜燃用原煤量高达一万多吨。这些原煤经由陆路或水路运输到火电厂后，经预处理送到锅炉主厂房(暂时不用的部分存入贮煤场)，在锅炉制粉车间用磨煤机磨制成粒度小于50μm的干燥细煤粉。合格的煤粉与助燃热空气一起由燃烧系统设备送入锅炉炉膛，在很大的炉膛空间内悬浮进行强烈氧化燃烧，放出燃料化学能，并在炉内将大部分热能传递给高压水介质，使其变成高温高压过热蒸汽。燃烧产生的废烟气经无害处理后排入大气；灰渣可建设银行网站再利用或排放到储灰场。锅炉产生的合格蒸汽，经管道有控制地送入汽轮机。汽轮机是实现蒸汽热能转换为机械能的高速旋转发动机。蒸汽在汽轮机内绝热膨胀降温、降压，将热能部分地转换成汽轮机转子的旋转机械能。最后，压力和温度很低的蒸汽(称为乏汽)由汽轮机末端排入凝汽器中凝结成水。凝汽器收集的凝结水经凝结水泵升压送入回热加热系统，逐级加热并除去氧等杂质后，由给水泵加压送入锅炉，如此周而复始地重复上述过程。高速旋转的汽轮机拖动发电机将机械能转换为电能，并由变电设备送入输电线路。

钢网制作基础知识

-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN 钢网制作基础知识

1、 钢网制作工艺：

一般钢网制作有两种方法:化学药水蚀刻（蚀刻）和激光机切割（激光）。

蚀刻：就需要先将处理好的GERBER数据通过光绘机制作出菲林，然后将菲林上的图形转移到钢片上，接着在蚀刻机里面加工，主要原理就是化学上的氧化反应原理；

激光切割：就是直接将处理好的GERBER数据调进激光机，采用电脑控制激光机在钢片上切孔。 一般如果有精密元件（即IC引脚中心距小于等于或者有0201元件）的话就选用激光切割，因为这个精度要比蚀刻的精度高，但相应的价格也高，否则就选用蚀刻工艺，因为价格相对便宜，同时也完全可以满足您的需求。

激光切割电抛光：电抛光为金属表面精加工的一种方法。它是以悬挂在电解槽中的金属制品为阳极，于特定条件下电解，通过阳极金属的溶解，以消除制品表面的细微不平，使之具有镜面般光泽外观的过程，通常情况下0402器件及间距以下的器件需要电抛光。

2、钢网的尺寸：

唐山共兴主要的钢网尺寸：370mm*470mm，584mm*584mm。

也可根据板子不同的尺寸要求选取不同的供应商，比如嘉立创可提供不同尺寸的钢网。

3、37*47钢网的有效面积：

我们所看到的上述尺寸330mm*250mm为包边后裸露的钢片的面积，但非实际可印刷的面积。

实际印刷面积=裸露钢片面积-双刮刀面积*2，经过测量理论数值为：

实际可印刷长度=330,但由于刮刀尺寸的限制，我公司刮刀宽度主要有四种类型：210，280,350,410.所以实际可印刷长度=280mm。 330mm 250mm 实际可印刷宽度=250-55*2=140.所以37*47钢网的有效长宽为280*140mm.

4、钢网MARK点的要求：

为了保证贴装的精确度，需要钢网上开MARK点。MARK点最少制作数量为对角2个，根据PCB资料提供的大小及形状按1:1方式开口。非印刷面半刻。
