专家论证意见回复《盾构区深基坑施工方案》于2020年1月16日下午在酒店4楼会议室进行施工方案专家论证，与会专家针对方案提出十点修改意见。
现已根据专家意见将方案修改完善，具体如下：1）已完善施工管理体系，主要作业班组级负责人已经明确，安全员及电工名单已经详细列出，具体详见P.18及P.19o2）周边相邻工程仅为杭州铁路东站站房工程，位于西广场工程东侧。
站房工程先于西广场工程开工实施，现已完成地下室结构施工，开始地上结构及钢结构拼装工程。
西广场工程降水施工单独考虑，未借用或与其他工程共用围护体系。
具体详见P.2o3）基坑围护设讣论证后图纸详细附于方案后附件四。
4）施工分区及分块开挖图及施工工况剖面图等已经增加，详见P.38、P.41、P.42、P.43。
5）已经完善现场施工机具设备，并根据现场可提供使用变压器及接电损耗对现场各用电设备满负荷进行计算，施工现场用电可满足要求，同时，现场配备柴油发电机保证大范围断电时，基坑降水井运行连续性。
详见P.16, P.17、P.18o 6）塔吊基础位于结构底板标高面，开挖采用1:1放坡开挖形式，四周布置降水井，具体详见P.24, 4.2节。
7）降水运行管理措施详见P.34,现场排水沟沿现场施工道路及基坑边布置, 经沉淀池沉淀后排入附近河流及市政管网，施工现场布置详见P.28。
降水井运行至底板结构封闭，根据施工中水头情况拟采用每10 口降水井预留1 口的形式进行持续降水，再逐步进行封井，具体详见P.35o8）安全文明施工措施详见P.64：施工平面布置图详见P.28及P.29o9）施工过程中自检测内容已经完善，监测记录表如下：基坑巡查实施记录表检查人：__________ 检查时间：___________________________________________________________________________________________10）已完善防止事故发生和师太扩大的应急预案，同时，成立各方应急联动小组，详见P.75：关于季节性施工及其应对措施详见P.71。

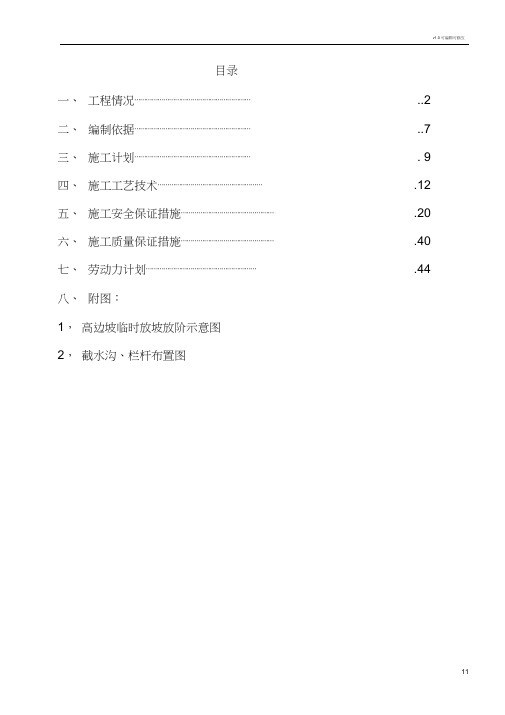

目录一、工程情况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..2二、编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..7三、施工计划⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯. 9四、施工工艺技术⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.12五、施工安全保证措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.20六、施工质量保证措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.40七、劳动力计划⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.44八、附图：1，高边坡临时放坡放阶示意图2，截水沟、栏杆布置图一、工程情况1 ，工程概况重庆市巴南区长江木洞镇防洪护岸综合整治工程从长江右岸上游温家沱开始，经五布河，至羊角背结束。
堤防设计级别为4 级，防洪标准为三峡水库蓄水初期20 年一遇。
护岸综合整治工程由护岸工程、市政道路、景观（堤防综合利用工程）、园林绿化四大部分组成，本次招标为上游段护岸部分。
本工程施工段为A 合同段，新建五布河上游段（长江右岸）K0+000-K1+178 段防洪护岸高边坡土石方全部工作内容。
计划总工期为24 个月，2018 年1 月20 日前完成K0+~k0+段范围内高边坡土石方施工工作。
2 、工程情况高边坡土石方施工范围：木洞镇防洪护岸综合整治工程一标段A 合同段K0+~k0+属于土石方高边范围，总挖方量约为100000m3，其中土方开挖60000m3、石方开挖40000m3。
3 、水文地质概况水文气象特征区内属中亚热带季风气候，主要特点是冬暖夏热，日照少，无霜期长，湿度大，冬季多雾，降雨充沛，分配不均。
据市气象站资料，多年平均气温为o C，月（8 月）平均最高气温o C，12 月平均最低气温o C，极端最高气温43o C（1951 年8 月15 日）。
多年平均相对湿度79%。
多年平均风速s，最大风速s，风向WN。
多年平均降雨量为，集中在4～9 月，其间降雨量高达，日降雨量大于25mm的大雨、暴雨日数占年降雨日数的2%，降雨量占总降雨量的%，日最大降雨量可达（1962 年7月5日）。
目录一、编制依据------------------------------------------------ 3二、工程概况------------------------------------------------ 4(一)危大工程概况和特点------------------------------------ 4(二)施工平面布置------------------------------------------ 7(三)施工要求---------------------------------------------- 8(四)技术保证条件------------------------------------------ 8三、施工计划------------------------------------------------ 9(一)施工进度计划------------------------------------------ 9(二)材料与设备计划--------------------------------------- 10四、施工方法----------------------------------------------- 11(一)技术参数--------------------------------------------- 11(二)边坡土石方开挖--------------------------------------- 12(三)搭设施工脚手架及操作平台----------------------------- 13(四)人工凿打清除坡面松散岩石----------------------------- 14(五)锚杆（索）施工--------------------------------------- 15(六)框格梁施工------------------------------------------- 17(七)施工现场临时排水------------------------------------- 19五、操作要求----------------------------------------------- 19六、检查要求----------------------------------------------- 21(一)锚杆框格梁质量检查要求------------------------------- 21(二)土方开挖质量标准------------------------------------- 21七、施工安全保障措施--------------------------------------- 21(一)组织保障措施----------------------------------------- 21(二)技术措施--------------------------------------------- 24(三)监测监控措施----------------------------------------- 25(四)雨期施工措施----------------------------------------- 26八、施工管理及作业人员配备和分工--------------------------- 27(一)施工管理人员----------------------------------------- 27(二)安全生产管理人员------------------------------------- 27(三)特种作业人员----------------------------------------- 28九、验收要求----------------------------------------------- 28(一)验收标准--------------------------------------------- 28(二)验收程序--------------------------------------------- 29(三)验收内容--------------------------------------------- 29(四)验收人员--------------------------------------------- 30十、应急处置措施------------------------------------------- 30十一、相关施工图纸 --------------------------------------- 32一、编制依据1、相关法律、法规、规范性文件、标准、规范2、设计文件设计图纸，地勘报告等。
目录一、编制依据------------------------------------------------ 3二、工程概况------------------------------------------------ 4(一)危大工程概况和特点------------------------------------ 4(二)施工平面布置------------------------------------------ 7(三)施工要求---------------------------------------------- 8(四)技术保证条件------------------------------------------ 8三、施工计划------------------------------------------------ 9(一)施工进度计划------------------------------------------ 9(二)材料与设备计划--------------------------------------- 10四、施工方法----------------------------------------------- 11(一)技术参数--------------------------------------------- 11(二)边坡土石方开挖--------------------------------------- 12(三)搭设施工脚手架及操作平台----------------------------- 13(四)人工凿打清除坡面松散岩石----------------------------- 14(五)锚杆（索）施工--------------------------------------- 15(六)框格梁施工------------------------------------------- 17(七)施工现场临时排水------------------------------------- 19五、操作要求----------------------------------------------- 19六、检查要求----------------------------------------------- 21(一)锚杆框格梁质量检查要求------------------------------- 21(二)土方开挖质量标准------------------------------------- 21七、施工安全保障措施--------------------------------------- 21(一)组织保障措施----------------------------------------- 21(二)技术措施--------------------------------------------- 24(三)监测监控措施----------------------------------------- 25(四)雨期施工措施----------------------------------------- 26八、施工管理及作业人员配备和分工--------------------------- 27(一)施工管理人员----------------------------------------- 27(二)安全生产管理人员------------------------------------- 27(三)特种作业人员----------------------------------------- 28九、验收要求----------------------------------------------- 28(一)验收标准--------------------------------------------- 28(二)验收程序--------------------------------------------- 29(三)验收内容--------------------------------------------- 29(四)验收人员--------------------------------------------- 30十、应急处置措施------------------------------------------- 30十一、相关施工图纸 --------------------------------------- 32一、编制依据1、相关法律、法规、规范性文件、标准、规范2、设计文件设计图纸，地勘报告等。
高边坡开挖支持工程专家论证方案简介本文档旨在提供一份高边坡开挖支持工程专家论证方案，以指导相关决策并确保高边坡开挖工程的安全和稳定。
背景高边坡开挖是一项复杂的工程，需要考虑土壤力学、结构设计和地质条件等多个因素。
为了确保较高的施工效率和最大限度的安全性，我们需要制定一套简单且没有法律复杂性的策略。
目标本文档的目标是提供以下方面的专家论证方案：1. 高边坡开挖的施工方法和技术；2. 土壤力学和地质条件分析；3. 支护结构和材料的选择；4. 安全措施和监测方案。
方案1. 施工方法和技术：- 提出采用常规开挖方法，如爆破、机械挖掘等；- 避免采用复杂的施工方法，以减少风险和延误；- 保证施工人员熟悉并遵守相关施工规范和安全操作规程。
2. 土壤力学和地质条件分析：- 进行详细的土壤力学测试和地质勘察，以了解边坡土壤的性质和稳定性；- 基于测试结果，确定土壤的可承载力和抗剪强度；- 分析地质条件，包括岩层类型、断裂带和水文地质特征。
3. 支护结构和材料的选择：- 根据土壤力学分析结果，选择合适的支护结构类型，如护坡、护面、锚杆等；- 确定支护结构所需的材料特性，如强度、耐久性和耐腐蚀性；- 选择可靠的供应商和施工团队，确保支护结构的质量和施工效果。
4. 安全措施和监测方案：- 制定详细的安全措施，包括施工期间的人员安全、设备安全和环境保护；- 安排定期的监测和检测，以及实施必要的修复和维护措施；- 配备专业的监测团队和设备，确保及时发现和处理潜在的安全隐患。
结论本文档提供了一份高边坡开挖支持工程专家论证方案，旨在指导相关决策并确保高边坡开挖工程的安全和稳定。
我们建议采用简单且没有法律复杂性的策略，同时根据土壤力学和地质条件进行专业的分析和选择。
此外，制定详细的安全措施和监测方案，以确保施工过程中的安全性和质量。
边坡工程专家论证方案汇报一、背景边坡工程是指在自然或人工的土地上，由于地形、地质或工程设计等原因，形成近垂直或倾斜的土体或岩块堆积体。
边坡工程是土木工程领域重要的一个分支，涉及工程地质、岩土力学、地质灾害防治等多个学科，对于保障人民的生命财产安全具有重要意义。
在实际工程中，边坡工程中常常遇到的问题包括边坡稳定性、边坡土体材料、边坡防护措施等。
因此，对于边坡工程方案的论证和评估显得尤为重要。
本次专家论证方案的汇报旨在对某一具体的边坡工程方案进行深入分析和论证，以保障工程的质量和安全。
二、论证目的本次论证的目的在于：1. 对边坡工程方案的可行性进行评估，确定其是否符合工程技术标准和规范要求；2. 对边坡工程的稳定性、土体材料、防护措施等关键问题进行深入分析和论证；3. 提出合理、科学的建议和改进措施，以保障工程的质量和安全。
三、论证范围本次专家论证的范围包括对边坡工程方案的整体设计方案、边坡稳定性计算分析、边坡土体材料的特性分析、边坡防护措施的选择等关键问题的论证和评估。
四、论证内容1. 边坡工程方案的整体设计方案（1）工程地质勘察：对工程区域的地质结构、地层分布、断层走向等进行详尽的勘察分析，提供可靠的地质资料。
（2）边坡设计参数：根据地质勘察结果和相关标准规范，确定边坡设计的倾角、高度、坡度等参数。
（3）植被保护措施：通过植被覆盖等措施，减少边坡上的土壤侵蚀，增强边坡的稳定性。
2. 边坡稳定性计算分析（1）边坡稳定性分析：采用现行的边坡稳定性分析方法，对边坡的抗滑稳定性进行评估。
（2）渗流稳定性分析：对边坡渗流条件下的稳定性进行计算和分析，确定边坡下部的排水措施和材料选择。
（3）变形分析：通过有限元分析等手段，对边坡的变形特性进行分析，预测边坡变形的趋势。
3. 边坡土体材料的特性分析（1）边坡土体的力学性质：对边坡土体的密度、湿度、孔隙率等重要参数进行测试分析，提供可靠的土体力学性质。
（2）土体的抗剪性质：通过直剪试验等手段，评估边坡土体的抗剪强度和变形特性，为稳定性计算提供依据。
东水门大桥南立交工程《高边坡安全专项方案》专家论证意见回复1）补充介绍环境周围有无地下、天上管线网、邻近道路和相邻建筑。
岩层走向、倾角以及岩石裂隙与边坡的关系，是否有外倾结构。
各段边坡长度及高度、边坡类型、安全等级、有无劫支护设计等。
回复：1、涂山路1#挡墙四周为南北走向从涂山路K0+025.500到K0+165.560，东面为龙门浩小学，西面为现有涂山路，北面为轻轨6号线施工工地，南面为进一天门社区道路。
涂山1#挡墙地质情况为：上覆土层厚度0.50～4.00m,地形较平坦，基岩面较平缓，不会沿基岩面产生滑移，但土层直立开挖不稳定，建议按1：1.0坡率放坡施工；对岩质部分，按直立开挖情况，根据岩层产状、边坡坡向、二组构造裂隙产状作赤平极射投影图TS1分析如下：由赤平投影图TS1可知：岩层与边坡坡向反向，对边坡的稳定性无影响；Ⅰ组裂隙倾向与边坡坡向同向，呈51°大角度相交，对边坡稳定性影响小。
Ⅱ组裂隙与边坡坡向同向，呈88°大角度相交，对边坡的稳定性影响小。
Ⅰ组裂隙和Ⅱ组裂隙组成的楔形体，其倾向122°，倾角46°，与边坡坡向呈10°角度相交，对边坡的稳定性影响大。
故边坡的稳定性主要受Ⅰ组裂隙和Ⅱ组裂隙组成的楔形体结构面强度控制。
边坡的破坏模式主要为沿Ⅰ组裂隙和Ⅱ组裂隙组成的楔形体结构面滑移破坏，主要表现为崩塌掉块现象。
根据《公路路基设计规范》（JTGD30-2004）附表A-1判别边坡属Ⅲ类欠稳定边坡。
整个挡墙长140.560米，最高17米。
设计为板肋式锚杆挡墙，K0+025.500-k0+080.00为普通砂浆锚杆，设计为2根25的三级钢砂浆强度为M30。
k0+080.000-ko+165.650为R38N预应力中空注浆锚杆砂浆强度为M35。
2、内环快速路2#肋板式锚杆挡墙为南北走向，南面为南山风景区，西面为内环快速路。
起点为D匝道K0+410.000，终点内环快速路K1+362.650。
内环快速路2#肋板式锚杆挡墙地质情况：该段长287.247m，所经地段除少数为道路和居民区外，多数为现有内环快速道右侧边坡坡体上，坡体多为岩质边坡。
设计高程261.370～264.168m，拓宽道路宽度范围地面高程261.33～284.54m，按设计高程整平后将形成高1.92～20.46m岩质边坡，坡向266～282°。
根据对该岩质边坡调查岩层产状：291°∠65°，岩体为中厚层状结构，层面发育情况一般，裂隙面较平直，局部被黄褐色粘土充填，层面结合差，属软弱结构面。
①Ⅰ组裂隙： 61°∠58°，间距0.7～1.1m，延伸小于10m，裂面多呈闭合～微张，局部粘土充填，裂面平直，结合程度差，压扭裂隙，属硬性结构面。
②Ⅱ组裂隙：200°∠75°，间距1～2.5m，延伸20m，裂面多呈微张状，张开度1～5mm，未见充填物，裂面较平直，结合程度差，剪压性裂隙，属硬性结构面。
对岩质部分，按直立开挖情况，根据岩层产状、边坡坡向、二组构造裂隙产状作赤平极射投影图JR1和JR2分析如下：由赤平投影图JR1和JR2可知：岩层与边坡坡向同向，呈9～25°角度相交，对边坡的稳定性影响大；Ⅰ组裂隙倾向与边坡坡向反向，对边坡稳定性无影响。
Ⅱ组裂隙与边坡坡向同向，呈66～82°大角度相交，对边坡的稳定性影响小。
故边坡的稳定性主要受岩层层面强度控制。
边坡的破坏模式主要为沿岩层层面滑移破坏。
该段设计为肋板式锚杆挡墙，锚杆均为2根25的三级钢，砂浆强度为M30。
2）编制依据应补充：GB50330-2002、JGJ180-2009、地勘报告及施工组织设计以及渝建发相关文件规定等。
回复：根据情况已补充：《建筑边坡技术规范》GB50330-2002《建筑施工土石方工程安全技术规范》JGJ180-2009《南岸区东水门大桥南立交工程勘察（南立交部分）工程地质勘察报告》《南岸区东水门大桥南立交工程施工组织设计》《重庆市建设工程安全生产监督管理办法》渝建发（2008）177号。
3）施工进度计划应根据流水作业原理安排施工，采用横道图或网络图表示，必要时可用文字补充说明，并补充材料计划和设备计划。
回复：3.1施工进度计划根据甲方移交的场地合理安排边坡施工工期，采用“逆作法”流水施工，计划工期90天，预计2013年8月开工，至2013年10月基本完成。
进度计划横道图：3.2施工机械、材料及进场设备计划施工机械设备一览表施工主要材料及用途一览表4）完善施工部署、施工方法、工艺流程及检查验收等内容；该工程边坡应严格按“分段、跳槽、分层逆作法”施工，每阶施工高度和跳槽宽度应确保边坡稳定；并应严防每一施工单元在施工过程中下坠，施工过程中即时处理好不稳定岩块和坍塌；作好场地及坡体的截、排水工作，尽量与永久性截、排水系统结合；补充边坡支护施工脚手架搭设内容。
回复：（1）开挖方式：两处高边坡开挖施工位置，分别临近内环线或居民稠密区或交通要道或管网分布密集区；因此，开挖均不得采用爆破的方式进行施工，本工程拟采用油炮机机械凿打或带有松土器的T320型推土机进行开挖作业。
按设计边坡分级和开挖分层（开挖分层厚0.5-1.0m），由上至下逐层开挖和支护；支护以先锚后支顺序施工，即分层开挖至设计结构锚杆位置时，先施工锚杆，分级开挖形成后再施作肋板支护。
预计平均开挖量2000m3/天左右。
对于内环拼宽段，开挖土石方不便直接从坡面直接下翻，应先将土石用推土机推至两端临时堆土场，然后再转运至弃土场。
临时堆场处土石方要先开挖，共可形成近2000m2场地。
（2）土石调运：涂山路拓宽土石方调运至设计转换道1#填方（2万余方），其余方量经场内施工便道调运至CK0+222.5-303.675、AK0+321.74-380.1、EK0+208.275-276.408匝道填方和一、二号平场地块；内环线挖方，经内环快速外运至茶园渣场。
（3）边坡开挖工艺流程图工艺流程图5）应根据地质及环境条件，支护特点、施工顺序和方法以及施工工期等识别风险源，有针对性地提出相应对策；针对潜在事故的危险和有害因素完善对应的安全技术措施；并进一步细化不同支挡类型的施工顺序、施工方法及安全控制技术措施；桩板挡墙人工挖孔桩应严格按经论证审查的专项方案施工。
回复：本工程施工作业过程中的主要风险源如下：1.高处坠落2.触电事故3.机械伤害（含交通事故）4.坍塌事故针对以上几种应急情况，分别制定如下应急处理措施：1、高处坠落的应急措施（1）施工现场应做好各种安全防护工作，尤其加强临边防护，并正确使用“三宝”。
（2）高处坠落可能造成的伤害及应急措施a、可能造成的伤害有：颅脑损伤、胸部创伤（如肋骨骨折）、胸腔储器损伤等。
b、当发生物体打击事件和有人自高处坠落摔伤时，应注意保护摔伤及骨折部位避免因不正确的抬运使骨折错位造成二次伤害，并及时向工地负责人报告，拨打急救电话“120”或送医院救治，送医院途中不要乱转病人的头部，应该将病人的头部略微抬高一些，防止呕吐物吸入肺内。
2、触电事故的应急措施a.施工现场必须执行三级配电两级保护，各种机械设备必须做到“一机、一闸、一箱、一漏”，做好用电防护。
严禁乱拉乱搭电线及各种照明灯具，带电作业的机械设备专人负责制，经常检查施工用电设施，发现问题及时处理。
b.触电急救的要点是动作迅速，方法正确，发现有人触电，首先要尽快使触电人脱离电源，然后根据具体情况进行抢救。
c.断开电源是触电急救的首要措施。
解救的方法应根据触电现场具体情况来决定。
d.低压触电事故，应立即拉开电源开关或拔出插销断开电源，如果附近没有电源开关和插销，就要用绝缘工具（如有胶把的电工钳、有木柄的斧头、干燥的木棒、竹竿、木板等）切断电源或挑开电源。
e.对高压触电事故，应佩戴必要的安全用具，按顺序拉开高压开关，或立即用电话通知有关部门停电，也可用强迫短路令电源掉闸的方法使触电人脱离电源，救护人切不可直接用手或其他金属潮湿物件作为救护工具，去触及触电人的身体，以防自己触电。
在急救当中，还应注意防止触电人脱离电源时发生二次摔伤。
3、机械伤害事故的应急措施各种机械设备必须按规定配备齐全有效的各种安全保护装置，按要求办理验收手续，必要时办理准用证。
如发生事故应及时向工地负责人报告，拨打急救电话“120”或送医院救治，切忌胡乱处理，延误治疗时间。
4.坍塌事故的应急措施坍塌事故往往伤害人员多，后果严重，多为重大或特重大人身伤亡事故，发生坍塌事故后，应立即报告公司主管领导和技术发展部。
（1）基坑支护、模板工程发生的坍塌事故的应急措施a、必须严格制定专项的安全施工方案，并认真执行，对各种意外事故的发生应预先给予充分考虑，如地下不明水管破裂，跑水可能造成塌方，模板支撑系统失稳或早拆，造成塌方等。
b、施工中必须作好监护工作，如发现边坡附近土体裂纹掉土，模板支撑系统变形等有塌方险情时，应停止作业，作业人员立即撤离危险地段，查明原因采取补救措施后，再决定进行下方作业。
c、因塌方造成人身事故后，应立即采取两方面的措施，一方面立即扒挖，抢救伤员并密切注意伤员情况，防止二次受伤；另一方面对伤员上部的土体（模板、构件）采取临时支撑措施，防止因二次塌方伤及抢救者或加重事故后果，排险和抢救应由有经验的人指挥进行。
d、对危害大的复杂塌方（如危险及建筑物、构筑物基础等），应由技术发展部及有关部门共同商定处理措施。
（2）脚手架坍塌事故的应急措施a、防止脚手架坍塌事故的主要方法是脚手架搭设必须按审核、审批的单项施工方案进行，并加强日常检查维护，重点检查架体各种支撑及结构连接的受力情况。
b、一旦发生脚手架坍塌事故，要积极作好伤员的抢救工作，尽快与医院联系和送医院治疗。
6)应急预案应按AQ/T9002-2006规定编制专项应急救援预案和现场处置方案。
回复：应急预案已按相关规定编制应急救援预案和现场处置方案，具体如下：6.1应急处置①事故应急处置程序A当发生险情时，值班人员立即组织人员撤离危险区域，迅速报告应急自救领导小组组长，组长迅速上报项目部应急办公室。
B报警方式采用警报器、喊话或其它方式疏散人员。
C当事故有扩大趋势时，应急自救组长向项目部应急救援指挥中心申请启动应急预案，及时与地方政府、应急救援队伍、公安、消防、医院等相关部门取得联系，确保24小时联络畅通，联络方式采用电话、传真、电子邮件等。
D现场应急自救领导小组通过上述联络方式向有关部门报警，报警的内容主要是：安全事故发生的时间、地点、背景，造成的损失（包括人员受灾情况、人员伤亡数量及造成的直接经济损失），已采取的处置措施和需要救助的内容。
②事故应急救援程序详见《事故应急救援程序框图》。
