PLC型光分路器产品介绍常州市新盛电器公司

PLC光分路器介绍及生产流程PLC光分路器是一种在光纤通信中广泛使用的光学器件，能够将输入光信号按照一定的比例分配到多个输出通道中。

它是一种被动的光学器件，不需要外部电源，稳定性高，损耗小，适用于各种光纤通信系统中的信号分配和光功率平衡等应用。

PLC光分路器的结构主要由硅基波导芯片和光纤阵列组成。

硅基波导芯片是一种具有高折射率差的材料，通过激光光刻技术制造出互相隔离的波导通道。

光纤阵列是将输入光纤与波导芯片连接起来的重要部分。

在光分路器的制造过程中，首先需要通过光纤脱包和切割等工艺将光纤端面处理成一定角度，然后使用UV固化胶将光纤与硅基波导芯片粘接在一起。

最后，通过光刻、湿法腐蚀等工艺将硅基波导芯片上多个波导结构加工完成。

1.原材料准备：选择适用于PLC光分路器制造的硅基材料，如硅片等。

2.设计和制作掩膜：根据设计需求，制作掩膜模板，用于后续光刻工艺的制作。

3.光刻工艺：使用掩膜模板进行光刻曝光，在硅基材料上形成互相隔离的波导通道。

这一步骤是PLC光分路器制造中最关键的一步。

4.湿法腐蚀：使用湿法腐蚀技术，将硅基材料上不需要的部分腐蚀掉，形成平整的波导结构。

5.热退火：通过热退火处理，使得波导通道的光学性能更加稳定和优化。

6.光纤粘接：将光纤端面处理成一定角度，并使用UV固化胶等材料将光纤与波导芯片粘接在一起。

7.封装测试：将制作好的PLC光分路器进行封装，并进行光学性能测试和质量检验。

需要注意的是，PLC光分路器的生产工艺比较复杂，要求高精度和高稳定性。

在每一步工艺过程中，都需要严格控制工艺参数和质量标准，以确保最终产品的性能和质量。

总结起来，PLC光分路器是一种重要的光学器件，广泛应用于光纤通信系统中。

其制造过程包括原材料准备、光刻工艺、湿法腐蚀、热退火、光纤粘接和封装测试等步骤。

通过这些工艺过程，制造出稳定性高、损耗小的PLC光分路器产品。

PLC Power Splitter产品介绍编制：日期：审核：日期：批准：日期：目录1、产品的概述2、产品的组成3、产品的性能参数4、产品的识别5、产品的应用1、产品概述：光分路器是把光信号分路/合路的光无源器件，一般是对同一波长的光信号进行分离或者合路。

按照光分路器的端口排布不同，可以分为对称的星型分路器和不对称的树型分路器；按照光纤类型可以分为单模光分路器和多模光分路器；按照带宽可以分为窄带光分路器和宽带光分路器。

按制作方式常见的为熔融拉锥（FBT）型分路器、平面光波导（PLC）分路器。

2、产品的组成：2.1 裸PLC器件的构造：2.2 模块式PLC的构造：光纤活动连接器模块盒松套管裸器件硅胶3、产品的性能参数：3.1 无连接头产品的光学性能：3.2 含连接头产品的光学性能：4、 产品的识别：4.1 各种样式的产品识别：裸器件模块式分路器 4.2 产品的通道识别：4.2.1 裸器件的通道识别：参照下图 4.2.1.1 公共端：通道少的一侧4.2.1.2 多通道侧的定义如下：Operating Temperature工作温度（℃)/ -40℃～85 ℃公共端（COM 端）40.00PORTBLUE ORANGE GREEN BROWN Color ColorPORT BROWN GREEN ORANGE BLUE GRAY WHITE RED BLACKBLACKRED WHITE GRAY 4.004.004.004.00多通道侧4.2.2 模块式光分路器的通道识别：参照下图4.2.2.1 公共端：通道少的一侧A基面多通道侧公共端（COM端）4.2.2.2 多通道侧的定义如下：5、产品的应用：5.1 产品的使用注意事项：5.1.1 拆开产品包装时，必须确认产品是否有损伤。

5.1.2 检查产品各连接头的防护是否齐全（仅针对加连接头产品）。

5.1.3 根据产品的连接头型号，选择相应的适配器及连接器进行使用。

PLC光分路器反向传输原理PLC光分路器上行和下行传输损耗讨论以1x4 PLC 分路器为例，光从输出端（多纤）注入，只有输入端（单纤）会收到信号，且功率是总功率的1/4 (25%)". 剩余的3/4的光功率被损耗掉这种现象很多人无法理解，本文从光的性质和模场理论针对此现象进行解释。

如果解释上面提到的这个现象，我们需要了解波导理论，模场理论和传播常数最接近原则。

目前市场上热卖的PLC分路器都是SSC （Spot Size Converter）型。

不同于拉锥耦合器的定向耦合器型(Directional Coupler）。

正向传输比较容易理解，如下图所示：X型波导拉锥耦合器类型：定向耦合器型(Directional Coupler, DC)Y型波导PLC分路器型：模斑转换器型(Spot Size Converter, SSC)现从物理本质上粗略描述一下光反向注入1x2波导的情形：当从一输入单模波导进来的0阶模到达两单模波导的交叉点时，将会同时等强度的激发起另一0阶模和1阶模。

可以参看附件中的(f)图，这两个模式的光可以保持原状继续往前传播。

SSC区域不断变窄到W(仅能存在一个基模)，0阶模在这个过程中能继续往前传播，并不发生截止，只是模场的宽度逐渐变小；但1阶模(属于高阶模)，在到达单模输出波导之前，已经发生截止(该1阶模不能成为单模波导的导波模，只能成为辐射模)，从而被辐射出去。

由于0阶模和1阶模的强度是相同的，所以输出单模波导是输入光强的一半，即-3 dB。

以上所述，就是所谓的SSC区域0阶模的模场宽度压缩和1阶模的截止辐射原理。

对于1x4PLC存在两层Y波导结构，也就是允许1/4光通过，3/4的光功率作为辐射模散射出去了。

反向传输：Y波导反向传输光场图像：。

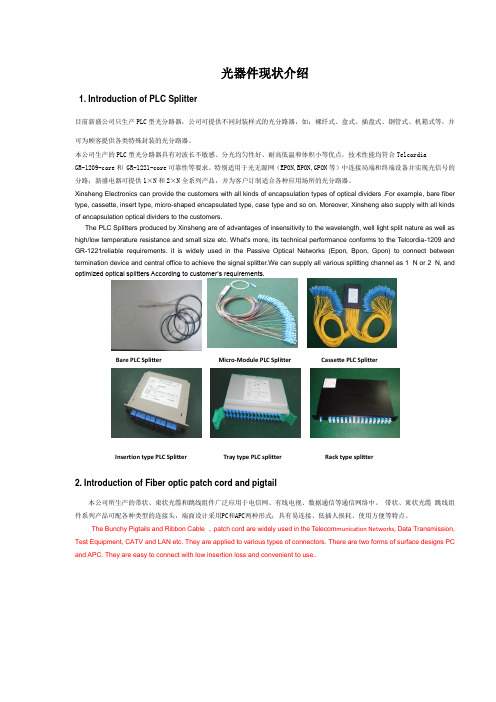

光器件现状介绍1. Introduction of PLCSplitter目前新盛公司只生产PLC型光分路器，公司可提供不同封装样式的光分路器，如：裸纤式、盒式、插盘式、钢管式、机箱式等，并可为顾客提供各类特殊封装的光分路器。

本公司生产的PLC型光分路器具有对波长不敏感、分光均匀性好、耐高低温和体积小等优点，技术性能均符合TelcordiaGR-1209-core和 GR-1221-core可靠性等要求。

特别适用于光无源网（EPON,BPON,GPON等）中连接局端和终端设备并实现光信号的分路；新盛电器可提供1×N和2×N全系列产品，并为客户订制适合各种应用场所的光分路器。

Xinsheng Electronics can provide the customers with all kinds of encapsulation types of optical dividers .For example, bare fiber type, cassette, insert type, micro-shaped encapsulated type, case type and so on. Moreover, Xinsheng also supply with all kinds of encapsulation optical dividers to the customers.The PLC Splitters produced by Xinsheng are of advantages of insensitivity to the wavelength, well light split nature as well as high/low temperature resistance and small size etc. What’s more, its technical performance conforms to the Telcordia-1209 and GR-1221reliable requirements. it is widely used in the Passive Optical Networks (Epon, Bpon, Gpon) to connect between termination device and central office to achieve the signal splitter.We can supply all various splitting channel as 1×N or 2×N, and optimized optical splitters According to custo mer’s requirements.Bare PLC SplitterMicro-Module PLC SplitterCassette PLC SplitterInsertion type PLC SplitterTray type PLC splitterRack type splitter2. Introduction of Fiber optic patch cord and pigtail本公司所生产的带状、束状光缆和跳线组件广泛应用于电信网、有线电视、数据通信等通信网络中。

PLC光分路器产品介绍及生产流程
产品介绍
PLC平面光波导分路器,由尾纤，核心芯片，光纤阵列，外壳（ABS盒，钢管），连接器和光缆等组成。

基于平面的光波导技朮,以精准的耦光制程实现光学输入平均地转换为多个光学输出。

我司采用优质的PLC芯体,先进自主的生产和制造工艺和良好的品质保证,为国内外用户持续不断地提供光学性能优质,稳定性和可靠性极高的PLC平面光波导产品。

微型一体化的封装设计装满足各种应用场合上的需求。

产品图片
背景技术
PLC平面光波导技术是用半导体工艺制作光波导分支器件,分路的功能在芯片上完成,可以在一只芯片上实现多达64个分路,然后在芯片两端分别耦合封装输入端和输出端多信道光纤数组。

器件的优点
(1) 损耗对传输光波长不敏感,可以满足不同波长的传输需要
(2) 分光均匀﹐可以将信号均匀分配给用户
(3) 结构紧凑﹐体积小﹐可以直接安装在现有的各种交接箱内﹐不需特殊设计留出很大的安装空间
(4) 单只器件分路信道很多﹐可以达到64路
(5) 多路成本低﹐分路数越多﹐成本优势越明显
器件的缺点
(1) 器件制作工艺复杂﹐技术门槛较高﹐目前芯片被国外几家公司垄断﹐国内能够大批量封装生产的企业也只有很少几家﹔
(2) 相对于熔融拉锥式分路器成本较高﹐特别在低信道分路器方面更处于劣势。

核心芯体主要规格
主要规格 (S/P分别表示标准品和优质品) 工艺流程图。

PLC型光分路器产品介绍一、PLC型光分路器原理具体来说，PLC型光分路器包括三个主要部分：输入波导、输出波导和耦合器。

输入波导接收来自光纤的信号，然后通过耦合器将光信号分布到多个输出波导上，从而实现信号的分配和转发。

PLC器件的通道数量可以根据需求进行定制，通常有1x2、1x4、1x8、1x16、1x32等不同规格。

二、PLC型光分路器特点1.低损耗：PLC型光分路器在光信号的分配和转发过程中，能够保持较低的光损耗，使得信号的传输更加稳定可靠。

2.声带宽平衡：PLC型光分路器采用平面光波导技术，能够实现不同通道之间的光信号的均匀分配，避免了光信号的异步和扩散现象，提高了信号的传输质量。

3.多通道：PLC型光分路器能够同时处理多个通道的光信号，满足不同用户对信号分配和转发的需求，提高了网络的传输效率。

4.小型化：PLC器件的制造工艺相对简单，可实现高度集成，使得PLC型光分路器的体积小巧，适用于不同封装形式，如模块封装、端面封装等。

5. 宽工作波长范围：PLC型光分路器可以适用于不同波长范围的光信号分配和转发，常见的工作波长范围包括1310nm、1490nm、1510nm、1550nm等。

三、PLC型光分路器应用领域1.光通信系统：PLC型光分路器广泛应用于光通信系统中，用于实现光信号的分配和转发，将光信号从一条光纤引导到多个终端设备上，提高光网络的覆盖范围和传输能力。

2.光传感系统：PLC型光分路器可用于光传感系统中，将光信号分配到不同的传感器上，实现对光信号的实时监测和分析，广泛应用于环境监测、安防监控等领域。

3.数据中心：随着云计算和大数据时代的到来，数据中心的需求日益增加。

PLC型光分路器可用于数据中心的光网络，实现光信号的高效分配和转发，提高数据中心的传输速率和可靠性。

4.光传输网：PLC型光分路器可用于大规模光传输网中，将光信号从主干网络引导到不同的支线网络上，实现网络的灵活扩展和优化。

光分路器产品简介
1、产品描述
光分路器是FTTH 核心器件适用于无源光网络(EPON ，BPON ，GPON 等)中连接局端和终端设备并实现光信号的分路。

光分路器按照生产工艺可分为:熔融拉锥式光纤分路器（FBT ）和平面波导型光分路器（PLC ）。

熔融拉锥光纤分路器; 按封装方式可分为：盒式光分器器、祼纤型光分器、微型模块光分器、机箱式光分路器、带分支器型光分路器。

产品符合GR-1209-CORE 、GR-1221-CORE 、YD/T 2000.1-2009行业标准。

祼纤型光分器
盒式光分器
微型模块光分器
机箱式光分路器
托盘式光分路器
插拔式光分路器
带分支器型光分路
2、适用范围
◆光纤通信系统◆光纤到户
◆CATV ◆光源分配
◆无源光网络◆光纤测试设备
3、产品特点
◆工作波长宽◆长期稳定高
◆低损耗◆体积小
◆均匀性好◆低偏振敏感
4、光学性能指标（含连接器）
◆1xN均匀分光的光分路器光性能要求
◆2xN均匀分光的光分路器光性能要求
5、封装尺寸
◆盒式封装尺寸。
