自制恒流、限压、脉冲三特性充电器
 自制恒流、限压、脉冲三特性充电器
 一、工作原理
 当电路加电时，IC1为IC2提供+5V工作电压，IC2②、⑥脚设定的1.44V 电位比IC2③、⑤脚从电池端采样电位要高，因此①、⑦脚输出低电平，使Q1、Q2导通，12V电源通过Q1、Q2的c-e极和限流电阻R8、R12分别对电池E1、E2恒流充电，同时限流电阻两端的电压降使LED2和LED4点亮发绿光指示正在充电，而LED3和LED5却被三极管短路熄灭。

 当电池充满时，IC2同相输入端反馈进来的电位上升达到或超过1.44V 时．比较器翻转，IC2①、⑦脚输出高电平，Q1，Q2截止，达到限压功能．这时LED3、LED5点亮发红光指示充电终止。

同时电源通过R6~R8和R10~R12分别对电池E1、E2浮充电。

 二、设计与制作。

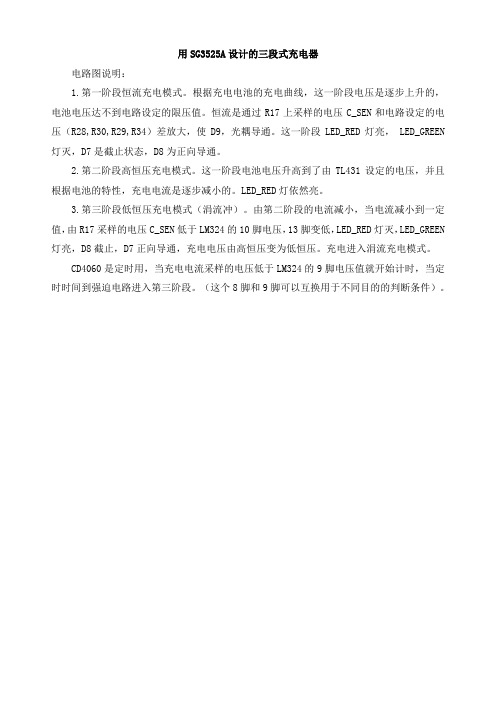

用SG3525A设计的三段式充电器
电路图说明：
1.第一阶段恒流充电模式。

根据充电电池的充电曲线，这一阶段电压是逐步上升的，电池电压达不到电路设定的限压值。

恒流是通过R17上采样的电压C_SEN和电路设定的电压（R28,R30,R29,R34）差放大，使D9，光耦导通。

这一阶段LED_RED灯亮， LED_GREEN 灯灭，D7是截止状态，D8为正向导通。

2.第二阶段高恒压充电模式。

这一阶段电池电压升高到了由TL431设定的电压，并且根据电池的特性，充电电流是逐步减小的。

LED_RED灯依然亮。

3.第三阶段低恒压充电模式（涓流冲）。

由第二阶段的电流减小，当电流减小到一定值，由R17采样的电压C_SEN低于LM324的10脚电压，13脚变低，LED_RED灯灭，LED_GREEN 灯亮，D8截止，D7正向导通，充电电压由高恒压变为低恒压。

充电进入涓流充电模式。

CD4060是定时用，当充电电流采样的电压低于LM324的9脚电压值就开始计时，当定时时间到强迫电路进入第三阶段。

（这个8脚和9脚可以互换用于不同目的的判断条件）。

专利名称：一种三段式加脉冲智能电动车充电器专利类型：实用新型专利
发明人：刘琼,蔡继宗,周明
申请号：CN201420602339.4
申请日：20141020
公开号：CN204118838U
公开日：
20150121
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种三段式加脉冲智能电动车充电器，包括电源开关转换、电源输出、单片机智能控制部分，场效应管Q3为正脉冲控制器件和反接保护控制器件，电池BT1正极经电阻R48和场效应管Q5到电池BT1负极形成放电回路，经单片机U1控制产生负脉冲。

本实用新型以传统三段式充电为基础，在恒压段加入温度补偿及正负脉冲充电控制，有效减少电池硫化及电池极化产生的热量，提高充电效率，延长电池使用寿命，充电器本身包含反接保护、温度补偿、过温保护、限时充电、LED报警、正负脉冲等功能，舍弃传统的运算放大器结构，所有功能由单片机U1控制完成，体积小、适用于大批量生产。

申请人：广州市江科电子有限公司
地址：510000 广东省广州市番禺区石壁街屏二村荔枝岗之二
国籍：CN
代理机构：北京科亿知识产权代理事务所(普通合伙)
代理人：汤东凤
更多信息请下载全文后查看。

电动车三段式充电器原理和维修技巧恒流，恒压和浮充是三段式充电的三个必须阶段，它的充电曲线见图2，对48V蓄电池而言，可以这样来描述其充电过程，在充电开始时保持一个充电电流1.8-2.5A，直到时间t1，此时充电电压逐渐上升---即恒流充电阶段；当充电电压上升到58.5-59.5V时，立即保持这个充电电压不变直到时间t2，此时充电电流逐渐下降---即恒压充电阶段；当充电电流下降到400-500mA的转换电流时，充电器立即转为55.5-56.5V的小电流充电---即浮充阶段。

三段式充电是一个自动充电的过程，要实现对充电电流和电压的自动控制，在电路的输入和输出之间必须有一个闭环的反馈回路，通过对输出电流和电压的反馈取样，再经过控制电路对信号的处理输出控制信号去调整输入端的工作状态，从而达到自动控制的目的。

下面以TL494为中心组成的一款充电器为列来比较详细的解说一下三段式充电的控制和转换过程（见图1）。

TL494是美国德州仪器公司生产的一种电压驱动型脉宽调制控制集成电路，主要应用在各种开关电源中,TL494的内部电路由基准电压产生电路、振荡电路、间歇期调整电路、AMP1和AMP2误差放大器、死区比较器，PWM比较器以及输出电路等组成，其中1、2脚是AMP1的同相和反相输入端；3脚是AMP1和AMP2的公共输出端，4脚外接C4使电源软启动，5、6脚分别用于外接振荡电阻和振荡电容，7脚为接地端；8、9 脚和11、10脚分别为TL494内部两个末级输出三极管集电极和发射极；12脚为电源供电端；13 脚为输出控制端，该脚接地时为并联单端输出方式，接14脚时为推挽输出方式;14脚为5V基准电压输出端,15、16脚是AMP2的反相和同相输入端。

TL494的内部资料见图3.图1中的电流检测A和C点分别通过R13，R31等接至电源地上，利用充电电流流过R29产生的压降为IC1内AMP2电流误差放大器和IC2内比较器1提供充电电流检测的取样电压，因整机地接输出负极，所以从电源地（即C6负端）取得的电压为负电压，充电电流越大，在R29上产生的压降越大，由电源地取得的负电压就越大；图中IC1的AMP2电流比较器的（16）脚接地，（15）脚电压由R13引入电流检测负电压和由R14接+5V引入的正电压叠加而成，当（15）脚叠加电压为正时，AMP2输出低电平，对输出脉宽无控制作用，为负时AMP2输出高电平，使输出脉宽受控减小直至为0；在IC2的比较器1中，其（3）脚接地，（2）脚电压由R31引入的电流检测负电压和由R35接+5V引入的正电压叠加而成，当IC2的（2）脚电压为正时，比较器1输出低电平，LED2充电灯（橙色）灭，充满灯（黄色）亮，散热风扇停转；为负时，比较器1输出高电平，LED2充电灯亮，充满灯灭，散热风扇转动；在设计时由于R35（100K）比R14（24K）大很多，只有当充电电流下降到400-500mA时才能使IC2的（2）脚叠加电压为正，这时IC2的比较器1输出低电平，使充满灯亮，散热风扇停转，预示充电即将完成。
