第14章半导体器件一、选择题1、对半导体而言，其正确的说法是（）。
（1）P型半导体中由于多数载流子为空穴，所以它带正电。
（2）N型半导体中由于多数载流子为自由电子，所以它带负电。
（3）P型半导体和N型半导体本身都不带电。
2、在图14-1所示电路中，Uo为（）。
（1）-12V （2）-9V （3）-3V-+图14-1+o--图14-33、在图14-2所示电路中，二极管D1、D2、D3的工作状态为（）。
（1）D1、D2截止，D3导通（2）D1截至，D2、D3导通（3）D1、D2、D3均导通4、在图14-3所示电路中，稳压二极管Dz1和Dz2的稳定电压分别为5V和7V，其正向压降可忽略不计，则Uo为（）。

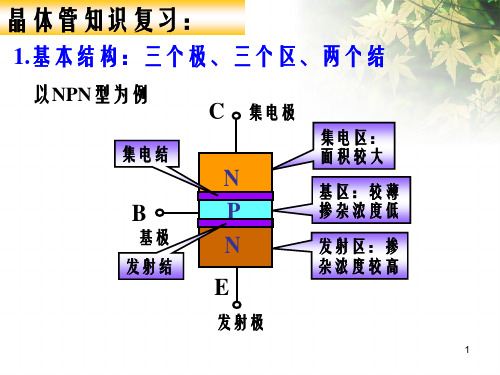

（1）5V （2）7V （3）0V5、在放大电路中，若测得某晶体管的三个极的电位分别为6V，1.2V和1V，则该管为（）。
（1）NPN型硅管（2）PNP型锗管（3）NPN型锗管6、对某电路的一个NPN型的硅管进行测试，测得UBE>0，UBC>0，UCE>0，则此管工作在（）。
（1）放大区（2）饱和区（3）截至区7、晶体管的控制方式为（）。
（1）输入电流控制输出电压（2）输入电流控制输出电流（3）输入电压控制输出电压二、判断题1、晶体管处于放大区，其PN结一定正偏。
（）2、三极管由二极管构成的，三极管具有放大作用，故二极管也具有放大作用。
（）3、二极管正向导通，反向截止，当反向电压等于反向击穿电压时，二极管失效了，故所有的二极管都不可能工作在反向击穿区。
（）三、填空题1、若本征半导体中掺入某5价杂质元素，可成为，其多数载流子为。
若在本征半导体中掺入某3价杂质元素，可成为，其少数载流子为。
2、PN结的P区接电源的正极，N区接负极称PN结为，PN结的P区接电源的负极，N区接正极称PN结为。
3、晶体管工作特性曲线有三个区域，分别为、和。
四、计算题1、在图14-4所示的两个电路中，已知ui＝30sin ωt V，二极管的正向压降可忽略不计，试分别画出输出电压uo的波形。
第15章 基本放大电路15.1 复习笔记一、共发射极放大电路的组成1．电路结构图15-1是共发射极接法的基本交流放大电路。
图15-1 共发射极基本交流放大电路2．性能指标（1）输入电阻放大电路的输入端用一个等效电阻r i 表示，它称为放大电路的输入电阻，是信号源的负载，即（2）输出电阻放大电路的输出端也可用一电压源表示，它是负载电阻R L 的电源，其内阻r o 称为放大电路的输出电阻。
放大电路的输出电压与输入电压之比，称为放大电路的电压放大倍数。
即o U &iU &二、放大电路的静态分析1．用放大电路的直流通路确定静态值图15-2是图l5-1放大电路的直流通路。
画直流通路时，电容C 1和C 2可视为开路。
图15-2 图15-1交流放大电路的直流通路①由直流通路，可得出静态时的基极电流②由I B 可得出静态时的集电极电流③静态时的集-射极电压则为晶体管集电极电流I C与集-射极电压U CE之间的伏安特性曲线即为输出特性曲线（图15-3）。
在图15-2所示的直流通路中，晶体管与集电极负载电阻R C串联后接于电源U CC。
可列出或图15-3 用图解法确定放大电路的静态工作点这是一个直线方程，其斜率为，在横轴上的截距为U CC，在纵轴上的截距为。
这一直线很容易在图15-3上作出，称为直流负载线。
负载线与晶体管的某条输出特性曲线的交点Q，称为放大电路的静态工作点，由它确定放大电路的电压和电流的静态值。
I B通常称它为偏置电流，简称偏流。
产生偏流的电路，称为偏置电路。
R B称为偏置电阻。
通常是改变R B的阻值来调整偏流I B的大小。
三、放大电路的动态分析1．微变等效电路法放大电路的微变等效电路，就是把非线性元件晶体管所组成的放大电路等散为一个线性电路，也就是把晶体管线性化，等效为一个线性元件。
（1）晶体管的微变等效电路图15-4（b）所示就是晶体管微变等效电路（a ）（b ）图15-4 晶体管及其微变等效电路其中①晶体管的输入电阻②晶体管的电流放大系数③晶体管的输出电阻（2）放大电路的微变等效电路由晶体管的微变等效电路和放大电路的交流通路可得出放大电路的微变等放电路。
