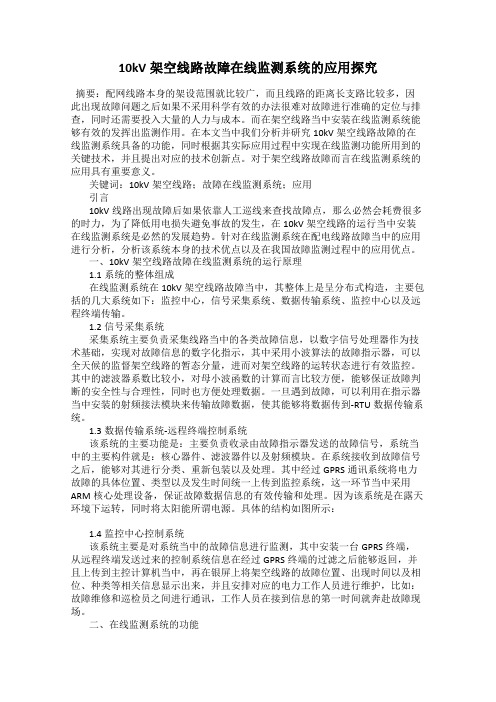

10kV架空线路故障在线监测系统的应用探究摘要：配网线路本身的架设范围就比较广，而且线路的距离长支路比较多，因此出现故障问题之后如果不采用科学有效的办法很难对故障进行准确的定位与排查，同时还需要投入大量的人力与成本。
而在架空线路当中安装在线监测系统能够有效的发挥出监测作用。
在本文当中我们分析并研究10kV架空线路故障的在线监测系统具备的功能，同时根据其实际应用过程中实现在线监测功能所用到的关键技术，并且提出对应的技术创新点。
对于架空线路故障而言在线监测系统的应用具有重要意义。
关键词：10kV架空线路；故障在线监测系统；应用引言10kV线路出现故障后如果依靠人工巡线来查找故障点，那么必然会耗费很多的时力，为了降低用电损失避免事故的发生，在10kV架空线路的运行当中安装在线监测系统是必然的发展趋势。
针对在线监测系统在配电线路故障当中的应用进行分析，分析该系统本身的技术优点以及在我国故障监测过程中的应用优点。
一、10kV架空线路故障在线监测系统的运行原理1.1系统的整体组成在线监测系统在10kV架空线路故障当中，其整体上是呈分布式构造，主要包括的几大系统如下：监控中心，信号采集系统、数据传输系统、监控中心以及远程终端传输。
1.2信号采集系统采集系统主要负责采集线路当中的各类故障信息，以数字信号处理器作为技术基础，实现对故障信息的数字化指示，其中采用小波算法的故障指示器，可以全天候的监督架空线路的暂态分量，进而对架空线路的运转状态进行有效监控。
其中的滤波器系数比较小，对母小波函数的计算而言比较方便，能够保证故障判断的安全性与合理性，同时也方便处理数据。
一旦遇到故障，可以利用在指示器当中安装的射频接法模块来传输故障数据，使其能够将数据传到-RTU数据传输系统。
1.3数据传输系统-远程终端控制系统该系统的主要功能是：主要负责收录由故障指示器发送的故障信号，系统当中的主要构件就是：核心器件、滤波器件以及射频模块。

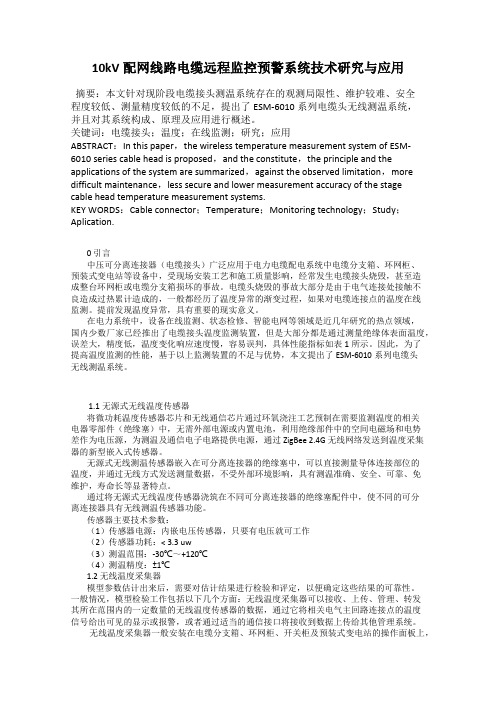

10kV配网线路电缆远程监控预警系统技术研究与应用摘要：本文针对现阶段电缆接头测温系统存在的观测局限性、维护较难、安全程度较低、测量精度较低的不足，提出了ESM-6010系列电缆头无线测温系统，并且对其系统构成、原理及应用进行概述。
关键词：电缆接头；温度；在线监测；研究；应用ABSTRACT：In this paper，the wireless temperature measurement system of ESM-6010 series cable head is proposed，and the constitute，the principle and the applications of the system are summarized，against the observed limitation，more difficult maintenance，less secure and lower measurement accuracy of the stage cable head temperature measurement systems.KEY WORDS：Cable connector；Temperature；Monitoring technology；Study；Aplication.0 引言中压可分离连接器（电缆接头）广泛应用于电力电缆配电系统中电缆分支箱、环网柜、预装式变电站等设备中，受现场安装工艺和施工质量影响，经常发生电缆接头烧毁，甚至造成整台环网柜或电缆分支箱损坏的事故。
电缆头烧毁的事故大部分是由于电气连接处接触不良造成过热累计造成的，一般都经历了温度异常的渐变过程，如果对电缆连接点的温度在线监测。
提前发现温度异常，具有重要的现实意义。
在电力系统中，设备在线监测、状态检修、智能电网等领域是近几年研究的热点领域，国内少数厂家已经推出了电缆接头温度监测装置，但是大部分都是通过测量绝缘体表面温度，误差大，精度低，温度变化响应速度慢，容易误判，具体性能指标如表1所示。
测试工具2021.1110kV配电网故障在线监测与定位技术分析陈伟标(广东创辉电力工程有限公司，广东佛山，528000)摘要：配电网的规模逐渐扩大，用户对于电力系统的质量、可靠性等要求标准也更严格，配电网的自动化技术逐渐受到重视。
在配电网自动化技术领域中，对于配电网故障的在线检测与定位的研究是比较重要的一个环节，同样对于配电网自动化的实现以及智能电网的大规模建设有着十分重要的意义。
本文中介绍了配电网故障在线监测与定位的研究现状，分析了其优势，并介绍了故障在线检测定位的主要方法，对于10kV配电网故障在线监测与定位技术的研究和发展具有重要意义。
关键词：配电网；故障；在线监测；定位An a lysis of Fault Online Mon itori ng and Locati o n Tech no l ogy forlOkV Distribution NetworkChen Weibiao(Guangdong Chuanghui Power Engineering Co.,Ltd・，Foshan Guangdong,528000)Abstract：The scale of the distribution network is gradually expanding,and the user's requirementsfor the quality and reliability of the power system are more stringent.The automation technologyof distribution network has gradually attracted attention*In the field of distribution network automation technology,the research on the online detection and location of distribution network faults is a relatively important link.It is also of great significance for the realization of distribution network automation and the large-scale construetion of smart grids.The article introduces the research status of online fault monitoring and location of distribution network, analyzes its advantages,and introduces the main methods of fauIt online detection and location,whichis of great significance to the research and development of lOkV distribution network fault online monitoring and location technology・Keywords:distribution network;fault;online monitoring;location0引言电网是指在电力系统中由变电、送电、配电设备、电力线路等组成的模块。
10 k V配电线路状态在线检测系统及检测方法摘要：电的产生使我们的生活发生了巨大改变，也成为了推动社会发展的重要因素。
配电线路的运行检查是我们正常用电的保障。
随着智能系统在电力方面的应用，大大提高了架空配电线路检查的准确性。
文章主要针对智能在线检测方法在配电网线路运行和检查中的使用，通过几个方面对这种方法的优势进行分析，希望能够进一步提高电力系统的稳定性，实现电力终端一体化。
关键词：10 kV配电；线路状态；在线检测目前，在电力用户和变电站之间，主要依靠10 kV的配电线路作为连接，运行稳定的配电线路对于保证电网的安全性具有重要意义。
而在线检测技术可以为配电线路良好的性能提供必要的技术保障。
1在线检测技术系统概述1.1 系统特点本系统适用于6～35kV 配电网，能够实现故障区域及故障类型判定。
系统具备谐波分析、故障录波、故障统计分析等功能。
本系统适用于中性点不接地、经固定消弧线圈接地、经自动调谐式消弧线圈接地、经小电阻接地、经高阻接地等接地方式，适用于6kV 、10kV 、35kV 的系统。
系统能够实时监测系统三相电压、零序电压及线路每个监测点的有功电流、零序电流。
当系统异常时能够立刻启动故障录波，同时准确判别故障类型，如系统谐振、接地故障、短路故障、线路断线。
系统应用突变量法进行选线，启动值可以根据线路运行情况多级整定。
其实时采集系统故障信号，应用多种方法进行综合选线、定段，具体包括：智能群体比幅比相法、谐波比幅比相法、小波法、首半波法、暂态能量函数法、稳态能量函数法。
装置通过粗糙集理论确定各种方法的有效域，根据故障信号特征自动对每一种方法得出的故障选线结果进行可信度量化评估，应用证据理论将多种方法融合到一起，最大限度地保证各种方法之间实现优势互补。
系统识别相间短路，单相直接接地、经电阻接地、经弧光接地、间歇性弧光接地等复杂的故障类型，在现场工作人员的配合下可以解决不同线路两点同相接地故障问题。

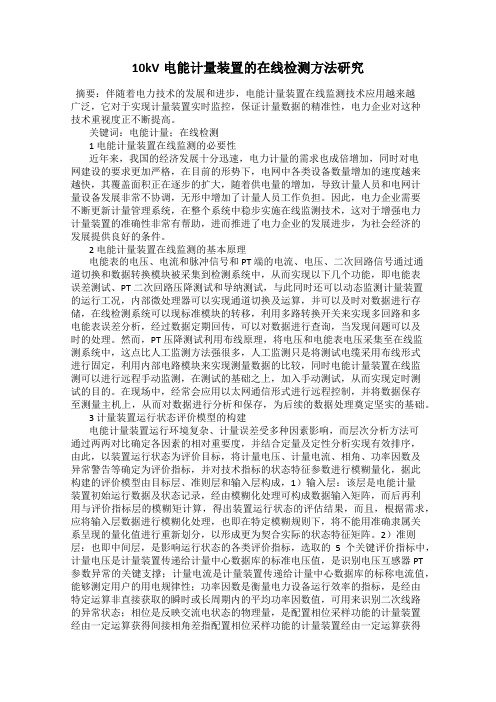

10kV电能计量装置的在线检测方法研究摘要：伴随着电力技术的发展和进步，电能计量装置在线监测技术应用越来越广泛，它对于实现计量装置实时监控，保证计量数据的精准性，电力企业对这种技术重视度正不断提高。
关键词：电能计量；在线检测1 电能计量装置在线监测的必要性近年来，我国的经济发展十分迅速，电力计量的需求也成倍增加，同时对电网建设的要求更加严格，在目前的形势下，电网中各类设备数量增加的速度越来越快，其覆盖面积正在逐步的扩大，随着供电量的增加，导致计量人员和电网计量设备发展非常不协调，无形中增加了计量人员工作负担。
因此，电力企业需要不断更新计量管理系统，在整个系统中稳步实施在线监测技术，这对于增强电力计量装置的准确性非常有帮助，进而推进了电力企业的发展进步，为社会经济的发展提供良好的条件。
2 电能计量装置在线监测的基本原理电能表的电压、电流和脉冲信号和 PT 端的电流、电压、二次回路信号通过通道切换和数据转换模块被采集到检测系统中，从而实现以下几个功能，即电能表误差测试、PT 二次回路压降测试和导纳测试，与此同时还可以动态监测计量装置的运行工况，内部微处理器可以实现通道切换及运算，并可以及时对数据进行存储，在线检测系统可以现标准模块的转移，利用多路转换开关来实现多回路和多电能表误差分析，经过数据定期回传，可以对数据进行查询，当发现问题可以及时的处理。
然而，PT 压降测试利用布线原理，将电压和电能表电压采集至在线监测系统中，这点比人工监测方法强很多，人工监测只是将测试电缆采用布线形式进行固定，利用内部电路模块来实现测量数据的比较，同时电能计量装置在线监测可以进行远程手动监测，在测试的基础之上，加入手动测试，从而实现定时测试的目的。
在现场中，经常会应用以太网通信形式进行远程控制，并将数据保存至测量主机上，从而对数据进行分析和保存，为后续的数据处理奠定坚实的基础。
3 计量装置运行状态评价模型的构建电能计量装置运行环境复杂、计量误差受多种因素影响，而层次分析方法可通过两两对比确定各因素的相对重要度，并结合定量及定性分析实现有效排序，由此，以装置运行状态为评价目标，将计量电压、计量电流、相角、功率因数及异常警告等确定为评价指标，并对技术指标的状态特征参数进行模糊量化，据此构建的评价模型由目标层、准则层和输入层构成，1）输入层：该层是电能计量装置初始运行数据及状态记录，经由模糊化处理可构成数据输入矩阵，而后再利用与评价指标层的模糊矩计算，得出装置运行状态的评估结果，而且，根据需求，应将输入层数据进行模糊化处理，也即在特定模糊规则下，将不能用准确隶属关系呈现的量化值进行重新划分，以形成更为契合实际的状态特征矩阵。
10kV 电力线路故障在线监测技术发布时间：2023-03-06T03:37:41.276Z 来源：《城镇建设》2022年20期作者：丁宁[导读] 配电网作为电力系统中的运行核心，直接决定了电力系统供电的稳定性。
若配电网运行的过程中出现问题，那么则很有可能引发一系列恶性的事故，对整个电力系统产生巨大的影响丁宁国网山西省电力公司超高压变电分公司山西太原 030032摘要：配电网作为电力系统中的运行核心，直接决定了电力系统供电的稳定性。
若配电网运行的过程中出现问题，那么则很有可能引发一系列恶性的事故，对整个电力系统产生巨大的影响。
基于此，以下对 10kV 电力线路故障在线监测技术进行了探讨，以供参考。
关键词：10kV 电力线路故障；在线监测；技术引言目前，在 10kV 线路故障停电时，供电所一般采取人员分组、车载+步行巡视线路的方式查找故障点。
由于线路长、地形差，加上雨天、夜晚会造成交通、视力受限，查找故障点耗时较长，对供电可靠率指标影响较大，同时影响计量采集成功率、在线率，长时间停电还极可能引发优质服务投诉事件。
1 输电线路运行维护和检修管理的特点在电力系统的管理中，输电线路的运行维护和检修管理是至关重要的，且多伴随着任务量大、时间成本高、涉及内容多等特点。
电力系统作为保证电力持续稳定运行的关键，一旦在电力系统中出现了输电线路的故障问题，不仅仅是会对电力供应产生负面影响，严重情况下还会引发各类电力供应中的不安全因素。
因此，针对这一问题，就需要持续优化输电线路的运行维护和检修管理工作，以此来保证电力供应的平稳持久。
首先需要电力系统的管理部门，不断加大对输电线路的重视程度，明确日常维护和检修管理的工作细则，完善监督机制，构建责任体系，保证各类工作落实到实处，以及对人员进行培训，强化人员的责任意识和专业能力。
2.10kV 电力线路故障分析2.1 速断故障范围在线路前段，由三相短路或两相短路造成。
主要原因有线路充油设备（如油断路器、电力电容器、变压器等）短路、喷油，春季鸟类运动及鸟巢危害，雨季雷电、暴风雨影响，电杆拉线被盗破坏和伐树砸中导线等自然灾害或人为因素影响。
10KV配电网中电能质量监测方法初探及研究摘要：针对10KV配电网，本文提出了一种基于物联网技术的电能质量监测方法，通过传感器技术、云计算等现代信息技术，实现了对电能质量的全面监测和预警。
该方法采用先进的传感器技术、云计算等现代信息技术，有效地监测电力系统电能质量的异常波动情况，并提供及时的预警信息，为电力系统的稳定运行提供了有力的保障。
关键词：电能质量监测；物联网技术；传感器技术；云计算；异常波动；预警信息Study and preliminary analysis of power quality monitoring methodin 10KV distribution networkMao Xiao-fei(Zhuhai Road Lighting Technology Co., Ltd, Zhuhai, Guangdong, 519000)0引言当前供电系统中，电网供电负荷包含冲击性、非线性与波动性等干扰性因素，易于诱发供电网产生波形畸变（谐波）、电压波动或闪变、三相不平衡等问题，严重影响电网的电能质量[1]。
同时，随着基于微机处理技术的精密电子仪器在电力工业中大量使用，各类用电终端客户对电网电能质量的敏感度不断增高，从而使得电能质量监测问题及其解决措施，逐渐成为研究的热点。
1、10KV配电网络是电能质量监测的重中之重10KV配电网作为最终电力用户的配电网络，分布最广、网架结构和负荷变化最为复杂，由于直接连接着供电负荷，其电能质量最易受到影响。
从配电网承上启下的供电作用看，优化10kV配电网的电能质量，直接决定着上游电网和下游用户的电能质量，影响着整个电网电能质量水平。
配电网电能质量不高，可能会严重损害敏感负载和电网设备，导致设备故障，供电可靠性下降[图1]，工厂停电时间增加，势必造成社会经济运行的巨大损失。
（a） (b)图1：(a)10 kV线路单相短路起始处相对地电压（故障开始时刻（0.05 秒后）可以看到明显的相移和不平衡）(b) 10 kV 电源线换相（合闸）引起的相对地电压瞬变（0.05 s 后）据美国电力研究所统计，美国每年因谐波等电能质量问题造成的损失约为300亿美元，同样在我国因电能质量问题也造成了难以计数的巨量经济损失。
10kV配电设备故障诊断及监测系统分析摘要：随着社会经济的飞速发展，电力需求不断增加，这使得传统的电力配送系统面临着越来越大的挑战。
传统的维护和管理方法已经无法满足不断增长的需求，因此，我们急需引入新的技术和方法，特别是在电力配送网的故障诊断与监控方面。
智能电力配送系统是一种现代化的输电和配电结构，它利用自动化设备，具备在线监测和远程控制的功能。
此外，它还配备了自我保护的模块和装置，可以实时监测电力系统的运行状态。
关键词：10kV配电设备；故障诊断；监测系统；原理；应用引言：本研究从系统架构、功能单元等出发，分析10kV配电设备故障诊断系统的工作原理，总结经验，提出对应故障处理及运维防控方案，希望为10kV配电设备管理提供参考依据。
1故障诊断及监测系统概述10kV配电网的故障诊断及监控系统在保障电力网络的安全和可靠运行方面发挥着至关重要的作用。
该系统能够迅速判断电网运行状态，识别潜在问题，如短路、断路、漏电等，并对设备的稳定性和安全系数进行精准评估，这对于确保10kV电网的安全可靠运行至关重要。
10kV配电网受到外部环境的持续影响，容易发生设备老化和损坏等问题，从而使电网无法正常运行，甚至导致地区输配电系统的停电。
通过对10kV配电网的故障诊断与监控，我们能够快速而准确地定位问题，并结合历史数据和专家意见，制定出可靠而高效的故障处理方案，以将10kV电网的故障停电时间降至最低，提高用户的用电满意度。
这不仅有益于电网的可靠性，也对日常的10kV配电设备管理提供了有效的参考依据。
2 10kV配电设备常见故障类型2.1一次设备故障10kV配电网由众多节点和大量设备组成，因此存在较高的失效风险，这给电网的运行和维护带来了巨大挑战。
一次用电设备包括输电线、变压器、开关设备和电缆等。
在10kV配电网中，一回路故障是最为常见的，其故障类型多种多样，包括短路、发热、接地和绝缘等各种问题。
其中，短路故障在10kV配电网中尤为常见，它可能由多种原因引发，包括极端恶劣的天气条件和设备自身的老化等。
