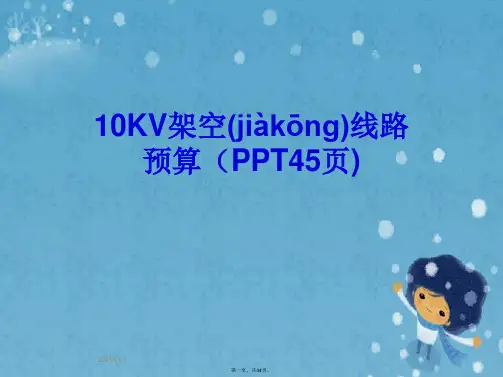

10KV架空线路预算(PPT45页)

• 线路总长度依据平面图将相反
第十九页，共44页。
2.2 10kV以下架空(jiàkōng)配电线路概预算
导线架设工程量＝〔线路长度+预留长度〕×导线根数
第二十页，共44页。
2.2 10kV以下架空(jiàkōng)配电线路概预算
• 8．导线(dǎoxiàn)跨越及进户线架设
C=0.1--施工操作裕度〔m〕 a=L+2c=1+2x0.1=1.2m
a1=a+2hx普通土边坡系数=1.2+2x2.5x0.3=2.7m V单= h/6[a²+〔a+a1〕²+a1²]=2.5/6x[1.22+(1.2+2.7)2+2.72]
= 9.975m3
从图中可知(kě zhī)共有8个电杆，2根拉线，那么可知(kě zhī)：
第八页，共44页。
2.2 10kV以下架空配电(pèi diàn)线路概预算
• 装底盘、卡盘杆坑土方量见下表〔设计无规那么时〕：
第九页，共44页。
2.2 10kV以下架空配电线路概预算
• 3．电杆底盘、卡盘、拉线(lā xiàn)盘装置
• 底盘和卡盘均是用混凝土预制的，底盘是用来固定电杆的，卡盘是用来防止电杆倾斜的。
• 横担、绝缘子、衔接铁件、螺栓是未计价资料。
• 〔3〕进户横担。
• 定额编制(biānzhì)了一端埋设式〔二线、四线、六线〕，二端埋设式〔二线、四线、六线〕，定额计量单位为〝组〞。
第十六页，共44页。
2.2 10kV以下架空配电(pèi diàn)线路概预算

室外架空线路的安装-PPT

室外架空线路的安装
双回路（鼓型）铁塔（耐张，转角）
终端杆塔
终端杆塔位于线路首、末段端，发电厂或变电站出线的第一基杆塔是终端杆塔，线路最末端一基杆塔也是终端杆塔。
它是一种能承受单侧导线等的垂直荷载和风压力，以及单侧导线张力的杆塔。
三、杆塔
室外架空线路的安装
三、塔杆
跨越杆塔一般用于当线路跨越公路、铁路、河流、山谷、电力线、通信线等情况。
（3）铜绞线（TJ）该导线导电性能好，机械强度好，对风雨和化学腐蚀作用的抵抗力都较
室外架空线路强的安，装但价格较高，是否选用根据实际需要而定。
四、架空导线和避雷线
（4）防腐钢芯铝绞线（LGJF）具有钢芯铝绞线的特点，同时防腐性好，一般用在沿海地区、咸水湖及化工工业地区等周围有腐蚀性物质的高压和超高压架空线路上。钢芯铝绞线导线外层为铝线，作为
复合材料多股绞线是指两种材料的多股绞线，常见的是钢芯铝绞线，其线芯部位由钢线绞合而成，外部再绞合铝线，综合了钢的机械性能和铝的电气性能，成为目前广泛应用的架空导线。
架空电力线路一般都采用多股裸导线，但近几年来城区内的10kV架空配电线路逐步改用架空绝缘导线。运行证明其优点较多，线路故障明显降低，一定程室外度架空上线路解的安决装了线路与树木间的矛盾，降低了维护工作量，线路的安全可靠性明显提高。 10kV主要有铜芯和铝芯交联聚乙烯绝缘导线，低压主要有JV和JLV。
电缆线路：电缆线路的特点是造价高，不便分支，施工和维修难度大。与架
空线路相比，电缆线路就不妨碍市容和交通外，更重要的是供电可靠，不受外界影响，不易发生因雷击、风害、冰雪等自然灾害造成的故障。在现代企业中，电缆线路得到了广泛的应用，特别是在有腐蚀性气体或蒸气，或易燃、易爆的场所应用最为广泛。

10KV架空线路

7．杆塔高度：杆塔最高点至地面的垂直距离，称为杆塔高度。用H1
表示。
8．杆塔呼称高度：杆塔最下层横担至地面的垂直距离称为杆塔呼称
高度，简称呼称高，用H2表示。 9．悬挂点高度：导线悬挂点至地面的垂直距离，称为导线悬挂点高度，用H3表示。 10．线间距离：两相导线之间的水平距离，称为线间距离，用D表示。 11．根开：两电杆根部或塔脚之间的水平距离，称为根开。用A表示。 12．架空地线保护角：架空地线和边导线的外侧连线与架空地线铅垂线之间的夹角，称为架空地线保护角。 13．杆塔埋深：电杆（塔基）埋入土壤中的深度称为杆塔埋深。用 h0表示。 14．跳线：连接承力杆塔（耐张、转角和终端杆塔）两侧导线的引线，称为跳线，也称引流线或弓子线。
．杆塔：
杆塔是支承架空线路导线和架空地线，并使导线与导线之间，导线和架空地线之间，导线与杆塔之间，以及导线对大地和交叉跨越物之间有足够的安全距离。常规杆塔型号表示方法：（1）按杆塔用途分类代号含义：
Z——直线杆塔
ZJ——直线转角杆塔 N——耐张杆塔 J——转角杆塔
D——终端杆塔
F——分支杆塔 K——跨越杆塔 H——换位杆塔 SZ——正伞型 SD——倒伞型
（2）按杆塔外形或导线布置型式代号含义：
S——上字型 C——叉骨型（鸟骨型）
M——猫头型
V——V字型 J——三角型 G——干字型 Y——羊角型
B A——A字型 Me——门型 Gu——鼓型
6．代表档距：一个耐张段里，除弧立档外，往往有多个档距。由于导线跨越的地形、地物不同，各档距的大小不相等，导线的悬挂点标高也不一样，各档距的导线受力情况也不同。而导线的应力和弧垂跟档距的关系非常密切，档距变化，导线的应力和弧垂也变化，如果每个档距一个一个计算，会给导线力学计算带来困难。但一个耐张段里同一相导线，在施工时是一道收紧起来的，因此，导线的水平拉力在整个耐张段里是相等的，即各档距弧垂最低点的导线应力是相等的。我们把大小不等的一个多档距的耐张段，用一个等效的假想档距来代替它，这个能够表达整个耐张力学规律的假想档距，称之为代表档距或称为规律档距，用LO表示。导线悬挂点等高情况：导线悬挂点不等高情况：式中：LO—规律档距（米） Ln—各档档距（米） Qn—悬挂点高差角（度）

配电线路相关知识_ppt课件

2.架空配电线路施工
(5)在验收时应提交的资料和文件 ①竣工图。
②变更设计的证明文件（包括施工内容明细表）。 ③安装设计记录（包括隐蔽工程记录）。 ④交叉跨越距离记录及有关的协议文件。 ⑤原材料和器材出厂证明书和试验记录。 ⑥代用材料清单。 ⑦接地电阻实测值记录。 ⑧调整试验记录。 ⑨有关的批准文件。
2.架空配电线路施工
③架线检查内容包括：导线及绝缘子的型号及规格是否符合设计要求；金具的规格及连接情况；压接管的位置及数量；导线的驰度；导线对各部分的电气距离；电杆在架设导线后的挠度；线位；导线连接的质量；线路与地面、建筑物之间的距离等。 (3)竣工验收检查竣工验收是在工程全部结束后进行的验收检查。其检查项目如下： ①采用器材的型号、规格应符合设计要求。 ②线路设备标志应齐全。 ③电杆组立的各相误差应符合规定，不能超过标准。
第二个数字
代号
铠装层类型
代号
外被层类型
0
无
0
无
1
－
1
纤维绕包
2
双钢带
2
聚氯乙烯护套
3
细圆钢丝
3
聚乙烯护套
4
粗圆钢丝
4
－
3. 电缆线路施工
3.3 电缆的敷设
室外电缆的敷设方式很多，有电缆直埋式、电缆沟、排管、隧道、穿管等。采用哪种敷设方式，应根据电缆的根数、电缆线路的长度以及周围环境条件等因素决定。
弓形拉线：又称自身拉线，用在受地形或环境限制不能装设普通拉线处。
配电变压器；线路开关；避雷装置；配网自动化（自动控制系统；计量）。
10kV架空线路的相关术语
悬挂点高度：导线悬挂点至地面的垂直距离，称为导线悬挂点高度，用H3表示。

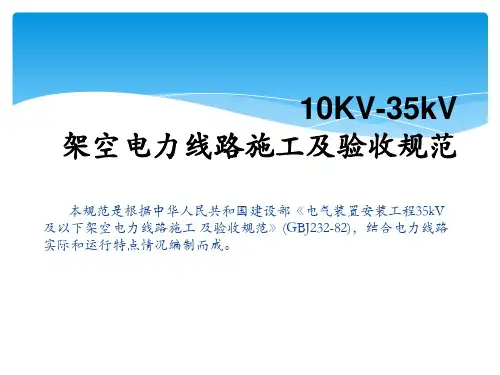

电力线路施工及验收规范ppt课件

六、金属附件及螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀等现象。螺杆与螺母的配合应良好。加大尺寸的内螺纹与有镀层的外螺纹配合，其公差应符合现行国家标准《普通螺纹直径1～300mm公差》的粗牙三级标准。
应重作检验：
七、金具组装配合应良好，安装前应进行外观检查，且应符合下列规定：
1、表面光洁，无裂纹、毛刺、飞边、砂眼、气泡等缺陷。
十三、绝缘子安装应符合下列规定：
1、安装应牢固，连接可靠，防止积水。 2、安装时应清除表面灰垢、附着物及不应有的涂料。
3、悬式绝缘子安装，尚应符合下列规定： 1）.与电杆、导线金具连接处，无卡压现象。 2）.耐张串上的弹簧销子、螺栓及穿钉应由上向下穿。当有特殊困难时可由内向外或由左向右穿入。
2、线夹转动灵活，与导线接触面符合要求。
3、镀锌良好，无锌皮剥落、
第三章电杆基坑及基础埋设
一、基坑施工前的定位应符合下列规定：
1、直线杆顺线路方向位移，35kV架空电力线路不应超过设计档距的1%；10kV及以下架空电力线路不应超过设计档距的3%。直线杆横线路方向位移不应超过 50mm。 2、转角杆、分支杆的横线路、顺线路方向的位移均不应超过50mm。二、电杆基础坑深度应符合设计规定。电杆基础坑深度的允许偏差应+100mm、 50mm。同基基础坑在允许偏差范围内应按最深一坑持平。三、双杆基坑应符合下列规定：
三四、架采空用电的力设线备路、的器安材装及应材按料已应批符准合的国设家计现进行行技术标准的规定，并应有合格施证工件。设备应有铭牌。当采用无正式标准的新型原材料及器材时，安装前应经技术鉴定或试验，证明质量合格后方可使用。五、采用新技术、新工艺，应制订不低于本规范水平的质量标准或工艺要求。六、架空电力线路的施工及验收，除按本规范执行外，尚应符合国家现行的有关标准规范的规定。

10KV配电架空线路安装规范课件

3、绝缘子绑扎不正确，回头绑扎不紧，长度不够。应认真按要求绑
谢谢大家
谢谢大家
C线路的接地（接零）线敷设走向合理，连接紧密、牢固，导线截面
3、绝缘子绑扎不正确，回头绑扎不紧，长度不够。应认真按要求绑扎，绑扎过程中，应经常用钳子收紧绑线。7 质量记录1、导线、耐张线夹、并沟线夹，钳压管、铝带、各种挂板等金具应有产品质量证明。2、悬式绝缘子、蝶式绝缘子应有产品质量证明，并有交流耐压试验报告。3、架空线路导线架设工程预检、自检记录。4、设计变更洽商记录、竣工图。5、架空线路和杆上电气设备安装分项工程质量检验评定记录。
4 ห้องสมุดไป่ตู้量要求
C线路的接地（接零）线敷设走向合理，连接紧密、牢固，导线截面选用正确，需防腐的部分涂漆均匀无遗漏。检验方法：观察检查。3、允许偏差项目；导线弛度允许偏差5、成品保护1、导线在放线过程中，应防止发生磨伤、断股、扭、弯等现象。2、导线架设后，如距离施工场地较近，应注意不要把东西掉在线路上。3、配电线路遇有与其它线路交叉时，必须搭设越线架，避免线间的摩擦、碰撞。6 、应注意的质量问题1、放线时，导线发生扭绞、背扣、断股、磨伤。应采取防护措施，保护好导线。2、导线架设后，弛度超差。架设导线时，应注意温度与弛度的要求，认真观测、调整。
架空线路的导线架设工艺

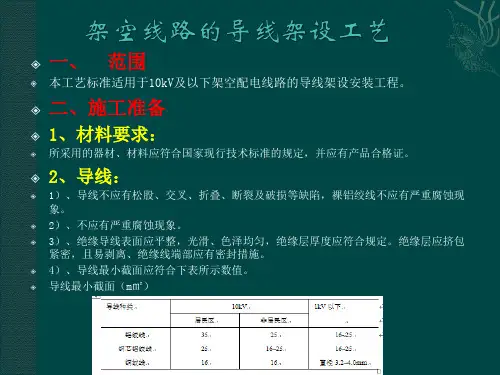

一、范围本工艺标准适用于10kV及以下架空配电线路的导线架设安装工程。二、施工准备1、材料要求：所采用的器材、材料应符合国家现行技术标准的规定，并应有产品合格证。2、导线：1）、导线不应有松股、交叉、折叠、断裂及破损等缺陷，裸铝绞线不应有严重腐蚀现象。2）、不应有严重腐蚀现象。3）、绝缘导线表面应平整，光滑、色泽均匀，绝缘层厚度应符合规定。绝缘层应挤包紧密，且易剥离、绝缘线端部应有密封措施。4）、导线最小截面应符合下表所示数值。导线最小截面（m㎡）

10KV配电架空线路安装规范.

6 、应注意的质量问题

1、放线时，导线发生扭绞、背扣、断股、磨伤。应采取防护措施，保护好导线。 2、导线架设后，弛度超差。架设导线时，应注意温度与弛度的要求，认真观测、调整。

3、绝缘子绑扎不正确，回头绑扎不紧，长度不够。应认真按要求绑扎，绑扎过程中，应经常用钳子收紧绑线。

7 质量记录

3、紧线：
1）、在线路末端将导线卡固在耐张线夹上或绑回头挂在蝶式绝缘子上。裸铝导线在线夹上或在蝶式绝缘子上固定时，应缠包铝带，缠绕方向应与导线外层绞股方向一致，缠绕长度应超出接触部分30mm。裸铝导线在蝶式绝缘子上的绑扎长度见表
紧线工具

2）、绑扎用的绑线，应选择与导线同金属的单股线，其直径不应小于2mm。 3）、绝缘子安装应有符合下列规定： a安装应牢固、连接可靠、防止积水。 b安装应清除表面灰垢、附着物及不应有的涂料。 c绝缘子裙边与带电部位间隙不应小于50mm。 4）、悬式绝缘子安装、还应符合下列规定： a与电杆、电线金具连接处，无卡压现象。 b耐张串上的弹簧销子、螺栓及穿钉应由上向下穿。 c悬垂串上的弹簧销子、螺栓及穿钉应向受电侧穿入。两边线应由内向外，中线应由左向右穿入。 5)、在首端杆上，挂好紧线器或在地锚上拴好倒链。先将两边线用人力初步拉紧，然后用紧线器或倒链紧线。观测导线弛度达到要求后，将导线卡固在耐张线夹上或套在蝶式绝缘子上绑回头（裸铝导线应缠包铝带），最后，平衡绷起其它导线，注意调整好各导线的弛度，并找平。 a导线架设后，导线对地及交叉跨越距离，应符合设计要求。

3）、铜、铝导线的连接应使用铜铝过渡线夹，或有靠的过渡措施。 4）、10kV线路采用并沟线夹连接过渡引线时，线夹数量不应少于2 个；连接面应平整，光洁，导线及并沟线夹槽内应清除化膜，涂电力复合脂。 5）、1~10kV线路每相过引线、引下线与邻相的过引线、引下线或导线之间，安装后的净空距离不应小于300mm；1kV以下线路不应小于150mm。

10KV配电所主接线图PPT

2
武汉高速铁路职业技能训练段
铁路对一个国家究竟意味着什么？从英国历史学家H·韦尔斯在其著作《世界史》中的一段话我们或许可以找到答案：“南北战争开始时，美国还没有通往太平洋的铁路；战争结束后，铁路像藤蔓一样铺展开来，把辽阔的美国连接成一个在精神与物质上都不可分割的统一体。” 包括高铁在内的中国铁路建设，具有同样的价值。
D C22 0V
M
7Ah
BH-0.66
B H-0 .66
50/1
50/1
50/1
5 0/1
0.5
0 .5
PE TMY-25× 3
GI SEL A-T KK
M
M
M
V
AA A
M
A
A Wh A Wh
M
M
M
10
4
武汉高速铁路职业技能训练段
我国正与他国商谈建设高速国际铁路网，打造以中国为中心的连接17国的亚洲铁路网络，计划在2025年前实现。如若这项计划能够实现，那时，中国的商品、投资、劳务输出和影响力将沿着高铁网络的每一根枕木流向欧亚大陆的尽头。
什么是国家核心利益？高铁就是（国家核心利益之一）。为高铁算账，不能简单地算笔经济账。不谋全局者，不足谋一域。学会算政治账、战略账，才是一种更加深远的智慧。
Байду номын сангаас
M GISELA-T D C22 0V
X RNT -10 /3A
D XN- 10 CEE KQT -10 /2 50- 35
CEE ZT M -25/200-25
X RNP -10 /0. 5
J SZV 12A -10 R 10/0.1 0.5
SC 9-2 0kV A 10 ± 2 × 2 .5% /0. 4kV

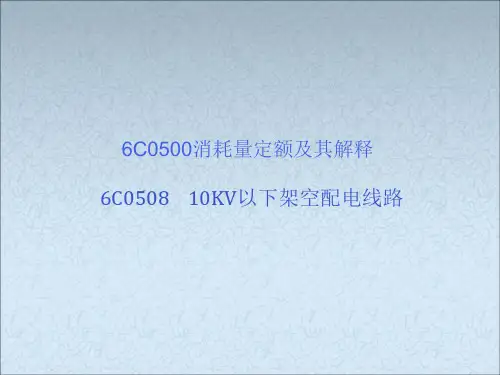

6C0508-10KV以下架空配电线路ppt课件
