分布式光纤及电缆测温系统目录一、分布式光纤温度监测系统 (1)1、系统概述 (2)2、分布式线型光纤感温火灾报警系统技术指标 (2)3、分布式光纤感温光缆 (3)4、系统技术特点 (4)5、行业应用 (6)二、XSJ-2000型电缆温度在线监测预警系统 (7)1、系统概述 (7)2、系统组成 (7)3、总线系统 (9)4、设计方案 (9)三、XSJ-2000型电缆隧道自动防火门系统 (10)1、概述 (10)2、系统硬件构成 (10)3、系统结构图及设计图 (11)一、分布式光纤温度监测系统1、系统概述分布式线型光纤感温火灾报警系统主要是一种时域分布式光纤监测系统，它的技术基础是光时域反射技术OTDR，是近几年发展起来的一种用于实时测量空间温度场分布的高新技术，它能够连续测量光纤沿线所在处的温度，测量距离在几公里到几十公里范围，空间定位精度达到米的量级，能够进行不间断的自动测量，特别适用于需要大范围多点测量的场合，它具有精度高、数据传输及读取速度快、自适应性能好等优点。
系统具有防燃、防爆、抗腐蚀、抗电磁干扰、在有害环境中使用安全，实现实时快速线性测温并定位, 是光机电、计算机一体化技术的集成。
XSJ-2000基于拉曼散射技术的温度传感系统，其系统结构如图1。
图1拉曼散射温度传感系统结构2、分布式线型光纤感温火灾报警系统技术指标●测温范围：-50～150℃；●额定动作温度：35 ～115℃；●空间分辨率：1m；●定位精度：±1.0m；●采样速率（空间采样间隔）：100MHz(1m)；●测量时间：10s；●测量元件类型：感温电缆直接接入主机；●温度分辨率：±1.0℃；●温度稳定性：1.0℃；●温度显示：显示连续温度曲线；●测温方式：无盲区连续测试；●系统联网方式：RS485，可以远程数据传输；（同时支持TCP/IP,232接口）；●分布式线型光纤感温探测系统主机能够进行手动报警复位和协议报警复位功能；●分布式线型光纤感温探测系统主机能够远程输出报警开关量信号，实现系统报警与控制联动效应；●分布式线型光纤感温探测系统主机有输入(键盘与鼠标)与显示(液晶)功能，可视人机交互界面；●分布式线型光纤感温探测系统主机可配接备用电源；●分布式线型光纤感温探测系统主机可与报警控制器相配接；●使用温度：-25～60℃；●使用湿度：20～90%（无冷凝）；●输出信号：开关量输出；3、分布式光纤感温光缆光缆特点：中心松套管光纤，采用不锈钢软管护套，再外包上外径3mm的聚合物材料，光缆外形如图2所示。
DTS应用简介AEO 从立芳1. 什么是DTS？DTS是Distributed Temperature Sensing的缩写，中文含义是：分布式温度传感。
安捷伦公司PMD工厂最近推出一款新型产品，名字就叫DTS。
它和光纤传感器结合，组成告警系统，通过监测光纤传感器上每个点的温度变化，从而对被监测的对象起到预警，监测或告警的功能。
目前在很多领域都有非常广阔的应用前景。
2. 应用领域：1) 电力行业电力电缆的表面温度检测监控、事故点定位2) 电缆隧道、夹层的火情监测3) 发电厂和变电站的加的温度监测、故障点的检测和火灾报警4) 水利土木建筑行业大坝、河堤的渗漏，桥梁及其他混凝土结构裂变的监测、大坝、河堤、桥梁的混凝土凝固与养护温度与应变监测5) 大型民用工程的结构健康监测6) 公路、地铁隧道行业隧道、地铁、公路的火灾监测和报警7) 石油天然气行业石油、天然气输送管线或储罐泄漏监测、油库、油管、油罐的温度监测及故障点的检测．3. 国内外关于光纤传感测试温度的研究和应用情况:国际上:1) 加拿大学者Measures[1]等在加拿大Calgary一座两跨碳纤维钢筋混凝土预应力桥梁上，埋设了5套4通道Bragg光栅光纤传感系统，在桥梁建造过程中和使用期内检测其内部温度和应变。
2) 意大利学者Gusmeroli[2]等报道了他们将F-P光纤干涉传感器埋入一个5m长的混凝土梁中检测其热膨胀。
3) 瑞士皇家技术学院Smart公司的产品采用Brillouin散射光的分布式温度测量系统，它不但需要从光纤的一端输入脉冲激光光源，另一端输入连续激光光源，而且需要采取措施来分离温度效应的机械应变效应，所以其工程应用不是最佳选择。
4) 英国York Sensors Limited是国际上首家开发光纤分布式测温系统并使之商品化的公司，已经有20多年的历史，并一直在该技术领域中保持国际领先地位。
通过测量发射光和接收定点反射光的时间差及光在光纤中的传播速度可精确地确定发生反射的位置(定位)，利用反射光中Raman反射光的温度依存性质，可以计算出发生反射的点的温度值。

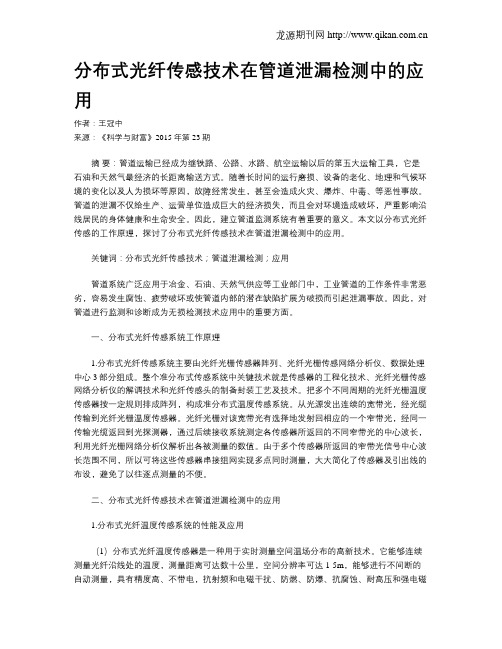

分布式光纤传感技术在管道泄漏检测中的应用作者：王冠中来源：《科学与财富》2015年第23期摘要：管道运输已经成为继铁路、公路、水路、航空运输以后的第五大运输工具，它是石油和天然气最经济的长距离输送方式。
随着长时间的运行磨损、设备的老化、地理和气候环境的变化以及人为损坏等原因，故障经常发生，甚至会造成火灾、爆炸、中毒、等恶性事故。
管道的泄漏不仅给生产、运营单位造成巨大的经济损失，而且会对环境造成破坏，严重影响沿线居民的身体健康和生命安全。
因此，建立管道监测系统有着重要的意义。
本文以分布式光纤传感的工作原理，探讨了分布式光纤传感技术在管道泄漏检测中的应用。
关键词：分布式光纤传感技术；管道泄漏检测；应用管道系统广泛应用于冶金、石油、天然气供应等工业部门中，工业管道的工作条件非常恶劣，容易发生腐蚀、疲劳破坏或使管道内部的潜在缺陷扩展为破损而引起泄漏事故。
因此，对管道进行监测和诊断成为无损检测技术应用中的重要方面。
一、分布式光纤传感系统工作原理1.分布式光纤传感系统主要由光纤光栅传感器阵列、光纤光栅传感网络分析仪、数据处理中心3部分组成。
整个准分布式传感系统中关键技术就是传感器的工程化技术、光纤光栅传感网络分析仪的解调技术和光纤传感头的制备封装工艺及技术。
把多个不同周期的光纤光栅温度传感器按一定规则排成阵列，构成准分布式温度传感系统。
从光源发出连续的宽带光，经光缆传输到光纤光栅温度传感器。
光纤光栅对该宽带光有选择地发射回相应的一个窄带光，经同一传输光缆返回到光探测器，通过后续接收系统测定各传感器所返回的不同窄带光的中心波长，利用光纤光栅网络分析仪解析出各被测量的数值。
由于多个传感器所返回的窄带光信号中心波长范围不同，所以可将这些传感器串接组网实现多点同时测量，大大简化了传感器及引出线的布设，避免了以往逐点测量的不便。
二、分布式光纤传感技术在管道泄漏检测中的应用1.分布式光纤温度传感系统的性能及应用（1）分布式光纤温度传感器是一种用于实时测量空间温场分布的高新技术。
浅谈分布式光纤测温系统在交通隧道方面的应用摘要：近些年来光纤以它独特的优良性质在许多领域绽放光彩，其中在光分析领域以及传感系统中发挥着重要的作用，分布式光纤传感系统是一种利用光纤作为传感敏感元件和传输信号介质的传感系统。
本文研究分布式光纤的测量在交通隧道中对温度反应、对温度异常点的定位、以及对待异常情况的及时报警应用。
关键词：分布式光纤；测温技术；火灾；安全应用1.分布式光纤国内外研究现状在国内目前市场上的光纤测温的方式主要有两种：基于Raman散射的光纤测温和基于光纤光栅的光纤测温。
基于Raman散射的光纤测温系统与基于光纤光栅的测温系统相比有很大的区别，其一是测量距离方面前者可测量最大距离为30KM，但是后者则适用于短距离的测量，在系统设计方面前者硬件系统大，系统造价较高、软件处理算法复杂，但是后者硬件系统则可大可小，既可点式测量也可分布式测量，成本亦是可高可低，应用也比较灵活。
目前我国的分布式光纤测温技术已达到世界领先水平，从最初的短距离固定点的精准测量到如今在长距离、高精度、快反应的方向发展；伴随着保偏光纤制作水平的发展以及测温测量理论的深入研究，基于偏振模耦合原理的分布式光纤测温技术在未来将是一个大的发展方向。
在国外许多隧道交通技术先进的国家，比如德国、日本等关于分布式光纤测温技术与国内相比来说要早许多年，随着时间的推移，科学技术的进步，拉曼散射及布里渊散射也逐渐进入深入的研究，在2000年10月，通过采用自发布里渊散射和锁模布里渊环形光纤激光器等技术，英国科学家V.Lecceuche实现了测量距离20km、空间分辨率为7m的测量成功。
在2017年，凭借光速光接收机及集成相干接收机出名的美国Luna Innovations公司通过OFDR技术做到了空间分辨率可达到毫米级、测量距离在2km左右的研究成果，用于进行故障的测量，对温度、压力的相关分布式的测量。
2.分布式光纤测温系统发展趋势随着科学技术及各行各业的迅速发展，分布式光纤测温系统已经变得越来越成熟，在测量的空间范围以及随时监测性都上升到新的高度。
分布式光纤传感温度报警系统Ξ张在宣 郭 宁 余向东 吴孝彪(中国计量学院光电子技术研究所,杭州310034) 摘 要 研制了一种由分布光纤温度传感器系统组成的新型在线自动温度检测、报警系统,它是一种特殊的光纤通信网络,也是一种光纤雷达。
文中讨论了系统的工作原理、调制与解调原理,系统的组成结构和系统的报警特性。
在一根2km光纤上可采集一千个温度信息并能进行空间定位,是一种理想的温度报警系统。
关键词 分布光纤温度传感器 光时域反射技术 温度报警系统一、前 言分布式光纤温度传感器系统实质上是分布光纤喇曼(Raman)光子传感器(DOFRPS)系统,它是近年来发展起来的一种用于实时测量空间温度场的光纤传感系统。
在系统中光纤既是传输媒体又是传感媒体,利用光纤背向喇曼散射的温度效应,光纤所处空间各点的温度场调制了光纤中的背向喇曼散射的强度,即反斯托克斯(stokes)背向喇曼散射光的强度),经波分复用器和光电检测器采集了带有温度信息的背向喇曼散射光电信号,再经信号处理系统解调后,将温度信息实时从噪声中提取出来并进行显示,它是一种典型的光纤通信网络;在时域里,利用光纤中光波的传播速度和背向光回波的时间间隔,利用光纤的光时域反射(O TDR)技术对所测温度点定位,它是一种典型的光雷达系统。
分布光纤传感系统中的传感光纤不带电,抗射频和电磁干扰,防燃、防爆、抗腐蚀、耐高电压和强电磁场、耐电离辐射,能在有害环境中安全运行,系统具有自标定、自校准和自检测功能;即使在光纤受损时不仅可继续工作,而且可检测出断点位置。
在一根2km光纤上可采集一千个温度信息并能进行空间定位,由于分布光纤传感系统的优越特性,已经开始应用于火灾自动温度报警系统。
分布光纤温度传感器的主要用途:11用于煤矿、隧道的温度自动报警控制系统;21油库、油轮,危险品仓库,大型货轮,军火库等温度自动报警控制系统;31高层建筑、智能大厦、桥梁、高速公路等在线动态检测和火灾防治及报警;41各种大、中型变压器,发电机组的温度分布测量,热保护和故障诊断;51地下和架空高压电力电缆的热检测与监控;61火力发电所的配管温度、供热系统的管道、输油管道的热点检测和故障诊断;化工原料、照相材料及油料生产过程在线动态检测;71作为一种典型的机敏结构用于航空、航天飞行器在线动态检测和机器人的神经网络系统。
分布式光纤传感技术及其在工程监测中的应用∗施斌丁勇索文斌高俊启（南京大学光电传感工程监测中心, 210093 南京）[摘要] 分布式光纤传感技术，如布里渊散射光时域反射测量技术（简称BOTDR），是国际上近几年才发展成熟的一项尖端技术，应用非常广泛。
本文着重介绍BOTDR分布式光纤传感技术在隧道、基坑和路面等三个方面的应用。
在工程监测过程中积累起来的大量监测数据表明，BOTDR分布式光纤传感技术，是一种全新而可靠的监测方法，它在工程实践中的应用，为工程监测提供了一种新的思路，因而必将拥有一个广阔的发展前景。
[关键字] BOTDR 光纤传感工程监测应变1.引言随着人们对工程安全要求的日益提高，近年来，一批新式的传感监测得到发展，它们不是对传统传感监测技术简单的加以改良，而是从根本上改变了传感原理，从而提供了全新的监测方法和思路。
其中，尤以BOTDR分布式光纤传感技术为世人所瞩目，它利用普通的通讯光纤，以类似于神经系统的方式，植入建筑物体内，获得全面的应变和温度信息。
该技术已成为日本、加拿大、瑞士、法国及美国等发达国家竞相研发的课题。
这一技术在我国尚处于发展阶段，目前已在一些隧道工程监测中得到成功应用，并逐步向其他工程领域扩展。
南京大学光电传感工程监测中心在南京大学985工程项目和国家教育部重点项目的支持下，建成了我国第一个针对大型基础工程的BOTDR分布式光纤应变监测实验室，开展了一系列的实验研究，并成功地将这一技术应用到了地下隧道等工程的实际监测中，取得了一批重要成果，为将这一技术全面应用于我国各类大型基础工程和地质工程的质量监测和健康诊断提供了坚实基础。
2.BOTDR分布式光纤传感技术的原理布里渊散射同时受应变和温度的影响，当光纤沿线的温度发生变化或者存在轴向应变时，光纤中的背向布里渊散射光的频率将发生漂移，频率的漂移量与光纤应变和温度的变化呈良好的线性关系，因此通过测量光纤中的背向自然布里渊散射光的频率漂移量(νB)就可∗本项目研究受国家杰出青年科学基金项目（40225006）和国家教育部重点项目资助项目（01086）以得到光纤沿线温度和应变的分布信息。
分布式光纤温度传感器系统与应用DISTRIBUTED OPTICAL FIBER TEMPERATURE SENSOR SYSTEM & APPLICATION一、系统原理 (3)1.1 DTS测量基本原理 (4)1.2 DTS系统的性能参数： (4)1.3 技术优势 (5)二、系统主机介绍 (7)2.1 DTS主机 (7)2.2 DTSS主机 (8)三、DTS主机技术指标 (10)四、光缆分类 (12)4.1 S型火灾探测光缆 (12)4.2 T型火灾探测光缆 (12)4.3 大坝探测光缆 (13)4.4 用于钻孔的探测电缆 (14)五、ＤＴＳ应用 (15)5.1 废料处理场 (16)5.2 地下水 (18)5.4 油、气管道泄漏的监测 (21)5.5 电力装置 (22)5.6 大坝安全检测 (24)5.7 火灾检测 (27)5.8 油气检测 (29)六、软件简介 (31)一、系统原理分布式光纤温度传感器（DTS）系统是由主机、传感光缆及其他配置组合而成。
是国外近年发展起来的一种用于实时监控温度场的高新技术。
主要依据光纤的光时域反射（OTDR）和光纤的背向喇曼散射温度效应。
一条数公里乃至数十公里长的光纤（光纤既是传输媒体，又是传感媒体）铺设待测空间，可连续测量、准确定位整条光缆所处空间的温度，并可通过光纤上的温度的变化，检测出光纤所处环境中气体和液体的泄漏，因此拓展了其应用的领域。
光纤不带电，抗射频和电磁干扰，防燃，防爆，抗腐蚀，耐高温和强电磁场，耐电离辐射，能在有害环境中安全运行。
系统具有自标定、自校准和自检功能，其运行和控制是通过计算机实现的。
可将报警区域、光纤配置图等事先输入计算机，可自动或手动实时显示存贮报警区域、故障性质、温度的传播方向和受温面积、升温速度和温度分布等，并可结合到自动控制和远程控制系统中进行运行。
系统工作原理如下图所示：传感光纤DTS系统的原理图1.1 DTS测量基本原理分布式光纤温度传感器获取空间温度分布信息的原理是利用光在光纤中传输能够产生后向散射，在光纤中注入一定能量和宽度的激光脉冲，它在光纤中传输的同时不断产生后向散射光波，包括瑞利散射、布里渊散射和喇曼散射。
分布式光纤温度传感系统及在隧道监测中的应用涂勤昌1 , 李涉英2 , 顾海涛2 , 张艳辉1 , 王健2(1.聚光科技(杭州)有限公司, 浙江杭州310052; 2. 杭州电子科技大学电子信息学院, 浙江杭州310018)摘要: 分布式光纤温度传感系统(Distributed Temperature Sensing,DTS)是一种新型的线型感温探测器, 具有测量距离长、测温精度高、定位精确、响应速度快、报警方式灵活等优点。
介绍了分布式光纤温度测量原理, 详细描述了系统的主要组成结构和各模块的功能特点。
系统性能测试结果表明该系统关键技术指标达到国际先进水平。
最后说明了该系统在隧道火灾监测中的实际应用情况。
现场点火试验结果表明该系统具有响应速度快(22s) 、测量精度高等优点, 为隧道安全运营提供了充分保障。
关键词: 光纤传感; 分布式温度传感; 隧道监测中图分类号：TP27文献编织码：ADistributed Temperature Sensing System andApplications for Tunnel MonitoringTU Qin-chang1, LI She-ying2, GU Hai-tao2, ZHANG Yan-hui1,WANG Jian2(1. Focused Photonic (Hangzhou) Inc, Hangzhou 310052, China;2. Electronic Information College, Hangzhou Dianzi University, Hangzhou310018, China)Abstract: Distributed temperature sensing system is a novel linear temperature sensor and has many advantages, such as long sensing distance, high temperature resolution, high location accuracy, fast response and smart alarm mode. The measuring principle of distributed temperature sensing is introduced. And the main configuration and the features are described in detail. The test reports indicate its key performances achieve the international advanced level. The applications for tunnel monitoring is presented and the fire test results show that the system has excellent performance such as fast response time (22s) , high precision and can provide safeguard for tunnel operation.Key words: fiber sensing; distributed temperature sensing; tunnel monitoring1 引 言隧道是高速公路及城市公路的重要组成部分。
近年来，我国公路和城市交通隧道建设飞速发展，长大隧道的数量不断增加，给隧道的消防安全带来挑战。
隧道空间狭长、环境密闭、交通量大，一旦发生火灾，火灾蔓延速度快，温度急剧上升，若不能迅速报警和及时处理，将造成重大人员伤亡和巨大财产损失]21[- 。
传统的线型感温电缆等火灾探测器，测量精度低、响应速度慢、误报率高，不能满足隧道火灾可靠监测需求。
分布式光纤温度传感系统是一种新型的实时测量温度分布的探测系统，具有测量距离长、测温精度高、定位精确、响应速度快、报警方式灵活等优点。
近年来已广泛应用于公路交通隧道、地铁火情监测和高压电缆温度监测等领域]51[- 。
本文主要介绍了自主研发的分布式光纤温度传感系统的结构和性能以及在隧道火灾监测应用的具体应用。
2 测量原理DTS 测量原理包括光纤拉曼散射效应和光时域反射技术(OTDR)。
其中，温度位置由背向拉曼散射光返回到入射端的时间确定，温度高低由温度敏感的反斯托克斯(Anti-stokes)光强a P 与温度不敏感的斯托克斯(Stokes)光强s P 的比值R(T)确定：)/exp(])(exp[)(/kt v h z T R P P s a s a ∆---Ω==αα （1） 1]]})exp[()(/1{ln[/--Ω∆-=z T R k v h T s a αα （2） 式中,h 为普朗克常数；k 为波尔兹曼常数；Δv 为拉曼频移量；Ω为与波长相关的常数；s a αα,分别为反斯托克斯光和斯托克斯光对应的光纤损耗系数；z 为测量距离。
3 DTS 系统组成聚光科技的DTS 系统主要由光路模块、传感光缆、电路模块和应用软件组成。
光路模块主要包括光源产生、信号提取与探测；传感光缆既是感温元件, 又是信号传输介质，采用渐变型多模光纤被覆而成，沿探测区域线型敷设；应用软件用于实时观察的监测状态和温度分布的情况。
DTS 系统组成，如图1所示。
图1 DTS系统组成DTS系统的光路模块是系统核心,主要包括大功率半导体激光器、分光光路、探测器组成。
半导体激光器发出的脉冲激光经分光光路后进入传感光缆，激光在光缆传输过程中因分子热振动而发生背向拉曼散射光，背向拉曼散射光经分光光路分离出反斯托克斯光和斯托克斯光，并由探测器接收，经放大电路后由高速数据采集电路同步采集，信号处理单元实现温度信号计算及火灾报警判断。
DTS系统的电路模块主要由控制及信息处理电路、驱动电路、探测电路、高速采集电路、接口电路等组成。
控制及信息处理电路实现对整个电路模块及光电器件的控制和协调，并对采集信号进行温度计算，可实现定温、差温火灾报警判断。
驱动电路实现大功率半导体激光器发出高功率、窄脉宽激光脉冲。
探测电路实现微弱背向散射信号的放大、调理。
高速采集电路实现高速信号采集与硬件累加功能。
接口电路实现测温主机和外部设备之间的数据和状态信息的通讯，实现远程数据传输和系统运行状态的远程监控。
DTS系统提供了丰富的外部接口, 温度分布曲线及状态信息可通过LAN，USB或RS232传输到PC机显示，火灾及故障信息可通过继电器输出到火灾报警控制器，并用红色及黄色LED指示。
DTS系统还可装配GPRS模块。
通过GPRS模块可实现远程数据传输和系统运行状态的远程监控，并进行反馈控制。
DTS系统探测到火灾报警信息后，GPRS模块能自动将报警类型(差温或定温)和报警位置以短信方式发送给相关管理人员。
4 DTS性能测试温度分辨率、空间分辨率和测量距离是DTS相互制约的关键技术指标。
聚光科技自主研发的分布式光纤温度传感系统DTS-2000采用先进光电测量技术和微弱信号探测技术，实现了最大测量距离12km、空间分辨率1m、最大测量通道8通道，通道最短测量时间5s。
空间分辨率2m时温度分辨率与测量距离关系图,如图2所示。
图2 温度分辨率与测量距离关系图图2表明系统关键技术指标达到国际先进水平。
DTS系统的一组线性度测试数据, 如图3 所示。
图3 线性度测试数据系统在室温和80℃下进行校准，然后将传感光缆置于40℃，50℃, 60℃，70 ℃环境下测试，测量结果表明线性回归系数R为0.9988，线性度误差约为1℃。
DTS系统响应时间测试数据(按《线型光纤感温探测器GB/T21197-2007》测试方法)，如图4所示。
图4 响应时间测试数据报警温度设置为60℃，传感光缆放入84℃油槽内，17s后发出定温报警信息，小于国标要求的30s。
5 DTS在隧道监测中的应用DTS作为最新一代线型光纤火灾探测器非常适合长距离隧道火灾监测，与传统火灾探测器相比，DTS具有如下特点:①分布式实时测量，感温探测区域覆盖100 %隧道，精确定位火灾发生位置。
②报警方式灵活，可实现差定温多级报警方式，确保火灾初期可靠报警。
③探测光缆既是信号传输载体，又是感温元件，安装方便，可靠性高。
④测量精度高，测量距离长，误报率极低。
⑤完全采用光传输方式，光纤本身安全防爆防雷，不受电磁场的干扰。
⑥探测光缆寿命可达30年之久，适于高温、高湿、污秽严重的恶劣环境下正常工作。
聚光科技DTS22000应用于重庆某隧道火灾报警系统中，隧道总长2000m，为单洞双向行驶。
测温主机放在隧道变电所内，传感光缆从变电所内引出，安装于隧道拱顶，居中布置，光缆采用专用Z型支架固定，固定支架每隔1m设置1个。
DTS-2000探测到隧道火情后，测温主机的界面红色指示灯闪烁，并发出火灾报警声音，上位机软件界面有火灾类型(差温、定温)以及火灾发生位置的文字及图像报警提示，同时测温主机还能通过继电器输出方式将报警信息传送到火灾报警控制器FAS。
值班人员确认火灾报警信息后，可及时采取相应控制措施，包括启动通风照明消防设备、信号灯、车道控制灯、灭火设备等，调整各外场设备的显示信息，以便快捷、有序的引导隧道内车辆及人员，保证隧道的安全运营。
隧道实时温度分布曲线，如图5所示。
图 5 隧道实时温度分布曲线由于前端有一段光缆预留在变电所内，有一段光缆安装于地下电缆沟，因此温度分布曲线前端200m的温度偏低。
为验证DTS-2000的火灾探测响应性能，在隧道内进行了点火的试验。
火盆尺寸1m(长)×1m(宽)×0.2m (高)，火盆支架高90cm，燃油为5L93#汽油，共点火2次，测试情况见表1。
表1 隧道点火试验情况点火次序纵向风速报警时间报警方式结论1 2.2m/s 21s 温度报警合格2 2.0m/s 22s 温度报警合格由于设置的定温报警温度为60℃，受隧道纵向风速影响，隧道拱顶的最高温度<60 ℃]6[，因此没有触发定温报警，但及时发出了差温报警信号。
根据《公路隧道火灾报警系统技术条件JT/T610-2004》，点火后控制器应发出火灾报警声光信号，报警响应时间不超过60s。
因此，DTS-2000的火灾报警响应时间完全符合要求。
6 结语隧道火灾报警系统是公路交通隧道安全监测的重要子系统，分布式光纤温度传感系统作为一种全新的线性感温探测器具有分布式测量、定位精确、性价比高等优点，可满足隧道火灾监测需求。
聚光科技研制的分布式光纤温度传感系统具有测量距离长、测温精度高、响应速度快、定位精确等优点，可实现长大隧道火灾的快速、准确测量，为隧道安全运营提供重要保障。
