基于布里渊散射的分布式光纤传感器综述一引言光纤传感器具有无辐射干扰、抗电磁干扰性好、化学稳定性好等优点，受到越来越多的重视。
其中分布式光纤传感器（DOFS）不仅具有一般光纤传感器的优点，而且可以在沿光纤的路径上同时得到被测量场在时间和空间上的连续分布信息。
能做到对大型基础工程设施的每一个部位都象人的神经系统一样进行远程监控。
因此具有广范的应用前景，在民用和国防诸如城市煤气管道、城市输电/通信缆线、海底输油气管道、海底电缆、水库水坝、桥梁、隧道、高速公路、大型设施等建筑物的应力温度检测方面有独特的优势，因此受到越来越多的重视。
由于分布式光纤传感器具有其它传感技术无法比拟的优点，因此成为目前传感技术研究领域的热点之一。
目前对它的研究主要集中在以下三个方面：（1） 基于瑞利散射的分布式光纤传感技术；（2） 基于拉曼散射的分布式光纤传感技术；（3） 基于布里渊散射的分布式光纤传感技术。
瑞利散射是入射光与介质中的微观粒子发生弹性碰撞所引起的，散射光的频率与入射光的频率相同．在利用后向瑞利散射的光纤传感技术中，一般采用光时域反射（OTDR）结构来实现被测量的空间定位，基于瑞利散射的研究已经趋于成熟, 并逐步走向实用化。
基于后向瑞利散射的传感技术是现代分布式光纤传感技术的基础，它在80年代初期得到了广泛的发展．然而由于该技术难以克服测量精度低、传感距离短的缺陷，目前在这方面的研究已鲜有报道．拉曼散射DOFS利用的是光纤中的自发拉曼散射光，信号微弱，较自发布里渊散射信号约低一个数量级，因此传感性能较低且难以实现几十公里以上的长距离传感；另外拉曼散射只对温度敏感，难以用于地质、建筑结构等的健康检测。
而光纤的布里渊散射对温度和应变都敏感，通过检测来自传感光纤的布里渊散射光的频移和强度，布里渊散射DOFS得到沿光纤分布的温度或应变信息；并且工作于1.55μm波长附近的布里渊散射DOFS，光信号受到的衰减和色散较小，从而使得布里渊散射DOFS适合于长距离（大于几十千米）分布式传感。
1研究背景（执笔人：）温度是度量物体冷热程度的物理量，许多物理现象和化学过程都是在一定温度下进行，人们的日常生活也和温度密切相关。
随着科学技术的迅猛发展，对温度的测量也提出了更多更高的要求。
以电信号为工作基础的传统的温度传感器，如热电偶、热敏电阻、热释电探测器等温度传感器的发展已经非常成熟，但在有强电磁干扰或易燃易爆的场合下，基于电信号测量的传统温度传感器便受到很大的限制。
光纤温度传感与测量技术是仪器仪表领域重要的发展方向之一。
由于光纤具有体积小、重量轻、可挠、电绝缘性好、柔性弯曲、耐腐蚀、测量范围大、灵敏度高等特点，对传统的传感器特别是温度传感器能起到扩展提高的作用，完成前者很难完成甚至不能完成的任务。
光纤传感技术用于温度测量，除了具有以上特点外，与传统的温度测量仪器相比，还具有响应快、频带宽、防爆、防燃、抗电磁干扰等特点。
在科研和工程技术中，有许多场合需要确定温度的分布，例如长距离输油管道、通信电缆或电力电缆等管道的沿线温度场分布，大型电力变压器内部的温度场分布等。
传统的电温度传感器不能工作在强电磁环境中，也不宜在易燃、易爆环境或腐蚀性环境中工作，对于采用点式温度传感器实现温度的分布测量还存在难于安装、难于布线、难于维护的问题。
分布式光纤温度传感器可实现沿光纤连续分布的温度场的分布式测量，测试用光纤的跨距可达几十千米，空间分辨率高、误差小，与单点、多点准分布测量相比具有较高的性格比。
与传统的传感器相比，分布式光纤温度传感器具有诸多优点：集传感与传输于一体，可实现远距离测量与监控；一次测定就可以获取整个光纤区域的一维分布图，将光纤架设成光栅状，就可测定被设区域的二维和三维分布情况；能在一条长达数千米的传感器光纤环路上获得几十、几百甚至几千条信息，因此单位信息成本显著降低；测量范围宽，具有高空间分辨率和高精度；在具有强电磁干扰或易燃易爆以及其他传感器无法接近的恶劣环境下，分布式光纤温度传感器具有无可比拟的优点。
分布式光纤传感器1. 简介分布式光纤传感器（Distributed Fiber Optic Sensor，简称DFOS）是一种利用光纤作为传感器的传感技术。
光纤传感器将光纤作为传感元件，通过测量光纤中的光信号的改变，实现对物理量的测量和监测。
相比传统传感器，分布式光纤传感器具有全光电传输、大范围、高灵敏度、抗电磁干扰等优点，被广泛应用于工业、军事、交通、环境监测等领域。
2. 工作原理分布式光纤传感器的工作原理基于光纤中的光信号的改变。
一般来说，光纤传感器可以通过两种方式实现对物理量的测量：基于光纤的干涉原理和基于光纤的散射原理。
2.1 基于光纤的干涉原理基于光纤的干涉原理是利用光纤中的光信号的干涉现象来测量物理量。
光纤传感器一般采用光纤的两个光束进行干涉，通过测量干涉光信号的强度或相位变化，来获得物理量的信息。
2.2 基于光纤的散射原理基于光纤的散射原理是利用光纤中的光信号的散射现象来测量物理量。
光纤传感器通过测量散射光信号的强度、频谱或时间延迟等参数的变化，来获得物理量的信息。
3. 分类根据传感原理、传感方式和应用领域的不同，分布式光纤传感器可以分为多个分类。
下面将介绍几种常见的分类方式。
3.1 基于传感原理的分类根据传感原理的不同，可以将分布式光纤传感器分为基于干涉原理和基于散射原理的两类。
3.1.1 基于干涉原理的分布式光纤传感器基于干涉原理的分布式光纤传感器主要包括光纤干涉仪、光纤布拉格光栅传感器等。
这类传感器通过测量光纤中的干涉光信号的强度或相位变化，实现对物理量的测量。
3.1.2 基于散射原理的分布式光纤传感器基于散射原理的分布式光纤传感器主要包括光纤布里渊散射传感器、光纤拉曼散射传感器等。
这类传感器通过测量光纤中的散射光信号的强度、频谱或时间延迟等参数的变化，实现对物理量的测量。
3.2 基于传感方式的分类根据传感方式的不同，可以将分布式光纤传感器分为连续式和离散式两类。
3.2.1 连续式分布式光纤传感器连续式分布式光纤传感器是指将光纤作为连续的传感元件，沿着被测量对象的长度方向进行布置，实现对整个长度范围内物理量的测量。
分布式光纤传感技术瑞利散射是入射光与介质中的微观粒子发生弹性碰撞引起的，散射光的频率与入射光的频率相同。
一般采用光时域反射（OTDR ）结构来实现被测量的空间定位。
瑞利散射的原理是沿光纤传播的光在纤芯内各点都会有损耗，一部分光沿着与光纤传播方向成180°的方向散射，返回光源。
利用分析光纤中后向散射光的方法测量因散射、吸收等原因产生的光纤传输损耗和各种结构缺陷引起的结构性损耗，通过显示损耗与光纤长度的关系来检测外界信号场分布于光纤上的扰动信息。
由于瑞利散射属于本征损耗，因此可以作为应变场检测参量的信息载体，提供沿光路全程的单值连续检测信号。
利用光时域反射（OTDR ）原理来实现对空间分布的温度的测量。
当窄带光脉冲被注入到光纤中去时，该系统通过测后向散射光强随时间变化的关系来检查光纤的连续性并测出其衰减。
入射光经背向散射返回到光纤入射端所需的时间为t ，激光脉冲在光纤中所走过的路程为2L=v*t 。
v 是光在光纤中传播的速度，v=c/n ，c 为真空中的光速，n 为光纤的折射率。
在t 时刻测量的是离光纤入射端距离为L 处局域的背向散射光。
采用OTDR 技术，可以确定光纤处的损耗，光纤故障点、断点的位置。
可以看出，在光纤背向散射谱分布图中，激发线0v 两侧的频谱是成对出现的。
在低频一侧频率为0v v -∆的散射光为斯托克斯光Stokes ；在高频的一侧频率为0v v +∆的散射光为反斯托克斯光anti-Stoke ，它们同时包含在拉曼散射和布里渊散射谱中。
光纤中的散射光谱1. 基于瑞利散射的光纤传感技术原理瑞利散射主要特点有：(1) 瑞利散射属于弹性散射，不改变光波的频率，即瑞利散射光与入射光具有相同的波长。
(2) 散射光强与入射光波长的四次方成反比，即上式表明，入射光的波长越长，瑞利散射光的强度越小。
(3) 散射光强随观察方向而变，在不同的观察方向上，散射光强不同，可表示为 其中，θ为入射光方向与散射光方向的夹角；0I 是/2θπ=方向上的散射光强。

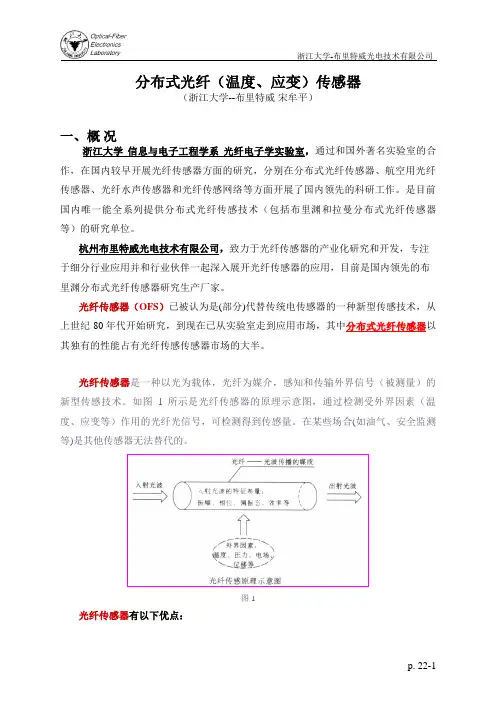

分布式光纤（温度、应变）传感器（浙江大学--布里特威宋牟平）一、概况浙江大学信息与电子工程学系光纤电子学实验室，通过和国外著名实验室的合作，在国内较早开展光纤传感器方面的研究，分别在分布式光纤传感器、航空用光纤传感器、光纤水声传感器和光纤传感网络等方面开展了国内领先的科研工作。
是目前国内唯一能全系列提供分布式光纤传感技术（包括布里渊和拉曼分布式光纤传感器等）的研究单位。
杭州布里特威光电技术有限公司，致力于光纤传感器的产业化研究和开发，专注于细分行业应用并和行业伙伴一起深入展开光纤传感器的应用，目前是国内领先的布里渊分布式光纤传感器研究生产厂家。
光纤传感器（OFS）已被认为是(部分)代替传统电传感器的一种新型传感技术，从上世纪80年代开始研究，到现在已从实验室走到应用市场，其中分布式光纤传感器以其独有的性能占有光纤传感传感器市场的大半。
光纤传感器是一种以光为载体，光纤为媒介，感知和传输外界信号（被测量）的新型传感技术。
如图1所示是光纤传感器的原理示意图，通过检测受外界因素（温度、应变等）作用的光纤光信号，可检测得到传感量。
在某些场合(如油气、安全监测等)是其他传感器无法替代的。
图1光纤传感器有以下优点：（1）灵敏度高、动态范围大； （2） 抗电磁干扰；（3） 电绝缘性好，光纤是电绝缘的介质； （4） 耐高温、抗腐蚀，化学性能稳定； （5） 几何形状可塑，适应性强； （6） 传输损耗小，可实现长距离检测。
（7） 检测参量范围广：温度、应变、位移、加速度、气体等光纤传感器分为：点式、阵列式和分布式三种。
点式OFS 即是对某一特定点进行温度、应变等传感，如光纤光栅（FBG ）、法布里-帕罗（F-P ）干涉仪等光纤传感器；阵列式OFS 即是把点式OFS 按空分、时分、波分等方式复用成阵列结构，可对固定离散点进行传感；分布式光纤传感器（DOFS ）不仅具有一般光纤传感器的优点，而且直接以光作为传感媒质和传输通道，如下图所示，可以在沿光纤路径上同时得到被测量场（温度或应变等）在时间和空间上的分布信息。
分布式光纤温度传感系统1.主要功能1、实现电缆及电缆接头过热故障的早期预测，防患于未然。
2、发生过热故障时，系统能提供报警并准确确定过热位置，指导检修工作。
3、具有CRT显示器，直观显示电缆桥架分布、电缆走向、电缆接头位置及名称，实时连续的温度监测。
4、具有局域网络接口，可与站内的管理网络相连，实现信息的共享，连结站内局域网的计算机可同样具有温度显示和报警功能，安装于单控室的主机和连网的计算机能够自动显示相应的报警提示。
2.系统简介分布式光纤温度传感器几年发展起来的一种用于实时测量空间温度场分布的高新技术，它能够连续测量光纤沿线所在处的温度，测量距离在几公里的范围，空间定位精度达到米的数量级，能够进行不间断的自动测量，特别适用于需要大范围多点测量的应用场合。
分布式光纤温度传感系统作为传统缆式温感火灾探测器的替代品，具有精度高、数据传输及读取速度快、自适应性能好等优点。
广州市羊城科技实业有限（集团）公司(以下简称羊城科技)集国内外研究所长，采用先进的半导体激光技术、光纤光学滤波技术、高速光电转换、信号采集技术，自主开发研制了分布式光纤温度传感器系列产品，并通过广东省科技成果技术鉴定。
该系统的各项指标达到国际先进水平，其优异的性能、合理的价格，将会给您的工作带来极大的方便和成效，使您轻松享受这项高科技产品带来的工作乐趣。
3. 分布式光纤温度传感系统的特点近年来，随着工业生产及人民生活水平的逐步提高，高效与安全越来越被人们所重视。
为了实现工业生产的高效与安全，对生产过程的各个环节进行监测是必不可少的手段，目前各种传感器技术已经被广泛应用于生产过程的监测中，即使在民用的场合，也可以看到各个传感器技术的应用，如防盗报警器中的红外传感器、楼宇消防系统中的温度、烟雾传感器等。
在各种传感器技术中，光纤传感器是近几年得到迅速发展的技术，目前已经能够用光纤传感器实现了压力、温度、振动、电流、电压、磁场等物理量检测，这些应用都归功于光纤固有的特点，就是体积小与重量轻带来的结构简单、使用方便，耐高压、耐高温和抗电磁干扰带来的安全可靠，长的作用距离带来的高灵敏度。
消防方面
•隧道、地铁、公路和建筑物的火灾监测和报警
——光纤传感器的优势
—
——
DTS
Reyleigh
背向散射光真正的实现沿着光纤的分布式测量
•领先的光时域反射技术
Brilluous
•完全分布式的测量，大大降低误报和漏报率
分布式光纤温度测量系统

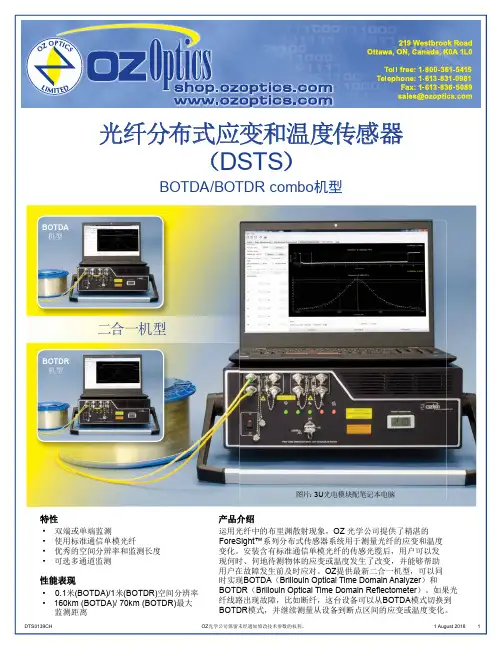

分布式光纤温度应变测量系统
火灾监测与报警传送带火灾监测
其他相关：
电力电缆监测
电力电缆
取决于需求，光纤可以安装在电缆内部或外部
电缆管道
电力电缆监测●电缆状态监测
管道泄漏
压力容器
监测外壳温度
更加了解生产状况
在危险环境中安全使用温度可上升到
发电厂监测。
