分布式光纤传感器简介

分布式光纤传感技术介绍哎呀，说起这个分布式光纤传感技术，我可得好好给你掰扯掰扯。

这玩意儿，听起来挺高大上的，其实呢，就是用光纤来感知周围环境的变化，比如温度啊、压力啊、振动啊这些。

你可能会想，这不就是一根线嘛，能有啥大不了的？嘿，别小看这根线，它可聪明着呢！首先，咱们得聊聊光纤是啥。

光纤，就是那种细细的、透明的玻璃丝，你家里宽带上网用的那种。

但是，分布式光纤传感技术用的光纤，可比那个高级多了。

这种光纤，里面可以传递光信号，而且，这些光信号在光纤里走的时候，会因为周围环境的变化而改变。

这就是分布式光纤传感技术的核心。

比如说，你把光纤埋在地下，用来监测管道有没有泄漏。

如果管道漏了，周围的温度、压力就会变化，这些变化就会影响光纤里的光信号。

光纤里的光信号一变，咱们的设备就能检测到，然后发出警报。

这就是分布式光纤传感技术的一个应用。

再给你举个栗子，我有个朋友在建筑工地上工作，他们就用这个技术来监测建筑结构的安全。

你想想，建筑工地上那么多大型机械，万一哪个地方没搞好，那可不是闹着玩的。

他们就把光纤埋在混凝土里，一旦有裂缝或者变形，光纤里的光信号就会变化，设备就能检测到，及时采取措施。

这个技术还有个好处，就是它可以覆盖很长的距离。

不像传统的传感器，只能监测很小的区域。

分布式光纤传感技术，一根光纤可以拉很长，监测的范围自然就广了。

而且，它还很耐用，不怕风吹日晒，也不怕腐蚀。

说到这儿，你可能会觉得，这玩意儿这么厉害，肯定很贵吧？其实，随着技术的发展，成本已经降低了很多。

而且，因为它可以减少维护成本和提高安全性，长远来看，还是挺划算的。

总之，分布式光纤传感技术，就是用光纤来感知世界的一种高科技。

它虽然听起来有点复杂，但其实原理挺简单的，就是利用光信号的变化来监测环境。

这技术在很多领域都有应用，比如石油、天然气、土木工程、环境监测等等。

随着技术的不断发展，我相信它会越来越普及，给我们的生活带来更多便利和安全。

分布式光纤传感器原理一、分布式光纤传感器原理分布式光纤传感器（Distributed Optical Fiber Sensor，DOFS）是一种新型传感技术，它利用光纤原理监测、测量被测目标的参数。

传感器通过植入光纤改变或分析光纤内传播的光脉冲，根据数学模型和算法从光脉冲的改变中分析出被测参数，从而达到监测或测量的目的。

传统的光纤传感器主要分为单点检测和分布式传感两类。

单点检测只能检测光纤段的一点，而分布式传感则可以同时监测整个光纤段的参数，如压力、温度、振动等。

分布式光纤传感器主要有两种：光纤Brillouin散射传感器（Fiber Brillouin Scattering Sensor）和光纤Raman散射传感器（Fiber Raman Scattering Sensor）。

1. 光纤Brillouin散射传感器光纤Brillouin散射传感器是利用光纤内固有的acoustic-optic 效应（Brillouin散射）来测量光纤内部的物理参数，如压力、温度、拉力等。

光纤Brillouin散射是指一束光线入射至光纤材料或结构中，由于光纤材料的内部固有声子和光子的相互作用，使得光子的波长会发生微小的变化，即光子的波长会发生一个内部固有的 Brillouin 光谱线，里面包含着光纤的特征参数，例如压力、拉力、温度等。

2. 光纤Raman散射传感器光纤Raman散射传感器是基于光纤Raman散射原理，利用激光激发出的光纤中的能量状态的微小变化来测量物理参数，如温度、压力、拉力等。

光纤Raman散射（Fiber Raman Scattering）是指一束激光入射至光纤中，由于光子和光纤中的自由电子的相互作用，使得激光光子中的能量状态发生微小的变化，从而产生一条Raman光谱线。

里面包含着光纤的特征参数，如温度、压力、拉力等。

二、分布式光纤传感器的应用分布式光纤传感器在工程和科学研究中有着广泛的应用，如用于： 1. 架构监测：可为大型结构物提供细节的分布式监测，如桥梁、建筑物等；2. 海洋和河流监测：可以实现实时的海洋流速和河流溯源的监测；3. 地质监测：可以检测地表或地下的地质变化，如地震、地质构造变化等；4. 军事和安全监控：可以检测活动的物体，如坦克、舰船等；5. 工厂设备监控：可以实现机器的实时监控，如机床、发动机等。

《分布式光纤传感技术在结构应变及开裂监测中的应用研究》篇一一、引言随着现代科技的不断进步，分布式光纤传感技术以其独特的优势在众多领域得到了广泛应用。

特别是在结构健康监测领域，分布式光纤传感技术因其高灵敏度、高空间分辨率和长距离监测能力，成为了结构应变及开裂监测的重要手段。

本文将详细探讨分布式光纤传感技术在结构应变及开裂监测中的应用研究。

二、分布式光纤传感技术概述分布式光纤传感技术是一种基于光纤的光学传感技术，通过在光纤中传输的光信号与外界环境相互作用，实现对温度、应变、振动等物理量的测量。

其核心原理是利用光时域反射技术（OTDR）和光频域反射技术（OFDR）等手段，对光纤中的后向散射光信号进行分析，从而获取沿光纤分布的物理量信息。

三、分布式光纤传感技术在结构应变监测中的应用（一）应用原理在结构应变监测中，分布式光纤传感技术通过将光纤埋设或粘贴在结构物表面或内部，利用光纤对结构物的微小形变进行感知和测量。

当结构物发生形变时，光纤中的光信号会随之发生变化，通过分析这些变化，可以推算出结构物的应变情况。

（二）应用案例以大型桥梁结构为例，通过在桥梁关键部位埋设光纤传感器，可以实时监测桥梁的应变分布情况。

一旦发现异常应变，可以及时采取措施，避免桥梁发生结构性损伤或垮塌事故。

四、分布式光纤传感技术在结构开裂监测中的应用（一）应用原理在结构开裂监测中，分布式光纤传感技术可以通过检测光纤中光信号的突然变化来预测和监测结构的开裂。

当结构发生开裂时，由于裂缝的产生和发展，光纤中的光信号会受到影响，这些变化可以被传感器捕捉并分析，从而实现对结构开裂的监测。

（二）应用案例以建筑物结构为例，通过在建筑物的关键部位布设光纤传感器，可以实时监测建筑物的开裂情况。

这对于预防建筑物因开裂而导致的安全事关重大，能够为建筑物的维护和修缮提供有力支持。

五、结论分布式光纤传感技术在结构应变及开裂监测中具有重要的应用价值。

其高灵敏度、高空间分辨率和长距离监测能力使其成为了现代结构健康监测的重要手段。

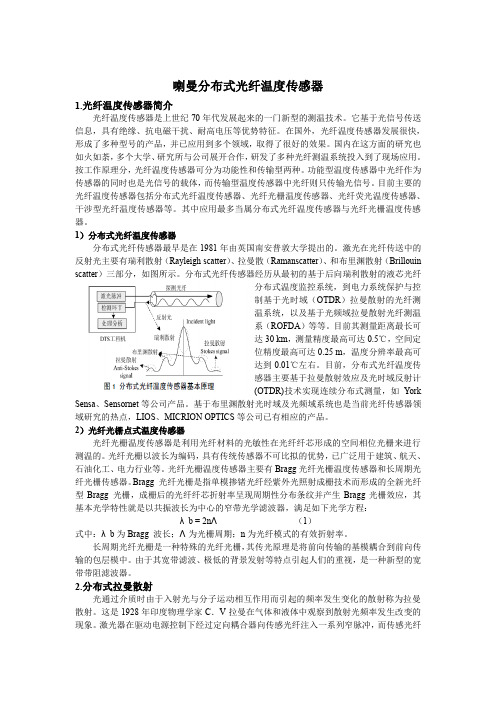

喇曼分布式光纤温度传感器1.光纤温度传感器简介光纤温度传感器是上世纪70年代发展起来的一门新型的测温技术。

它基于光信号传送信息，具有绝缘、抗电磁干扰、耐高电压等优势特征。

在国外，光纤温度传感器发展很快，形成了多种型号的产品，并已应用到多个领域，取得了很好的效果。

国内在这方面的研究也如火如荼，多个大学、研究所与公司展开合作，研发了多种光纤测温系统投入到了现场应用。

按工作原理分，光纤温度传感器可分为功能性和传输型两种。

功能型温度传感器中光纤作为传感器的同时也是光信号的载体，而传输型温度传感器中光纤则只传输光信号。

目前主要的光纤温度传感器包括分布式光纤温度传感器、光纤光栅温度传感器、光纤荧光温度传感器、干涉型光纤温度传感器等。

其中应用最多当属分布式光纤温度传感器与光纤光栅温度传感器。

1）分布式光纤温度传感器分布式光纤传感器最早是在1981年由英国南安普敦大学提出的。

激光在光纤传送中的反射光主要有瑞利散射（Rayleigh scatter）、拉曼散（Ramanscatter）、和布里渊散射（Brillouin scatter）三部分，如图所示。

分布式光纤传感器经历从最初的基于后向瑞利散射的液芯光纤分布式温度监控系统，到电力系统保护与控制基于光时域（OTDR）拉曼散射的光纤测温系统，以及基于光频域拉曼散射光纤测温系（ROFDA）等等。

目前其测量距离最长可达30 km，测量精度最高可达0.5℃，空间定位精度最高可达0.25 m，温度分辨率最高可达到0.01℃左右。

目前，分布式光纤温度传感器主要基于拉曼散射效应及光时域反射计(OTDR)技术实现连续分布式测量，如York Sensa、Sensornet等公司产品。

基于布里渊散射光时域及光频域系统也是当前光纤传感器领域研究的热点，LIOS、MICRION OPTICS等公司已有相应的产品。

2）光纤光栅点式温度传感器光纤光栅温度传感器是利用光纤材料的光敏性在光纤纤芯形成的空间相位光栅来进行测温的。

分布式光纤传感的基本原理一、引言分布式光纤传感技术是利用光纤作为传感器，通过对光纤中的光信号进行分析和处理，实现对物理量的测量和监测。

该技术具有高精度、高灵敏度、可靠性高等优点，在工业、交通、环保等领域得到了广泛应用。

二、基本原理1. 光纤传感器的工作原理光纤传感器是基于光学原理设计制造的一种传感器。

其主要组成部分是光源、光纤和检测系统。

在测量过程中，光源会向光纤中发射一束激光或LED等光线，经过反射或散射后再返回检测系统进行信号处理。

2. 光纤传感器的分类根据不同的测量原理和应用场景，可以将光纤传感器分为多种类型。

常见的有：（1）布拉格反射式（FBG）传感器：利用布拉格反射原理实现对温度、压力等物理量的测量。

（2）拉曼散射式（Raman）传感器：利用拉曼效应实现对温度、压力等物理量的测量。

（3）雷达式（OTDR）传感器：利用光时域反射原理实现对光纤长度、损耗等物理量的测量。

（4）弯曲式传感器：利用光纤弯曲时产生的信号变化实现对温度、应力等物理量的测量。

3. 分布式光纤传感技术的原理分布式光纤传感技术是一种基于拉曼效应原理的传感技术。

在这种技术中，通过向光纤中注入一束高功率激光，使其产生拉曼散射效应。

当激光与介质相互作用时，会产生散射光信号，并且随着介质内部物理参数的变化而发生频移。

通过对散射光信号进行分析和处理，可以得到介质内部物理参数分布情况。

4. 分布式温度传感原理在分布式温度传感中，通过向被测物体表面附近埋设一根特殊的分布式光纤，在激光作用下，可以得到介质内部温度变化情况。

具体原理如下：（1）激光器向被测物体表面附近注入高功率激光。

（2）激光与介质相互作用，产生拉曼散射光信号。

（3）散射光信号经过分析和处理，得到介质内部温度分布情况。

三、应用领域分布式光纤传感技术具有广泛的应用领域，在以下几个方面得到了广泛的应用：1. 石油化工行业在石油化工行业中，分布式光纤传感技术可以实现对管道温度、压力等物理量的实时监测。

分布式光纤传感器1. 简介分布式光纤传感器（Distributed Fiber Optic Sensor，简称DFOS）是一种利用光纤作为传感器的传感技术。

光纤传感器将光纤作为传感元件，通过测量光纤中的光信号的改变，实现对物理量的测量和监测。

相比传统传感器，分布式光纤传感器具有全光电传输、大范围、高灵敏度、抗电磁干扰等优点，被广泛应用于工业、军事、交通、环境监测等领域。

2. 工作原理分布式光纤传感器的工作原理基于光纤中的光信号的改变。

一般来说，光纤传感器可以通过两种方式实现对物理量的测量：基于光纤的干涉原理和基于光纤的散射原理。

2.1 基于光纤的干涉原理基于光纤的干涉原理是利用光纤中的光信号的干涉现象来测量物理量。

光纤传感器一般采用光纤的两个光束进行干涉，通过测量干涉光信号的强度或相位变化，来获得物理量的信息。

2.2 基于光纤的散射原理基于光纤的散射原理是利用光纤中的光信号的散射现象来测量物理量。

光纤传感器通过测量散射光信号的强度、频谱或时间延迟等参数的变化，来获得物理量的信息。

3. 分类根据传感原理、传感方式和应用领域的不同，分布式光纤传感器可以分为多个分类。

下面将介绍几种常见的分类方式。

3.1 基于传感原理的分类根据传感原理的不同，可以将分布式光纤传感器分为基于干涉原理和基于散射原理的两类。

3.1.1 基于干涉原理的分布式光纤传感器基于干涉原理的分布式光纤传感器主要包括光纤干涉仪、光纤布拉格光栅传感器等。

这类传感器通过测量光纤中的干涉光信号的强度或相位变化，实现对物理量的测量。

3.1.2 基于散射原理的分布式光纤传感器基于散射原理的分布式光纤传感器主要包括光纤布里渊散射传感器、光纤拉曼散射传感器等。

这类传感器通过测量光纤中的散射光信号的强度、频谱或时间延迟等参数的变化，实现对物理量的测量。

3.2 基于传感方式的分类根据传感方式的不同，可以将分布式光纤传感器分为连续式和离散式两类。

3.2.1 连续式分布式光纤传感器连续式分布式光纤传感器是指将光纤作为连续的传感元件，沿着被测量对象的长度方向进行布置，实现对整个长度范围内物理量的测量。

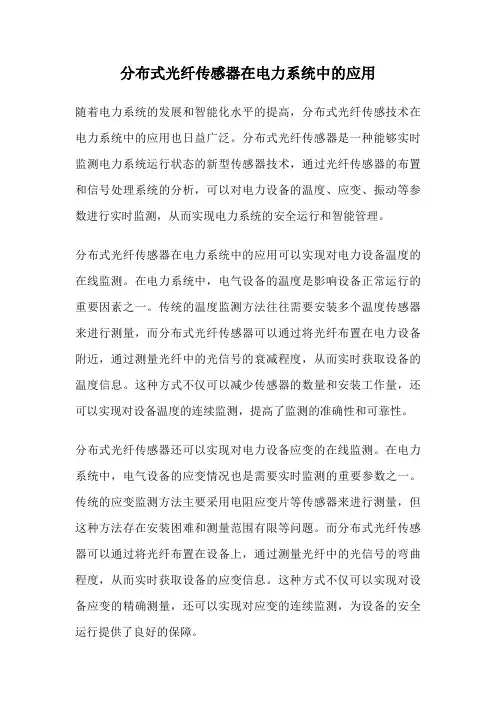

分布式光纤传感器在电力系统中的应用随着电力系统的发展和智能化水平的提高，分布式光纤传感技术在电力系统中的应用也日益广泛。

分布式光纤传感器是一种能够实时监测电力系统运行状态的新型传感器技术，通过光纤传感器的布置和信号处理系统的分析，可以对电力设备的温度、应变、振动等参数进行实时监测，从而实现电力系统的安全运行和智能管理。

分布式光纤传感器在电力系统中的应用可以实现对电力设备温度的在线监测。

在电力系统中，电气设备的温度是影响设备正常运行的重要因素之一。

传统的温度监测方法往往需要安装多个温度传感器来进行测量，而分布式光纤传感器可以通过将光纤布置在电力设备附近，通过测量光纤中的光信号的衰减程度，从而实时获取设备的温度信息。

这种方式不仅可以减少传感器的数量和安装工作量，还可以实现对设备温度的连续监测，提高了监测的准确性和可靠性。

分布式光纤传感器还可以实现对电力设备应变的在线监测。

在电力系统中，电气设备的应变情况也是需要实时监测的重要参数之一。

传统的应变监测方法主要采用电阻应变片等传感器来进行测量，但这种方法存在安装困难和测量范围有限等问题。

而分布式光纤传感器可以通过将光纤布置在设备上，通过测量光纤中的光信号的弯曲程度，从而实时获取设备的应变信息。

这种方式不仅可以实现对设备应变的精确测量，还可以实现对应变的连续监测，为设备的安全运行提供了良好的保障。

分布式光纤传感器还可以实现对电力设备振动的在线监测。

在电力系统中，电气设备的振动情况是反映设备运行状态和可靠性的重要指标之一。

传统的振动监测方法主要采用加速度传感器等设备来进行测量，但这种方法存在设备数量多、安装复杂等问题。

而分布式光纤传感器可以通过将光纤布置在设备上，通过测量光纤中光信号的散射强度变化，从而实时获取设备的振动信息。

这种方式不仅可以实现对设备振动的高精度测量，而且可以实现对振动的连续监测，为设备的故障预警和维护提供了重要参考。

分布式光纤传感器在电力系统中的应用具有广阔的发展前景。
