变频器简介

变频器的基本组成与工作原理简介变频器（Inverter）是一种电力电子设备，用于调节电源频率并将直流电源转换为交流电源。

它在各个领域广泛应用，如工业生产、交通运输和家庭电器等。

本文将介绍变频器的基本组成和工作原理。

一、基本组成1. 整流器：变频器的第一部分是整流器，用于将交流电源转换为直流电源。

整流器通常由整流桥和滤波电路组成，整流桥使用四个或六个二极管来将输入的交流电转换为直流电，并通过滤波电路去除电流中的脉动。

2. 逆变器：逆变器是变频器的核心组成部分，用于将直流电源转换为交流电源。

逆变器通常由IGBT（绝缘栅双极性晶体管）或MOSFET （金属氧化物半导体场效应晶体管）等开关元件控制。

逆变器通过高频脉冲宽度调制（PWM）技术，将直流电源转换为可调节频率和电压的交流电源。

3. 控制电路：控制电路是变频器的智能控制中心，负责监测和调节逆变器的工作状态。

控制电路通常使用微处理器或DSP（数字信号处理器），可以根据实时反馈信号调整逆变器的输出频率和电压。

4. 过载保护：为了保护变频器和被控制设备，变频器还配备了过载保护功能。

当负载过大或电流异常时，变频器会自动切断电源，以避免设备损坏或事故发生。

二、工作原理变频器的工作原理可以分为三个主要阶段：整流、逆变和调节。

首先，在整流阶段，交流电源通过整流器转换为直流电源。

整流器将输入的交流电通过整流桥和滤波电路转换为平稳的直流电，供给逆变器使用。

然后，在逆变阶段，逆变器将直流电源转换为可调频率和电压的交流电源。

逆变器中的开关元件根据控制电路的指令，以高频脉冲的方式控制电流的通断，从而形成模拟正弦波的输出信号。

通过调整开关元件的通断时间和脉冲宽度，逆变器可以产生不同频率和电压的交流电源。

最后，在调节阶段，控制电路对逆变器的输出进行实时监测和调节。

根据输入的指令和反馈信号，控制电路可以自动调整逆变器的输出频率和电压，以满足不同的工作需求。

总结：变频器是电力电子设备中一种常见的装置，可将直流电源转换为可调节频率和电压的交流电源。

变频器操作说明变频器操作说明1.引言1.1 目的本文档旨在提供一份详细的变频器操作说明，以帮助用户正确、安全地使用变频器。

1.2 适用范围本文档适用于所有型号和规格的变频器。

2.产品概述2.1 变频器简介变频器是一种电力电子设备，用于控制交流电电动机的转速和运行状态。

它可以通过调整电压和频率的输出来实现对电机的精确控制。

2.2 产品特点- 支持多种控制方式，如速度闭环控制和矢量控制。

- 具备过载保护和短路保护功能，可有效保护电动机和变频器本身。

- 提供丰富的监测和报警功能，用于实时监控系统状态。

- 可通过外部接口与其他设备进行通信和数据传输。

2.3 技术规格请参考附件一中的技术规格表。

3.安装与调试3.1 安装准备- 确认变频器和电动机的安装位置，并确保符合相关的安装要求。

- 检查变频器和电动机之间的电气连接，并确保连接正确牢固。

3.2 硬件连接- 将变频器正确连接到电源供应，并确认其电源参数与实际供电匹配。

- 将变频器与电动机进行正确的电气连接，并确保连接牢固可靠。

3.3 软件设置- 打开变频器的控制面板，按照说明书进行相应的软件设置，如输入输出参数设置、运行模式选择等。

- 确保所有设置项符合实际运行需求，并按需保存设置。

3.4 系统调试- 在完成安装和设置后，进行系统调试，检查变频器与电动机的正常运行状态。

- 测试不同的运行模式和控制指令，确保变频器能够稳定运行，并实现期望的控制效果。

4.操作方法4.1 开机与关机- 开机：将电源开关打开，待显示屏亮起后，按下启动按钮即可启动变频器。

- 关机：按下停止按钮，待变频器停止运行后，将电源开关关闭。

4.2 运行模式切换- 根据实际应用需求，选择不同的运行模式，如自动运行、手动运行或外部控制。

- 按照相关操作说明进行模式切换，并确保切换过程平稳无冲突。

4.3 参数调整与监测- 可通过控制面板对不同的参数进行调整，如转速设定、电流限制等。

- 可实时监测变频器和电动机的相关参数，并根据需要进行适时调整。

变频器的工作原理及功能初步简介变频器是一种广泛应用于电机控制的装置，可用于调节电机的转速及控制输出转矩。

其工作原理基于先将交流电源输入变频器中，再通过内部的电路变换将其变成带状波电源驱动电机。

变频器的基本构造变频器主要由直流电源模块、整流器、滤波器、逆变器、控制电路组成，其工作流程主要分为两个阶段：输入端的直流电源模块和整流器将输入的交流电转换为稳定的直流电；逆变器和控制电路将这些直流电转化为可控的交流电，并输出到电机上。

变频器的功能变频器可以实现调速、转向、起动、刹车等多种功能，应用广泛。

依据不同的应用场景，变频器的系列也会有不同的功能，常见的功能有以下几种：1.调速功能：变频器具有可调电压、可调频率等特点，可以通过调节变频器的参数来控制电机的转速。

相较于传统的阻抗式控制，调速范围更广，精度更高。

因此，在一些要求转速高精度、功率大、能耗低的场合，广泛应用于污水处理、离心压缩机、风机等领域。

2.转向功能：变频器可以实现电机的正转和反转。

一些需求有正反转功能的机器设备（如起重机、轻轨机械、注塑机等），便采用了变频器调节电机的转向。

在使用过程中，如果发现电动机转向不当，可在调试的时候，通过互换两根相邻的电线，就可以实现正反转的转换。

3.起动、刹车功能：电机启动时，如果瞬间提供太多的电压、电流，会加速设备的消耗，造成对设备的损伤。

而传统启动方式会产生高的起动电流，并易产生电子硬件故障。

变频器启动，通过逐渐增加输入电压，让电机缓缓启动。

而在刹车时，则减少输入电压和输出电压，自停能够避免电机缓慢停车带来的危险变频器的刹车和启动功能，针对性更强，符合现代化生产的需要。

总结变频器是现在电机控制中无可替代的新型电力设备，具有多重功能和应用的潜力。

它可以比传统电机控制手段更好地限制和调整电路电压及频率，控制电梯的速度，实现起动、刹车、转向等转动机械装置。

其优势不仅表现在精准的调速范围，以及过载保护的功能等，更体现在它对电机的控制技术的进一步创新和提升。

dgtaloperator变频器参教表摘要：1.变频器简介2.变频器参数教学3.变频器操作步骤4.变频器应用领域5.总结与建议正文：一、变频器简介变频器（DGTal Operator）是一种电力电子设备，主要用于调节交流电机的转速和输出功率。

它通过改变电机供电频率来实现对电机转速的控制，从而实现对机械设备的自动化控制。

在工业生产中，变频器具有广泛的应用前景。

二、变频器参数教学1.频率范围：变频器可以调节的交流电机频率范围通常为0-400Hz。

2.电压调节：根据电机负载和运行需求，变频器可以调整输出电压。

3.电流限制：为了保护电机，变频器会设置电流上限，避免电机过载运行。

4.过载保护：当电机负载超过设定值时，变频器会发出警报或切断电源，防止电机损坏。

5.控制方式：常见的变频器控制方式有电压频率控制、电流控制、转速控制等。

三、变频器操作步骤1.接线：根据电机和负载需求，正确连接变频器的输入和输出端。

2.设定参数：根据实际需求，设置变频器的频率范围、电压调节、电流限制等参数。

3.启动电机：将电源接入变频器，调整输出频率，使电机启动并运行。

4.调整转速：根据生产需求，适时调整电机转速，以满足不同的工作要求。

5.停止电机：当生产任务完成后，通过降低输出频率或切断电源，使电机停止运行。

四、变频器应用领域1.工业生产：如风机、水泵、压缩机等设备的自动化控制。

2.交通运输：如电梯、行车、港口机械等设备的调速控制。

3.农业灌溉：如水泵、灌溉系统的智能控制。

4.环保设备：如污水处理、废气处理等设备的节能减排。

五、总结与建议变频器在工业生产等领域具有广泛的应用，通过对电机转速和输出功率的调节，实现设备的自动化控制。

在使用过程中，要合理设置参数，确保电机在安全、高效的范围内运行。

同时，关注变频器的维护和保养，延长设备使用寿命。

对于初学者，可以参考相关资料和实际操作，逐步掌握变频器的使用技巧。

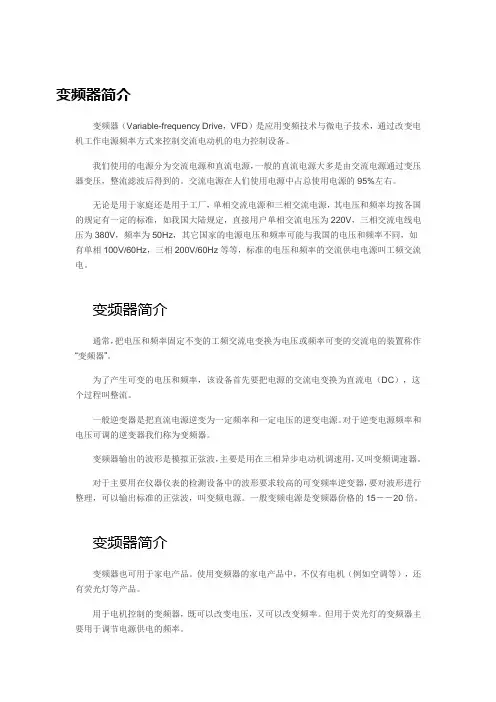

变频器简介变频器（Variable-frequency Drive，VFD）是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。

我们使用的电源分为交流电源和直流电源，一般的直流电源大多是由交流电源通过变压器变压，整流滤波后得到的。

交流电源在人们使用电源中占总使用电源的95%左右。

无论是用于家庭还是用于工厂，单相交流电源和三相交流电源，其电压和频率均按各国的规定有一定的标准，如我国大陆规定，直接用户单相交流电压为220V，三相交流电线电压为380V，频率为50Hz，其它国家的电源电压和频率可能与我国的电压和频率不同，如有单相100V/60Hz，三相200V/60Hz等等，标准的电压和频率的交流供电电源叫工频交流电。

变频器简介通常，把电压和频率固定不变的工频交流电变换为电压或频率可变的交流电的装置称作“变频器”。

为了产生可变的电压和频率，该设备首先要把电源的交流电变换为直流电（DC），这个过程叫整流。

一般逆变器是把直流电源逆变为一定频率和一定电压的逆变电源。

对于逆变电源频率和电压可调的逆变器我们称为变频器。

变频器输出的波形是模拟正弦波，主要是用在三相异步电动机调速用，又叫变频调速器。

对于主要用在仪器仪表的检测设备中的波形要求较高的可变频率逆变器，要对波形进行整理，可以输出标准的正弦波，叫变频电源。

一般变频电源是变频器价格的15－－20倍。

变频器简介变频器也可用于家电产品。

使用变频器的家电产品中，不仅有电机（例如空调等），还有荧光灯等产品。

用于电机控制的变频器，既可以改变电压，又可以改变频率。

但用于荧光灯的变频器主要用于调节电源供电的频率。

变频器的工作原理被广泛应用于各个领域。

例如计算机电源的供电，在该项应用中，变频器用于抑制反向电压、频率的波动及电源的瞬间断电。

变频器主要采用交—直—交方式（VVVF变频或矢量控制变频），先把工频交流电源通过整流器转换成直流电源，然后再将直流电源转换成频率、电压均可控制的交流电源以供给电动机。

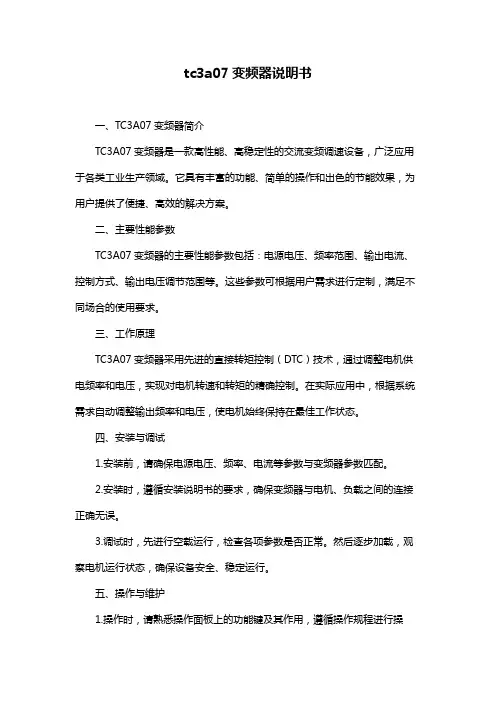

tc3a07变频器说明书一、TC3A07变频器简介TC3A07变频器是一款高性能、高稳定性的交流变频调速设备，广泛应用于各类工业生产领域。

它具有丰富的功能、简单的操作和出色的节能效果，为用户提供了便捷、高效的解决方案。

二、主要性能参数TC3A07变频器的主要性能参数包括：电源电压、频率范围、输出电流、控制方式、输出电压调节范围等。

这些参数可根据用户需求进行定制，满足不同场合的使用要求。

三、工作原理TC3A07变频器采用先进的直接转矩控制（DTC）技术，通过调整电机供电频率和电压，实现对电机转速和转矩的精确控制。

在实际应用中，根据系统需求自动调整输出频率和电压，使电机始终保持在最佳工作状态。

四、安装与调试1.安装前，请确保电源电压、频率、电流等参数与变频器参数匹配。

2.安装时，遵循安装说明书的要求，确保变频器与电机、负载之间的连接正确无误。

3.调试时，先进行空载运行，检查各项参数是否正常。

然后逐步加载，观察电机运行状态，确保设备安全、稳定运行。

五、操作与维护1.操作时，请熟悉操作面板上的功能键及其作用，遵循操作规程进行操作。

2.定期检查电缆、连接件、冷却风扇等，确保连接可靠、设备运行正常。

3.保持变频器周围环境清洁，避免进水、尘埃等影响设备性能。

六、故障处理与维修1.发生故障时，请立即切断电源，避免人身和设备安全事故。

2.根据故障现象，参照说明书进行排查，找出故障原因。

3.维修时，请确保使用原厂配件，遵循维修流程，确保设备性能不受影响。

七、应用案例介绍TC3A07变频器在风机、水泵、输送线等领域有广泛的应用。

通过调整电机转速，实现节能、降噪、延长设备使用寿命等效果。

以下为您介绍几个实际应用案例：1.风机应用：某化工厂使用TC3A07变频器调节风机转速，实现风量控制，降低了能耗。

2.水泵应用：某小区采用TC3A07变频器调节水泵转速，根据用水量自动调整水泵输出，节省了电能。

3.输送线应用：某物流公司使用TC3A07变频器控制输送线速度，实现了自动化调度，提高了运输效率。

深科科技变频器说明书一、引言深科科技是一家专注于变频器研发和生产的高新技术企业。

本说明书旨在向用户介绍深科科技生产的变频器的基本原理、使用方法、注意事项等内容，以帮助用户正确、安全地使用该产品。

二、变频器简介1. 变频器的定义：变频器是一种能够将电源输入的固定频率交流电转换为可调变频交流电的装置。

2. 变频器的作用：变频器可以通过控制电机的转速，实现对电机的精确控制，从而满足不同应用场景的需求。

3. 变频器的优势：相比传统的启动电机方式，变频器具有启动平稳、能效高、减少电网负荷等优点。

三、变频器的工作原理变频器通过将输入的固定频率交流电进行整流、滤波、逆变等处理，最终输出可调变频的交流电。

其基本工作原理如下：1. 整流：将输入交流电转换为直流电。

2. 滤波：对直流电进行滤波处理，使其更加平稳。

3. 逆变：将滤波后的直流电转换为可调变频的交流电。

四、变频器的使用方法1. 安装与接线：根据产品说明书，正确安装变频器，并按照接线图将其与电机进行连接。

2. 参数设置：根据实际需求，通过变频器的参数设置功能，设置电机的运行参数，如转速、电流等。

3. 运行控制：通过控制变频器的启停按钮或外部信号，控制电机的运行与停止。

4. 故障诊断与维修：当变频器出现故障时，应及时检查故障原因，并根据说明书进行维修。

五、注意事项1. 请使用符合国家标准的电源，并确保电源接地可靠。

2. 在操作变频器时，请确保手部干燥，避免触摸电器元件或电路板。

3. 在变频器运行时，禁止将金属物品或其他物体放入变频器内部，以防触电或引起故障。

4. 在变频器故障或停电时，请立即停止使用，避免损坏设备或造成人身伤害。

5. 请定期对变频器进行维护，清洁散热器和风扇，以确保设备的正常运行。

六、常见问题解答1. 变频器能够适用于哪些类型的电机？答：变频器可以适用于交流异步电机、交流同步电机等。

2. 如何调整变频器的输出频率？答：通过变频器的控制面板或远程控制器，可以轻松地调整输出频率。
