HLPA系列变频器中文说明书
- 格式:pdf
- 大小:2.12 MB
- 文档页数:88

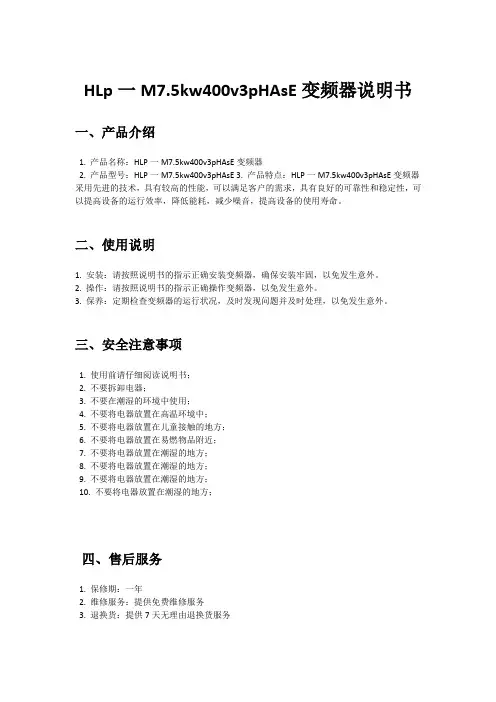

HLp一M7.5kw400v3pHAsE变频器说明书
一、产品介绍
1. 产品名称:HLP一M7.5kw400v3pHAsE变频器
2. 产品型号:HLP一M7.5kw400v3pHAsE
3. 产品特点:HLP一M7.5kw400v3pHAsE变频器采用先进的技术,具有较高的性能,可以满足客户的需求,具有良好的可靠性和稳定性,可以提高设备的运行效率,降低能耗,减少噪音,提高设备的使用寿命。
二、使用说明
1. 安装:请按照说明书的指示正确安装变频器,确保安装牢固,以免发生意外。
2. 操作:请按照说明书的指示正确操作变频器,以免发生意外。
3. 保养:定期检查变频器的运行状况,及时发现问题并及时处理,以免发生意外。
三、安全注意事项
1. 使用前请仔细阅读说明书;
2. 不要拆卸电器;
3. 不要在潮湿的环境中使用;
4. 不要将电器放置在高温环境中;
5. 不要将电器放置在儿童接触的地方;
6. 不要将电器放置在易燃物品附近;
7. 不要将电器放置在潮湿的地方;
8. 不要将电器放置在潮湿的地方;
9. 不要将电器放置在潮湿的地方;
10. 不要将电器放置在潮湿的地方;
四、售后服务
1. 保修期:一年
2. 维修服务:提供免费维修服务
3. 退换货:提供7天无理由退换货服务。

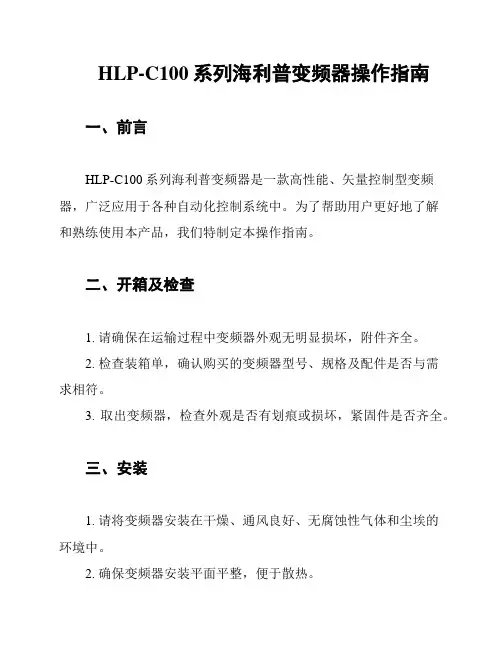

HLP-C100系列海利普变频器操作指南一、前言HLP-C100系列海利普变频器是一款高性能、矢量控制型变频器,广泛应用于各种自动化控制系统中。
为了帮助用户更好地了解和熟练使用本产品,我们特制定本操作指南。
二、开箱及检查1. 请确保在运输过程中变频器外观无明显损坏,附件齐全。
2. 检查装箱单,确认购买的变频器型号、规格及配件是否与需求相符。
3. 取出变频器,检查外观是否有划痕或损坏,紧固件是否齐全。
三、安装1. 请将变频器安装在干燥、通风良好、无腐蚀性气体和尘埃的环境中。
2. 确保变频器安装平面平整,便于散热。
3. 接线前请务必断开电源,按照接线图连接输入输出线路。
4. 连接地线,确保地线连接可靠。
四、设置1. 开机后,变频器默认进入运行模式。
如需进行参数设置,请按住"SET"键,然后按"↑"或"↓"键选择需要设置的参数。
2. 通过按"↑"或"↓"键调整参数值,按"SET"键确认并保存设置。
3. 部分参数需要重启变频器后才能生效。
五、操作1. 启动:按下启动按钮,变频器开始运行。
2. 停止:按下停止按钮,变频器停止运行。
3. 急停:在运行过程中,如遇到紧急情况,请及时按下急停按钮,确保设备安全。
六、维护与故障排除1. 定期检查变频器内部和外部连接线路,确保无异常情况。
2. 检查散热器是否正常工作,如有异常,请及时清理或更换。
3. 如发现变频器工作异常,请参照故障排除指南进行排查。
七、安全注意事项1. 在操作变频器时,请务必遵守相关安全规定,确保人身和设备安全。
2. 请勿将液体、金属物体等导电物品靠近变频器。
3. 操作人员应具备一定的电气知识,如无相关经验,请谨慎操作或寻求专业人员帮助。
八、售后服务1. 本产品自购买之日起,享受一年内有偿保修服务。
2. 保修期内外,如遇到问题,请及时与我们联系,我们将竭诚为您提供技术支持和维修服务。

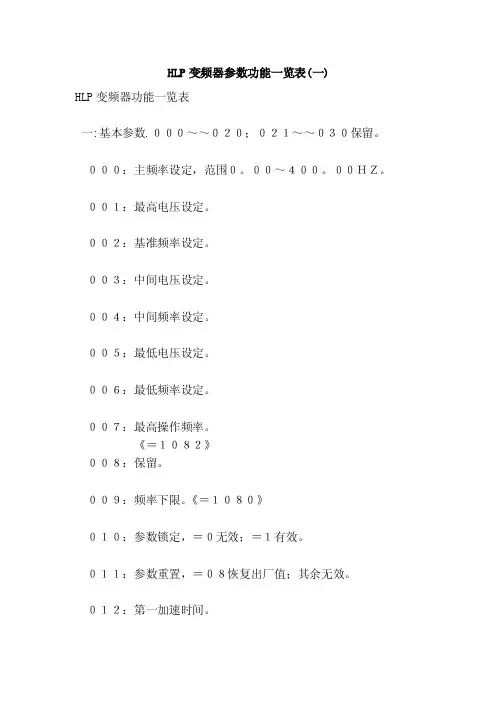

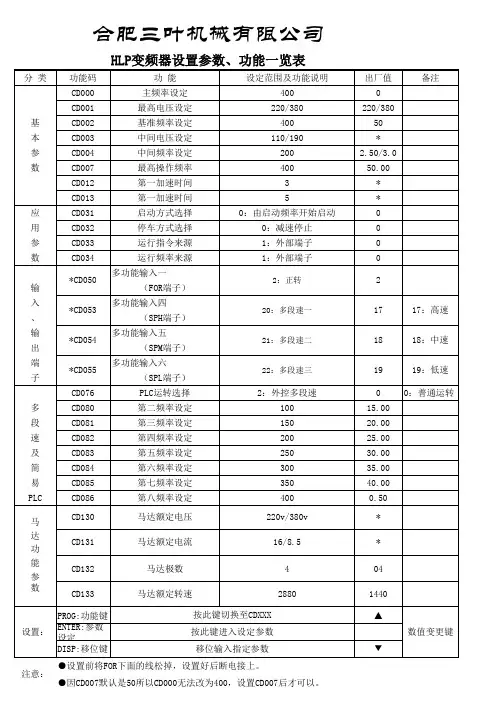

HLP变频器参数功能一览表(一)HLP变频器功能一览表一:基本参数.000~~020;021~~030保留。
000:主频率设定,范围0。
00~400。
00HZ。
001:最高电压设定。
002:基准频率设定。
003:中间电压设定。
004:中间频率设定。
005:最低电压设定。
006:最低频率设定。
007:最高操作频率。
《=1082》008:保留。
009:频率下限。
《=1080》010:参数锁定,=0无效;=1有效。
011:参数重置,=08恢复出厂值;其余无效。
012:第一加速时间。
013:第一减速时间。
014:第二加速时间。
015:第二减速时间。
016:第三加速时间。
017:第三减速时间。
018:第四加速时间。
019:第四减速时间。
020:超压报警时输出频率。
二,应用充数,031~~049。
031:启动方式选择、=0/由启动频率启动;=1/频率跟踪启动。
032:停车方式选择、=0/减速停止;=1/自由运转停止。
033:运行指令来源、=0/操作器;=1/外部端子;=2/通讯口。
034:运行频率来源、=0操作器;=1/外部端子;=2/通讯口。
035:载波频率、范围0~15036:点动频率。
037:反转允许选择、/=0反转禁止;=1/反转有效。
038:停止键有无效、=0STOP无效;=1,STOP有效。
039:S曲线时间设定、范围0。
0~6500。
0S。
040:UP/DOWN、0。
01~2。
50。
041:启动频率。
042:停车频率。
043:自动转矩补偿。
044~046:跳跃频率一~~三。
047跳跃频率范围:0。
10~10,0。
048定时器一时间设定:1~10。
049定时器二时间设定:1~100。
输入输出端子设定、050~075。
050:多功能输入一(FOR)。
051:多功能输入二(REV)。
052:多功能输入三(RST)。
053:多功能输入四(SPH)。
054:多功能输入五(SPM)。
055:多功能输入六(SPL)。
江苏力普LP-A2000变频器简单调试
说明:之前在网上找江苏力普LP-A2000变频器电子版说明书,没有找到,之后找到一本江苏力普LP-A2000变频器说明书,经过整理,将资料传至网络,希望能帮到像我一样需要变频器说明书朋友,此文档不是变频器说明书的全部内容,但是基本包含了变频器调试时所需的信息。
一、变频器运行配线图及端子说明
二、BOP面板操作
【图】BOP面板按键说明
【图】BOP面板按键说明
【图】BOP面板状态指示灯说明
【图】变频器状态参数显示切换
【图】变频器状态参数代码说明
三、变频器参数
四、故障代码
21 / 21。
HLP-C100系列海利普变频器操作指南
简介
本操作指南为HLP-C100系列海利普变频器的用户提供了详细
的操作说明和使用方法。
变频器是一种用于控制电机转速的设备,
通过调整电机的频率和电压来实现对电机运行状态的控制和调节。
操作步骤
1. 开机:确保变频器与电源连接正常,打开电源开关,变频器
将自动启动。
2. 参数设置:按照所需的转速和运行模式,设置变频器的参数。
具体参数设置方法请参考变频器的用户手册。
3. 运行控制:根据需要调整变频器的运行模式和运行频率,以
达到所需的电机转速。
4. 故障排除:如果发生故障或异常,可以通过变频器的故障代
码和报警指示灯来判断故障原因,并采取相应的措施进行排除。
注意事项
- 在操作变频器之前,请确保已经详细阅读并理解了变频器的
用户手册和安全注意事项。
- 在进行参数设置和操作调节时,请确保断开电源并等待足够长时间,以确保电容器中的电荷已经消散,避免触电危险。
- 在变频器运行过程中,应定期检查温度和电流等参数,确保变频器正常工作,并及时处理异常情况。
以上是HLP-C100系列海利普变频器的操作指南,希望能对用户在使用过程中起到一定的指导作用。
如需更详细的信息,请参考变频器的用户手册或联系相关技术支持部门。
目录一、前言(1)、购入时注意事项(2)、HLP系列铭牌说明二、安全使用注意事项(1)、送电前(2)、送电中(3)、运转中三、产品标准规格(1)、产品个别规格(2)、产品通用规格四、储存及安装(1)、储存(2)、安装场所及环境(3)、安装空间与方向五、配线(1)、主回路配线图(2)、接线端子说明(3)基本配线图(4)、配线注意事项六、数位操作器说明(1)、数位操作器说明(2)、显示项目说明(3)、操作说明七、试运行(1)、运行前检查(2)、试运行方式八、功能一览表九、功能说明十、保养维护、故障信息及排除方法(1)、保养检查注意事项(2)、定期检查项目(3)、故障信息及排除方法(4)、故障及分析十一、周边设施选用及配置(1)、选件(2)、配置十二、附录附录一:简单应用举例附录二:机器外型及安装尺寸附录三:面板外型及安装尺寸附录四:使用者记录及反馈因公司产品更新,本册内容若有更改,恕不另行通知。
*本说明书为2.0版本一、前言承蒙您惠顾HLP系列多功能,高性能通用变频调速器。
在使用变频器前请详细阅读本使用说明书,以便正确安装使用机器,充分发挥其功能,并确保安全。
请永久保存此说明书,以便日后保养、维护、检修时使用。
变频器乃电力电子产品,为了您的安全,请务必由合格的专业的电机工程人员安装、调试及调整参数。
本手册中! 注意等符号提醒您于搬运、安装、运转、检查变频器时之安全防范事项,请您配合,使变频器使用更加安全,若有疑虑,请联络本公司各地的代理商洽询,我们的专业人员乐于为您服务。
本说明书如有变动,恕不另行通知。
~危险错误使用时,可能造成人员伤亡。
!注意错误使用时,可能造成变频器或机械系统损坏。
~危险●实施配线前,务必关闭电源。
●切断交流电源后,充电指示灯未熄灭前,表示变频器内部仍有高压,十分危险,请勿触摸内部电路及零部件。
●运转时请勿检查电路板上零部件及信号。
●请勿自行拆装更改变频器内部连接线或零部件。
●变频器接地端请务必正确接地。
利普变频器参数1761人阅读| 0条评论发布于:2007-11-1 19:07:00 海利普变频器HOLIP-A分类功能码功能设定范围及功能说明出厂值基本参数CD000 主频率设定0.00~400.00 HZ 0.00CD001 最大输出电压0.1V-* 200/380CD002 基准频率设定0.01~400.00 HZ 50.00CD003 中间频率时电压0.1V-* 15/27.5CD004 中间频率设定0.01~400.00 HZ 2.50CD005 最低频率时电压0.1~50.00V 8.0/13.5CD006 最低频率设定0.01~20.00 HZ 0.50CD007 最高操作频率50.00~400.00 HZ 50.00CD008 频率上限0.01~400.00 HZ 50.00CD009 频率下限0.00~400.00 HZ 0.00CD010 参数设定0:无效 1:有效0CD011 参数重置00~10 08:恢复出厂值,其余无效00CD012 第一加速时间0.1~6500.0S 10.0/25.0CD013 第一减速时间0.1~6500.0S 10.0/25.0CD014 第二加速时间0.1~6500.0S 50.0CD015 第二减速时间0.1~6500.0S 50.0CD016 第三加速时间0.1~6500.0S 100.0CD017 第三减速时间0.1~6500.0S 100.0CD018 第四加速时间0.1~6500.0S 200.0CD019 第四减速时间0.1~6500.0S 200.0CD020~CD030 保留应用参数CD031 启动方式选择0:由启动频率开始启动1:频率跟踪启动0CD032 停车方式选择0:减速停止1:自有运转停止0CD033 运行指令来源0:操作器 1:外部端子2:通讯口0CD034 运行频率来源0:操作器 1:外部端子2:通讯口0CD035 载波频率0~15 5CD036 点动频率0.00~400.00 HZ 5.00CD037 正反转选择0:反转禁止 1:反转有效1CD038 停止键有无效0:STOP有效 1:STOP无效1CD039~CD40 保留CD041 启动频率0.1~10.0 HZ 0.5CD042 停车频率0.1~10.0 HZ 0.5CD043 转矩补偿0-10% 2.0%CD044 跳跃频率一0.00~400.00 HZ 0.00CD045 跳跃频率二0.00~400.00 HZ 0.00CD046 跳跃频率三0.00~400.00 HZ 0.00CD047 跳跃频率范围0.00~2.00 HZ 0.5CD048~CD049 保留输入、输出端子CD050 多功能输入一(FOR端子)0:无效 1:运转 2:正传 3:反转 4:停止 5:正/反转 6:寸动 7:寸动正传 8:寸动反转 9:紧停 10:复位 11:保留 12:散热器或电机过热 17:高速 18:中速 19:低速 20:多端速一 21:多端速二 22:多端速三 23:加减速选择一 24:加减速选择二 25:up功能 26:down功能 27:计数器 28:计数器复位 29:牵伸 32:PID 开启02CD051 多功能输入二(REV端子)03CD052 多功能输入三(RST端子)10CD053 多功能输入四(SPH端子)17CD054 多功能输入五(SPM端子)18CD055 多功能输入六(SPL端子)19CD056 多功能输出一(DRV端子)0:无效1:运行中2:故障指示3:零速4:制动指示5:设定频率到达6:任意频率一到达7任意频率二到达8:加速中9:减速中10:变频器过载报警11:电机过载报警12:过转矩报警13:低压报警14:阶段完成指示15:过程完成指示16:计数器到达27:牵伸到达 28:PID下限报警29:PID上限报警30:风扇动作31:保留32:制动电阻动作01CD057 多功能输出二(UPF端子)05CD058 多功能输出三(FA.FB.FC端子)02CD059 多功能输出四(KA.KB端子)00CD060 多功能输出五(AM端子)数位频率信号输出端1CD061 频率一致一0.00~400.00 HZ 0.00CD062 频率一致二0.00~400.00 HZ 0.00CD063 频率一致范围0.10~10.00 HZ 0.5CD064 计数值设定00~65500 00CD065 模拟量输入选择0:0~10V 1:0~5V 2:0~20mA 3:4~20mA 4:0~10V,4~20mA 叠加0CD066 模拟量低端频率0.00~400.00 HZ 0.00CD067 低端频率偏压方向0:正方向 1:负方向0CD068 模拟量高端频率0.00~400.00 HZ 50.00CD069 高端频率偏压方向0:正方向 1:负方向0CD070 负偏压可反转0:不可 1:可反转0CD071 类比输出增益0.0~100% 100CD072 Up.down功能选择0:不记忆 1:记忆1CD073 Up.down速度选择0:0.01 HZ 1:0.1 HZ 0CD074~CD075 保留多段速及简易 PLC CD076 PIC运转选择0:普通运行1:外控四段速2:外控多端速3:扰动4:内控多端速5:牵伸0CD077 AuToPLC选择0:运转一周后停 1:循环运行 2:自动运行(STOP间隔)一周后停止 3:自动运行(STOP间隔)循环运行0CD078 PLC运转方向0~255 (0:正转 1:反转)0CD079 PLC减速时间0~65535 0CD080 第二频率设定0.00~400.00 15.00CD081 第三频率设定0.00~400.00 20.00CD082 第四频率设定0.00~400.00 25.00CD083 第五频率设定0.00~400.00 30.00CD084 第六频率设定0.00~400.00 35.00CD085 第七频率设定0.00~400.00 40.00CD086 第八频率设定0.00~400.00 0.50CD087 定时器一0.0~6500.0 S 10.0CD088 定时器二0.0~6500.0 S 10.0CD089 定时器三0.0~6500.0 S 0.0CD090 定时器四0.0~6500.0 0.0CD091 定时器五0.0~6500.0 0.0CD092 定时器六0.0~6500.0 0.0CD093 定时器七0.0~6500.0 0.0CD094 定时器八0.0~6500.0 0.0CD095~CD119 保留保护功能参数CD120 过压失速防止选择0:无效 1:有效1CD121 加速中失速防止准位0~200% 150CD122 恒速中失速防止准位0~200% 0CD123 减速中失速防止准位0~200% 150CD124 保留CD125 过转矩检测准位0~200% 0CD126 过转矩检测时间0.1~20.0 S 1.0CD127~CD129 保留马达功能参数CD130 马达额定电压按马达铭牌设定*CD131 马达额定电流按马达铭牌设定*CD132 马达极数02—10 04CD133 马达额定转速00—9999 1440CD134~CD139 保留特殊功能参数CD140 直流制动准位0.0~20.0% 2.0CD141 启动时直流制动时间0.0~25.0 S 0.0CD142 停止时直流制动时间0.0~25.0 S 0.0CD143 频率跟踪时间0.0~20.0 S 5.0CD144 频率跟踪电流准位0~200% 150CD145 瞬间再启动选择0:无效 1:频率跟踪0CD146 允许停电时间0.1~5.0 S 0.5特殊功能参数CD147 异常再启动次数0—10 00CD148 自动稳压功能0:无效 1:有效1CD149 自动省能源0~10% 0CD150 比例常数P 0.0~1000.00% 100%CD151 积分时间I 0.1~3600.00 S 5.0CD152 微分时间D 0.01~10.00 S 0CD153 目标值0.0~100.0% 1CD154 目标值选择0:操作器给定1:外部端子(0-10V)给定00CD155 PID上限0~100% 100%CD156 PID下限0~100% 0%CD157~CD159 保留通讯功能CD160 通讯地址0-250 0CD161 通讯传送速度0-3 1CD162 通讯资料方式0-5 0CD163~CD167 保留监视参数CD168 现实内容选择0-15 00CD169 变频器电压等级按机种设定*CD170 变频器额定电流按机种设定*CD171 软件版本号*CD172 故障纪录1 注:—表示无故障纪录—CD173 故障纪录2 —CD174 故障纪录3 —CD175 故障纪录4 —CD176 故障清除00-10(01为故障清除)00工厂设定参数CD177 保留CD178 变频器频率标准0:50Hz 1:60Hz 0CD179 变频器出厂日期工厂设定*CD180 出厂序号*CD181~CD250 保留故障信息及排除方法故障显示内容说明处理方法E.OC.A 加速中过流1:检查马达是否短路或局部短路,输出线绝缘是否良好2:延长加速时间 3:变频器配置不合理 4:减低转矩提升设定值E.OC.n 恒速中过流1:检查马达是否短路,输出连线是否绝缘不良 2:检查马达是否堵转 3:变频器容量是否太小 4:电网电压是否有突变E.OC.d 减速中过流1:输出连线是否绝缘良好,马达是否有短路现象 2:延长减速时间 3:更换容量较大的变频器 4:直流制动量太大 5:机械故障,送工厂维修E.OC.S 停车中过流E.GF.s 对地短路1:检查马达连线是否有短路2:检查输出线绝缘是否良好3:送修E.G.F.aE.GF.nE.GF.dE.ou.S 停车中过压1:延长减速时间,或加装刹车电阻2:改善电厂电压,检查是否有突变电压产生E.ou.a 加速中过压E.ou.n 恒速中过压E.ou.d 减速中过压E.Fb.S 熔断丝熔断熔断丝熔断,送厂检修E.Fb.nE.Fb.aE.Fb.dE.Lu.s 低压1:检查输。
HLP-A100系列快速使用指南1. 基本信息此文档将指导客户完成基本的安装、接线和功能调试。
如要获得详细使用说明书,请与本产品经销商联系。
产品出厂前均经过严格检测和包装,如发现变频器损坏、型号不对、缺少附加配件等异常情况,请通知本产品经销商或本公司相关人员。
任何产品问题通过以下方式联系海利普。
按键说明:5.2 操作面板启停控制1.按下操作面板上的“HAND”键启动变频器;2.旋转增量式电位器即可调节输出频率,默认每旋转一格,频率增加或减速0.1Hz,可通过参数C00.47修改每一格的步长。
3.按下操作面板上的“OFF”键停止变频器。
注意:在本地运行模式下,操作面板上的增量式电位器是变频器频率唯一的来源。
本地运行模式一般用于调试。
5.3数字量输入端子启停控制变频器上电后,按下面板上的AUTO键进入远程模式(外部端子和通讯控制开启),短接数字量输入端子FOR和COM启动变频器,断开则停止变频器。
5.4参数恢复出厂值1. 设置参数C14.22 = 2;2. 变频器断电并重新上电,面板显示E.80;3. 在按OFF键完成参数初始化;4. 按下AUTO确保变频器处于外部控制状态。
6. 故障代码7. 功能参数表3. 变频器主回路连接步骤一:将电机地线、电源地线连接到PE端子上,如下图1所示;步骤二:将电机连接到变频器U、V和W端子上,如下图2所示;步骤三:如需连接制动电阻,请将制动电阻连接在+BR、-BR端子上,如下图3所示;步骤四:将主电源连接到变频器端子R、S和T 端子(单相接R、T)上,如下图4所示;2019-01版133R0244F7~F8机箱F9机箱底面5. 操作与显示5.1 操作面板HLP-A100系列快速使用指南F0~F2机箱F3~F6机箱热线电话官方网址微信公众号的出厂值依机型而定。
表中未述及参数,请查询使用说明书。
2019/08/23参数号名称设定范围单位出厂值C05.09外部故障时动作0:无效;2:停止并警告;3:以点动频率运行并警告;4:以最大频率运行并警告;5:停止并报故障;6:仅警告;-0C05.10FOR 输入功能选择0:无效;1:复位;2:自由运转停车(反逻辑);3:复位自由运转停车(反逻辑);6:停止(反逻辑);8:启动;9:脉冲启动;10:反转;11:反转运行;12:仅顺时针运行;13:仅逆时针运行;14:点动正转;15:预置参考值Bit0;16:预置参考值Bit1;17:预置参考值Bit2;18:预置参考值Bit3;19:冻结参考值;20:冻结输出;21:加速(UP);22:减速(DOWN)23:菜单选择;24:主参考值计算切换;28:相对增加;29:相对减少;32:脉冲输入;34:加减速Bit0;35:加减速Bit1;36:加减速Bit2;37:脉冲反转;38:点动反转;42:自由运转停车(正逻辑);43:外部故障输入;46:停止(正逻辑);50:速度控制/转矩控制切换;60:计数器A;62:复位计数器A;63:计数器B;65:复位计数器;70:摆频启动;71:摆频停止;72:摆频初始化;110:PID 暂停;-8C05.11REV 输入功能选择-11C05.12DI1输入功能选择-15C05.13DI2输入功能选择-16C05.14DI3输入功能选择-17C05.15DI4输入功能选择-18C05.30DO1输出功能选择0:无效;1:准备就绪;2:准备就绪;3:外部控制就绪;4:运行-无警告;5:运行;6:运行-无警告;7:在电流范围内运行-无警告;8:在设定频率运行-无警告;9:故障;10:警告或故障;12:超出电流范围;13:低于电流下限;14:高于电流上限;15:超出频率范围;16:低于频率下限;17:高于频率上限;18:超出反馈范围;19:低于反馈下限;20:高于反馈上限;21:过热警告;22:就绪-无过热警告;23:远程控制就绪-无过热警告;24:就绪-电压正常;25:反转;26:通讯正常;32:机械制动;33:制动电压到达;36:通讯控制字Bit11;37:通讯控制字Bit12;38:通讯控制;40:超出参考值范围;41:低于参考值下限;42:高于参考值上限;43:外部故障;44:偏心故障;51:本地运行状态;52:远程运行状态;55:反转运行;56:本地运行状态,同[51];57:远程运行状态,同[52];60:比较器0;61:比较器1;62:比较器2;63:比较器3;70:逻辑规则0;71:逻辑规则1;72:逻辑规则2;73:逻辑规则3;80:简易PLC 数字量输出DO1;81:简易PLC 数字量输出DO2;82:简易PLC 继电器输出1;83:简易PLC 继电器输出2;90:摆频频率限定到达;91:摆频长度设定到达;-0C05.31DO2输出功能选择-0C05.40继电器输出功能选择-9, 5C05.41继电器输出开通延时0.00~600.00s 0.00C05.42继电器输出关断延时0.00~600.00s 0.00C05.55DI4最小输入频率0.00~99.99kHz 0.00C05.56DI4最大输入频率0.01~100.00kHz 50.00C05.57DI4最小输入对应设定-200.00~200.00%0.00C05.58DI4最大输入对应设定-200.00~200.00%100.00(接上表)(接上表)(接上表)(接上表)(接上表)(接上表)。
目录一、前言(1)、购入时注意事项(2)、HLP系列铭牌说明二、安全使用注意事项(1)、送电前(2)、送电中(3)、运转中三、产品标准规格(1)、产品个别规格(2)、产品通用规格四、储存及安装(1)、储存(2)、安装场所及环境(3)、安装空间与方向五、配线(1)、主回路配线图(2)、接线端子说明(3)基本配线图(4)、配线注意事项六、数位操作器说明(1)、数位操作器说明(2)、显示项目说明(3)、操作说明七、试运行(1)、运行前检查(2)、试运行方式八、功能一览表九、功能说明十、保养维护、故障信息及排除方法(1)、保养检查注意事项(2)、定期检查项目(3)、故障信息及排除方法(4)、故障及分析十一、周边设施选用及配置(1)、选件(2)、配置十二、附录附录一:简单应用举例附录二:机器外型及安装尺寸附录三:面板外型及安装尺寸附录四:使用者记录及反馈因公司产品更新,本册内容若有更改,恕不另行通知。
*本说明书为2.0版本一、 前言承蒙您惠顾HLP 系列多功能,高性能通用变频调速器。
在使用变频器前请详细阅读本使用说明书,以便正确安装使用机器,充分发挥其功能,并确保安全。
请永久保存此说明书,以便日后保养、维护、检修时使用。
变频器乃电力电子产品,为了您的安全,请务必由合格的专业的电机工程人等符号提醒您于搬运、安装、运转、检查变频器时之安全防范事项,请您配合,使变频器使用更加安全,若有疑虑,请联络本公司各地的代理商洽询,我们的专业人员乐于为您服务。
本说明书如有变动,恕不另行通知。
-1-⑴购入时注意事项:本机出厂前均作严格的包装处理,但考虑运输途中的各种因素,装配前请特别注意下列事项,如有异常,请通知本产品经销商或本公司相关人员。
●搬运中是否损坏或变形。
●包装解开时是否有HLP系列变频器一台及使用说明书一本。
●所订购的规格是否与铭牌相符合(使用电压及KV A数)。
●内部装配的零件,配线及电路板是否异常。
●各端子部分紧锁,机器内是否有异物存在。
●操作器按键是否正常。
●附加配件的有无。
●有无合格证。

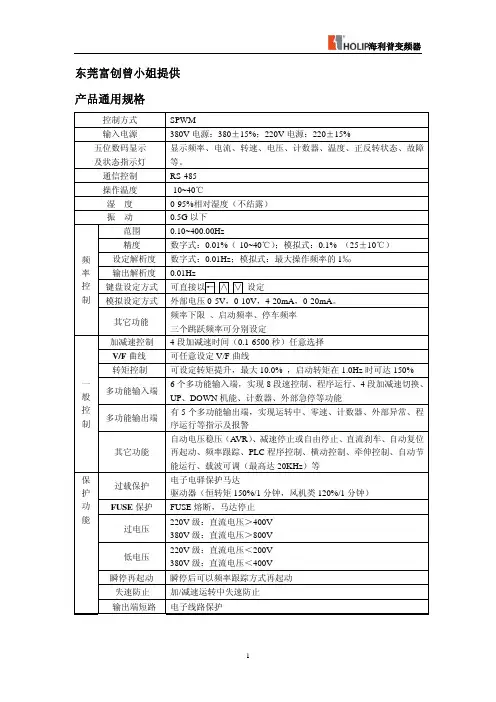

⑵HLP系列铭牌说明MODE:HLPA07D543BINPUT:3PH380V50HzOUTPUT:3PH380V17.5A7.5KWFreq Range: 0.1~400HzHAILI ELECTRONICS CO., LTD.软件版本电压等级,43表示三相380V变频器容量,07D5表示7.5KW系列号商标名称-2-二、安全使用注意事项⑴送电前⑵送电中⑶运转中-4-三、产品标准规格⑴产品个别规格⑵产品通用规格四、储存与安装四、储存与安装⑴储存本产品在安装之前必须放置于包装箱内,若暂不使用,储存时请注意下列几项:●必须置于无尘垢,干燥的位置;●储存环境温度-20℃到+65℃范围内;●储存环境相对湿度在0%到95%范围内,且无结露;●储存环境中不含腐蚀性气、液体;●最好放置于架子上,并适当包装存放。
●变频器最好不要长时间存放,长时间存放会导致电解电容的劣化,如需长期存放,必须保证在1年内通电一次,通电时间至少5小时以上,输入时电压必须用调压器缓缓升高至额定电压值。
⑵安装场所与环境请将变频器安装于下列场所:●周围温度:-5℃~40℃且通风情况良好;●无滴水及湿气低的场所;●无日光照射,高温及严重落尘的场所;●无腐蚀性气体及液体的场所;●较少尘埃,油气及金属粉屑的场所;●无振动及保养、检查容易的场所;●无电磁杂讯干扰的场所;注意:安装场所的环境,将影响变频器使用寿命。
⑶安装空间与方向●为了冷却及维护方便起见,变频器周围需留有足够的空间。
如图所示:●为使冷却效果良好,必须将变频器垂直安装,并保证空气流通顺畅。
●安装如果有不牢的情形,在变频器底座下置一平板后再安装,安装在松脱的平面上,应力可能会造成主回路零件损坏,因而损坏变频器;●安装的壁面,应使用铁板等不燃性材料。
●多台变频器安装于同一柜子里,采用上下安装时在注意间距的同时,请在中间加用导流隔板。
如图所示:-7-五、配线五、配线⑴主回路配线示意图-8-⑵接线端子说明①接线端子排列②控制端子排列-9--10-⑶基本配线图变频器配线部分,分为主回路及控制回路。
用户可将外壳的盖子掀开,此时可看到主回路端子及控制回路端子,用户必须依照下列之配线回路准确连接。
HLPA 05D543B~HLPA07D4543B -11-HLPA001143B~HLPA030043B⑷配线注意事项①主回路配线●配线时,配线线径规格的选定,请依照电工法规的规定施行配线,以确保安全。
●电源配线最好请使用隔离线或线管,并将隔离层或线管两端接地;●请务必在电源与输入端子(R.S.T)之间装空气断路开关NFB。
(如使用漏电开关时,请使用带高频对策的断路器。
)●请勿将交流电源接至变频器输出端(U.V.W);●输出配线不可碰触到变频器外壳金属部分,否则可能造成接地短路。
●变频器的输出端不可使用移相电容器、LC、RC杂讯滤波器等元件。
●变频器主回路配线必须远离其它控制设备。
●当变频器与电动机之间的配线超过15米(220V系列),(380V级30米)时,在马达的线圈内部将产生很高的dV/dT,这对马达的层间绝缘将产生破坏,请改用变频器专用的交流马达或加装电抗器于变频器侧。
●变频器与电机间距离较长时,请降低载波频率,因载波较大,其电缆上的高次谐波漏电流较大,漏电流会对变频器及其他设备产生不利影响。
-12-空气断路器容量和主回路导线截面面积-13-②控制回路配线(信号线)●信号线不可与主回路配线置于同一线槽中,否则可能会产生干扰。
●信号线的电源线种类应为屏蔽线,尺寸为0.5—2m㎡。
●根据需要正确使用控制板上的控制端子。
③接地线●220V100Ω以下)380V级:特别第三种接地(接地电阻10Ω以下)●接地线的使用,请依照电气设备技术基本长度与尺寸使用;●绝对避免与电焊机,动力机械等大电力设备共用接地极,接地线应尽量远离大电力设备动力线;●多台变频器之接地配线方式,请以下图(1)或(2)方式使用,避免造成(3)之回路。
●接地配线必须愈短愈好。
(1)良(2)良(3)不良-14-六、数位操作器说明⑴数位操作器说明LED电流、转速等示频率、电流、交流电压、直流电压、转速、计数器、温度等正反转切换键数值变更键 右移键运转键 /复位键LED电流、转速示频率、电流、交流电压、直流电压、转速、计数器温度等正反转切换键 数值变更键 左移键 运转键 /复位键-15-指示灯说明②显示项目说明显示项目指示灯状态¤亮说明HZAR/min表示现在输出频率为50.00Hz¤○○HZAR/min表示现在设定的频率为50.0Hz¤○○HZAR/min表示现在输出电流为3.0A○○¤HZAR/min表示现在输出转速为1440r/min○○¤HZAR/min表示现在直流电压为510.0V○¤¤HZAR/min表示现在交流电压为380.0V○¤¤HZAR/min表示现在直流电压为35.0℃¤¤¤HZAR/min表示现在计数器值为105¤○¤HZAR/min表示现在变频器温度为50.0%○○○HZAR/min表示现在PID目标值为48.0%○○○HZAR/min表示现在PTD反馈值为12小时¤¤○HZAR/min表示变频器总共运行时间为108小时○¤¤-16-⑵OP-AB01、OP-AB02中,ENTER与SET键功能相同PROG与FUNC键功能相同⑶监控AC、DC、T等项,通过参数设定后,方可切换显示。
⑷断电后,再复电,变频器经自检后,显示断电前画面。
-17-七、试运行⑷面板型号说明说明:①A系列B版本机器键盘为OP-AB01②A系列C版本机器键盘为OP-AC01③A系列B版本机器键盘为OP-AB02④OP-AB01与OP-AB02可以互换七、试运行⑴运行前的重点检查●是否接错线?尤其应检查一下电源是否误接在U.V.W端子上;请务必注意:电源应由R.S.T端子输入。
●在变频器基板上及配线端子上是否残留有易引起短路的金属屑或导线;●螺丝是否紧锁、接插件是否松动?●输出部分是否发生短路或接地故障。
⑵试运行方法由于HLP系列变频器的控制方法在出厂前已设定为操作器操作方式,故试运-18-八、功能一览表-19--20--21--22--23-九、功能说明键来改变运转频率,在多段速运行中,主频率为第一段速频率。
在设定为外控多段速运行时,如果把CD034设定为1,即外部端子给定时,则第一段速由外部端子模拟量给定。
主频率的设定受最大操作频率限制。
相关参数:CD034、CD076,该参数在运行中可调。
级出厂值为220V 。
此参数的设定范围受变频器电压等级限制。
在马达与变频器距离较远的场合,可适当提高该设定值,以补线阻压降。
要随意改变基准频率设定值,如果配用特殊马达,请根据电机参数特性适当设置,否则会引起设备损坏。
-24-者转矩不足,甚至导致变频器跳脱。
增大中间频率时电压可以增大输出转矩,同时输出电流也会增加,修改该参数时,请注意监视输出电流,以防止变频器过流跳脱。
220V级变频器出厂值为15,380V级变频器出厂值为27.5。
中间电压设定值受最高电压设定值限制,当中间频率时电压增大到某一数值时,转矩补偿会失去效用,调整该参数时,应根据机械负载,变频器输出电流由小到大慢慢增加,直至满足启动要求即可,不要轻易大幅度提升,否则可能出现变频器跳脱或设备损坏。
足或电机过流,甚至导致变频器跳脱。
中间频率设定值受基准频率设定值限制。
230V级变频器出厂值为8,440V级变频器出厂值为13.5。
CD005设定值受最高频率时电压限制。
以下提供几种常用曲线及设定值,以供参考,具体曲线设定根据机械负载特性,具体设定。
-25-恒转矩曲线低减力矩曲线高转矩曲线-26-热或其他机械故障等。
频率下限的设定必须小于频率上限的设定值。
1:有效即参数锁定,除本参数外,其余参数不可修改。
此参数可防止非维护人员误设定其他参数,参数锁定后,可由△、▽键改变运转频率。
再重新设置,在参数锁定后(CD000=1时),参数无法重置,需解锁后才可以重置。
相关参数CD010。
时间是指变频器从最大操作频率减速至0Hz所需时间,见图中t2。
-27-注意:Vr2.00以前版本加减速时间是以50Hz为基准。
HLPA系列变频器一共定义了四种加减速时间,第二加减速至第四加减速,用户可以根据需要,通过外部端子、加减速时间切换选择不同的加减速时间,在内控多段速运行中,可以通过简易PLC选择不同的加减速时间。
一般情况下,变频器默认第一加减速时间,第一加减速时间出厂参数按机型设定,相关出厂值见CD006说明中图表。
