1.基本参数的设置1）按下“菜单”键，并且在控制面板的显示屏上出现“-99-”字样。
2）按下“输入”键，并且在控制面板的显示屏上显示单词“-9902-”。
再按一次“enter”键，显示屏上将显示set和LWD闪烁，并同时显示控制参数control9902的值。
重复按“up/down”键（上/下）以查找所需的控制参数，同时显示屏闪烁。
然后按“输入”键完成参数设置。
再按两次“菜单”键，控制面板将显示输出电压的频率。
3）在控制面板上显示参数“9902”后，反复按“上/下”键从控制参数集中找到要设置的参数（参数范围从0102到9908，将显示每个参数的含义）在用户手册中）。
根据上述方法设置每个参数值。
2.设置完整参数完整的参数提供了变频器特殊功能的参数，以实现变频器的特殊控制要求。
设置方法如下：1）按控制面板上的“菜单”键，并且在控制面板的显示屏上出现“-99-”字样。
2）反复按“上”或“下”，直到显示屏上出现“-LG-”。
3）按住“输入”键，直到“=LC=”出现在显示屏上。
4）按下“向下”键，显示屏上出现“=99”字样。
5）按“上”或“下”键找出要设置的参数3.变频器参数设置1）参数9902表示选择控制参数，这些参数为acsl40应用设置了不同的控制参数。
选择不同的控制参数，变频器控制端子具有不同的功能。
参数9902的值范围是0到7。
标准类型的9902值是1 2）参数9905设置输出到电机的acsl40的最大电压值。
当变频器的输出频率等于参数9907设置的额定频率时，输出电压同时达到额定电压值。
acsl40的输出电压不能大于电动机电源的输出电压。
3）参数9906设置从acsl40到电动机的电流输出，其值是所用电动机铭牌上的额定电流值。
4）参数9907将变频器输出电压的频率调整为电机铭牌上指示的频率，该频率应等于参数1105和2008调整的频率值。
5）参数1003表示方向控制参数。
选择1个电动机正转，2个电动机反转，和3个电动机正转或反向旋转。
详细介绍设置变频器参数的方法每个人的需求不一样，情况也不一样，要求也不同，如何设置不同的参数就成了大家关心的一个问题。

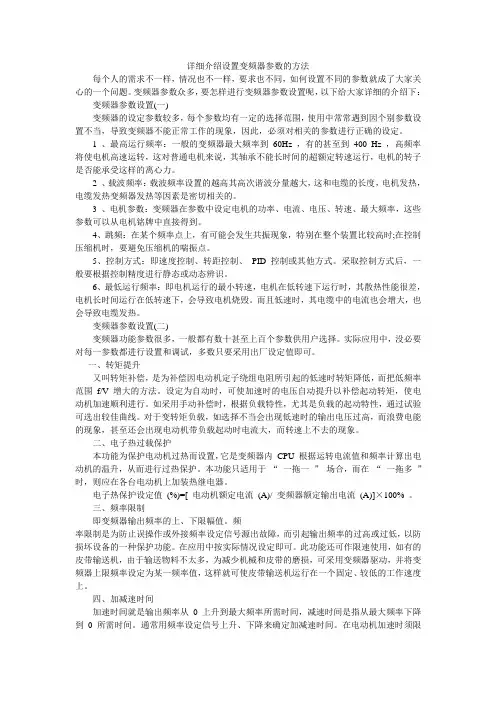

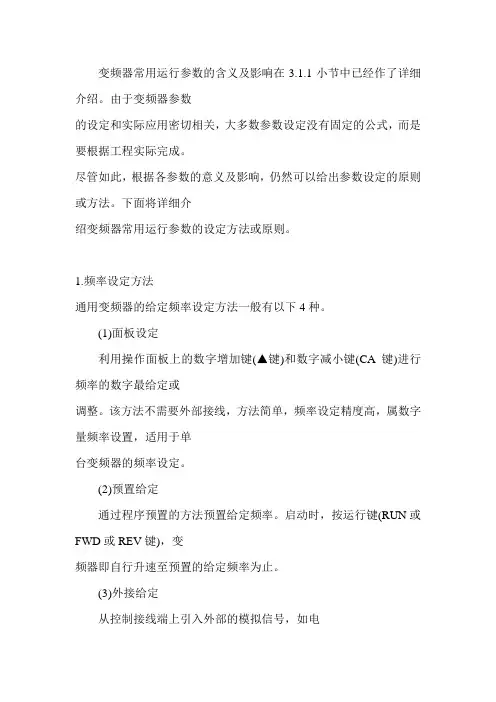

变频器参数众多，要怎样进行变频器参数设置呢，以下给大家详细的介绍下：变频器参数设置(一)变频器的设定参数较多，每个参数均有一定的选择范围，使用中常常遇到因个别参数设置不当，导致变频器不能正常工作的现象，因此，必须对相关的参数进行正确的设定。
1 、最高运行频率：一般的变频器最大频率到60Hz ，有的甚至到400 Hz ，高频率将使电机高速运转，这对普通电机来说，其轴承不能长时间的超额定转速运行，电机的转子是否能承受这样的离心力。
2 、载波频率：载波频率设置的越高其高次谐波分量越大，这和电缆的长度，电机发热，电缆发热变频器发热等因素是密切相关的。
3 、电机参数：变频器在参数中设定电机的功率、电流、电压、转速、最大频率，这些参数可以从电机铭牌中直接得到。
4、跳频：在某个频率点上，有可能会发生共振现象，特别在整个装置比较高时;在控制压缩机时，要避免压缩机的喘振点。
5、控制方式：即速度控制、转距控制、PID 控制或其他方式。
采取控制方式后，一般要根据控制精度进行静态或动态辨识。
6、最低运行频率：即电机运行的最小转速，电机在低转速下运行时，其散热性能很差，电机长时间运行在低转速下，会导致电机烧毁。
而且低速时，其电缆中的电流也会增大，也会导致电缆发热。
变频器参数设置(二)变频器功能参数很多，一般都有数十甚至上百个参数供用户选择。
实际应用中，没必要对每一参数都进行设置和调试，多数只要采用出厂设定值即可。
一、转矩提升又叫转矩补偿，是为补偿因电动机定子绕组电阻所引起的低速时转矩降低，而把低频率范围f/V 增大的方法。
设定为自动时，可使加速时的电压自动提升以补偿起动转矩，使电动机加速顺利进行。
如采用手动补偿时，根据负载特性，尤其是负载的起动特性，通过试验可选出较佳曲线。
对于变转矩负载，如选择不当会出现低速时的输出电压过高，而浪费电能的现象，甚至还会出现电动机带负载起动时电流大，而转速上不去的现象。
海利普企业简介营销服务网络图*图注红：销售服务中心蓝：办事处浙江海利普电子科技有限公司成立于2001年，于2005年纳入Danfoss旗下，成为其全资子公司。
丹佛斯是丹麦最大的跨国工业制造公司，创立于 1933年，丹佛斯以推广应用先进的制造技术，并关注节能环保而闻名于世，是制冷和空调控制，供热和水控制，以及传动控制等领域处于世界领先地位的产品制造商和服务供应商。
在过去的10年中，海利普经历了巨大的变化，已发展成一家集研发、生产、销售于一体的国家级高新技术企业，同时也是国内唯一一家拥有省级变频研发中心的企业。
海利普是目前中国最大的变频器生产厂家，其核心产品HLP系列变频器，广泛应用于起重、纺织、印染 、石油、化工、建筑、建材、橡胶、塑料、包装、印刷、造纸、食品、饮料、环保、水处理、机床等行业，先后被列入“国家重点新产品”、 “国家火炬计划项目”，并于2004年被授于“浙江省名牌产品”、“国内最具有竞争力的产品”。
为了适应丹佛斯在中国建立第二家乡市场的战略，海利普依靠丹佛斯的强大支持，寻求高速发展，更加巩固了海利普在中国变频器领域的领先地位，同时逐渐成为丹佛斯旗下的能源电子部在亚太地区的制造和物流中心。
公司愿景：比市场增长更快，成为中国市场品质最高的知名品牌。
目录通用型变频器HLP-A通用型变频器 / 4HLP-C+迷你型变频器 / 12矢量型变频器HLP-B高性能矢量型变频器/ 17HLP-NV矢量型变频器 / 24专用型变频器HLP-P风机/水泵专用变频器 / 30 HLP-H中频机 / 36HLP-F纺织专用变频器 / 40HLP-J注塑机专用变频器 / 43HLP-CP跑步机/手套机专用变频器 / 47 HLP-M机床专用变频器 / 51常用选配件直流电抗器 / 55交流输入/输出电抗器 / 55输入/输出滤波器 / 57制动单元与制动电阻 / 57接线用断路器及漏电开关 / 58电磁接触器及浪涌吸收器 / 59隔离变压器 / 59 海利普变频器 系列产品本产品为通用型变频器，软件功能强大，具有多种控制方式；内置PID、简易PLC；输出转矩高（150%/1分钟），过载能力强，广泛应用于编织、化纤、印染、塑料、轻工、机械、化工、钢铁、造纸等各种行业，并受到用户的一致好评。
变频器参数设置流程变频器（Variable Frequency Drive，简称VFD）是一种用于调节电动机转速的电气设备。
它通过改变电机的输入电压和频率，实现对电动机的转速进行调节。
变频器广泛应用于机械设备、空调系统等领域，可以提高效率、降低能耗和减少设备的机械损坏。
变频器的参数设置对于其正常运行至关重要。
下面是变频器参数设置的流程和步骤，以确保变频器的正确使用和操作：1.首先，确认变频器的型号和功率，并根据电机的额定功率选择合适的变频器。
这是最基本的一步，确保选择的变频器能够适应所控制电机的需求。
2.完整了解变频器的使用说明书和技术手册。
这些资料包括了关于变频器的详细参数和设置说明，对于正确设置变频器非常重要。
3.通电前，确保变频器接线正确，并检查电源电压与变频器额定电压是否匹配。
4.进入变频器的参数设置菜单。
这可以通过变频器的面板、按键或者连接上位机进行操作。
根据变频器型号不同，操作方法也有所不同，需要按照说明书进行操作。
5.首先进行基本参数的设置。
这些参数包括主要的运行参数，如额定转速、额定电流等。
根据所控制电机的规格，设置相应的数值。
一些变频器还需要设置电机的额定功率、额定电压等信息。
6.随后，需要设置启停方式。
一般有直接启停、定时启停、时限启停等方式，根据应用场景选择合适的启停方式，并进行相应的设置。
7.接下来是设置速度控制方式。
变频器可以实现多种速度控制方式，如V/F控制、开环矢量控制、闭环矢量控制等。
根据实际需求选择适合的控制方式，并进行相应的参数设置。
这些参数包括加速时间、减速时间、速度上限、速度下限等。
8.在速度控制设置完成后，需要进行故障保护参数的设置。
这些参数包括过电流保护、过载保护、过压保护、欠压保护等。
根据实际工况，设置相应的保护参数，以保证设备运行的安全性和稳定性。
9.最后，进行触发器和缺省参数的设置。
触发器可以用于设备的自动启停、调速等操作，根据需求进行设置。
缺省参数是变频器的出厂预设参数，可以通过设置缺省参数来还原变频器的出厂状态。

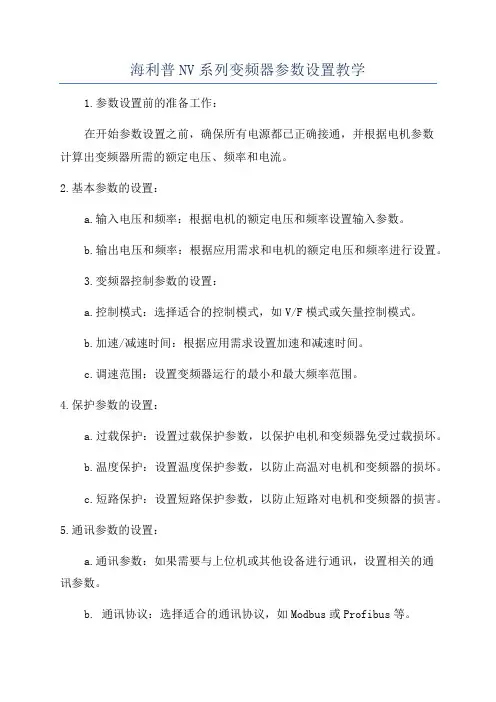

海利普NV系列变频器参数设置教学
1.参数设置前的准备工作：
在开始参数设置之前，确保所有电源都已正确接通，并根据电机参数
计算出变频器所需的额定电压、频率和电流。
2.基本参数的设置：
a.输入电压和频率：根据电机的额定电压和频率设置输入参数。
b.输出电压和频率：根据应用需求和电机的额定电压和频率进行设置。
3.变频器控制参数的设置：
a.控制模式：选择适合的控制模式，如V/F模式或矢量控制模式。
b.加速/减速时间：根据应用需求设置加速和减速时间。
c.调速范围：设置变频器运行的最小和最大频率范围。
4.保护参数的设置：
a.过载保护：设置过载保护参数，以保护电机和变频器免受过载损坏。
b.温度保护：设置温度保护参数，以防止高温对电机和变频器的损坏。
c.短路保护：设置短路保护参数，以防止短路对电机和变频器的损害。
5.通讯参数的设置：
a.通讯参数：如果需要与上位机或其他设备进行通讯，设置相关的通
讯参数。
b. 通讯协议：选择适合的通讯协议，如Modbus或Profibus等。
6.辅助功能的设置：
a.多段速度设置：根据应用需求设置多段速度。
b.脉冲输出设置：设置脉冲输出的频率和脉冲宽度。
c.超时保护：设置超时保护参数，以防止变频器长时间无操作后自动停机。
7.参数保存与读取：
在设置完所有参数后，将参数保存在变频器中，并进行测试以确保参数设置的正确性。
如果需要将参数复制到其他变频器中，可以使用参数读取和保存功能。
总结：。
变频器的参数设定及运行变频器是一种用于控制交流电机速度和电力输出的电子设备，它能够通过改变输入电压和频率来调整电机的转速。
在实际应用中，正确的参数设置和运行是保证变频器正常工作的关键。
本文将介绍变频器的参数设定和运行过程，以及一些注意事项。
一、参数设定1.输入电压和频率：变频器需要根据电网电压和频率来确定合适的参数设定，一般来说，标准工作范围为380V±10%、50Hz±1%。
如果电网电压和频率波动较大，可以使用额外的电压调整器和频率稳定器。
2.输出电压和频率：输出电压和频率决定了电机的转速，一般情况下，可以根据应用需要进行设定。
在设定输出电压和频率时需要考虑电机的额定电压和频率。
3.加速时间和减速时间：加速时间和减速时间分别指电机从静止状态到额定转速的时间和从额定转速停止的时间。
加速时间和减速时间的设定要根据实际需求来确定，一般来说，加速时间和减速时间不宜过长或过短。
4.出风口温度：变频器运行时会产生一定的热量，为了确保设备的正常运行，需要设定适当的出风口温度上限，超过该温度应自动报警或停机。
5.过载保护：变频器设定的过载保护参数会根据电机的额定功率和负载情况来确定。
过载保护参数设置过小会导致误报警，设置过大则可能造成电机过载损坏。
6.故障报警：变频器设定的故障报警参数包括过流、过压、过载、短路等，根据实际情况进行设定。
二、运行过程1.启动和停机：在启动之前，首先检查变频器的输入电压和频率是否符合要求，确保各个参数设置正确。
启动时，逐渐增加输出频率和电压，使电机平稳启动；停机时，逐渐降低输出频率和电压，使电机平稳停止。
2.运行监测：运行过程中需要监测变频器和电机的运行状态，包括温度、电流、转速等参数，及时发现异常情况并进行处理。
3.维护保养：定期对变频器进行清洁和维护保养，包括除尘、检查散热器、紧固螺栓等，确保设备的正常运行。
三、注意事项1.变频器的安装位置要离散热器较远，避免高温环境造成散热不良。

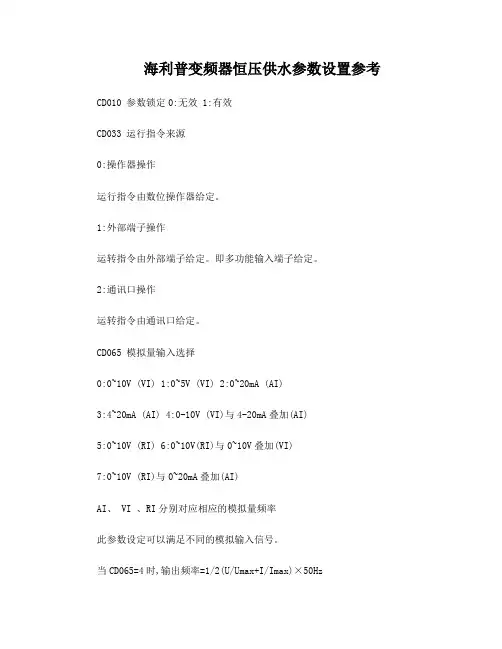

海利普变频器恒压供水参数设置参考CD010 参数锁定0:无效 1:有效CD033 运行指令来源0:操作器操作运行指令由数位操作器给定。
