电力液压块式制动器 PPT

H U W U A W W H U A W U A W H 主要设计特点■联锁式退矩均等装置，专利技术，在使用过程中可始终保持两侧瓦块退矩均等并且无需调整，可完全避免因退矩不均使一侧制动衬垫浮贴制动轮的现象；并设有瓦块自动随位装置。

■主要摆动铰点均设有自润滑轴承，传动效率高，寿命长，在使用过程中无需润滑。

■制动弹簧在方管内布置并在一侧设有标尺，用户可十分方便地读出制动力矩值，免去测量和计算的麻烦。

■制动衬垫为卡装式整体成型结构，更换十分方便，快捷。

A WU A W U H U U A H U UA W使用条件●海拔高度:<1000mm.●环境温度:-20℃~40●相对湿度:≤90%.●电源:三相交流50(60)Hz.●电压等级:220/380V●适应的工作制:断续●适用于GB3836.2》的规定的煤矿井下及Ⅱ与空气形成的爆炸性混合物场所有特殊要求时在订货时协商确定H U W U U A W A W H U A W U A W H 使用条件●海拔高度：<１０００ｍｍ．●环境温度：－２０℃~40●相对湿度：≤９０％．●电源：三相交流５０（６０）Ｈｚ．●电压等级：２２０／３８０Ｖ、３８０／６６０Ｖ（△／●适应的工作制：连续（Ｓ１）和断续（Ｓ３－６０％，操作频率≤１２００／ｈ）工作制．●适用于ＧＢ３８３６．２《爆炸性气体环境用电气设备　第２部分　隔爆 型＂ｄ＂》的规定的煤矿井下及ⅡＡ、ⅡＢ温度组别为Ｔ１－Ｔ４组可燃气体 与空气形成的爆炸性混合物场所．隔爆合证号：ＣＮＥｘ０３　有特殊要求时在订货时协商确定1赠美句美段分类集锦⒈人生哲理．．．．．①人生似一束鲜花，仔细观赏，才能看到它的美丽；人生似一杯清茶，细细品味，才能赏出真味道。

我们应该从失败中、从成功中、从生活品味出人生的哲理。

②生命是盛开的花朵，它绽放得美丽，舒展，绚丽多资；生命是精美的小诗，清新流畅，意蕴悠长；生命是优美的乐曲，音律和谐，宛转悠扬；生命是流淌的江河，奔流不息，滚滚向前。

YWZ5电力液压块式制动器广泛用于起重、冶金、矿山、港口、码头、建筑等机械驱动装置的减速和停车制动。

其安装尺寸和制动力矩参数符合JB/T6046-2006标准。

匹配Ed系列推动器性能安全可靠、制动平稳、动作频率高、制动力矩可调。

主要摆动铰点设自润滑轴承，传动效率高、寿命长，在使用过程中始终保持两侧瓦块退距均等，避免因退距不均使一侧制动衬垫浮帖制动轮的现象。

制动弹簧布置在弹簧管内，并在一侧设有制动力矩标尺，调整方便，直观。

可通过增设附加装置实现某些附加功能：手动释放装置释放（开闸）或闭合（闭闸）限位开关，可实现制动器是否正常释放或闭合的信号显示或连锁保护。

采用带下降延时阀的推动器推动，可实现制动器的延时闭合。

使用条件和规程：环境温度: －25℃～＋45℃。

空气相对湿度：≤90%海拔高度：符合GB755-2000标准。

电源：三相交流50Hz·380V. (根据用户要求也生产用于要求可提供60Hz或不同电压的产品。

适应的工作制：连续（S1）和断续（S3-60%）工作制。

二、使用条件1、环境温度-20℃~+50%(低于推动器改为YH-10航空液压油)2、空气相对湿度不大于90%3、一般用于三相交流电源，50HZ，380V；4、海高度符合GB755-87标准；5、在无爆炸危险，且介质中无足以腐蚀金属和破坏绝缘的气体及放电尘埃中；6、YZW、YZW3使用YTI系列推动器，一般适用于垂直工作，倾斜度不超过±去15°三、产品型号及意义四、外形尺寸图五、YWZ5技术数据、外形尺寸表(毫米) 型号匹配推动器 制动力矩 牛顿·米 退距 A b C d D E F G1 G2 H h1 i K M n 重量YWZ5-160/23 Ed23/5 180 0.8 428 65 160 160 14 150 85 144 191 395 132 55 130 110 8 20 YWZ5-200/23 Ed23/5 112-224 1 448 80 160 100 14 165 90 165 195 487 160 55 145 120 15 27 YWZ5-200/30 Ed30/5 140-315 445 33 YWZ5-250/23 Ed23/5 140-224 1.25 503 100 160 250 18 200 100 200 223 553 190 65 180 145 17 38 YWZ5-250/30 Ed30/5 180-315 500 44。

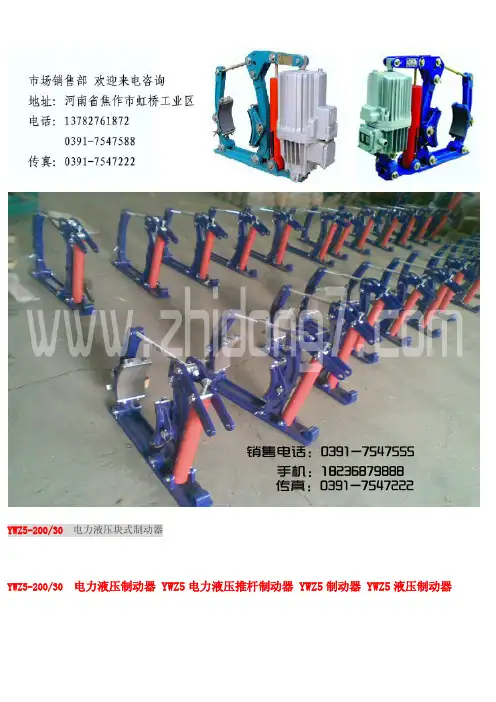

YWZ5-200/30 电力液压块式制动器
YWZ5-200/30电力液压制动器 YWZ5电力液压推杆制动器 YWZ5制动器 YWZ5液压制动器
广泛用于起重、冶金、矿山、港口、码头、建筑等机械驱动装置的减速和泊车制动。

其安装尺寸和制动力矩参数符合JB/T6046-2006尺度。

匹配Ed系列推动器
机能安全可靠、制动平稳、动作频率高、制动力矩可调。

主要摆动铰点设自润滑轴承，传动效率高、寿命长，在使用过程中始终保持两侧瓦块退距均等，避免因退距不均使一侧制动衬垫浮帖制动轮的现象。

制转动簧布置在弹簧管内，并在一侧设有制动力矩标尺，调整利便，直观。

可通过增设附加装置实现某些附加功能：
手动开释装置
开释（开闸）或闭合（闭闸）限位开关，可实现制动器是否正常开释或闭合的信号显示或连锁保护。

采用带下降延时阀的推动器推动，可实现制动器的延时闭合。

使用前提和规程：
环境温度: －25℃～＋45℃。

空气相对湿度：≤90%
海拔高度：符合GB755-2000尺度。

电源：三相交流50Hz·380V. (根据用户要求也出产用于要求可提供60Hz或不同电压的产品。

适应的工作制：连续（S1）和断续（S3-60%）工作制。
