YWZ5-315-80电力液压制动器

YWZ5电力液压块式制动器YWZ5-400/80YWZ5-400/80 电力液压制动器 YWZ5电力液压推杆制动器 YWZ5制动器 YWZ5液压制动器广泛用于起重、冶金、矿山、港口、码头、建筑等机械驱动装置的减速和停车制动。

其安装尺寸和制动力矩参数符合JB/T6046-2006标准。

匹配Ed系列推动器性能安全可靠、制动平稳、动作频率高、制动力矩可调。

主要摆动铰点设自润滑轴承，传动效率高、寿命长，在使用过程中始终保持两侧瓦块退距均等，避免因退距不均使一侧制动衬垫浮帖制动轮的现象。

制动弹簧布置在弹簧管内，并在一侧设有制动力矩标尺，调整方便，直观。

可通过增设附加装置实现某些附加功能：手动释放装置释放（开闸）或闭合（闭闸）限位开关，可实现制动器是否正常释放或闭合的信号显示或连锁保护。

采用带下降延时阀的推动器推动，可实现制动器的延时闭合。

使用条件和规程：环境温度: －25℃～＋45℃。

空气相对湿度：≤90%海拔高度：符合GB755-2000标准。

电源：三相交流50Hz·380V. (根据用户要求也生产用于要求可提供60Hz或不同电压的产品。

适应的工作制：连续（S1）和断续（S3-60%）工作制。

一、概述YWZ 、YWZ2、YWZ3、YWZ4、YWZ5等系列液压块式制动器主要用于起重、运输、冶金、矿山、港口、建筑机械驱动装置的机械制动，具有制动平稳，安全可靠、维修方便、耗电少、寿命长、无噪音等优点。

①WYZ 系列操作次数每小时可达720次。

符合JB/ZQ4388-86标准； ②WYZ2系列操作每小时可达1200次，符合JB/ZQ4388-86标准； ③YWZ3系列操作每小时可达720次，符合GB6333-86标准； ④YWZ4系列操作每小时可达1200次，符合JB/ZQ4388-86标准； ⑤YW Z5系列操作每小时可达1200次，符合GB6333-86标准；二、使用条件1、环境温度-20℃~+50%(低于推动器改为YH-10航空液压油)2、空气相对湿度不大于90%3、一般用于三相交流电源，50HZ，380V；4、海高度符合GB755-87标准；5、在无爆炸危险，且介质中无足以腐蚀金属和破坏绝缘的气体及放电尘埃中；6、YZW、YZW3使用YTI系列推动器，一般适用于垂直工作，倾斜度不超过±去15°三、产品型号及意义四、外形尺寸图五、YWZ5技术数据、外形尺寸表(毫米)BED-80/6隔爆型电力液压推动器BED-80/12隔爆型电力液压推动器品牌：虹发产地：河南价格：1000人民币/台规格：BED-80/6，BED-80/12简要说明:BED系列电力液压推动器主要用作YWZ4，YWZ5，YWZ8，YWZ9，YWZP系列电力液压块式制动器的操作元件，广泛适用于起重运输，冶金，矿山，港口，建筑等行业。

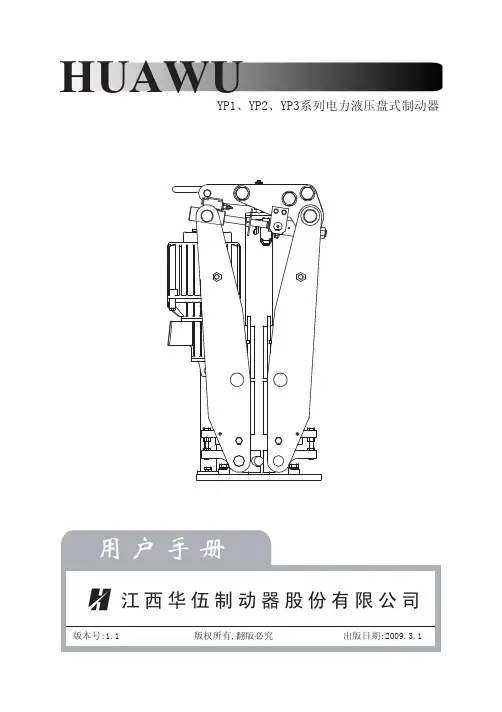

DISC BRAKES SERIES DISC BRAKES SERIES订货标记　Order Mark YP Series Electro-Hydraulic Disc Brakes主要特点附加装置YP1.YP2.YP3系列　Series YP11.YP21.YP31.YP32系列　Series YP31.YP32系列　Series电源电压等级和电源频率　Power voltage and power frequencyCL-闭闸限位开关　Close limit-switchRL-开闸限位开关　Release limit-switchWL-衬垫摩损极限限位开关　Lining wear limit-switchHL-手动释放限位开关　Hand release limit-switchH-手动释放装置　Hand release lever产品型号　Type推动器规格（推力）　Thruster specification (thrust)制动盘直径和厚度　Diameter and width of disc制动器安装形式（参见尺寸图）　InstallationYP□－□－□×□－ⅡA－CL.H 380V/50Hz应用：YP系列电力液压盘式制动器是一种高性能、多功能的先进产品，由于其具有瓦块退距自动均等，衬垫磨损自动补偿等先进功能，使用过程中维护非常便捷。

通过增设各种限位开关，可给主机PLC提供所需的联锁保护信号。

非常适合各种现代的大型专用装卸机械、起重运输机械、冶金设备、矿山设备及工程机械中各种机构的减速和维持（停车）制动。

Application:YP Series Electro-hydraulic Disc Brakes are advanced products with high performance and multiple functions. They aremaintenance-friendly due to advanced functions applied on them such as automatic shoe clearance balancing and wear-self-compensation device. Various limit switches can provide interlocking protection signal to main machinery PLC. Theyfit very well for decelerating and stop/braking large-scale modern machines such as loading and unloading machinery,lifting and transporting machinery, metallurgy equipment and mining equipment.■联锁退距均等装置和瓦块自动随位装置（专利技术），使用过程中可始终保持两侧瓦块退距均等且无需调整，完全避免制动衬垫浮贴制动盘的现象。

4.3m焦炉机械技术参数一、熄焦车主要技术性能参数：轨距：1435mm车箱有效容积：18-19t（干焦）车箱有效长度：15190mm底板倾斜角度：28°车门最大开度：650±20mm气缸工作压力：0.45-0.7Mpa开门气缸：（直径×行程）Φ350×450mm车钩中心至轨道高度：1060mm外形尺寸（L×S×h）：18360×4200×4650mm自重：58899kg二、电机车主要技术性能参数1走行部分：轨型：QU100轨距：1435mm轴距：2700mm机车走行速度：190m/min机车接焦速度：20m/min机车通过最小曲率半径：114m黏着牵引力：66836N轮周牵引力：27979N走行电动机型号：YZB315-S-10功率：55KW×2转速：585r/min制动汽缸：（直径×行程）φ203×305mm有效制动率：0.6742气路系统：空气压缩机型号：IVF-2/8排气量：2m3/min电机型号：YH200L-8 15KW 720 r/min电机总功率：150KW 机车总重量：29010kg 29T机车外形尺寸：（L×S×H）9240×3920×4650mm三、消烟除尘车主要技术性能参数：1、走行装置：轨型：.50轨距：5835mm走行速度：60m/min电机型号：YZRW180L-6 15KW×2 962r/min制动器型号：YWZ5-315/30总制动力矩：2×400N.m总速比：31.5走行轮（数量×直径）8×φ630mm减速机型号：（TYPE）KZL305-31.5ⅠT（ⅡT）2、导套装置：驱动型式：电液推杆驱动型号：HUAWV-DYTA1000-500/60推力：1吨拉力：0.6吨机侧导套内径：1120mm焦侧导套内径：1220mm导套提升高度：250mm3、除尘装置：除尘风机型号：9-26-14D1494r/min 90°角全压：12109pa 风量：53011m3/h电动机型号：YUP335-M2-4250KW 1494r/min除尘水泵：IS65-40-200（ZX65-50-200）流量：Q=25×2 m3/h 扬程h=50m转速：2960r/min4、燃烧室有效容积：29.96m3 最大流程：15.43 m3设备外形尺寸：（L×S×H）9994×10650×8650mm设备总重：78吨5、设备总功率：320KW四、装煤推焦车设备技术性能、参数：1走行部分：轨距：10000mm轨型：QU120走行速度：5—75m/min车轮直径：电动机：型号：YZB225m—6（变频调速）30kw 910r/min FC40% 减速机：型号DCY280—9—Ⅱi=40.45制动器型号：YWZ5—315/802推焦装置：推焦电机型号：YZR355M—10（双轴电机）90KW 589r/min FC40%推焦杆总长：24200 mm推焦行程：18990 mm减速机速度： i=36推焦速度：2.7—27m/ min最大允许推力：450KN制动器型号：YWZ—400/903开门装置：2.3.1拧丝机电机：YH112M—6B5 2.2KW×2 880r/min拧头速度：10转/ min拧紧力矩：1200N. M拧松力矩：1400 N. M2.3.2提门油缸：φ125×150 mm行程：150 mm；速度：2 m/ min；提力：70KN2.3.3移门油缸：φ125×2100 mm；行程：2000 mm；速度：10 m/ min ；最大关门力：70KN4装煤装置：托煤板总长：18800 mm行程：16000 mm装煤电机型号：YZR355L1—10（双轴电机）110KW 588r/min FC40%涡流制动器：WZ—355（双轴）减速机型号：KZL960—71—IT i=72.27链轮传动比：i=1.27链轮节直径：φ=799.03 mm链条节距：P=177.8 mm装煤速度：1.6—16 m/ min减速机输出扭矩：260KN.M装煤行程控制器LK4—658/5（1：30）制动器型号：YWZ5—500/201煤饼尺寸：（L×S×H）13250×450×4100 mm煤槽活动壁行程：2×30 mm（双向移动）煤槽活动壁油缸：φ80×230 mm前档板油缸：φ63×450 mm后档板锁闭油缸：φ63×60 mm后档板卷扬机电机：4KW 1500 r/min手摇减速机：XW—5—17 i=175设备最大轮压：（推焦时后轮）55吨设备总功率：350KW设备总重量：357.4T外形尺寸：（L×S×H）22894×132000×9515 mm 6液压站：叶片泵型号：PVIR4—200—F—RAA理论排量：201ml/rev最大作用压力17.5MPa工作压力：7 MPa电机型号：Y225M6(B35)980v/min 30KW五、拦焦车技术参数性能1、走行机构：轨距：1800mm轨型：P43车轮直径：φ600mm走行速度：64m/min走行电动机：YZB200L-8-D22 （2台）15KW制动器：YWZ-315/45-1.0减速机型式：单频6T凹齿圆柱斜齿轮模数：-4 齿数：128/18 速比：7.11齿轮对型式：开式惰轮圆柱齿轮模数：10 齿数：54/19 速比：20.22、取门装置：取门油缸（直径×行程）φ200×630mm移动速度：3.5m/min提门油缸（直径×行程）φ160×160mm移动速度：130mm×1-3m/min旋转油缸（直径×行程）φ80×630mm移动速度：3-50m/min锁闭油缸（直径×行程）φ50×50mm拧丝机：拧丝机电机型号：YH100L-6B5功率：1.5KW 870r/min拧紧力矩/拧松力矩1100×/1300N.m3、导焦车驱动油缸（直径×行程）φ160×360mm工作行程：520mm移动速度：5m/min锁闭油缸（直径×行程）φ50×50mm设备总重量：67980kg外形尺寸：L×S×h 17762×7987×11276mm设备总功率：55KW六、捣固机技术参数性能：捣固锤：6个捣固锤设计重量：400kg捣固锤设计行程：400mm捣固频率：71.9次/min电源种类：交流380V50Hz走行轨道中心距：2000mm 走行速度：248mm/s设备总功率：设备总重：22900kg外形尺寸：（L×S×h）5400×2360×8650七、熄焦泵型号500S-22型单级双吸离心泵流量1620m3/h 扬程27m 功率185kw配电机型号Y355M1-6 185KW 980r/min八、煤塔给料机摇动给料机次数45.5次/min 给料量0.3-1.0t/min九、地面除尘站除尘风机型号DFY24.5-C5E流量240000m3/h 全压7000pa 转速950r/min 功率710kw配电机型号YKK560-6 710KW 993r/min十、余热锅炉引风机余热锅炉引风机型号Y4-68-22.5D 流量195000m3/h 全压12000pa 主轴转速960r/min 功率250kw配电机YZ315LS-6WF 250kw 980r/min十一、筛储焦带式输送机焦1、焦2、焦3可逆配仓输送机输送量Q=125t/h 带宽1200mm 带速1.25m/s 焦4带式输送机焦5可逆配仓输送机输送量Q=120t/h 带宽1000mm 带速1.25m/s。

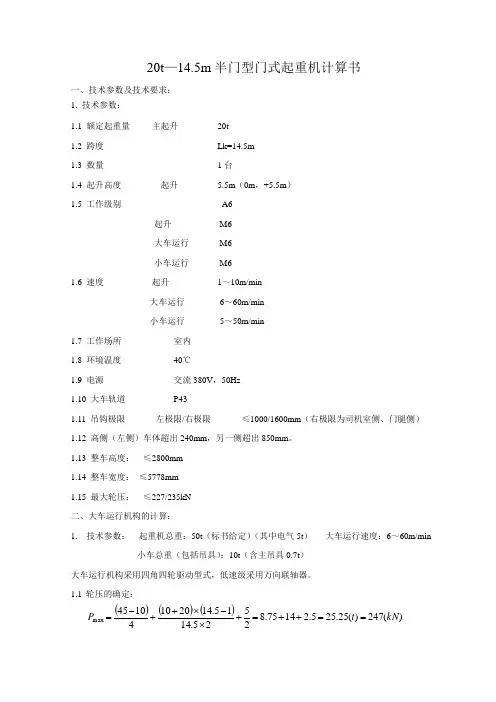

20t —14.5m 半门型门式起重机计算书一、技术参数及技术要求：1. 技术参数：1.1 额定起重量 主起升 20t1.2 跨度 Lk=14.5m1.3 数量 1台1.4 起升高度 起升 5.5m （0m ，+5.5m ）1.5 工作级别 A6起升 M6大车运行 M6小车运行 M61.6 速度 起升 1～10m/min大车运行 6～60m/min小车运行 5～50m/min1.7 工作场所 室内1.8 环境温度 40℃1.9 电源 交流380V ，50Hz1.10 大车轨道 P431.11 吊钩极限 左极限/右极限 ≤1000/1600mm （右极限为司机室侧、门腿侧）1.12 高侧（左侧）车体超出240mm ，另一侧超出850mm 。

1.13 整车高度： ≤2800mm1.14 整车宽度： ≤5778mm1.15 最大轮压： ≤227/235kN二、大车运行机构的计算：1. 技术参数： 起重机总重：50t （标书给定）（其中电气5t ） 大车运行速度：6～60m/min小车总重（包括吊具）：10t （含主吊具0.7t ）大车运行机构采用四角四轮驱动型式，低速级采用万向联轴器。

1.1 轮压的确定：()()())(247)(25.255.21475.82525.1415.14201041045max kN t P ==++=+⨯-⨯++-=())(8.115.255.075.82525.146.11041045min t P =++=+⨯⨯+-= )(8.2038.1125.25232min max t P P P c =+⨯=+⨯= 选主动车轮装置TZQ7163.05.00 D500 G=282kg ×4=1128kg1.2 电动机的选型： ）（kW Z V G G K K K K P mg k z n as t n h 73.34197.060)2050(00270.02.1111)(3=⨯⨯+⨯⨯⨯⨯=⨯⨯+⋅⋅⋅≥η 1.3 减速器的选型：1.3.1 速比：343.35609.015005.0=⨯⨯⨯=πi车轮的转数： 2.385.060=⨯=πn 1.3.2 减速器的选型：FV77DV112M4BMG/HF/TF G=91+74（电动机重量）=165kg1.4 大车运行机构的重量：1128+165×4+272（其他）=2060kg1.5 大车缓冲器的选型：1.5.1 每个缓冲器所承受的碰撞质量：G H =50/2=25（t ）1.7.2 每个缓冲器应吸收的的动能：).(125.6%7060602102523m kN W =⎪⎭⎫ ⎝⎛⨯⨯⨯= 1.7.3 选缓冲器： 聚氨脂缓冲器 ZLC —15缓冲器的容量：7.850kN.m 缓冲器的行程：188mm 缓冲器的质量：11.717kg三、小车部分的计算：1. 小车运行机构：1.1 技术参数： 小车总重（包括吊具）：10t （含0.7t 吊具重） 小车运行速度：5～50m/min起重量：20t小车运行机构由4个车轮直径为315mm 的车轮支承。

符合标准 Standards compliant:应用:YW 系列电力液压鼓式制动器，广泛应用于各种起重运输、港口装卸、冶金设备、矿山机械及工程机械中各种机构的减速和停车(维持)制动。

Application:YW Seires electro-hydraulic drum brakes can be extensively used for deceleration and stop/braking of various mechanisms in various belt conveying, port handling, hoisting, metallurgical,mining and building machinery.YW 、YWB 系列制动器连接尺寸和技术要求符合JB/T6406-2006标准，制动力矩参数符合DIN15435标准；YW 系列配套符合JB/T10603-2006标准的YTD 系列推动器；YWB 系列配套符合DIN15430标准的Ed 系列推动器；本系列适用于新设计、新主机配套选用。

The dimensions and technology requirements of YW,YWB series brakes comply with JB/T6406-2006 standard, braking torque parameters comply with DIN15435 standard;YW series brakes are equipped with YTD series thrusters which comply with JB/T10603-2006 standard.YWB series brakes are equipped with YTD series thrusters which comply with DIN15430 standard.This series brakes is mainly used for new design and new main machines.YW 、YWB 系列YWZ5、YWZE 系列YWZ6、Y WZF 系列YWZ5、YWZE 系列制动器连接尺寸和制动力矩参数符合GB6333-86标准，技术要求符合JB/T6406-2006标准；YWZ5系列配套符合JB/T10603-2006标准的YTD 系列推动器；YWZE 系列配套符合DIN15430标准的Ed 系列推动器。

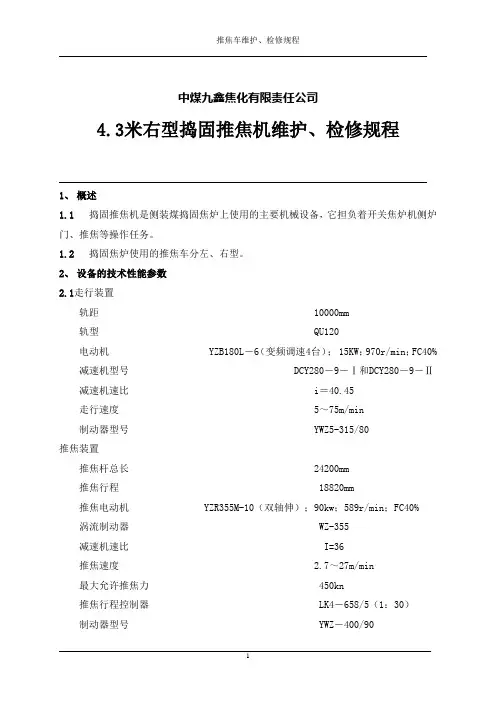

中煤九鑫焦化有限责任公司4.3米右型捣固推焦机维护、检修规程1、概述1.1 捣固推焦机是侧装煤捣固焦炉上使用的主要机械设备，它担负着开关焦炉机侧炉门、推焦等操作任务。

1.2捣固焦炉使用的推焦车分左、右型。

2、设备的技术性能参数2.1走行装置轨距 10000mm轨型 QU120电动机 YZB180L－6（变频调速4台）； 15KW；970r/min；FC40% 减速机型号 DCY280－9－Ⅰ和DCY280－9－Ⅱ减速机速比 i＝40.45走行速度 5～75m/min制动器型号 YWZ5-315/80推焦装置推焦杆总长 24200mm推焦行程 18820mm推焦电动机 YZR355M-10（双轴伸）；90kw；589r/min；FC40% 涡流制动器 WZ-355减速机速比 I=36推焦速度 2.7～27m/min最大允许推焦力 450kn推焦行程控制器 LK4－658/5（1：30）制动器型号 YWZ－400/90开门装置⑴拧螺丝头：电机（2台） YH112M-6 B5拧头转速 10r/min拧紧力矩 1200N.m拧松力矩 1400N.m⑵提门机构：提门油缸φ125×150mm提门行程 150mm最大提门力 70kN⑶移门机构：移门油缸φ125×2100mm移门行程 2000mm移门速度 10m/min最大关门力 70kN整机电机总功率 165kw适用的电源电压交流；380v整机外形尺寸（长×宽×高） 22894×8200×7705mm设备总重 179吨3.维护规程3.1 定期检查3.1.1 定期(每周)检查钢结构各部连接处的螺栓和焊缝有无松动和裂纹,特别是钢结构主体和走台栏杆, 以便随时修复, 确保安全生产；经常(每班)检查走行、推焦、开门各装置的电动机、减速机、制动器支座、涡流制动器等处的连接螺栓有无松动现象, 发现松动及时处理。

带式输送机技术协议甲方：山西翼城首旺煤业有限责任公司乙方；太原向明机械制造有限责任公司乙方根据甲方提供的煤炭工业太原设计研究院设计的布置图及参数和技术规格要求，为甲方设计制造11台带式输送机。

甲、乙双方经友好协商，达成如下协议：一、技术参数1. S2218-102-00带式输送机（DTII型）：型号DTL80/28.5/75S 数量：一台参数：带宽B=800mm、运量Q=285t/h、带速V=1.6m/s、斜长L=169.336m、水平长Lh=165.3m 倾角β=8-18-0°、提升高度H=27m功率N=75KW U=380V胶带：EP200 800*5(3+1.5) L =360m拉紧形式：垂直重锤拉紧电机型号：YB2-280S-4 N=75KW U=380V B3 数量：1件带制动轮液力偶合器型号：YOXIIzsj450 数量：1件减速器型号：DCYNZ315-31.5（带逆止，面对减速器输出轴看，逆时针）速比i=31.5 数量：1件液压推杆制动器型号：YWZ5-315/80 U=380V 数量：1件合金橡胶清扫器P型 DT3EJP4 数量：1件合金橡胶清扫器H型 DT3EJH4 数量：1件2. S2218-301-00 带式输送机（DTII型）：型号DTL80/28.5/45S 数量：一台参数：带宽B=800mm、运量Q=285t/h、带速V=1.6m/s、斜长L=87.603m、水平长Lh=85.1m 倾角β=8-17-0°、提升高度H=19.265m功率N=45KW U=380V胶带：EP100 800*5(3+1.5) L =185m拉紧形式：垂直重锤拉紧电机型号：Y2-225M-4 N=45kW U=380V B3 数量：1件带制动轮液力偶合器型号：YOXIIzsj400 数量：1件减速器型号：DCYNZ280-31.5（带逆止，面对减速器输出轴看，顺时针）速比i=31.5数量：1件液压推杆制动器型号：YWZ5-315/80 U=380V 数量：1件合金橡胶清扫器P型 DT3EJP4 数量：1件合金橡胶清扫器H型 DT3EJH4 数量：1件3. S2218-503-00带式输送机（DTII型）：型号DTL80/10/18.5S 数量：一台参数：带宽B=800mm、运量Q=100t/h、带速V=1.6m/s、斜长L=80.593m、水平长Lh=78.658m 倾角β=0-17.6°、提升高度H=15.015m功率N=18.5KW U=380V胶带：EP100 800*5(3+1.5) L=170m拉紧形式：垂直重锤拉紧电机型号：Y2-180M-4 N=18.5kW U=380V B3 数量：1件带制动轮液力偶合器型号：YOXIIzsjz400 数量：1件减速器型号：DCYNZ200-31.5（带逆止，面对减速器输出轴看，顺时针）速比i=31.5 数量：1件液压推杆制动器型号：YWZ5-315/80 U=380V 数量：1件合金橡胶清扫器P型 DT3EJP4 数量：1件合金橡胶清扫器H型 DT3EJH4 数量：1件4. S2218-504-00带式输送机（DTII型）：型号DTL80/10/55S 数量：一台参数：带宽B=800mm、运量Q=100t/h、带速V=2m/s、斜长L=95.118m、水平长Lh=90.741m 倾角β=17.5°、提升高度H=28.607m功率N=55KW U=380V胶带：EP100 800*5(3+1.5) L=196m拉紧形式：垂直重锤拉紧电机型号：Y2-250M-4 N=55kW U=380V B3 数量：1件带制动轮液力偶合器型号：YOXIIzsj400 数量：1件减速器型号：ZSYNZ280-31.5 （带逆止，面对减速器输出轴看，顺时针）速比i=31.5 数量：1件液压推杆制动器型号：YWZ5-315/80 U=380V 数量：1件合金橡胶清扫器P型 DT3EJP5 数量：1件合金橡胶清扫器H型 DT3EJH5 数量：1件5. S2218-701-00带式输送机（DTII型）：型号DTL80/10/18.5S 数量：一台参数：带宽B=800mm、运量Q=100t/h、带速V=1.6m/s、斜长L=70.215m、水平长Lh=68.5m 倾角β=0-17.6°、提升高度H=13.601m功率N=18.5KW U=380V胶带：EP100 800*5(3+1.5) L=150m拉紧形式：垂直重锤拉紧电机型号：Y2-180M-4 N=18.5kW U=380V B3 数量：1件带制动轮液力偶合器型号：YOXIIzsjz400 数量：1件减速器型号：DCYNZ200-31.5（带逆止，面对减速器输出轴看，顺时针）速比i=31.5 数量：1件液压推杆制动器型号：YWZ5-315/80 U=380V 数量：1件合金橡胶清扫器P型 DT3EJP4 数量：1件合金橡胶清扫器H型 DT3EJH4 数量：1件注：序号1～5五台皮带机带宽为800mm，托辊直径504为108mm，其余均为89mm。

关于带式输送机的设计一，圆周驱动力：F uFu=CF H+Fs1+Fs2+Fst式中：C—与机长有关的系数，一般C≮1.02.F H=0.2943L〔q′+q″+(2q。

+q)Cosβ〕(下运时为0.11772L)Fs1=Fε+Fgl对于等长前倾上托辊： Fε=0.08988CεL(q。

+q)Cosβ对于等长前倾下托辊： Fε=0.08851Lq。

CosβCε-槽形系数δ=30° Cε=0.40 δ=35°Cε=0.43δ=45° Cε=0.50导料阻力Fgl=6.867Iv²ρl/v²b² ( Iv=Q/3600*ρ) Fs2=n*Fr+Fa (n为清扫器数量，一个空段≈1.5个头部清扫) 清扫阻力Fr=60000A 卸料阻力 Fa=1500BFst=qgH=qgLSinβ二，输送带张力1，不打滑条件：Fmin≥1.5Fu/eμα-12，垂度条件：GB/T17119-1997(ISO5048:1989)承载段：Smin≥147.15(q+q。

)回程段：Smin≥367.975q。

MT/T467-1996承载段：Smin≥91.97(q+q。

)Cosβ回程段：Smin≥183.94q。

Cosβ3, 传动滚筒（单传动）合力：Fn=Fumax+2Fmin三，功率1，传动滚筒轴功率：P A=F U*V/1000 kw2，电动机功率： GB/T17119-1997 ISO5048:1989⑴电动工况：P M=1.23P A（单电机驱动）P M=1.368P A(多电机驱动)⑵发电工况：P M=P A(单电机驱动) P M=1.14P A (多电机驱动) 3，电动机功率： MT/T467-1996⑴电动工况：P M=1.4145P A(单机驱动) P M=1.5732P A(多机驱动)⑵发电工况：P M=1.15P A ( 单机驱动) P M=1.311P A（多机驱动）四，输送带选择 m≥〔m〕m=Sn/Smax 〔m〕=m。

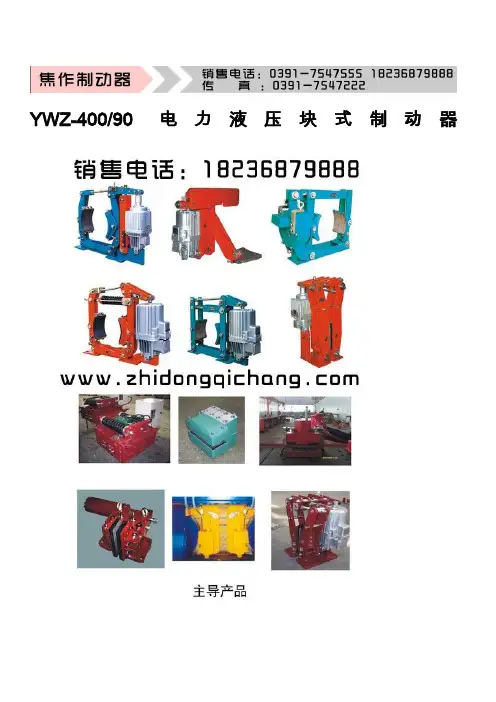

YWZ-400/90电力液压块式制动器
电力液压制动器YWZ-200/25正常工作条件
环境温度-20℃～40℃；
完全相对湿度不大于90%；
在无爆炸危险的介质中，且介质中无足以腐蚀和破坏绝缘的气体和导电尘埃的环境中；
安装地点的海拔高度符合GB755-87标准，适用于三相380V，50Hz交流电源。

电力液压制动器YWZ-300/45
主要技术参数
简要说明：YWZ系列电力液压块式制动器是一种由电力液压推动器驱动的常闭闸瓦式制动器，被广泛用于起重运输、冶金矿山、港口、码头、建筑等机械设备，使机构得以平稳制动的机械制动装置。

YWZ系列电力液压块式制动器:
YWZ-100/18电力液压块式制动器 YWZ-150/25电力液压块式制动器
YWZ-160/25电力液压块式制动器 YWZ-200/25电力液压块式制动器
YWZ-300/25电力液压块式制动器 YWZ-300/45电力液压块式制动器
YWZ-400/45电力液压块式制动器 YWZ-400/90电力液压块式制动器
YWZ-400/125电力液压块式制动器 YWZ-500/90电力液压块式制动器
YWZ-500/125电力液压块式制动器 YWZ-500/180电力液压块式制动器
YWZ-600/125电力液压块式制动器 YWZ-600/180电力液压块式制动器
YWZ-700/180电力液压块式制动器 YWZ-800/320电力液压块式制动器
YWZ技术数据、外形尺寸表（毫米）。

YWZ5电力液压块式制动器广泛用于起重、冶金、矿山、港口、码头、建筑等机械驱动装置的减速和停车制动。

其安装尺寸和制动力矩参数符合JB/T6046-2006标准。

匹配Ed系列推动器性能安全可靠、制动平稳、动作频率高、制动力矩可调。

主要摆动铰点设自润滑轴承，传动效率高、寿命长，在使用过程中始终保持两侧瓦块退距均等，避免因退距不均使一侧制动衬垫浮帖制动轮的现象。

制动弹簧布置在弹簧管内，并在一侧设有制动力矩标尺，调整方便，直观。

可通过增设附加装置实现某些附加功能：手动释放装置释放（开闸）或闭合（闭闸）限位开关，可实现制动器是否正常释放或闭合的信号显示或连锁保护。

采用带下降延时阀的推动器推动，可实现制动器的延时闭合。

使用条件和规程：环境温度: －25℃～＋45℃。

空气相对湿度：≤90%海拔高度：符合GB755-2000标准。

电源：三相交流50Hz·380V. (根据用户要求也生产用于要求可提供60Hz或不同电压的产品。

适应的工作制：连续（S1）和断续（S3-60%）工作制。

二、使用条件1、环境温度-20℃~+50%(低于推动器改为YH-10航空液压油)2、空气相对湿度不大于90%3、一般用于三相交流电源，50HZ，380V；4、海高度符合GB755-87标准；5、在无爆炸危险，且介质中无足以腐蚀金属和破坏绝缘的气体及放电尘埃中；6、YZW、YZW3使用YTI系列推动器，一般适用于垂直工作，倾斜度不超过±去15°三、产品型号及意义四、外形尺寸图五、YWZ5技术数据、外形尺寸表(毫米) 型号匹配推动器 制动力矩 牛顿·米 退距 A b C d D E F G1 G2 H h1 i K M n 重量YWZ5-160/23 Ed23/5 180 0.8 428 65 160 160 14 150 85 144 191 395 132 55 130 110 8 20 YWZ5-200/23 Ed23/5 112-224 1 448 80 160 100 14 165 90 165 195 487 160 55 145 120 15 27 YWZ5-200/30 Ed30/5 140-315 445 33 YWZ5-250/23 Ed23/5 140-224 1.25 503 100 160 250 18 200 100 200 223 553 190 65 180 145 17 38 YWZ5-250/30 Ed30/5 180-315 500 44。

YWZ5-200/30 电力液压块式制动器
YWZ5-200/30电力液压制动器 YWZ5电力液压推杆制动器 YWZ5制动器 YWZ5液压制动器
广泛用于起重、冶金、矿山、港口、码头、建筑等机械驱动装置的减速和泊车制动。

其安装尺寸和制动力矩参数符合JB/T6046-2006尺度。

匹配Ed系列推动器
机能安全可靠、制动平稳、动作频率高、制动力矩可调。

主要摆动铰点设自润滑轴承，传动效率高、寿命长，在使用过程中始终保持两侧瓦块退距均等，避免因退距不均使一侧制动衬垫浮帖制动轮的现象。

制转动簧布置在弹簧管内，并在一侧设有制动力矩标尺，调整利便，直观。

可通过增设附加装置实现某些附加功能：
手动开释装置
开释（开闸）或闭合（闭闸）限位开关，可实现制动器是否正常开释或闭合的信号显示或连锁保护。

采用带下降延时阀的推动器推动，可实现制动器的延时闭合。

使用前提和规程：
环境温度: －25℃～＋45℃。

空气相对湿度：≤90%
海拔高度：符合GB755-2000尺度。

电源：三相交流50Hz·380V. (根据用户要求也出产用于要求可提供60Hz或不同电压的产品。

适应的工作制：连续（S1）和断续（S3-60%）工作制。

高速闸弹簧力怎么定首先设计的制动力是多少要知道你用的是液压推杆制动器么液压推杆制动器上的横杆一共有三个孔，对吧2008-11-26 12:19:43 烟圈戒指bq11.0的设备，转速949，主电机33Kw首先确定用哪一个孔额定输出扭矩你自己不会算？有公式P＝M×w33*1000瓦＝扭矩×实际转速实际转数×2×3.14/60=实际转速算出扭矩了吗注意单位M=350.3184713375796178343949044586实际的转数不是949吧嗯，按900算的对了，电机的额定输出扭矩是350NM电机的最大输出扭矩是多少呢谁都不知道怎么半呢乘一个系数系数是多少呢就算是1.1吧350×1。

1＝385制动器的制动力矩显然要大于385大多少才合适呢需要经验系数经验系数是多少呢1.5385*1.5=578就是说制动力矩必须大于578这样的话，我们选择制动器就有了依据制动器设计的人早就选好了告诉我型号YWZ5-315/E50上边有三或四个孔对50来说，i 400NM ii 500NM iii(iv)630NM 你说用哪一个孔iii(iv)630NM对了，你要看一下，是不是用的那个孔出厂时可能没装在那个孔上iii(iv)的安装刻度是6.5如果不小心刻度指示牌掉了，你就惨了调到这个刻度就可以了调整：旋转拉杆的焊接螺母，使制动瓦抱住制动轮，继续同向旋紧，可以看到右侧的制动器推杆慢慢抬起抬起多少，是个问题制动推杆的最大行程（上下铰点之间）50的是573开闸后，推杆会达到这个尺寸如果你拧螺丝的时候抬多了，他还是抬这个高度可是实际行程小了，你的闸开度就可能不够50推杆最小间距是440抬起后，上下铰点之间的距离必须大于440所以一般只需要抬起一点点，大于440一点就可以了然后调弹簧到刚才说的刻度上6.5然后接通电源，让推动器推杆抬起，看瓦和制动轮两侧的间隙是否相等左右制动臂下的顶丝用于调整两侧间隙是否相等（看瓦的中间）瓦上的顶丝用于调整每个瓦的姿态就是上下间隙要相等这都是在开闸状态下调关闸后，你要看一下制动臂下的顶丝是否有间隙一直顶死，说明闸底座的位置不合适需要加垫，或者抬高电机静态的调整基本就是这样了注意加垫必须用U型垫然后是动态的调整首先是单闸制动试验就是在重上空下或者重下空上试验时，停机，使低速闸不下闸，看看静态下单闸制动是否可靠然后再试动态的，用单闸制动注意不可多试，对减速机不好制动力不够的话，会打滑，应该怎么做你知道其他的事情就是电气的了紧急制动如果太猛的话可能还要把高速闸调小调小多少，试着看但要注意，1.5的系数可不是闹着玩的，1绝对是不行。

I油气、地矿、电力设备管理与技术\ China Science & Technology Overview煤矿架空乘人装置选型设计计算李彦堃(中煤天津设计工程有限责任公司，天津300130)摘要：根据矿井的基本条件，确定架空乘人装置的主要参数；依据架空乘人装置运行工况，对架空乘人装置的主要技术参数进行选型计算；最终根据计算结果选择合适的驱动电机、钢丝绳、制动器等主要部件。

关键词：煤矿；选型；架空乘人装置中图分类号：TD 64 文献标识码：A 文章编号：1671-2064(2020)21-0088-020. 概述架空乘人装置是煤矿井下运人的特殊装备，该设备是 由驱动装置、牵引钢丝绳、托（压）绳轮、乘人装置、张 紧装置、安全保护装置等组成。

通过电动机带动减速机上 的摩擦轮作为驱动装置，采用钢丝绳作为牵引承载。

钢 丝绳靠拉紧装置进行张紧，沿途依托绳轮支撑。

解决了矿 山井下长距离、大垂度运送人员问题，缩短职工上下班时 间，减轻劳动强度，提高工作效率，实现了长时间连续运 输，具有高效、安全易操作、维护量小等特点 ' 是煤矿 井下运送人员的首选设备。

本文根据某煤矿斜巷全长860m ，巷道底板倾角16°, 最大班下井人数120人，进行架空乘人装置选型设计计算。

1. 选型计算1.1运输效率计算Q=3600 x v / A=3600 x 1.12 /15=269 人 /h ，满足使用要求。

式中：v —牵引钢丝绳运行速度，v =1.12m/s ; \一吊 具间距，X =15m 。

1.2最小张力计算预选钢丝绳型号6X 19S -c ()20，单位质量q f l .lykg /m ，公称抗拉强度1670MPa 。

Sm i n =C x q 〇x g = 1000xl.47x9.81 = 144217V式中：C 一钢丝绳的扰度系数，取C =1000 ; g —重力 加速度，取g =9.81m /s 2。
