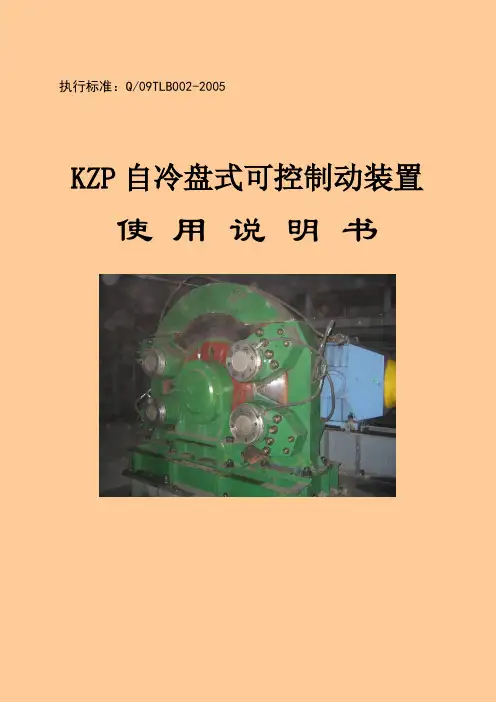

YPZ2 系列电力液压臂盘式制动器 使用说明书

执行标准：Q/09TLB002-2005KZP自冷盘式可控制动装置使用说明书目录1. 概述 (2)2. 装置结构特征与工作原理 (3)3.主要技术参数及安装尺寸 (4)4.制动装置的安装、调整与使用操作 (6)5.注意事项 (8)6.故障分析与排除 (9)7.安全保护装置及事故处理 (9)8.保养与维修 (9)9.运输与贮存 (9)10.开箱及检查 (10)11.订货要求 (10)12.其它事项 (10)1. 概述1.1用途与型号KZP系列自冷盘式可控制动装置主要用于大型机电设备的可控制动停车，特别适用于煤矿井下下运带式输送机的制动与停车，由于其属常闭式结构，因此适合于各种机电设备的定车。

1.2型号意义K ZP - / 制动器数量与型号制动盘直径盘式制动可控1.3主要技术性能(1)与电控装置配合，使大型机电设备的停车减速度保持在0.05-0.3m/s2;(2)系统突然断电时，仍能保证大型机电设备平稳地减速停车；(3)与电控装置配合，在有载工况下具有可控起车性能；(4)液压控制系统采用闭式回路控制，工作可靠性高。

(5)自冷盘式可控制动装置在环境温度为30°C时，每小时制动10次，盘的最高温度远小于150°C。

(6)最大制动力矩不应小于静制动力矩的1.5倍。

1.4适用环境(1)工作环境温度不大于40°C；(2)无显著摇摆和剧烈振动、冲击的场合；(3)无足以锈蚀金属的气体及尘埃的环境；(4)无滴水、漏水的地方；(5)适合煤矿井下要求防爆的场合。

1—电动机；2—联轴器；3—牵引体；4—传动轮；5—联轴器；6—垂直轴减速器；7—制动盘；8—弹簧；9—活塞；10—闸瓦；11—油管图1 制动装置布置图2. 装置结构特征与工作原理2.1 组成自冷盘式可控制动装置主要由制动盘，液压制动器（含活塞、闸瓦、弹簧等），底座，液压站等组成，图1是制动装置在系统中的布置示意图。

它主要由制动盘7和液压制动器（8，9，10）等组成。

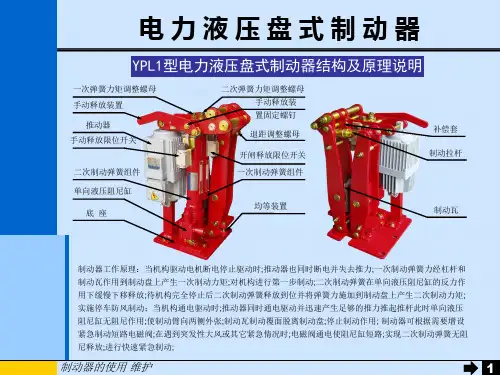

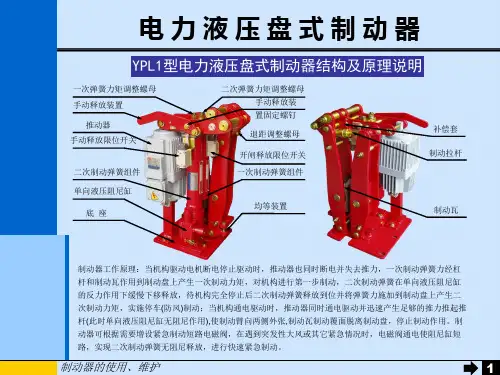

YP1.YP2.YP3系列 SeriesYP11.YP21.YP31.YP32系列 SeriesYP31.YP32系列Series Application:YP Series Electro-hydraulic Disc Brakes are advanced products with high performance and multiple functions. They are maintenance-friendly due to advanced functions applied on them such as automatic shoe clearance balancing and wear-self-compensation device. Various limit switches can provide interlocking protection signal to main machinery PLC. They fit very well for decelerating and stop/braking large-scale modern machines such as loading and unloading machinery, lifting and transporting machinery, metallurgy equipment and mining equipment.■联锁退距均等装置和瓦块自动随位装置(专利技术),使用过程中可始终保持两侧瓦块退距均等且无需调整，完全避免制动衬垫浮贴制动盘的现象。

■主要摆动铰点均设有自润滑轴承，使用过程中无需润滑；传动效率高，动作灵敏，制动器闭合(上闸)时间为0.25~0.4S 。

■无级衬垫摩损自动补偿装置，可使瓦块退距和制动力矩在使用过程中保持恒定，免去经常调整的麻烦。

■力矩可调内置式弹簧，设有力矩标尺。

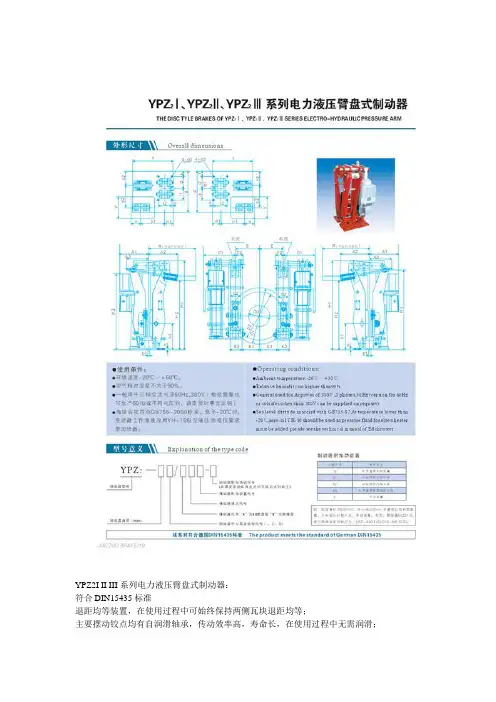

YPZ2I II III系列电力液压臂盘式制动器：
符合DIN15435标准
退距均等装置，在使用过程中可始终保持两侧瓦块退距均等；
主要摆动铰点均有自润滑轴承，传动效率高，寿命长，在使用过程中无需润滑；
制动弹簧布置在方形弹簧管内；并在一侧设有制动力矩标尺，制动力矩直接显示，调整方便直观；
无石棉制动衬垫为插装式，更换方便快捷；
制动衬垫磨损自动补偿装置，可使瓦块退距和制动器力矩在使用过程中保持恒定；
可通过增设附加装置实现某些附加功能；
手动释放装置；
释放或闭合限位开关，可实现制动器是否正常释放或闭合的信号显示；
制动衬垫磨损极限位开关，可实现制动衬垫磨损到极限时的自动信号显示；
采用带延时阀的Ed系列推动器，可实现制动器的延时闭合，制动平稳。

YPZ2I II III电力液压臂盘式制动器：
使用条件：
环境温度-20°C~~+50°C;
空气相对湿度不大于90%；
一般用于三相交流电源50HZ,380v;
海拔高度符合GB755-2000标准，低于-20°时，推动器工作油液改用YH-10航空液压油。

户外雨雪侵蚀或有腐蚀性气体和介质应采用防腐性产品。

1.概述YWZ2、YWZB、YWZ3、YWZ4、YWZD系列电力液压块式制动器（以下简称制动器），适用于三相交流、频率为50HZ、电压为380V或(60HZ、460V)的电网中（特殊情况应在订货时指明）使用。

主要用于各种起重、皮带运输、港口装卸及冶金等机械中各种机构的减速和停车制动。

制动器的工作条件应符合JB6406.2-92及样本中的有关规定。

制动器的结构如图2-1所示，其工作原理如下：当机构断电，停止工作时，制动器的驱动装置—推动器也同时断电(或延时断电)，停止驱动（推力消除），这时制动弹簧的弹簧力通过两侧制动臂传递到制动瓦上，使制动覆面产生规定的压力，并建立规定的制动力矩，起到制动作用；当机构通电驱动时，制动器的推动器也同时通电驱动并迅速产生足够的推力推起推杆，迫使制动弹簧进一步压缩，制动臂向两侧外张，使制动瓦制动覆面脱离制动轮，消除制动覆面的压力和制动力矩，停止制动作用。

制动器具有瓦块自动随位、退距自动均等特点。

根据用户需要，可增设各种限位（联锁）开关。

它往往是现代化起重运输及高效装卸设备所必须的。

限位开关的作用是给司机室（控制室）或PLC控制提供制动器的某些特定状态的监控（故障显示）或联锁保护信号。

比如：开闭闸限位开关可向控制室提供制动器是否正常开闸或闭闸的信号显示，也可通过它来进行某些联锁保护，闭闸限位开关一般不常用；手动开闸限位开关是为了操作安全而设置的，当手动开闸装置处于开闸状态时，限位开关将对主机进行自动联锁，此时主机是不能开动的，从而确保操作安全。

限位开关的型号一般为WL双路限位开关（日本Omron产品）或3SE3 120-OF、3SE3 120-OGG.H.K)(按西门子许可证生产的产品)等，也可由用户选定。

制动器还可根据需要增设手动释放装置及其安全联锁开关，当电网因故障或其它原因停电时，需要开闸释放制动器，可通过用手动释放装置进行松闸和控制。

其操作方法见图2-1，只需将手动杠杆向上扳起即可。

一、性能与用途盘式制动器是靠碟形弹簧产生制动力，用油压解除制动，制动力沿轴向作用的制动器。

盘式制动器和液压站、管路系统配套组成一套完整的制动系统。

适用于码头缆车、矿井提升机及其它提升设备，作工作制动和安全制动之用。

其制动力大小、使用维护、制动力调整对整个提升系统安全运行都具有重大的影响，安装、使用单位必须予以重视，确保运行安全。

盘式制动器具有以下特点：1、制动力矩具有良好的可调性；2、惯性小，动作快，灵敏度高；3、可靠性高；4、通用性好，盘式制动器有很多零件是通用的，并且不同的矿井提升机可配不同数量相同型号的盘式制动器；5、结构简单、维修调整方便。

二、结构特征与工作原理1、盘式制动器结构(图1)盘式制动器是由盘形闸(7)、支架(10)、油管(3)、(4)制动器信号装置(8)、螺栓(9)、配油接头(11)等组成。

盘形闸(7)由螺栓(9)成对地把紧在支架(10)上，每个支架上可以同时安装1、2、3、4对甚至更多对盘形闸，盘形闸的规格和对数根据提升机对制动力矩的大小需求来确定。

2、盘形闸结构(图2)盘形闸由制动块（1）、压板(2)、螺钉(3)、弹簧垫圈(4)、滑套(5)、碟形弹簧(6)、接头(7)、组合密封垫(8)、支架(9)、调节套(10)、油缸(11)、油缸盖(12)、盖(13)、放气螺栓(17)、放气螺钉(19)、O形密封圈(20)、Yx密封圈(21)、螺塞(22)、Yx密封圈(23)、压环(24)、活塞(25)、套筒(26)、联接螺钉(27)、键(28)及其它副件、标件等组成。

3、制动器限位开关结构（图3）制动器限位开关由弹簧座(1)、弹簧(2)、滑动轴(3)、压板(6)、开关盒(7)、螺栓M4x45(9)、轴套(11)、盒盖(14)、螺钉M4X10(17)、微动开关JW-11(20)、支座板(23)、导线BVR(24)、装配板(29)及其它副件、标件等组成。

4、盘式制动器的工作原理（图4）盘式制动器是靠碟形弹簧预压力制动，油压解除制动，制动力沿轴向作用的制动器。

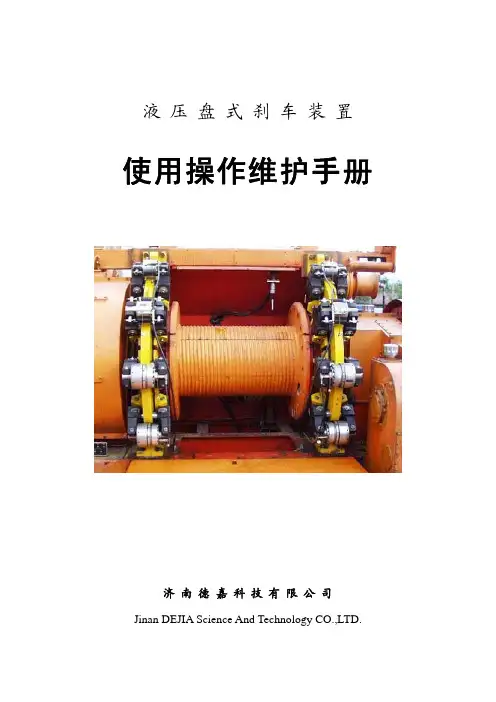

司钻岗位课件开发液压盘式刹车安装、使用一、结构与性能简介液压盘式刹车装置是一种适用于各种石油钻机的绞车滚筒刹车装置。

它由液压动力源、刹车盘、液控部分、安装在支架上的工作钳（常开）、安全钳（常闭）组、管路总成等组成。

液压动力源由电机－恒压变量柱塞泵总成（两套）、电机－加油滤油泵总成、手动应急泵总成、高压蓄能器总成（10L两套）、阀组总成、管路总成等组成。

在正常工作中, 一套电机－恒压变量柱塞泵总成工作，另一台备用。

刹车盘可根据需要，作成自然冷却或强制风冷或强制水冷型式的刹车盘。

液控部分又分为电子刹把部分和机械刹把部分。

电子刹把部分由液控阀组、气控阀组、操纵开关、电缆等组成，液控阀组和气控阀组安装在液压站内，操纵开关安装在司钻房内的操作台上。

机械刹把部分由工作刹车阀、紧急刹车阀、驻车开关、阀组、管路总成等组成，其全部安装在司钻房内的操作箱上。

液控部分为绞车提供一个大小可调的控制刹车和紧急刹车以及驻车刹车，当接收到防碰气信号时，其回路即自动实现紧急刹车。

工作钳（常开）、安全钳（常闭）组由支架、常开钳缸、常闭钳缸、连杆、拉杆、闸鞋、闸瓦、销轴等组成。

当工作钳不供油时（放油），常开钳缸内置弹簧使其活塞杆缩回，钳头张开，闸瓦脱离刹车盘，处于开闸状态。

当工作钳供油的时，常开钳缸活塞杆伸出，钳头合拢，闸瓦紧贴刹车盘，随着供油压力的升高，常开钳缸输出的力随之增大，闸瓦施加到刹车盘上的摩擦力也随之增大，从而为绞车提供一个大小可调的刹车控制。

当安全钳供油时，常闭钳缸油压瞬间升高到系统设定压力，常闭钳缸的活塞受力位移压缩其内置碟型弹簧，使其活塞杆缩回，钳头张开，闸瓦脱离刹车盘，处于开闸状态，当安全钳放油的时，其内置碟型弹簧的复位力使常闭钳缸活塞受力反向位移，活塞杆伸出，钳头合拢，闸瓦刹死刹车盘，系统压力设定的高与低和闸瓦与刹车盘间隙的大与小就决定了安全钳刹车力的大小。

工作刹车手柄只控制工作钳，驻车刹车手柄只控制安全钳，紧急刹车手柄同时控制工作钳和安全钳使其同时刹车，当接收到防碰气信号时，工作钳和安全钳同时进行刹车。

液控盘式刹车装置使用操作维护手册川油广汉宏华有限公司CHUAN YOU GUANGHAN HONGHUA CO.LTD二零零三年八月目录1、简介 ---------------------------------------------------------------------------12、主要性能参数 ---------------------------------------------------------------23、工作原理与结构特征 ------------------------------------------------------34、安装 ---------------------------------------------------------------------------115、调试 ---------------------------------------------------------------------------156、操作规程 ------------------------------------------------------------------- -187、维护与保养 ------------------------------------------------------------------208、故障检修 ---------------------------------------------------------------------259、关键元器件的拆装与更换 ------------------------------------------------2610、推荐备件清单 ---------------------------------------------------------------31一、简介液压盘式刹车装置由三部分组成：制动执行机构、液压站及操作台，它们之间用液压管线连接。

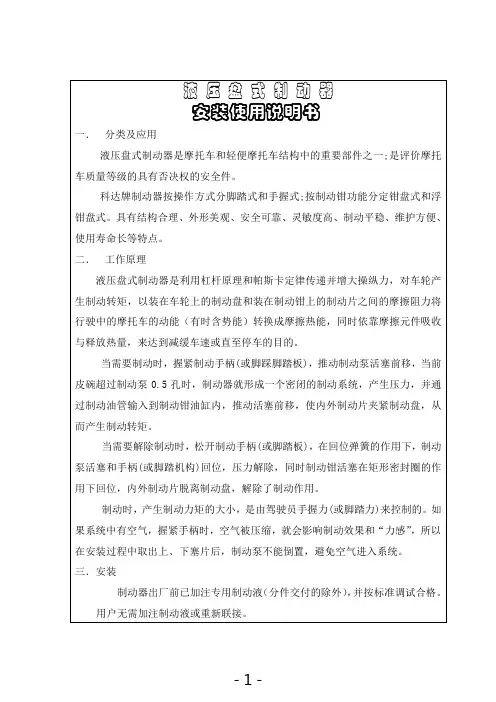

电力液压盘式制动器使用说明电力液压盘式制动器（Electric Hydraulic Disc Brake）是一种常用的制动装置，主要用于各种大型机械设备的制动系统和传动系统中。

该制动器通过液压传动和电动控制，保证设备的安全停车和稳定运行。

以下是电力液压盘式制动器的使用说明：一、使用前准备：1.确保电源正常，并接通电源。

2.检查液压油箱的液位，确保在正常工作范围内，并进行必要的液压油补充或更换。

3.检查制动盘的磨损情况，若磨损过大需要及时更换。

二、操作步骤：1.开启电源，打开控制台上的电源开关。

2.打开泵站上的液压控制阀，使液压油进入制动器的液压缸。

3.使用控制器或脚踏板等设备，向制动器发送制动信号，开始制动过程。

4.当需要停止制动时，断开制动信号，制动器自动松开制动。

如果制动器没有自动松开，需要检查控制系统是否正常工作，并进行维修或更换。

5.在停车前，先保持制动器处于制动状态，再关闭电源，断开液压控制阀，确保制动器已完全松开。

三、注意事项：1.在制动器长时间不使用时，应定期检查制动器及相关设备的状态，确保其正常工作。

若发现异常，应及时清洁、维修或更换。

2.若制动器发出异常噪音、温度升高等情况，应立即停止使用，并进行维修、更换等处理。

3.在制动器工作过程中，尽量避免超载或恶劣工作环境，以免影响制动器性能和寿命。

4.定期检查制动器的制动盘和制动片的磨损情况，若发现磨损严重，应及时更换。

5.制动器使用过程中，应保持设备周围的清洁，避免杂物进入制动器内部，影响制动效果。

四、维护保养：1.定期检查制动器的液压油，若发现污秽或减少，应及时更换。

2.定期检查制动器的密封件，如发现破损或老化，应及时更换。

3.定期检查制动器的电控部件，如发现异常，应及时调整或更换。

4.定期检查制动器的制动盘和制动片，如发现磨损严重，应及时更换。

5.定期清洁制动器的外部，确保制动器的正常散热和工作效果。

总之，电力液压盘式制动器具备制动力大、稳定性好、响应速度快等优点，因此在各类大型机械设备中得到广泛应用。

盘式制动器使用说明书盘式制动器使用说明书盘式制动器使用说明书目录一、性能与用途.1二、结构特征与工作原理..1三、安装与调整..4四、使用与维护..9五、润滑...12六、特别警示...13七、故障原因及处理方法...12附图1：盘式制动器结构图...15附图2：盘形闸结盘式制动器使用说明书目录一、性能与用途 (1)二、结构特征与工作原理 (1)三、安装与调整 (4)四、使用与维护 (9)五、润滑 (12)六、特别警示 (13)七、故障原因及处理方法 (12)附图1：盘式制动器结构图 (15)附图2：盘形闸结构图 (16)附图3: 制动器限位开关结构图 (17)附图4: 盘式制动器的工作原理图 (18)附图5: 盘式制动器安装示意图 (19)附图6: 制动器信号装置安装示意图 (20)一、性能与用途盘式制动器是靠碟形弹簧产生制动力，用油压解除制动，制动力沿轴向作用的制动器。

盘式制动器和液压站、管路系统配套组成一套完整的制动系统。

适用于码头缆车、矿井提升机及其它提升设备，作工作制动和安全制动之用。

其制动力大小、使用维护、制动力调整对整个提升系统安全运行都具有重大的影响，安装、使用单位必须予以重视，确保运行安全。

盘式制动器具有以下特点：1、制动力矩具有良好的可调性；2、惯性小，动作快，灵敏度高；3、可靠性高；4、通用性好，盘式制动器有很多零件是通用的，并且不同的矿井提升机可配不同数量相同型号的盘式制动器；5、结构简单、维修调整方便。

二、结构特征与工作原理1、盘式制动器结构(图1)盘式制动器是由盘形闸(7)、支架(10)、油管(3)、(4)制动器信号装置(8)、螺栓(9)、配油接头(11)等组成。

盘形闸(7)由螺栓(9)成对地把紧在支架(10)上，每个支架上可以同时安装1、2、3、4对甚至更多对盘形闸，盘形闸的规格和对数根据提升机对制动力矩的大小需求来确定。

2、盘形闸结构(图2)盘形闸由制动块（1）、压板(2)、螺钉(3)、弹簧垫圈(4)、滑套(5)、碟形弹簧(6)、接头(7)、组合密封垫(8)、支架(9)、调节套(10)、油缸(11)、油缸盖(12)、盖(13)、放气螺栓(17)、放气螺钉(19)、O形密封圈(20)、Yx密封圈(21)、螺塞(22)、Yx密封圈(23)、压环(24)、活塞(25)、套筒(26)、联接螺钉(27)、键(28)及其它副件、标件等组成。
