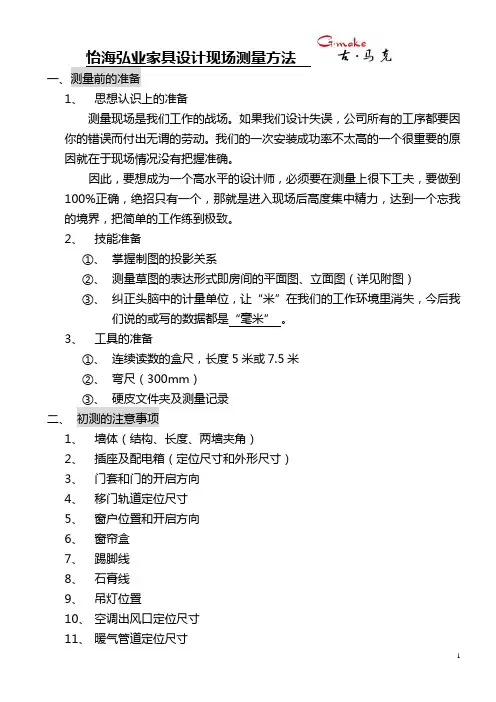

怡海弘业家具设计现场测量方法一、测量前的准备1、思想认识上的准备测量现场是我们工作的战场。
如果我们设计失误，公司所有的工序都要因你的错误而付出无谓的劳动。
我们的一次安装成功率不太高的一个很重要的原因就在于现场情况没有把握准确。
因此，要想成为一个高水平的设计师，必须要在测量上很下工夫，要做到100%正确，绝招只有一个，那就是进入现场后高度集中精力，达到一个忘我的境界，把简单的工作练到极致。
2、技能准备①、掌握制图的投影关系②、测量草图的表达形式即房间的平面图、立面图（详见附图）③、纠正头脑中的计量单位，让“米”在我们的工作环境里消失，今后我们说的或写的数据都是“毫米”。
3、工具的准备①、连续读数的盒尺，长度5米或7.5米②、弯尺（300mm）③、硬皮文件夹及测量记录二、初测的注意事项1、墙体（结构、长度、两墙夹角）2、插座及配电箱（定位尺寸和外形尺寸）3、门套和门的开启方向4、移门轨道定位尺寸5、窗户位臵和开启方向6、窗帘盒7、踢脚线8、石膏线9、吊灯位臵10、空调出风口定位尺寸11、暖气管道定位尺寸12、检修口定位尺寸13、报警器定位尺寸14、地面结构15、墙内的暗藏管线定位尺寸三、复尺测量的内容1、在3个不同高度的水平截面上测量内墙的长度与形状，这3个高度大约是0、900、1500、（以地面为±0）,见图：2、顶的高度3、门框线的位臵尺寸4、初测时与客户商定的改动项目。
四、防止测量错误的10个方法一个人只要认真测量就不会出错吗？回答是否定的，人不是神仙，肯定会出错误，我们必须要有正确的方法，要用这些方法去减少或发现我们的错误。
1、提前画好尺寸线，第一时间写数据到达现场以后，我们要把需要采集的数据的尺寸线全部画出来，测量完一个数据以后，立即写在尺寸线上，这样有两个好处①此时人的大脑对这个数据的记忆最清晰，如果现画尺寸线再写数据，这个数据在大脑中的记忆会变的模糊，容易出错。
②可以提高工作效率，在一个时间段内重复同一个动作频率会最快。
定制衣柜现场测量指导及注意事项为规范设计师现场测量标准，降低量尺错误及方便现场安装，降低经济损失的风险等问题，请各设计师认真阅读并熟悉以下事项。
一、量尺前首先和客户进行良好的沟通，先问客户具体哪些地方要做柜子，弄清客户对产品需求和用途，查看现场环境是否有影响柜子设计的尺寸、功能等，当客户现场情况与所设计产品产生不符或有隐患时；应从专业角度给予给客户解释和有效沟通，而不应一味迎合和隐瞒，让客户真正感受到我们设计人员确实在为他服务，当现场装修基层结构不合理时，应提醒客户是否整改装修基层结构，让客户的基层结构最终确定后再进行后期复尺，量尺后对量尺的现场结构拍照，方便画图时回忆现场和保留证据。
（由于手机内存有限，建议回来后转到电脑保存，每个客户图纸和图片一个文件夹）二、首次量尺后了解清楚客户对每个柜子的要求，结合自己量的尺寸，对于客户的要求是否都可以满足，如果不能满足现场就做出专业的解释，不应含糊不清的进行下单生产，不因销售和客户影响而明知而违反常规设计，应从专业角度与客户沟通，而客户又强烈违规生产，应告知客户的所产生后果，同时在相关图纸上特别标注让其签字认可，规避风险，这样有利于后期的确图，甚至设计方案确图时不需要任何的修改。
三、安装中如遇设计问题产生而无法进行顺利安装时，应主动和现场安装人员了解情况，如客户在施工现场发现问题，应主动友好安慰客户，尽快告知客户到现场协商解决，而不应一味推脱和作无效沟通，如遇特殊客户，可以请求相关部门人员配合协调处理，让客户感觉在重视此事，从而要把握好也是客户给予的第二次改正机会。
四、测量细节及注意事项：案例一：单边靠墙式壁柜1.衣柜长度躲开开关面板及空调检修回风口，以最小尺寸减去至少20mm左右为衣柜尺寸（复尺时以现场开关孔为准）；上面无吊顶做过门柜时，以实际测量总长度为准，测量时注意净量量靠上的点，并且注意门洞高度，躲开门套线定下柜高度；2.开关面板不允许安装在柜子侧板上，如客户强烈有此要求，必须在图纸上备注清楚：留线长度、客户自行接线、背后挡线盒的美观及存在安全隐患等问题，否则由此造成的问题自行承担；3.当衣柜无法躲开空调检修口时，柜体必须把整个检修口遮住，在顶板上开孔后，建议再配一块活层用螺丝固定于开口处，保证美观与方便检修，不能够柜体压住一部分的回风口或检修口；4.衣柜的高度测量点如上图黑点所示，当柜子顶线为板式（平板）时，柜子完成高度为：实际测量高度最大值减去地板厚度再预留（3-5）mm，当柜子顶线为欧式造型顶线时, 柜子完成高度为：实际测量高度的最小值减去地板厚度再预留（5-10）mm；特别提醒：当客户的地板为打龙骨的实木地板时，以门槛石为地面水平标准，并在图纸上备注清楚。

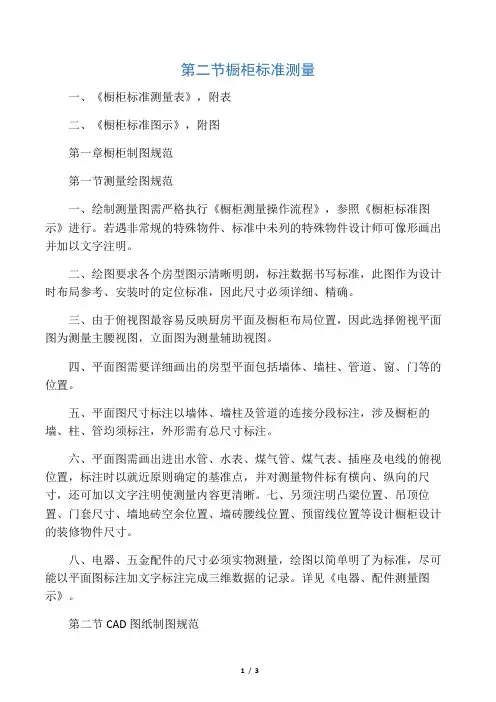

第二节橱柜标准测量一、《橱柜标准测量表》，附表二、《橱柜标准图示》，附图第一章橱柜制图规范第一节测量绘图规范一、绘制测量图需严格执行《橱柜测量操作流程》，参照《橱柜标准图示》进行。
若遇非常规的特殊物件、标准中未列的特殊物件设计师可像形画出并加以文字注明。
二、绘图要求各个房型图示清晰明朗，标注数据书写标准，此图作为设计时布局参考、安装时的定位标准，因此尺寸必须详细、精确。
三、由于俯视图最容易反映厨房平面及橱柜布局位置，因此选择俯视平面图为测量主腰视图，立面图为测量辅助视图。
四、平面图需要详细画出的房型平面包括墙体、墙柱、管道、窗、门等的位置。
五、平面图尺寸标注以墙体、墙柱及管道的连接分段标注，涉及橱柜的墙、柱、管均须标注，外形需有总尺寸标注。
六、平面图需画出进出水管、水表、煤气管、煤气表、插座及电线的俯视位置，标注时以就近原则确定的基准点，并对测量物件标有横向、纵向的尺寸，还可加以文字注明使测量内容更清晰。
七、另须注明凸梁位置、吊顶位置、门套尺寸、墙地砖空余位置、墙砖腰线位置、预留线位置等设计橱柜设计的装修物件尺寸。
八、电器、五金配件的尺寸必须实物测量，绘图以简单明了为标准，尽可能以平面图标注加文字标注完成三维数据的记录。
详见《电器、配件测量图示》。
第二节CAD图纸制图规范一、单个图框（单页A4图纸）中最多两张图，首张图纸必须有平面图或为单独平面图，并以A、B、C立面图顺序依次排列。
二、平面图上标注A、B、C等方向的图标，图下方注明平面布置图。
同时在相应的立面图下方上标注A、B、C立面。
三、平面图需要详细的画出房型平面包括墙体、墙柱、管道、窗、门等的位置。
四、平面图需画出地柜、吊柜、台面、电器、装修物件、装饰物件的俯视位置，特殊柜体、电器需用中文标注。
五、平面图尺寸标注以墙体、墙柱及管道的连接分段标注，涉及橱柜的墙、柱、管均须标注，外形需有总尺寸标注。
六、平面图的封管板要给出封管板的外形尺寸和封管板相对位置关系。

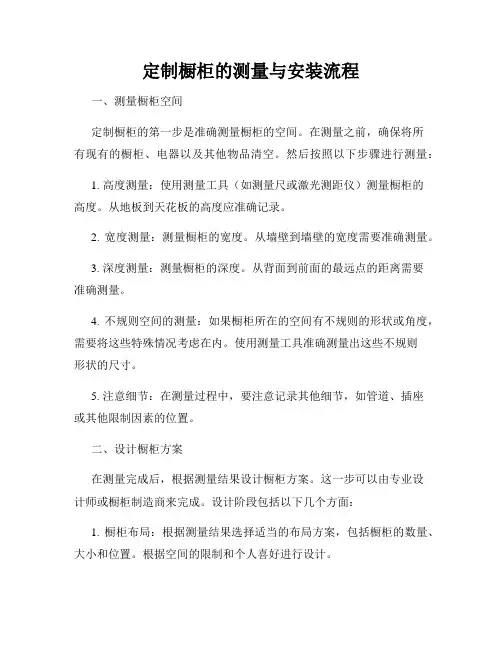

定制橱柜的测量与安装流程一、测量橱柜空间定制橱柜的第一步是准确测量橱柜的空间。
在测量之前，确保将所有现有的橱柜、电器以及其他物品清空。
然后按照以下步骤进行测量：1. 高度测量：使用测量工具（如测量尺或激光测距仪）测量橱柜的高度。
从地板到天花板的高度应准确记录。
2. 宽度测量：测量橱柜的宽度。
从墙壁到墙壁的宽度需要准确测量。
3. 深度测量：测量橱柜的深度。
从背面到前面的最远点的距离需要准确测量。
4. 不规则空间的测量：如果橱柜所在的空间有不规则的形状或角度，需要将这些特殊情况考虑在内。
使用测量工具准确测量出这些不规则形状的尺寸。
5. 注意细节：在测量过程中，要注意记录其他细节，如管道、插座或其他限制因素的位置。
二、设计橱柜方案在测量完成后，根据测量结果设计橱柜方案。
这一步可以由专业设计师或橱柜制造商来完成。
设计阶段包括以下几个方面：1. 橱柜布局：根据测量结果选择适当的布局方案，包括橱柜的数量、大小和位置。
根据空间的限制和个人喜好进行设计。
2. 材料和颜色的选择：选择合适的橱柜材料和颜色。
考虑到耐用性、易清洁性和整体风格，选择适合自己的材料和颜色。
3. 附件和功能：确定所需的附件和功能，如抽屉、内置照明、储物架等。
根据个人需求和使用习惯进行定制。
三、下单与生产在橱柜方案确定后，可以向制造商下单并进行生产。
下单与生产阶段包括以下几个步骤：1. 选择制造商：根据个人需求和预算选择合适的橱柜制造商。
选择可靠的供应商，并了解其制造能力和交货时间。
2. 提供详细信息：将橱柜方案的详细信息提供给制造商，包括尺寸、材料、颜色以及其他附件和功能要求。
3. 质量检查：在生产之前，进行质量检查以确保橱柜的制造符合要求。
可以要求制造商提供样本或参观工厂进行验证。
4. 生产与交货：制造商开始生产橱柜，并按约定的交货时间将橱柜送至指定地点。
确保安排好安装的时间和地点。
四、安装橱柜在橱柜交付后，进行橱柜的安装。
橱柜安装可以请专业团队来完成，或者根据个人技能自行安装。
