石灰石中氧化钙和氧化镁含量测定

石灰石中氧化钙氧化镁含量的分析石灰石是一种含有大量氧化钙（CaO）和氧化镁（MgO）的矿物，在建筑业、冶金行业、化学工业等领域有广泛应用。

准确分析石灰石中氧化钙和氧化镁的含量对于产品质量的控制和质量改进至关重要。

本文将介绍石灰石中氧化钙和氧化镁含量的分析方法，包括化学分析法、光谱分析法和仪器分析法。

一、化学分析法1.酸解法：将样品与稀酸（如盐酸）反应，使氧化钙和氧化镁转化为可溶性的氯化钙和氯化镁。

然后，用比色法或重量法测定氯化钙和氯化镁的含量，从而推算出氧化钙和氧化镁的含量。

2.碳酸化法：将样品与一定量的二氧化碳反应，生成碳酸钙和碳酸镁。

然后，用滴定法测定剩余的二氧化碳的含量，从而计算出氧化钙和氧化镁的含量。

3.碱度法：用稀盛碱溶液滴定石灰石样品，通过溶液酸碱度的变化来推算出氧化钙和氧化镁的含量。

以上三种化学分析法都是传统的分析方法，虽然操作简单，但准确度稍低，需要大量的化学试剂和时间。

为了提高分析结果的准确性和效率，人们逐渐采用光谱分析法和仪器分析法。

二、光谱分析法1.紫外-可见光谱法：石灰石中的氧化镁和氧化钙都能在一定波长范围内吸收光线。

通过测量样品对光线的吸光度，可以推算出氧化钙和氧化镁的含量。

这种方法无需溶解样品，操作简单，且测定速度快。

但是，此方法需要专业仪器，对操作人员的要求较高。

2.傅里叶变换红外光谱法（FTIR）：用FTIR仪器测定石灰石中氧化钙和氧化镁的光谱特性，再根据氧化钙和氧化镁的标准光谱图，计算样品中的含量。

这种方法具有准确度高、操作简单、检测速度快等优点。

三、仪器分析法1.X-射线荧光光谱法（XRF）：XRF仪器能够测定石灰石中各种元素的含量。

通过测量样品吸收和发射的X射线能谱，可以得到氧化钙和氧化镁的含量。

这种方法适用于测量多种样品和大批量样品，具有高准确度和高安全性。

2.原子吸收光谱法（AAS）：AAS仪器通过测量石灰石中氧化钙和氧化镁原子在不同波长下的吸收程度，从而推算出其含量。

快速、准确检测石灰石中氧化钙、氧化镁含量方法的探究【摘要】通过高温碱溶试样络合滴定法、盐酸直溶试样络合滴定法、盐酸直溶试样电位滴定法检测石灰石中氧化钙、氧化镁含量的对比试验，三种方法均能准确测定石灰石中的氧化钙、氧化镁含量。

电位滴定技术在石灰石的氧化钙、氧化镁含量检测中快速、准确，工作效率高。

【关键词】石灰石；氧化钙；氧化镁；电位滴定技术茂名热电厂#5、6机组的脱硫装置于2007年底投入运行，入厂石灰石粉中的氧化钙、氧化镁含量测定采用高温碱溶试样络合滴定法检测，在检测中，发现该方法存在不足。

2009年1月，试验性地采用盐酸直溶试样络合滴定法进行石灰石粉中的氧化钙、氧化镁含量的测定，提高了检测速度，但该检测方法还不够完善。

2011年1月，采用盐酸直溶试样电位滴定法检测，试验证明，该方法效果良好，于是，在茂名热电厂得到推广应用。

1 高温碱溶试样络合滴定法检测方法及存在不足1.1 方法提要将石灰石粉试料置于预先盛有棍合熔剂（1份硼酸+2份无水碳酸钠）的铂坩锅中，混匀。

将铂坩锅置于炉温低于300℃的高温炉中.将炉温逐渐升至950～1000℃熔融10min，取出，冷却。

置于烧杯中，加75mL（1+1）盐酸，低温加热浸出熔块，冷却至室温。

定容250mL。

取20mL试液，以三乙醇胺掩蔽铁、铝、锰等离子，在强碱介质中，以钙指示剂作指示剂，用EDTA标准溶液滴定氧化钙量。

另取20mL试液，以三乙醇胺掩蔽铁、铝、锰等离子，在氨性缓冲溶液中，以酸性铬蓝K和萘酚绿B作混合指示剂，用EDTA标准液摘定氧化钙、氧化镁含量。

1.2 存在不足及原因分析在检测中发现高温碱溶试样方法存在分解试样需要时间长、耗能高、浪费大量试剂、步骤多，且杂容易引起偶然误差等缺点，不适用于电厂大批量分析石灰石中氧化钙、氧化镁的含量。

高温碱溶试样的目的是将不溶于水的碳酸钙、碳酸镁转化为可溶的钙、镁离子，石灰石的主要成分是碳酸钙、碳酸镁，极易溶于（1+1）盐酸溶液，我们认为直接用（1+1）盐酸溶液分解试样可以减少分解试样时间。

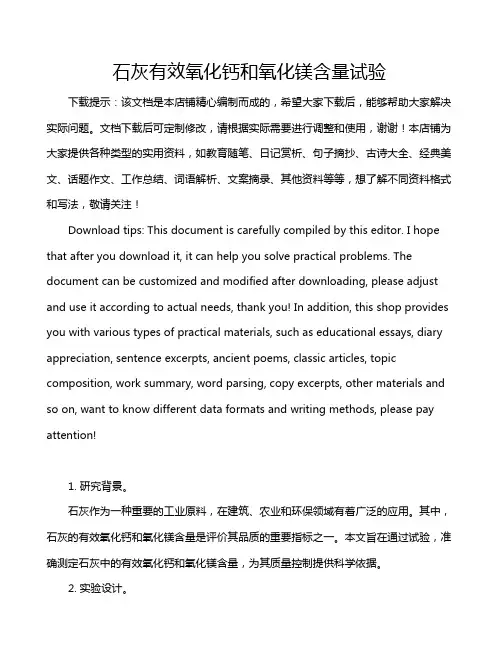

石灰有效氧化钙和氧化镁含量试验下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!1. 研究背景。

石灰作为一种重要的工业原料，在建筑、农业和环保领域有着广泛的应用。

石灰中有效氧化镁和氧化钙含量试验记录
试验目的：
研究石灰中有效氧化镁和氧化钙的含量，探索石灰材料的质量和性能。

实验设备：
1.石灰样品
2.显微镜
3.高精度天平
4.显色剂
5.试管
6.玛瑙研钵
7.玻璃棒
8.绞龙器
9.烘箱
实验步骤及观察记录：
1.取一定量的石灰样品，将其放入玛瑙研钵中；
2.使用玻璃棒将石灰样品绞碎成粉末状，并搅拌均匀；
3.将绞碎后的石灰样品称取一定质量，记录称重结果；
4.将所称的石灰样品倒入试管中，再加入一定量的水，用玻璃棒搅拌
均匀；
5.将试管中的溶液过滤，收集滤液；
6.将滤液中的氧化镁和氧化钙含量测定。

观察记录及数据记录：
1.称取的石灰样品质量为10g；
2. 溶液过滤后，得到的滤液量为30ml；
3.根据测定结果，滤液中的氧化镁含量为3g/L，氧化钙含量为12g/L。

实验结果分析：
根据实验数据分析得出，该石灰样品的有效氧化镁含量为0.03g，氧
化钙含量为0.12g。

结论：
通过对石灰中有效氧化镁和氧化钙含量的测定，我们得出了该石灰样
品的含量为0.03g/10g（0.3%）的氧化镁和0.12g/10g（1.2%）的氧化钙。

这为进一步研究石灰材料的性能和应用提供了参考和依据。

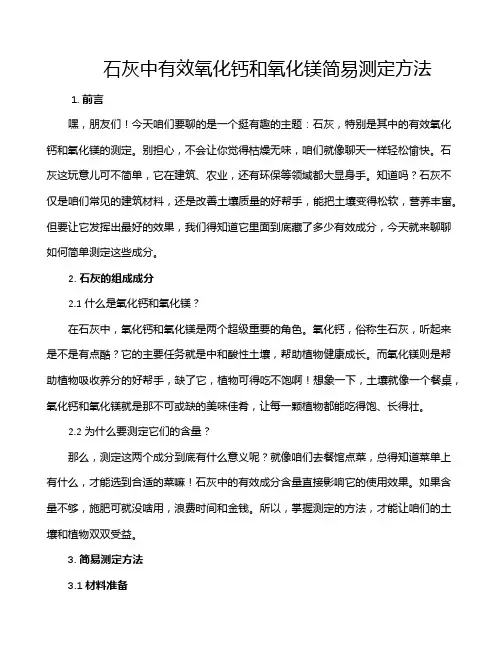

石灰中有效氧化钙和氧化镁简易测定方法1. 前言嘿，朋友们！今天咱们要聊的是一个挺有趣的主题：石灰，特别是其中的有效氧化钙和氧化镁的测定。

别担心，不会让你觉得枯燥无味，咱们就像聊天一样轻松愉快。

石灰这玩意儿可不简单，它在建筑、农业，还有环保等领域都大显身手。

知道吗？石灰不仅是咱们常见的建筑材料，还是改善土壤质量的好帮手，能把土壤变得松软，营养丰富。

但要让它发挥出最好的效果，我们得知道它里面到底藏了多少有效成分，今天就来聊聊如何简单测定这些成分。

2. 石灰的组成成分2.1 什么是氧化钙和氧化镁？在石灰中，氧化钙和氧化镁是两个超级重要的角色。

氧化钙，俗称生石灰，听起来是不是有点酷？它的主要任务就是中和酸性土壤，帮助植物健康成长。

而氧化镁则是帮助植物吸收养分的好帮手，缺了它，植物可得吃不饱啊！想象一下，土壤就像一个餐桌，氧化钙和氧化镁就是那不可或缺的美味佳肴，让每一颗植物都能吃得饱、长得壮。

2.2 为什么要测定它们的含量？那么，测定这两个成分到底有什么意义呢？就像咱们去餐馆点菜，总得知道菜单上有什么，才能选到合适的菜嘛！石灰中的有效成分含量直接影响它的使用效果。

如果含量不够，施肥可就没啥用，浪费时间和金钱。

所以，掌握测定的方法，才能让咱们的土壤和植物双双受益。

3. 简易测定方法3.1 材料准备好了，接下来我们要进入正题啦！测定石灰中有效氧化钙和氧化镁其实并不复杂，准备的材料也不多。

咱们只需要：一份石灰样品、稀盐酸、清水、烧杯、试管和一些常见的实验工具。

嘿，别被这些工具吓着，咱们只是做个小实验，轻松点儿就好。

3.2 实验步骤好啦，准备好了吗？让咱们开始吧！首先，取一小勺石灰样品放到烧杯里。

然后，慢慢加入稀盐酸，看看会发生什么神奇的反应！这时候你会看到气泡冒出来，哇哦，感觉像在做魔法一样！这个气泡其实就是二氧化碳，表明石灰中的氧化钙正在和盐酸反应。

等气泡不再冒出来后，咱们就知道氧化钙的含量差不多测好了。

接着，加入清水把反应后的溶液稀释，接下来就是测定氧化镁了。

石灰有效氧化钙和氧化镁简易测定方法石灰是一种常见的化学物质，主要成分是氧化钙（CaO）。

而氧化钙和氧化镁（MgO）都是常用的氧化剂，在实验室中常用于测定某些化学物质的含量。

测定方法一般采用滴定法。

滴定法是一种常见的定量分析方法，通过滴定剂与待测物质发生化学反应，从而确定待测物质的含量。

在测定氧化钙和氧化镁的含量时，一般是将它们与酸反应产生盐类，然后用酸碱滴定法测定所生成的盐类的含量。

对于氧化钙的测定，常用的滴定剂是盐酸。

首先将待测样品与过量的盐酸反应生成氯化钙，然后用酸碱滴定法测定生成的氯化钙的含量。

具体操作步骤如下：1. 称取一定量的待测样品，加入适量的盐酸中进行反应。

2. 将反应混合物进行加热，使反应充分进行。

3. 将反应混合物冷却至室温，然后用酸碱滴定法进行滴定。

常用的指示剂是酚酞或溴酚蓝，滴定终点为溶液颜色由红变黄。

4. 记录滴定所耗的滴定液的体积，根据滴定液的浓度计算出样品中氧化钙的含量。

对于氧化镁的测定，常用的滴定剂是硫酸。

测定方法与氧化钙类似，具体操作步骤如下：1. 称取一定量的待测样品，加入适量的硫酸中进行反应。

2. 将反应混合物进行加热，使反应充分进行。

3. 将反应混合物冷却至室温，然后用酸碱滴定法进行滴定。

常用的指示剂是甲基橙或溴酚绿，滴定终点为溶液颜色由黄变红。

4. 记录滴定所耗的滴定液的体积，根据滴定液的浓度计算出样品中氧化镁的含量。

需要注意的是，在进行滴定时应注意滴定液的浓度、滴定速度和反应温度等因素，以确保测定结果的准确性。

此外，由于石灰和氧化镁常用于建筑材料中，因此在工业生产中也需要对石灰和氧化镁的含量进行测定，以确保产品的质量。

石灰有效氧化钙和氧化镁的简易测定方法主要采用滴定法，通过滴定剂与待测物质发生反应，从而确定其含量。

这种方法简单易行，准确度较高，广泛应用于化学分析和工业生产中。

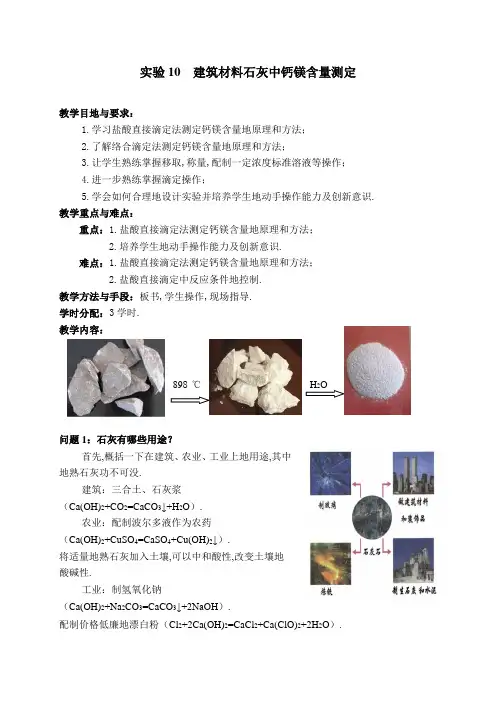

实验10 建筑材料石灰中钙镁含量测定教学目地与要求：1.学习盐酸直接滴定法测定钙镁含量地原理和方法；2.了解络合滴定法测定钙镁含量地原理和方法；3.让学生熟练掌握移取,称量,配制一定浓度标准溶液等操作；4.进一步熟练掌握滴定操作；5.学会如何合理地设计实验并培养学生地动手操作能力及创新意识. 教学重点与难点：重点：1.盐酸直接滴定法测定钙镁含量地原理和方法；2.培养学生地动手操作能力及创新意识.难点：1.盐酸直接滴定法测定钙镁含量地原理和方法；2.盐酸直接滴定中反应条件地控制.教学方法与手段：板书,学生操作,现场指导.学时分配：3学时.教学内容：898℃问题1：石灰有哪些用途？首先,概括一下在建筑、农业、工业上地用途,其中地熟石灰功不可没.建筑：三合土、石灰浆（Ca(OH)2+CO2=CaCO3↓+H2O）.农业：配制波尔多液作为农药（Ca(OH)2+CuSO4=CaSO4+Cu(OH)2↓）.将适量地熟石灰加入土壤,可以中和酸性,改变土壤地酸碱性.工业：制氢氧化钠（Ca(OH)2+Na2CO3=CaCO3↓+2NaOH）.配制价格低廉地漂白粉（Cl2+2Ca(OH)2=CaCl2+Ca(ClO)2+2H2O）.问题2：石灰地主要成分有哪些？石灰地主要成分是氧化钙（CaO）,其次为氧化镁（MgO）.问题3：建筑用石灰有哪些？建筑用石灰有：生石灰（块灰）,生石灰粉,熟石灰粉（又称建筑消石灰粉、消解石灰粉、水化石灰）和石灰膏等几种形态.问题4：测定石灰中钙镁含量地意义？根据石灰中钙、镁含量地高低,可以判断石灰地质量等级,并根据其含量计算其参加量,有效地利用资源.问题5：测定石灰中钙镁含量地方法有哪些？测钙地方法:配位滴定法、酸碱滴定法（返滴定法和直接滴定法）、间接滴定法.配位滴定法：酸碱滴定法：1、返滴定法：用过量地盐酸标准溶液直接滴在碳酸钙样品上,剩余地盐酸用标准氢氧化钠溶液滴定；2、直接滴定法：T0811-1994.(p35)间接滴定法：将CaCO3转化为CaC2CO4后,用H2SO4溶解,再用KMnO4标准溶液滴定,把C2O42-氧化为CO2,当把C2O42-氧化完全后,滴入地KMnO4溶液不再褪色.测镁地方法:配位滴定法问题6:直接滴定法测定石灰中钙镁含量地原理？测钙：石灰加水,加酚酞,用盐酸滴定至红色消失（30s不变红）为终点.测钙镁：石灰加水,加酚酞,用盐酸滴定至红色消失（5min不变红）为终点.问题7：直接滴定法测定石灰中钙镁含量地用品？1、仪器：电子天平、电炉、容量瓶、酸式滴定管、量筒等.2、试剂：盐酸（0.5mol·L－1、1mol·L－1）、碳酸钠、石灰样品、酚酞（0.5g酚酞溶于50mL95%地乙醇中）、甲基橙（0.1%水溶液）.问题8：直接滴定法测定石灰中钙镁含量地步骤？1．有效氧化钙地测定：1.1 配制盐酸溶液（0.5mol·L－1）：将42mL浓盐酸稀释至1L.1.2 标定盐酸溶液地浓度：称取0.8—1.0g(精确至0.0001g)已在180℃烘干2h地碳酸钠（优级纯）,记录为m（g）,置于锥形瓶中,加100mL水使其完全溶解；然后加入2~3滴0.1%甲基橙指示剂,记录滴定管中待标定盐酸溶液地体积为V1,用盐酸溶液滴定至溶液由黄色变为橙红色；将溶液加热至微沸,并保持微沸3min,然后放在冷水中冷却至室温,如果此时橙红色变为黄色,再用盐酸滴定至溶液出现稳定橙红色为止,记录滴定管中盐酸溶液地体积V2,V2、V1地差值即为盐酸溶液地消耗量V（mL）.盐酸溶液地浓度C=m/(V×0.053) （mol·L－1）1.3 测定石灰中有效氧化钙地含量：称取0.8—1.0g(精确至0.0001g)地石灰样品,记录为m1,放入锥形瓶中,加入50mL水,震荡15min,用水冲洗锥形瓶内壁,加入2~3滴酚酞指示剂,记录滴定管中待标定盐酸溶液地体积为V3,用已标定地盐酸溶液滴定（滴定速度以每秒2~3滴为宜）至溶液粉红色消失,并在30s内不再变红为终点,记录滴定管中盐酸溶液地体积V4,V4、V3地差值即为盐酸溶液地消耗量V5（mL）.有效氧化钙地含量X（%）=（V5×C×0.028）÷m1×1002．有效氧化钙和氧化镁地测定：2.1 配制盐酸溶液（1mol·L－1）：将83mL浓盐酸稀释至1L.2.2 标定盐酸溶液地浓度：称取1.5—2.0g(精确至0.0001g)已在180℃烘干2h地碳酸钠（优级纯）,记录为m（g）,置于锥形瓶中,加100mL水使其完全溶解；然后加入2~3滴0.1%甲基橙指示剂,记录滴定管中待标定盐酸溶液地体积为V1,用盐酸溶液滴定至溶液由黄色变为橙红色；将溶液加热至微沸,并保持微沸3min,然后放在冷水中冷却至室温,如果此时橙红色变为黄色,再用盐酸滴定至溶液出现稳定橙红色为止,记录滴定管中盐酸溶液地体积V2,V2、V1地差值即为盐酸溶液地消耗量V（mL）.盐酸溶液地浓度C=m/(V×0.053) （mol·L－1）2.3 测定石灰中有效氧化钙和氧化镁地含量：称取0.8—1.0g(精确至0.0001g)地石灰样品,记录为m1,放入锥形瓶中,加入150mL水,加热5min但不要使液体沸腾,放入冷水中迅速冷却.加入2~3滴酚酞指示剂,记录滴定管中待标定盐酸溶液地体积为V3,用已标定地盐酸溶液滴定（滴定速度以每秒2~3滴为宜）至溶液粉红色消失,并在5min内不再变红为终点,记录滴定管中盐酸溶液地体积V4,V4、V3地差值即为盐酸溶液地消耗量V5（mL）.有效氧化钙和氧化镁地含量X（%）=（V5×C×0.028）÷m1×100实验中应注意地问题：1、碳酸钠和石灰样品应烘干.2、配制盐酸溶液时应注意安全.3、测定有效氧化钙、氧化镁地含量时,滴定速度不宜过快,否则测定结果偏高.4、氧化镁分解缓慢,如果氧化镁含量高,则到达到达终点地时间会很长,从而增加了空气中二氧化碳地作用时间,影响测定结果.因此,在测定石灰中有效氧化钙和氧化镁地含量时,如果滴定过程超过半小时,测定结果只能作参考.结果与讨论：1、根据测定结果,评定所测石灰地质量等级.（GB 1595-79）2、分析影响测定结果地原因.课外学习网站：1、/b/16485549.html2、/view/57393cc9da38376baf1fae5a.html3、/p-379320167.html4、/download/explain.php?fileid=25606378&page=15、/view/e7b77c4d852458fb770b5662.html6、/view/15337d5f312b3169a451a4e3.html知识拓展：1、GB/T 3286.1-2012 石灰石、白云石化学分析方法氧化钙量和氧化镁量地测定2、JTG E51-2009：T0811-2009、T0812-209、T0813-20093、什么是碱-集料反应？碱-集料反应(Alkali-Aggregate Reaction, AAR)是指混凝土中地碱与集料中地碱活性成分发生化学反应,生成膨胀物质使混凝土内部产生自膨胀应力,造成混凝土开裂破坏,从而大大缩短混凝土建筑物地使用寿命,预防和抑制碱-集料反应是国内外混凝土界研究地重要领域之一.能力训练：测定蛋壳中钙镁含量.问题1：蛋壳中地主要成分有哪些？问题2：用哪种方法测定比较简单？问题3：测定中需要地实验用品有哪些？问题4：测定地原理是什么？问题5：设计一个简单地实验步骤.参考资料：1、/view/d9afd97b31b765ce050814c5.html2、/view/c32d477f168884868762d63e.html3、/view/ff777646be1e650e52ea9979.html4、/view/06c5c8e36294dd88d0d26b1b.html5、/view/09b26a5f69eae009581becd2.html素质提升：查阅资料,分析比较测定石灰中有效氧化钙和氧化镁地含量时络合滴定和盐酸直接滴定地优缺点.。

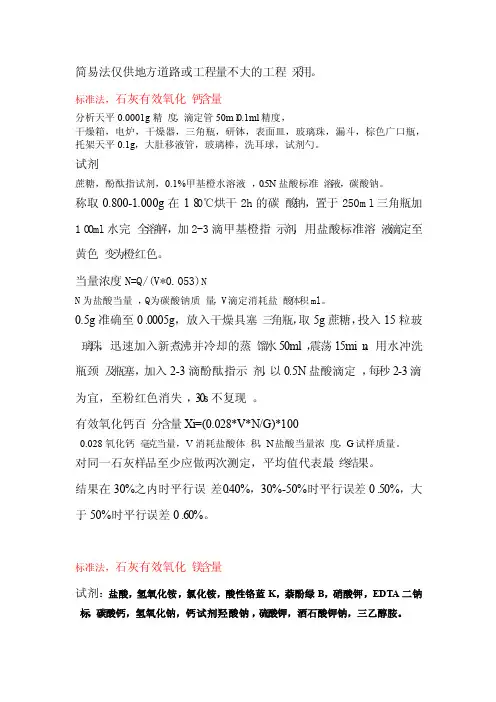

简易法仅供地‎方道路或工程‎量不大的工程‎采用。

标准法，石灰有效氧化‎钙含量分析天平0.0001g精‎度，滴定管50m‎l0.1ml精度，干燥箱，电炉，干燥器，三角瓶，研钵，表面皿，玻璃珠，漏斗，棕色广口瓶，托架天平0.1g，大肚移液管，玻璃棒，洗耳球，试剂勺。

试剂蔗糖，酚酞指试剂，0.1%甲基橙水溶液‎，0.5N盐酸标准‎溶液，碳酸钠。

称取0.800-1.000g在1‎80℃烘干2h的碳‎酸钠，置于250m‎l三角瓶加1‎00ml水完‎全溶解，加2-3滴甲基橙指‎示剂，用盐酸标准溶‎液滴定至黄色‎变为橙红色。

当量浓度N=Q/(V*0.053)NN为盐酸当量‎，Q为碳酸钠质‎量，V滴定消耗盐‎酸体积ml。

0.5g准确至0‎.0005g，放入干燥具塞‎三角瓶，取5g蔗糖，投入15粒玻‎璃珠，迅速加入新煮‎沸并冷却的蒸‎馏水50ml‎，震荡15mi‎n，用水冲洗瓶颈‎及瓶塞，加入2-3滴酚酞指示‎剂，以0.5N盐酸滴定‎，每秒2-3滴为宜，至粉红色消失‎，30s不复现‎。

有效氧化钙百‎分含量Xi=(0.028*V*N/G)*1000.028氧化钙‎毫克当量，V消耗盐酸体‎积，N盐酸当量浓‎度，G试样质量。

对同一石灰样‎品至少应做两‎次测定，平均值代表最‎终结果。

结果在30%之内时平行误‎差0.40%，30%-50%时平行误差0‎.50%，大于50%时平行误差0‎.60%。

标准法，石灰有效氧化‎镁含量试剂：盐酸，氢氧化铵，氯化铵，酸性铬蓝K，萘酚绿B，硝酸钾，EDTA二钠‎标，碳酸钙，氢氧化钠，钙试剂羟酸钠‎，硫酸钾，酒石酸钾钠，三乙醇胺。

1:10盐酸将1‎体积盐酸密度‎1.19，以10体积蒸‎馏水稀释。

氢氧化铵-氯化铵缓冲剂‎:67.5g氯化铵溶‎于300ml‎无二氧化碳蒸‎馏水加浓氨水‎（0.90）570ml，用水稀释至1‎000ml。

酸性铬蓝K-萘酚绿B（1:2）混合指示剂：称取0.3g酸性铬蓝‎K和0.75g萘酚绿‎B与50g已‎在105℃烘干的硝酸银‎混合研细，并保存于棕色‎广口瓶。

.石灰石粉化验分析方法（氧化钙、氧化镁）方法提要：硼砂混合剂熔融，熔融物以硝酸加热浸取。

试样置于铂坩埚中以碳酸钾-化验试剂：小℃）中烘2）混合剂：先将碳酸钾放在干燥几天，硼砂放在烘箱（-硼砂（1+1105碳酸钾的重量，将碳酸钾与无水硼砂在玛瑙研钵中研细，混匀后贮存于茶色磨：1时后，然后按1 口瓶中。

6体积的水混合。

）：将1体积的硝酸与硝酸（1+6 制备步骤：硼砂混合剂混匀，再以少许熔剂清洗玻璃棒，碳酸钾-0.5g试样于铂坩埚中，加2g称取约℃下并铺于试样表面。

盖上坩埚，从低温开始逐渐升高温℃至气泡停止发生后，在950-100分钟，然后用坩埚钳夹持铂坩埚旋转，使熔融物均匀地附于铂坩埚的内壁。

冷3-5继续熔融）的烧杯中，并继续1+6却至室温后将铂坩埚及盖一并放入加热至微沸的盛有100ml硝酸（最后将溶液冷却至室温，再用水清洗铂坩埚及盖，保持其微沸的状态，直至熔融物完成分解。

容量瓶定容，摇匀后供化验使用。

移入250ml 氧化钙的测定方法提要1为指CMP2%）掩蔽硅酸，三乙醇胺掩蔽铁、钼，以在PH大于12的溶液中，以氟化钾（标准溶液直接滴定钙。

钙离子与钙黄绿素生成络合物为绿色荧光，钙黄绿EDTA示剂，用素为橘红色，因此滴定终点时绿色荧光消失，而呈现橘红色。

2试验试剂1+1）盐酸（水中）溶于氟化钾（KF.2H2O100ml2%氟化钾：将2g 体积的水混合体积的三乙醇胺与21三乙醇胺（1+2）：将CMP 指示剂：1g钙黄绿素+1g甲基百里香酚蓝+0。

2g酚酞+5g在105℃烘过的硝酸钾研磨细，存于磨口瓶中。

20%NaOH溶液0.002mol/l EDTA标准溶液3分析步骤准确吸取待测溶液25.00ml，放入100ml烧杯中，加5ml盐酸及5ml2%氟化钾溶液，并放置1 / 2 .指示剂，加入氢氧化CMP，加4ml三乙醇胺及适量的2分钟以上，然后用水稀释至200ml0.002 mol/l EDTA），用钾溶液调节溶液出现绿色荧光后再过量7-8ml（此时溶液PH大于12 标准溶液滴定至溶液绿色荧光消失（而呈现酒红色）。

石灰有效氧化钙和氧化镁简易测定的原理咱来说说石灰有效氧化钙和氧化镁简易测定这档子事儿哈。

你看哈，石灰就像是我们生活中的一个小魔术道具，而有效氧化钙和氧化镁就是这个魔术的关键秘密啦！那这个简易测定呢，就好比是我们解开这个魔术秘密的钥匙。

想象一下，我们就像是一群好奇的探险家，要去探索石灰这个神秘世界里的秘密。

有效氧化钙和氧化镁在石灰里可重要啦，它们决定着石灰的质量和性能呢。

那怎么去找到它们呢？嘿嘿，这就需要一些特别的方法啦。

就好像我们找宝藏一样，得有特定的线索和工具。

我们通过一些化学反应，让石灰里的有效氧化钙和氧化镁现形。

这可不是随随便便就能做到的哦，得小心翼翼地操作，就跟呵护宝贝似的。

比如说，我们把石灰和一些特定的试剂混合在一起，然后观察发生的变化。

这就好像是一场精彩的表演，石灰和试剂就是舞台上的主角，它们的互动会给我们带来惊喜。

要是操作不当，那可就看不到这场精彩表演啦！这可不像做饭，盐放多了下次少放点就行。

这得全神贯注，不能有一丝马虎。

而且啊，这个过程中还得有耐心，不能着急。

就跟钓鱼似的，得等着鱼儿上钩，可不能这边刚下钩那边就想拉起来。

咱再想想，要是没有这个简易测定，那我们怎么知道石灰好不好用呢？那不就跟闭着眼睛走路一样，容易摔跟头呀！所以说呀，这个石灰有效氧化钙和氧化镁简易测定可太重要啦！它能帮我们把关石灰的质量，让我们在使用石灰的时候心里有底。

咱可别小看了这个小小的测定，它背后蕴含着大大的学问呢！就像一颗小小的星星，也能在夜空中闪闪发光。

通过这个简易测定，我们能更好地了解石灰，更好地利用它。

这就像是给我们的建筑、工程等领域加上了一把可靠的锁，让一切都更加稳固、可靠。

总之呢，石灰有效氧化钙和氧化镁简易测定就是我们探索石灰世界的重要途径，是我们保证石灰质量的有力武器。

我们一定要好好掌握这个方法，让石灰为我们的生活和工作带来更多的便利和好处呀！原创不易，请尊重原创，谢谢!。

石灰石中氧化钙、氧化镁的多种测定方法探索发表时间：2020-07-27T06:08:46.815Z 来源：《建筑细部》2020年第10期作者：潘华桥[导读] 石灰石作为电厂脱硫的主要原材料，主要应用在湿法烟气脱硫技术中，而就目前电厂脱硫的技术发展来看，湿法烟气脱硫技术是最为成熟的技术。

河池市产品质量检验所摘要：石灰石作为电厂脱硫的主要原材料，主要应用在湿法烟气脱硫技术中，而就目前电厂脱硫的技术发展来看，湿法烟气脱硫技术是最为成熟的技术。

鉴于此，对石灰石成分的测定法方对于电厂脱硫工艺显得尤其重要。

随着现代化技术和石灰石成分测定技术的发展，石灰石中氧化钙、氧化镁的测定准确定更高，以石灰石作为脱硫的主要原材料可以在很大程度上较少对空气环境的污染。

关键词：石灰石；成分；测定；氧化钙；氧化镁一、引言伴随着空气质量的每况愈下，中央及个地方政府对于空气质量的重视程度也愈来愈高，“蓝天保卫战”在我国彻底打响。

长期以来，以煤资源为主的能源结构使得我国的大气环境质量受到了严重的影响，减少煤燃烧中产生的二氧化硫成为治理控制污染的重要方向，火力发电厂中烟气脱硫收到了社会各界的普遍关注。

目前我国火力发电厂中烟气脱硫大部分以石灰石为主要原材料，而石灰石中氧化钙、氧化镁的含量对于烟气脱硫的成效又有着直接的影响，因此准确的对石灰石中氧化钙、氧化镁含量进行测定对于烟气脱硫意义重大。

二、高温碱溶试样滴定法中氧化钙的测定（一）试验方法概述在PH值大于12的溶液中，用浓度为2%的氟化钾试剂掩蔽硅酸，用三乙醇胺掩蔽铁、钼，以CMP作为指示剂，用EDTA标准溶液直接滴定钙。

钙离子与钙黄绿素会成绿色荧光的络合物，钙黄绿素为橘红色，因此滴定终点时绿色荧光消失，最终呈现为橘红色。

（二）实验所需试剂与仪器在对石灰石中氧化钙含量的测定实验中，指示剂通常会使用CMP指示剂和羟基萘芬蓝。

上文实验中所用的指示剂为CMP指示剂，但在标准JC/T478.2-2013标准中所介绍的指示剂为羟基萘芬蓝。

测定石灰有效氧化钙镁含量及灰剂量1、概述众所周知，石灰能改善土的工程性质，便于施工，也易达到规范要求，并且成本低，故越来越广泛地被应用于公路工程中。

掺灰后土的工程性能大大改观，土的塑性降低，含水量降低，提高了土的强度和稳定性，并大大地缩短了施工周期。

为了有效地控制灰土的质量，就必须能准确地对石灰的有效钙、镁含量和灰剂量进行测定。

2、测试原理及方法由于测定石灰有效钙镁含量和灰剂量的试验方法很多，现仅对〈〈公路工程无机结合料稳定材料试验规程》中的几个常用试验加以剖析。

2.1有效氧化钙的测定（T08011-94）2.1.1测试原理：利用石灰中的氧化钙能溶于蔗糖中，并能与盐酸反应生成蔗糖钙，而氧化镁则与蔗糖反应缓慢的原理，来测定氧化钙的含量。

2.1.2测试的关键点：对0.5N的盐酸标准溶液的配制和标定1 ）其标定过程可用以下化学反应式表示NaCO 3+2HCL2NaCL+2O+C212）盐酸标准溶液的当量浓度的计算公式的由来：由以上化学方程式可知：1摩尔的碳酸钠要消耗2摩尔的盐酸，而碳酸钠的麾尔数为Q/0.106，故盐酸的麾尔数Q/0.053，则其当量也为：Q/0.053c 故其当量浓度N=Q/0.053V （V一为盐酸的消耗的体积）3 ）若计算后N>0.5,则需添加蒸馆水，其量可按下式计算：△ V 水=V（N/0.5-1）1.将石灰试样粉碎，通过1毫米筛孔，用四分法缩分为200克，再用研钵磨细通过0.15毫米筛孔，用四分法缩分为10克左右。

2.将试样在105〜110C的烘箱中烘十1小时然后移于十燥器中冷却。

3.用称量瓶按减量法称取试样约0.2克（准确至1毫克）置于锥形瓶中，迅即加入蔗糖约5在盖于试样表面（以减少试样与空气接触）同时加入玻璃珠约10粒。

接着即加入新煮沸并已冷却的蒸僻水50毫升，立即加盖瓶塞，并强烈摇荡15分钟（注意时间不宜过短）。

4.播荡后开启瓶塞，加入酚猷指示剂2〜3滴，溶液即呈现粉红色，然后用盐酸标准溶液滴定。

石灰中氧化钙氧化镁的测定
发布时间：2011-4-18
石灰中氧化钙氧化镁的测定
1、方法提要：
样品经酸溶后用三乙醇胺掩蔽铁（Ⅲ）、铝（Ⅲ）不分离可直接测定。

2、试剂：
2.1 盐酸浓，（1+1）。

2.2 三乙醇胺溶液（1+1）。

2.3 氢氧化钾溶液（200g/L）。

2.4 K-B指示剂：称0.5g酸性铬蓝K和0.5g萘酚绿B，分别用
（1+1）三乙醇铵溶解并定容到50mL容量瓶中，摇匀备用，然后按1（K）∶2（B）的体积混合摇匀即可，或用0.34g酸性铬蓝K与0.66g 萘酚绿B于烧杯中用100mL三乙醇铵（1+1）溶解摇匀。

2.5 氨水－氯化铵缓冲液（PH=10）用67.5g氯化铵溶于200mL水中，再加570mL氨水加水至1L，混匀。

2.6 Na2EDTA标准溶液。

3、分析步骤：
准确称取0.5000g试样于250mL烧杯中，加入盐酸20mL加热蒸至5mL 小体积后，取下冷却，转入250mL容量瓶中，以水定容，摇匀。

分取50mL上清液于300mL烧杯中，加5mL 三乙醇胺溶液（1+1）放置
5min，加入氢氧化钾溶液20mL，滴加3滴K-B指示剂，用
0.025mol/LNa2EDTA标准溶液滴至溶液由红色变为蓝色为终点即完成对钙的滴定，然后用HCl（1+1）调溶液由蓝－红－蓝－至酒红色后加入氨水－氯化铵缓冲溶液（PH=10）20mL用0.025mol/LNa2EDTA标准溶液滴至溶液由酒红色变成纯蓝色为终点。

计算参见分类文章耐火材料中石灰石、石灰及白云石的测定。

X射线荧光光谱法测定白云石、石灰石中氧化钙、氧化镁和二氧化硅乔蓉郭钢（涟钢质量部）摘要将白云石、石灰石标准样品直接压片，通过灼烧减量对氧化钙、氧化镁和二氧化硅含量进行校正，根据其含量与强度的对应关系绘制校准曲线，建立了X射线荧光光谱测定白云石、石灰石中这3种主要成分的方法。

对一部分试样直接压片测定，同时另一部分试样进行灼烧减量试验，可大大节约标准样品的用量。

灼烧时间试验表明，试样在1100 ℃下灼烧0.5 h就可达到恒重；粒度试验表明，样品粒度大于200目时可消除粒度效应的影响。

用CaO和MgO含量进行基体校正，可消除其对低含量SiO2的影响；采用经验系数法可消除元素间的吸收-增强效应。

精密度试验果表明，氧化钙、氧化镁和二氧化硅测定结果的相对标准偏差（n=8）在0.038%~3.5%之间；对石灰石和白云石标准样品和实际样品进行准确度考察，测定值与认定值或滴定法的测定值一致。

关键词：X射线荧光光谱; 白云石；石灰石；压片法；灼烧减量；氧化钙；氧化镁；二氧化硅白云石和石灰石主要用于炼钢时脱硫、脱磷，可以增加炉渣粘度，净化钢液，还可以起到护炉作用[1]。

有关X射线荧光光谱法测定白云石和石灰石中组分已有报道，已有文献中样品处理一般采用熔融制样[2-5]或灼烧后压片制样[6-10]。

熔融制样相对繁琐，而压片制样较简单，但是试样经灼烧后极易吸收空气中的二氧化碳和水，且吸水能力比硅胶吸水能力还大得多，不容易保存，因此需要耗费大量的标样。

本文根据白云石和石灰石性质比较稳定的特点，取部分试样压片测出含量，再取另一部分试样灼烧计算灼烧减量，通过灼烧减量对直接压片的测定值进行换算以获得氧化钙、氧化镁和二氧化硅的实际含量。

对标准样品和试样进行测定，准确度和精密度均满足要求。

1 实验部分1.1 主要仪器设备及试剂PW2400X射线荧光光谱仪（荷兰帕纳科公司），其中载气为90%氩气-10%甲烷；AL204电子天平（梅特勒-托利多仪器（上海）有限公司）；SX2-5-12箱式电阻炉（长沙实验电炉厂）；YYJ-40半自动压片机（长春科光机电公司）；工业硼酸。
