生料和石灰石氧化钙的快速测定

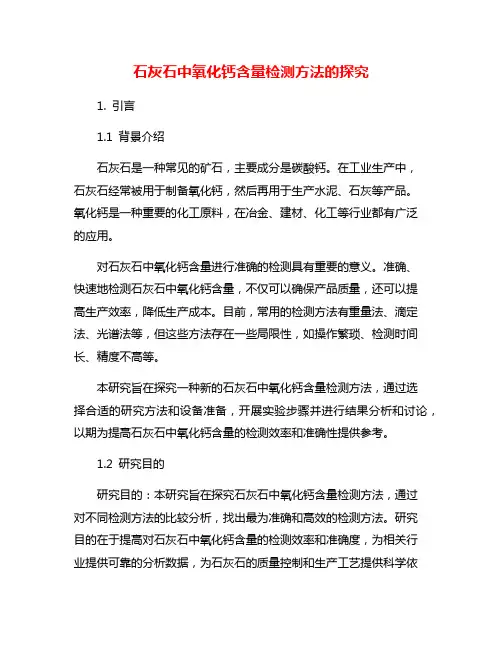

石灰石中氧化钙含量检测方法的探究1. 引言1.1 背景介绍石灰石是一种常见的矿石，主要成分是碳酸钙。

在工业生产中，石灰石经常被用于制备氧化钙，然后再用于生产水泥、石灰等产品。

氧化钙是一种重要的化工原料，在冶金、建材、化工等行业都有广泛的应用。

对石灰石中氧化钙含量进行准确的检测具有重要的意义。

准确、快速地检测石灰石中氧化钙含量，不仅可以确保产品质量，还可以提高生产效率，降低生产成本。

目前，常用的检测方法有重量法、滴定法、光谱法等，但这些方法存在一些局限性，如操作繁琐、检测时间长、精度不高等。

本研究旨在探究一种新的石灰石中氧化钙含量检测方法，通过选择合适的研究方法和设备准备，开展实验步骤并进行结果分析和讨论，以期为提高石灰石中氧化钙含量的检测效率和准确性提供参考。

1.2 研究目的研究目的：本研究旨在探究石灰石中氧化钙含量检测方法，通过对不同检测方法的比较分析，找出最为准确和高效的检测方法。

研究目的在于提高对石灰石中氧化钙含量的检测效率和准确度，为相关行业提供可靠的分析数据，为石灰石的质量控制和生产工艺提供科学依据。

通过本研究的开展，可以为相关领域的研究和实践提供参考和借鉴，推动该领域的发展和进步。

通过研究目的的明确，能够指导研究过程中的实验设计和数据分析，使研究工作更加有针对性和有效性。

【2000字】1.3 研究意义石灰石中氧化钙含量的准确检测对环境保护和资源节约也具有积极的意义。

通过准确检测石灰石中氧化钙含量，可以避免因生产过程中氧化钙含量不足或过量引起的环境污染问题。

对石灰石资源的合理开发利用也可以减少资源浪费，实现资源的可持续利用，促进绿色发展。

研究石灰石中氧化钙含量检测方法的探究具有重要的理论和实践意义，对于推动相关产业的发展，促进资源的合理利用具有积极的意义。

【内容达到要求，共236字】2. 正文2.1 研究方法选择研究方法选择的关键在于确定石灰石中氧化钙含量的检测方法。

对于氧化钙的检测，目前常用的方法包括滴定法、分光光度法和X射线荧光光谱法等。

石灰石中氧化钙含量检测方法的探究石灰石中氧化钙含量的检测方法对于工业生产和质量控制具有重要的意义。

本文将探究石灰石中氧化钙含量的检测方法，包括常用的化学分析方法和仪器分析方法。

化学分析方法是最传统也是最常用的石灰石中氧化钙含量检测方法之一。

以滴定法和酸基滴定法为主要方法。

滴定法是通过在一个反应容器中加入已知浓度的酸性溶液，再逐滴加入石灰石样品溶液，直到反应结束，从而测定氧化钙含量。

这种方法简单易行，但需要较长的操作时间，并且在处理大量样品时耗时费力。

酸基滴定法是在滴定法基础上改进而来，使用酸碱指示剂，使滴定过程更加迅速和准确。

这两种方法都需要使用酸碱指示剂或酸性溶液，需要慎重控制反应条件。

除了化学分析方法外，仪器分析方法也被广泛应用于石灰石中氧化钙含量的检测中。

常见的仪器包括X射线荧光光谱仪、原子吸收光谱仪和红外光谱仪等。

X射线荧光光谱仪通过样品中的元素发射特征X射线进行分析，可以快速测定样品中氧化钙含量，并具有非破坏性的特点。

原子吸收光谱仪则是通过在射入光束中原子吸收特定波长的光线来测定样品中某些元素的含量，适用于含钙物质的分析。

红外光谱仪则是通过分析样品中的红外光谱图，来测定石灰石中氧化钙含量。

这些仪器分析方法具有准确快速的特点，但需要较高的仪器设备和专业人员的操作。

石灰石中氧化钙含量的检测方法包括化学分析方法和仪器分析方法。

化学分析方法简单易行，但操作时间长；而仪器分析方法准确快速，但需要较高的仪器设备和专业操作。

根据具体的分析需求和实际情况，可以选择合适的检测方法进行分析。

希望本文能够对石灰石中氧化钙含量的检测方法有所了解，为相关工作提供参考。

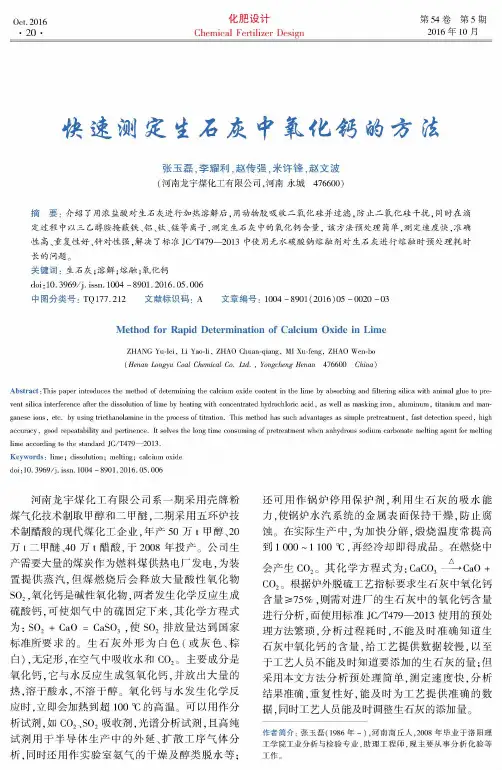

Oct.2016• 20 •化肥设计Chemical Fertilizer Design第54卷第5期2016年10月快連测定生石灰中氧化钙的方法张玉磊，李耀利，赵传强，米许锋,赵文波(河南龙宇煤化工有限公司，河南永城476600)摘要：介绍了用浓盐酸对生石灰进行加热溶解后，用动物肢吸收二氧化硅并过滤，防止二氧化硅干扰，同时在滴定过程中以三乙醇胺掩蔽铁、铝、钦、锰等离子，测定生石灰中的氧化钙含量，该方法预处理简单，测定速度快，准确 性高、重复性好、针对性强，解决了标准JC/T479—2013中使用无水碳酸钠熔融剂对生石灰进行熔融时预处理耗时长的问题。

关键词：生石灰;溶解;熔融；氧化钙doi：10. 3969/j. issn. 1004 - 8901. 2016. 05.006中图分类号：TQ177.212 文献标识码：A 文章编号：1004 -8901 (2016)05 -0020 -03Method for Rapid Determination of Calcium Oxide in LimeZHANG Yu-lei, Li Yao-li, ZHAO Chuan-qiang, MI Xu-feng, ZHAO Wen-bo(Henan Longyu Coal Chemical Co. Ltd., Yongcheng Henan476600 China)Abstract ： This paper introduces the method of determining the calcium oxide content in the lime by absorbing and filtering silica with animal glue to pre­vent silica interference after the dissolution of lime by heating with concentrated hydrochloric acid, as well as masking iron, aluminum, titanium and man­ganese ions, etc. by using triethanolamine in the process of titration. This method has such advantages as simple pretreatment, fast detection speed, high accuracy, good repeatability and pertinence. It solves the long time consuming of pretreatment when anhydrous sodium carbonate melting agent for melting lime according to the standard JC/T479—2013.Keywords；lime；dissolution；melting；calcium oxidedoi：10. 3969/j. issn. 1004 - 8901.2016. 05.006河南龙宇煤化工有限公司系一期采用壳牌粉 煤气化技术制取甲醇和二甲醚，二期采用五环炉技 术制醋酸的现代煤化工企业，年产50万t甲醇、20 万t二甲醚、40万t醋酸，于2008年投产。

水泥厂化验室生料中氧化钙、氧化镁快速测定一、仪器：分析天平（万分之一）磁力搅拌器400ml烧杯电炉表面皿二、溶液：盐酸（1+1）氟化钾溶液（20g/l）三乙醇胺溶液（1+2）CMP指示剂PH10缓冲溶液KB指示剂EDTA标准滴定溶液一、氧化钙的测定方法：1、准确称取0.0500g试样，置于400ml烧杯中。

2、加入少量水并摇动烧杯，使试样分散，慢慢加入5ml 盐酸（1+1），盖上表面皿。

3、把盛试样烧杯置于电炉上，加热至沸并保持微沸2分钟，使试样充分溶解，取下用水冲洗表面皿。

4、加5ml氟化钾溶液（20g/l）摇匀静置2min后，加水稀释至200ml。

5、加5ml三乙醇胺溶液（1+2）及适量的CMP混合指示剂，在搅拌下加入5～8ml氢氧化钠溶液（20g/l），出现绿色荧光。

此时溶液酸度在PH13以上，用EDTA标准滴定溶液滴定至绿色荧光完全消失并呈现红色。

结果计算：Tcao×VcaoCaO= ——————×100Mcao×20其中：CaO——氧化钙含量，％Mcao——试样质量，mgTcao——EDTA标准溶液滴定对氧化钙的滴定度，mg/ml Vcao——滴定时消耗EDTA标准溶液的体积，ml二、氧化镁的测定方法：1、准确称取0.0500g试样，置于400ml烧杯中。

2、加入少量水并摇动烧杯，使试样分散，慢慢加入5ml 盐酸（1+1），盖上表面皿。

3、把盛试样烧杯置于电炉上，加热至沸并保持微沸2分钟，使试样充分溶解，取下用水冲洗表面皿。

4、加5ml氟化钾溶液（20g/l）摇匀静置2min后，加水稀释至200ml，用氨水（2：1）调节PH10。

5、加5ml三乙醇胺溶液（1+2），加入5～7mlPH10缓冲溶液，加入少许KB指示剂，溶液充分搅拌，呈紫红色。

用EDTA标准滴定溶液，快速滴定并搅拌，后慢加并搅拌，溶液有紫红色转为纯兰色为终点。

结果计算：Tmgo×（Vmgo－Vcao×Mmgo÷Mcao）MgO= ——————————————————×100Mmgo×20其中：MgO——氧化钙含量，％Mmgo——试样质量，mgTmgo——EDTA标准溶液滴定对氧化钙的滴定度，mg/ml Vmgo——滴定时消耗EDTA标准溶液的体积，mlMcao——试样质量，mgVcao——滴定时消耗EDTA标准溶液的体积，ml。

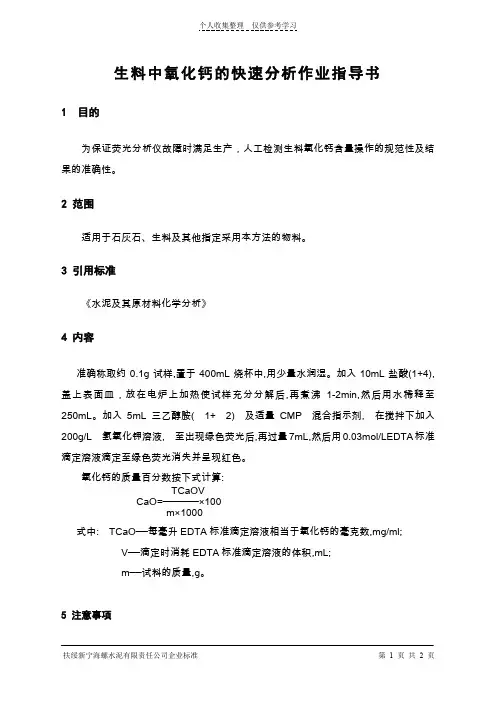

生料中氧化钙的快速分析作业指导书
1 目的
为保证荧光分析仪故障时满足生产，人工检测生料氧化钙含量操作的规范性及结果的准确性。

2 范围
适用于石灰石、生料及其他指定采用本方法的物料。

3 引用标准
《水泥及其原材料化学分析》
4 内容
准确称取约0.1g试样,置于400mL烧杯中,用少量水润湿。

加入10mL盐酸(1+4),盖上表面皿，放在电炉上加热使试样充分分解后,再煮沸1-2min,然后用水稀释至250mL。

加入5mL三乙醇胺(•1+•2)•及适量CMP•混合指示剂,•在搅拌下加入200g/L•氢氧化钾溶液,•至出现绿色荧光后,再过量7mL,然后用0.03mol/LEDTA标准滴定溶液滴定至绿色荧光消失并呈现红色。

氧化钙的质量百分数按下式计算:
TCaOV
CaO=──────×100
m×1000
式中: TCaO──每毫升EDTA标准滴定溶液相当于氧化钙的毫克数,mg/ml;
V──滴定时消耗EDTA标准滴定溶液的体积,mL;
m──试料的质量,g。

5 注意事项
加入氢氧化钾时,不要一次性加入,而是缓慢加入,并充分搅拌,以减少Mg对Ca2+的影响。

5 附则
5.1 本标准由生产品质处起草并归口管理。

5.2 本标准于2005年12月1日首次发布并实施。

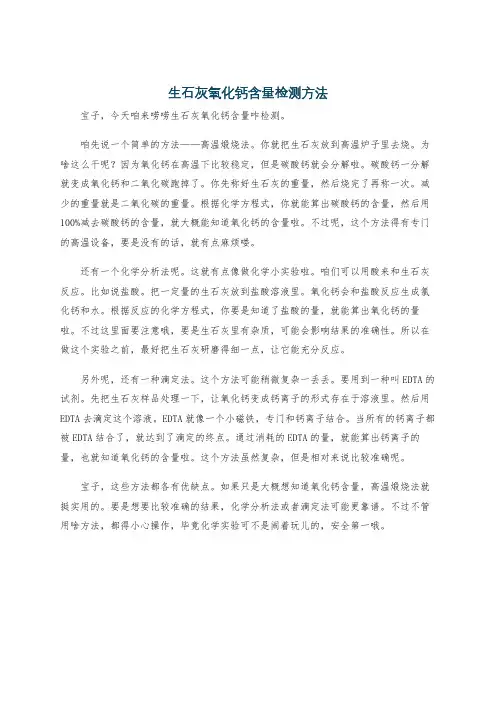

生石灰氧化钙含量检测方法宝子，今天咱来唠唠生石灰氧化钙含量咋检测。

咱先说一个简单的方法——高温煅烧法。

你就把生石灰放到高温炉子里去烧。

为啥这么干呢？因为氧化钙在高温下比较稳定，但是碳酸钙就会分解啦。

碳酸钙一分解就变成氧化钙和二氧化碳跑掉了。

你先称好生石灰的重量，然后烧完了再称一次。

减少的重量就是二氧化碳的重量。

根据化学方程式，你就能算出碳酸钙的含量，然后用100%减去碳酸钙的含量，就大概能知道氧化钙的含量啦。

不过呢，这个方法得有专门的高温设备，要是没有的话，就有点麻烦喽。

还有一个化学分析法呢。

这就有点像做化学小实验啦。

咱们可以用酸来和生石灰反应。

比如说盐酸。

把一定量的生石灰放到盐酸溶液里。

氧化钙会和盐酸反应生成氯化钙和水。

根据反应的化学方程式，你要是知道了盐酸的量，就能算出氧化钙的量啦。

不过这里面要注意哦，要是生石灰里有杂质，可能会影响结果的准确性。

所以在做这个实验之前，最好把生石灰研磨得细一点，让它能充分反应。

另外呢，还有一种滴定法。

这个方法可能稍微复杂一丢丢。

要用到一种叫EDTA的试剂。

先把生石灰样品处理一下，让氧化钙变成钙离子的形式存在于溶液里。

然后用EDTA去滴定这个溶液。

EDTA就像一个小磁铁，专门和钙离子结合。

当所有的钙离子都被EDTA结合了，就达到了滴定的终点。

通过消耗的EDTA的量，就能算出钙离子的量，也就知道氧化钙的含量啦。

这个方法虽然复杂，但是相对来说比较准确呢。

宝子，这些方法都各有优缺点。

如果只是大概想知道氧化钙含量，高温煅烧法就挺实用的。

要是想要比较准确的结果，化学分析法或者滴定法可能更靠谱。

不过不管用啥方法，都得小心操作，毕竟化学实验可不是闹着玩儿的，安全第一哦。

石灰石中氧化钙含量检测方法的探究石灰石是一种重要的建筑材料，广泛应用于建筑、冶金、化工等各个领域。

其中的氧化钙含量是石灰石的重要指标之一，它直接影响着石灰石的应用性能和质量。

对石灰石中氧化钙含量进行准确快速的检测具有重要的意义。

本文将对石灰石中氧化钙含量的检测方法进行探究，通过实验和文献综述，总结出一种准确可靠的检测方法。

一、氧化钙含量的检测方法1. 化学分析法化学分析法是通过化学方法将氧化钙从石灰石中提取出来，然后通过滴定或称量方法进行分析，得到氧化钙的含量。

常用的化学分析方法有盛装氧化钙的硫酸滴定法、重量法、铵铅法等。

这些方法都需要对样品进行破碎、烧结等处理，操作步骤较为复杂，且耗时耗力，不适合快速检测。

2. 光谱分析法光谱分析法是利用物质在特定波长的光下产生吸收、发射或散射现象而进行分析的方法。

常用的光谱分析方法有原子吸收光谱法、荧光光谱法、紫外-可见分光光度法等。

这些方法具有快速、高灵敏度的特点，但设备昂贵、操作技术要求较高，对环境和温度要求严格，不适合于现场快速检测。

3. 仪器分析法仪器分析法是利用仪器设备对石灰石中的氧化钙进行分析的方法。

常用的仪器分析设备有X射线荧光光谱仪、红外光谱仪、核磁共振光谱仪等。

这些方法具有自动化、准确、快速的特点，但设备价格昂贵，不适合于一般实验室和生产现场。

二、新型快速检测方法的探究针对传统的氧化钙含量检测方法存在的不足，迫切需要研发出一种快速、准确、可靠的氧化钙含量检测方法。

在大量实验和文献综述的基础上，结合实际情况，探究出了一种新型的快速检测方法。

1. 碱度滴定法碱度滴定法是利用强酸滴定强碱的原理，将氧化钙从石灰石中滴定出来，通过反应所消耗的酸的体积计算出氧化钙的含量。

该方法操作简便，无需昂贵的仪器设备，适用于生产现场和一般实验室。

具体步骤如下：（1）样品制备：将石灰石样品研磨成粉末，经过筛分，取适量样品。

（2）生成氢氧化钙：将样品放入饱和氢氧化钠溶液中，生成氢氧化钙。

石灰石粉化验分析方法（氧化钙、氧化镁）石灰石粉化验分析方法（氧化钙、氧化镁）方法提要：试样置于铂坩埚中以碳酸钾-硼砂混合剂熔融，熔融物以硝酸加热浸取。

化验试剂：碳酸钾-硼砂（1+1）混合剂：先将碳酸钾放在干燥几天，硼砂放在烘箱（105℃）中烘2小时后，然后按1：1的重量，将碳酸钾与无水硼砂在玛瑙研钵中研细，混匀后贮存于茶色磨口瓶中。

硝酸（1+6）：将1体积的硝酸与6体积的水混合。

制备步骤：称取约0.5g试样于铂坩埚中，加2g碳酸钾-硼砂混合剂混匀，再以少许熔剂清洗玻璃棒，并铺于试样表面。

盖上坩埚，从低温开始逐渐升高温℃至气泡停止发生后，在950-100℃下继续熔融3-5分钟，然后用坩埚钳夹持铂坩埚旋转，使熔融物均匀地附于铂坩埚的内壁。

冷却至室温后将铂坩埚及盖一并放入加热至微沸的盛有100ml硝酸（1+6）的烧杯中，并继续保持其微沸的状态，直至熔融物完成分解。

再用水清洗铂坩埚及盖，最后将溶液冷却至室温，移入250ml容量瓶定容，摇匀后供化验使用。

氧化钙的测定1方法提要在PH大于12的溶液中，以氟化钾（2%）掩蔽硅酸，三乙醇胺掩蔽铁、钼，以CMP为指示剂，用EDTA标准溶液直接滴定钙。

钙离子与钙黄绿素生成络合物为绿色荧光，钙黄绿素为橘红色，因此滴定终点时绿色荧光消失，而呈现橘红色。

2试验试剂盐酸（1+1）2%氟化钾：将2g氟化钾（KF.2H2O）溶于100ml水中三乙醇胺（1+2）：将1体积的三乙醇胺与2体积的水混合CMP指示剂：1g钙黄绿素+1g甲基百里香酚蓝+0。

2g酚酞+5g 在105℃烘过的硝酸钾研磨细，存于磨口瓶中。

20%NaOH溶液0.002mol/l EDTA标准溶液3分析步骤准确吸取待测溶液25.00ml，放入100ml烧杯中，加5ml盐酸及5ml2%氟化钾溶液，并放置2分钟以上，然后用水稀释至200ml，加4ml三乙醇胺及适量的CMP指示剂，加入氢氧化钾溶液调节溶液出现绿色荧光后再过量7-8ml（此时溶液PH大于12），用0.002 mol/l EDTA 标准溶液滴定至溶液绿色荧光消失（而呈现酒红色）。

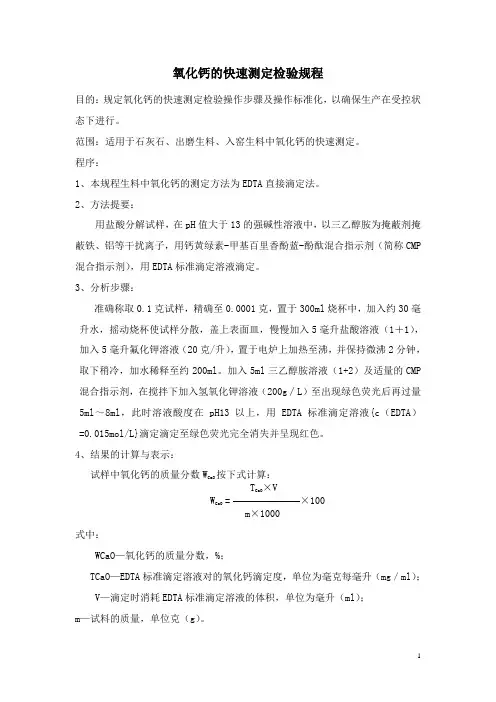

氧化钙的快速测定检验规程目的：规定氧化钙的快速测定检验操作步骤及操作标准化，以确保生产在受控状态下进行。

范围：适用于石灰石、出磨生料、入窑生料中氧化钙的快速测定。

程序：1、本规程生料中氧化钙的测定方法为EDTA直接滴定法。

2、方法提要：用盐酸分解试样，在pH值大于13的强碱性溶液中，以三乙醇胺为掩蔽剂掩蔽铁、铝等干扰离子，用钙黄绿素-甲基百里香酚蓝-酚酞混合指示剂（简称CMP 混合指示剂），用EDTA标准滴定溶液滴定。

3、分析步骤：准确称取0.1克试样，精确至0.0001克，置于300ml烧杯中，加入约30毫升水，摇动烧杯使试样分散，盖上表面皿，慢慢加入5毫升盐酸溶液（1＋1），加入5毫升氟化钾溶液（20克/升），置于电炉上加热至沸，并保持微沸2分钟，取下稍冷，加水稀释至约200ml。

加入5ml三乙醇胺溶液（1+2）及适量的CMP 混合指示剂，在搅拌下加入氢氧化钾溶液（200g∕L）至出现绿色荧光后再过量5ml～8ml，此时溶液酸度在pH13以上，用EDTA标准滴定溶液{c（EDTA）=0.015mol/L}滴定滴定至绿色荧光完全消失并呈现红色。

4、结果的计算与表示：按下式计算：试样中氧化钙的质量分数WCaO×VTCaO= 100WCaOm×1000式中：WCaO—氧化钙的质量分数，%；TCaO—EDTA标准滴定溶液对的氧化钙滴定度，单位为毫克每毫升（mg／ml）； V—滴定时消耗EDTA标准滴定溶液的体积，单位为毫升（ml）；m—试料的质量，单位克（g）。

5、注意事项：5.1本方法采用酸溶样，有一定的不溶物不被溶解，测定结果可能偏低，但基本上可满足生产控制的要求。

5.2用盐酸溶液（1＋1）直接分解试料，会产生部分硅酸，对钙的测定有影响，此时加入氟化钾溶液（20克/升）消除硅的干扰。

氟化钾溶液（20克/升）的加入量视硅酸含量而定，一般采用该方法测定生料中氧化钙时，加入3～5ml氟化钾溶液（20克/升）。

检验氧化钙的方法氧化钙，化学式为CaO，是一种常见的无机化合物，也被称为生石灰或熟石灰。

它主要用于建筑、冶金和化学工业中的许多应用中。

为了保证使用的氧化钙质量和纯度，需要进行检验。

下面将介绍几种常用的氧化钙检验方法。

1. in vitro法这是最常用的氧化钙检验方法之一，用于分析样品中是否存在氧化钙。

首先，取一小部分样品，将其加入一定量的水中，并充分搅拌。

然后使用丁酮或丙酮洗涤样品，以去除可能存在的杂质。

接下来，将洗涤后的样品过滤，得到滤液。

取一小部分滤液放入蒸发皿中，在通风处将其蒸干，并在蒸发皿上进行称重。

将蒸发皿置于坩埚中煅烧，直到无水合物形成。

最后，将坩埚置于干燥器中，重量至恒定。

根据增加的质量，可以计算出氧化钙含量。

2.比重法比重法是一种常用的定量检验氧化钙含量的方法。

首先，在恒定重的丸瓶中装满饱和盐水，并量取一定的样品。

然后加入足够的饱和盐水，使溶液不超过丸瓶的容积。

将丸瓶封闭并进行充分振荡，使溶液充分混合。

接下来，将该溶液倒入比重计中，记录下刻度值。

对于样品中含有氧化钙的情况，密度值会偏高，因此可以通过测量得到样品中氧化钙的含量。

3.碱度法这种方法是通过测量样品溶液的酸碱度来检测氧化钙的含量。

首先制备一定浓度的氢氧化钠或硫酸溶液，并将其滴加到样品溶液中。

当溶液中氧化钙和氢氧化钠发生反应时，溶液的酸碱度会发生变化。

通过使用pH计或指示剂，可以测量所需的溶液量。

根据所需的氢氧化钠溶液量，可以计算出样品中氧化钙的含量。

4.稀释法稀释法用于测定氧化钙样品中的杂质含量，特别是未反应的氧化钙。

首先，将一定量的样品溶解在硫酸中，并进行适当的稀释。

然后使用滴定法，以标准化的硝酸或醋酸滴定溶液滴定反应溶液，直到溶液的酸碱度发生变化。

通过记录滴定溶液的用量，可以计算出未反应的氧化钙含量。

总结：以上介绍的是几种常用的氧化钙检验方法。

不同的方法适用于不同的应用场景和检测要求。

在实际操作中，应根据具体情况选择合适的方法，并严格按照操作规程进行操作，以确保准确度和可重复性。

有效氧化钙指石灰中活性的游离氧化钙占石灰试样的质量百分率。

由于氧化钙(CaO)在空气中易与二氧化碳(CO2)反应生成碳酸钙(CaCO3){CaO+ CO2 = CaCO3↓}，氧化钙(CaO)有较多的碳酸钙(CaCO3)，不是特别纯，有效氧化钙(CaO)它的(CaCO3)比较少,比较纯净,所以叫有效氧化钙，接下来就为大家详细的讲解一下，希望对大家有所帮助。

以下就是详细的检测方法。

第一种：1、试剂：试剂蔗糖：化学纯。

酸：0.5mol/l标准溶液。

酚酞指示剂。

2、仪器：具有磨口玻塞的锥形瓶，天平，酸式滴定管。

3 操作步骤：操作迅速精确称取0.4～0.5g研成细粉的试样，置于250ml 具有磨口玻塞的锥形瓶中，加入4g化学纯蔗糖及小玻球12～20粒，再加入新煮沸而已冷却的蒸馏水40ml。

塞紧瓶塞。

摇动15min，以酚酞为指示剂，用0.5mol/l酸标准溶液滴定至红色恰好消失，并在30s内不再现红色为止。

4、数据处理与记录：CaO（%）=2.8NV/W ，式中：N──酸标准溶液的浓度；V──滴定时所耗用的酸标准液的量（ml）；W──试样量（g）。

5、注意事项：注意事项测定时，不应使氧化钙生成碳酸钙，所以要用新煮沸过而尽量除去二氧化碳的蒸馏水，以免氧化钙溶于水后生成的氢氧化钙进一步与二氧化碳作用生成碳酸钙，使消耗的酸标准溶液量偏低。

再者，因蔗糖只与氧化钙作用，而不与碳酸钙作用，所以称量试样要迅束，否则氧化钙会吸收空气中的二氧化碳变成碳酸钙，导致结果偏低。

第二种方法：1、试剂：酚酞，酸标准溶液0.1mol/L2、仪器：量筒100ml,酸式滴定管3、操作步骤：测定方法准确称取研磨细的试样1g左右，置于烧杯内，加入刚煮沸过的蒸馏水约300ml，搅匀后全部转移至1000ml的容量瓶中，将瓶加塞不时摇动，约20min后冷却，再加入新煮沸已冷蒸馏水至刻度。

混匀，过滤（过滤要迅速）。

弃去最初100ml滤液，吸取50ml入锥形瓶中，以酚酞为指示剂，用0.1mol/l酸标准溶液滴定至红色消失且30秒不再出现即为终点。

石灰粉氧化钙含量的检测方法石灰粉是一种常用的建筑材料，主要成分是氧化钙（CaO）。

因此，检测石灰粉中氧化钙的含量对于保证建筑材料的质量具有重要意义。

下面将介绍几种常用的方法来检测石灰粉中氧化钙的含量。

一、酸碱滴定法酸碱滴定法是一种常用的定量分析方法，可以用来测定石灰粉中氧化钙的含量。

首先，将待测样品溶解在酸性溶液中，然后通过滴定的方式，用一种酸性溶液滴定至中性终点。

根据滴定液的消耗量，可以推算出氧化钙的含量。

二、物理测量法物理测量法是另一种常用的检测氧化钙含量的方法。

其中，比较常见的是烘干失重法和比重法。

烘干失重法是将石灰粉样品加热至一定温度，使其失去水分，然后测量失去的质量，根据失重量可以推算出氧化钙的含量。

比重法则是通过测量石灰粉的比重来推算氧化钙的含量，具体操作步骤较为复杂，需要使用专业设备。

三、光谱分析法光谱分析法是一种非常精确的检测方法，可以用来测定石灰粉中氧化钙的含量。

其中，常用的有紫外可见光谱分析法和红外光谱分析法。

紫外可见光谱分析法是通过检测样品在紫外或可见光波段的吸收和反射情况来推算氧化钙的含量。

红外光谱分析法则是通过检测样品在红外波段的吸收情况来推算氧化钙的含量。

四、化学分析法化学分析法是一种常用的定量分析方法，可以用来测定石灰粉中氧化钙的含量。

其中，常用的有分光光度法、原子吸收光谱法和电化学分析法。

分光光度法是通过测量样品在特定波长下的吸光度来推算氧化钙的含量。

原子吸收光谱法则是通过测量样品中钙元素的吸收光谱来推算氧化钙的含量。

电化学分析法则是通过测量样品中氧化钙的电化学性质来推算其含量。

石灰粉中氧化钙含量的检测方法主要包括酸碱滴定法、物理测量法、光谱分析法和化学分析法。

根据实际需求和条件选择合适的检测方法，可以有效地保证石灰粉的质量。

在进行检测时，需要注意操作规范，确保结果的准确性和可靠性。

最后，希望本文介绍的方法能够对石灰粉中氧化钙含量的检测提供一定的参考和指导。

石灰氧化钙的测定方法
石灰氧化钙是矿物质的重要成分，具有重要的物化性质。

因此，准确测定其含量对建筑施工、钙质药品以及农业有重要的科学意义。

计算机核素能谱仪是一种目前常用的石灰氧化钙测定方法。

石灰氧化钙测定方法：准备样品：将明矾、活性白土分别采用50g，放入陶瓷碗中，混合均匀，提取用水装入1000ml瓶内；乙醇添加17ml，搅拌均匀，经过过滤、滤渣处理；经过烘干处理后，样品就准备好了。

检测步骤：将样品放入比色杯内，用5mol/L的硫酸充分混合；施加2.5mol/L 盐酸，加热时用波纹管型搅拌器进行搅拌；搅拌到反应完全结束后，将比色液用计算机核素能谱仪进行检测。

结果解释：通过计算机核素能谱仪检测出石灰氧化钙的含量百分率，就可以说明样品中石灰氧化钙的含量多少，也就是石灰氧化钙的纯度是多少。

结论：计算机核素能谱仪测定石灰氧化钙含量的优点在于能精确测定结果，并且受到干扰的影响小，仪器设备稳定可靠，容易操作。

可以确保科学精准的研究，一定程度上缩短研究时间，提高研究效率。

石灰石中氧化钙含量检测方法的探究石灰石是一种常见的矿石，主要成分是碳酸钙，因此含有大量的氧化钙。

氧化钙是一种重要的化工原料，广泛应用于水泥、石膏、制糖、铁合金、冶金等行业。

对于石灰石中氧化钙含量的准确检测，对于生产和应用具有重要的意义。

本文将探究石灰石中氧化钙含量检测方法，从传统方法到现代方法，一一介绍。

传统的石灰石中氧化钙含量检测方法主要有烧烤法、容重比测定法和化学分析法。

烧烤法是一种以样品加热方式，将石灰石中的氧化钙转化为氧化钙，并进行质量分析测定的方法。

这种方法简单易行，成本较低，但是存在加热过程中易造成石灰石其他成分损失的缺点。

容重比测定法是根据石灰石中氧化钙和其他杂质的密度差异，在一定条件下测定石灰石的密度，并通过密度变化推算氧化钙含量。

这种方法操作简单，但是只能粗略测定氧化钙含量，不够准确。

化学分析法是一种以化学反应方式，将石灰石中的氧化钙转化为其他物质，并通过化学分析手段测定氧化钙含量的方法。

这种方法操作较繁琐，需要较多的试剂和设备，且不适用于大批量样品分析。

随着科学技术的发展，现代石灰石中氧化钙含量检测方法更加准确、快速、自动化。

比如光谱法、X射线荧光光谱分析法和激光荧光光谱法。

光谱法是通过样品在一定条件下吸收、发射光谱进行分析的方法，包括紫外可见吸收光谱法、原子吸收光谱法、荧光光谱法等。

这种方法无需分离样品成分，操作简便，灵敏度高，但对于样品的纯度和稳定性要求较高。

X射线荧光光谱分析法是一种通过样品在X射线激发下产生特定能量的荧光进行元素分析的方法，具有分析速度快，准确度高，多元素同时测定的优点。

激光荧光光谱法是一种以激光束激发样品产生荧光信号进行分析的方法，具有非接触、高分辨率、无损伤等优点。

石灰石中氧化钙含量的检测方法有传统的烧烤法、容重比测定法和化学分析法，也有现代的光谱法、质谱法、红外光谱法等。

这些方法各有优缺点，应根据实际情况选择合适的方法进行检测。

在实际应用中，也可以综合运用不同方法，相互验证，提高检测结果的准确度和可靠性。

石灰石中氧化钙含量检测方法的探究石灰石是一种常见的矿石，主要成分是氧化钙(CaO)。

检测石灰石中氧化钙含量的方法有很多种，包括化学分析法、物理检测法和仪器分析法等。

本文将对其中几种常用的方法进行探究。

最常用的方法之一是化学分析法。

化学分析法根据氧化钙与酸反应生成盐的性质进行浓度测定。

其基本步骤是将石灰石样品溶于盐酸中，氧化钙与盐酸反应生成氯化钙，然后用酸碱滴定法测定氯化钙的浓度，从而计算出石灰石中氧化钙的含量。

这种方法相对简单易行，但操作过程中需要注意安全，避免酸溅到皮肤和眼睛。

另一种常用的方法是物理检测法。

物理检测法主要利用氧化钙的物理性质进行检测，如比重法和X射线衍射法。

比重法是将石灰石样品与某种标准物质混合，将其比重与标准物质比较，从而计算出氧化钙的含量。

X射线衍射法则是通过石灰石中氧化钙晶体结构的特定衍射图样来判断氧化钙的含量。

物理检测法具有分析速度快、结果准确的优点，但设备成本较高，需要专业技术人员进行操作和解析。

除了上述两种方法，还可以利用仪器分析法进行氧化钙含量的检测。

常用的仪器分析方法有红外光谱法、核磁共振法和质谱法等。

红外光谱法是利用氧化钙与红外光的特定吸收峰进行测定，核磁共振法则是通过观察氧化钙分子的核磁共振信号来分析含量。

质谱法则是通过氧化钙分子在质谱仪中的质谱图谱进行分析。

这些仪器分析法具有灵敏度高、准确性好的特点，但需要专业仪器和专业人员操作。

石灰石中氧化钙含量的检测方法有很多种，包括化学分析法、物理检测法和仪器分析法等。

选择合适的方法需要考虑样品数量、分析要求、设备条件等因素。

不同的方法有各自的优缺点，需要根据实际情况进行选择。

—石灰有效氧化钙测定方法T 0811—1994 石灰有效氧化钙测定方法1 适用范围本方法适用于测定各种石灰的有效氧化钙含量。

2 仪器设备方孔筛：0.15mm，1个。

烘箱：50~250℃，1台。

干燥器：φ25cm，1个。

称量瓶：φ30mm×50mm，10个。

瓷研钵：φ12~13cm，1个。

分析天平：量程不小于50g，感量0.0001g，1台。

天子天平：量程不小于500g，感量0.01g，1台。

电炉：1500W，1个。

石棉网：20cm×20cm，1块。

玻璃珠：φ3mm，1袋（0.25kg）。

具塞三角瓶：250mL，20个。

漏斗：短颈，3个。

塑料洗瓶：1个。

塑料桶：20L，1个。

下口蒸馏水瓶：5000mL，1个。

三角瓶：300mL，10个。

容量瓶：250mL、1000mL，各1个。

量筒：200mL、100mL、50mL、5mL，各1个。

试剂瓶：250mL、1000mL，各5个。

塑料试剂瓶：1L，1个。

烧杯：50mL，5个；250mL（或300mL），10个。

棕色广口瓶：60mL，4个；250mL，5个。

滴瓶：60mL，3个。

酸滴定管：50mL，2支。

滴定台及滴定管夹：各1套。

大肚移液管：25mL、50mL，各1支。

表面皿：7cm，10块。

玻璃棒：8mm×250mm及4mm×180mm，各10支。

试剂勺：5个。

吸水管：8mm×150mm，5支。

洗耳球：大、小各1个。

3 试剂蔗糖（分析纯）。

酚酞指示剂：称取0.5g 酚酞溶于50mL95%乙醇中。

%甲基橙水溶液：称取0.05g 甲基橙溶于50mL 蒸馏水（40~50℃）中。

盐酸标准溶液（相当于L ）：将42mL 浓盐酸（相对密度）稀释至1L ，按下述方法标定其摩尔浓度后备用。

称取~1.0g （精确至0.0001g ）已在180℃烘干2h 的碳酸钠（优级纯或基准级）记录为m ，置于250mL 三角瓶中，加100mL 水使其完全溶解；然后加入2~3滴%甲基橙指示剂，记录滴定管中待标定盐酸标准溶液的体积1V ，用待标定的盐酸标准溶液滴定至碳酸钠溶液由黄色变为橙红色；将溶液加热至微沸，并保持微沸3min ，然后放在冷水中冷却至室温，如此时橙红色变为黄色，再用盐酸标准溶液滴定，至溶液出现稳定橙红色时为止，记录滴定管中盐酸标准溶液的体积2V 。

快速、准确检测石灰石中氧化钙、氧化镁含量方法的探究【摘要】通过高温碱溶试样络合滴定法、盐酸直溶试样络合滴定法、盐酸直溶试样电位滴定法检测石灰石中氧化钙、氧化镁含量的对比试验，三种方法均能准确测定石灰石中的氧化钙、氧化镁含量。

电位滴定技术在石灰石的氧化钙、氧化镁含量检测中快速、准确，工作效率高。

【关键词】石灰石；氧化钙；氧化镁；电位滴定技术茂名热电厂#5、6机组的脱硫装置于2007年底投入运行，入厂石灰石粉中的氧化钙、氧化镁含量测定采用高温碱溶试样络合滴定法检测，在检测中，发现该方法存在不足。

2009年1月，试验性地采用盐酸直溶试样络合滴定法进行石灰石粉中的氧化钙、氧化镁含量的测定，提高了检测速度，但该检测方法还不够完善。

2011年1月，采用盐酸直溶试样电位滴定法检测，试验证明，该方法效果良好，于是，在茂名热电厂得到推广应用。

1 高温碱溶试样络合滴定法检测方法及存在不足1.1 方法提要将石灰石粉试料置于预先盛有棍合熔剂（1份硼酸+2份无水碳酸钠）的铂坩锅中，混匀。

将铂坩锅置于炉温低于300℃的高温炉中.将炉温逐渐升至950～1000℃熔融10min，取出，冷却。

置于烧杯中，加75mL（1+1）盐酸，低温加热浸出熔块，冷却至室温。

定容250mL。

取20mL试液，以三乙醇胺掩蔽铁、铝、锰等离子，在强碱介质中，以钙指示剂作指示剂，用EDTA标准溶液滴定氧化钙量。

另取20mL试液，以三乙醇胺掩蔽铁、铝、锰等离子，在氨性缓冲溶液中，以酸性铬蓝K和萘酚绿B作混合指示剂，用EDTA标准液摘定氧化钙、氧化镁含量。

1.2 存在不足及原因分析在检测中发现高温碱溶试样方法存在分解试样需要时间长、耗能高、浪费大量试剂、步骤多，且杂容易引起偶然误差等缺点，不适用于电厂大批量分析石灰石中氧化钙、氧化镁的含量。

高温碱溶试样的目的是将不溶于水的碳酸钙、碳酸镁转化为可溶的钙、镁离子，石灰石的主要成分是碳酸钙、碳酸镁，极易溶于（1+1）盐酸溶液，我们认为直接用（1+1）盐酸溶液分解试样可以减少分解试样时间。
