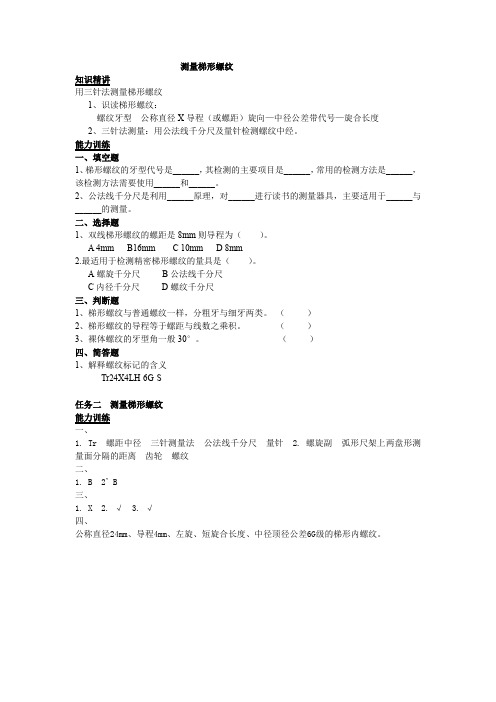

测量梯形螺纹
知识精讲
用三针法测量梯形螺纹
1、识读梯形螺纹：
螺纹牙型公称直径X导程（或螺距）旋向—中径公差带代号—旋合长度
2、三针法测量：用公法线千分尺及量针检测螺纹中经。
能力训练
一、填空题
1、梯形螺纹的牙型代号是______，其检测的主要项目是______，常用的检测方法是______，该检测方法需要使用______和______。
2、公法线千分尺是利用______原理，对______进行读书的测量器具，主要适用于______与______的测量。
二、选择题
1、双线梯形螺纹的螺距是8mm则导程为（）。
A 4mm B16mm C 10mm D 8mm
2.最适用于检测精密梯形螺纹的量具是（）。
A螺旋千分尺B公法线千分尺
C内径千分尺D螺纹千分尺
三、判断题
1、梯形螺纹与普通螺纹一样，分粗牙与细牙两类。
（）
2、梯形螺纹的导程等于螺距与线数之乘积。
（）
3、裸体螺纹的牙型角一般30°。
（）
四、简答题
1、解释螺纹标记的含义
Tr24X4LH-6G-S
任务二测量梯形螺纹
能力训练
一、
1. Tr 螺距中径三针测量法公法线千分尺量针
2. 螺旋副弧形尺架上两盘形测量面分隔的距离齿轮螺纹
二、
1. B 2’ B
三、
1. X
2. √
3. √
四、
公称直径24mm、导程4mm、左旋、短旋合长度、中径顶径公差6G级的梯形内螺纹。
在机械工程领域中，三针测量梯形螺纹中径的简化计算公式是一个非常重要的概念。
梯形螺纹是工程设计中常见的螺纹结构，其中径的准确计算对于螺纹加工和装配具有重要意义。
在本文中，我们将深入探讨三针测量梯形螺纹中径的简化计算公式，旨在帮助读者更全面地理解这一主题。
1. 三针测量梯形螺纹中径的重要性梯形螺纹是一种常见的螺纹结构，广泛应用于各种机械装置和设备中。
在螺纹加工过程中，需要准确地计算梯形螺纹的中径，以确保螺纹的精度和质量。
而三针测量则是一种常用的测量方法，用于测量梯形螺纹的中径。
掌握三针测量梯形螺纹中径的简化计算公式对于机械工程师和加工人员来说至关重要。
2. 三针测量梯形螺纹中径的简化计算公式在实际的工程实践中，三针测量梯形螺纹中径的简化计算公式通常采用以下形式：中径=π/2*(d1+d2)其中，d1和d2分别表示两个外径测量值，π为圆周率。
这个简化的计算公式能够有效地帮助工程师和加工人员在实际测量中得到较为准确的中径数值，从而保证螺纹加工和装配的质量。
3. 个人观点和理解在我看来，三针测量梯形螺纹中径的简化计算公式虽然简单，但却非常实用。
在实际的工程设计和制造过程中，我们经常需要迅速、准确地确定梯形螺纹的中径，以便进行后续的加工和装配工作。
采用这个简化计算公式可以帮助我们在短时间内得到中径的大致数值，为后续工作提供重要参考依据。
总结回顾三针测量梯形螺纹中径的简化计算公式在机械工程领域具有重要的应用意义。
通过深入探讨这个主题，我们不仅对其计算原理有了更加清晰的理解，同时也能够将其运用到实际工程实践中。
对于工程师和加工人员来说，掌握这个简化计算公式无疑将大大提高工作效率和产品质量。
在本文中，我们从简单的计算公式入手，逐步展开了对三针测量梯形螺纹中径的深入讨论，希望读者能够通过阅读本文，更全面、深刻地理解这一主题。
我也共享了自己对这个主题的个人观点和理解，希望能够与读者共享更多有关这个主题的信息和心得体会。
用单针测量梯形螺纹中径的方法梯形螺纹是一种常见的机械连接方式，在工业生产中被广泛应用。
测量梯形螺纹中径是一项重要的工作，对于确保螺纹的质量和精度至关重要。
本文将介绍一种常用的方法，即使用单针测量梯形螺纹中径的技术。
我们需要准备一些测量工具。
除了使用单针测量梯形螺纹中径的仪器外，还需要一把卡尺和一把螺纹规。
这些工具将帮助我们进行准确的测量。
测量梯形螺纹中径的第一步是确定螺纹的类型和规格。
梯形螺纹有多种类型，如ISO标准螺纹、API螺纹等。
不同类型的螺纹具有不同的形状和规格，因此在测量之前需要明确螺纹的类型和规格。
接下来，我们可以开始测量梯形螺纹中径了。
首先，将螺纹规的测量面插入螺纹孔中，确保其与螺纹的螺距相符。
然后，用卡尺测量螺纹规的外径，记录下来。
然后，使用单针测量梯形螺纹中径的仪器进行测量。
将单针插入螺纹孔中，确保其与螺纹的螺距相符。
然后，用螺纹规测量单针的外径，记录下来。
接下来，我们需要计算梯形螺纹的中径。
梯形螺纹的中径是指梯形螺纹两侧螺纹高度的平均值。
我们可以通过以下公式来计算梯形螺纹的中径：中径 = 单针外径 - 2 * 螺纹高度其中，单针外径是我们用螺纹规测量得到的数值，螺纹高度可以从螺纹规上的刻度上读取。
我们需要进行误差分析和修正。
在实际测量中，可能会存在一些误差，例如由于测量工具的精度限制或使用不当而导致的误差。
因此，我们需要对测量结果进行分析，并进行相应的修正。
在进行误差分析时，我们可以使用螺纹规和卡尺的精度范围来确定测量误差的上下限。
如果测量结果超出了误差范围，我们可以考虑重新测量或采取其他措施来提高测量的准确性。
通过以上步骤，我们可以使用单针测量梯形螺纹中径。
这种方法简单易行，可以在工业生产中广泛应用。
在实际操作中，我们还需注意测量工具的保养和使用方法，以确保测量结果的准确性和可靠性。
总结起来，使用单针测量梯形螺纹中径的方法包括准备测量工具、确定螺纹类型和规格、插入螺纹规和单针进行测量、计算梯形螺纹的中径，以及进行误差分析和修正。
梯形螺纹测量方法1. 梯形螺纹测量方法是一种用于测量螺纹直径、螺距、倒角和螺纹轴向位置的工艺。
2. 测量梯形螺纹直径通常采用测微计或外径千分尺，确保测量准确无误。
3. 使用外径千分尺时，应确保测量平行度，以避免误差。
4. 对于较小的螺纹直径，可采用螺纹卡规进行测量，需注意对测量位置进行适当的选择。
5. 测量梯形螺纹螺距可采用螺距规或两点测量法，确保测量精度。
6. 螺距规测量时，应确保规刻度清晰、平行度良好。
7. 对于精度要求更高的螺距测量，建议使用两点测量法，杜绝测量误差。
8. 倒角的测量可采用找圆规，确保螺纹倒角符合要求。
9. 倒角的测量还可采用投影仪或显微镜，以获取更精确的测量结果。
10. 梯形螺纹轴向位置的测量通常采用千分尺或高度规，确保螺纹的轴向位置正确。
11. 使用千分尺进行轴向位置测量时，应确保千分尺读数准确、平行度良好。
12. 针对更高精度的轴向位置测量，可采用高度规进行测量，确保轴向位置满足设计要求。
13. 梯形螺纹测量的准确性对于螺纹连接零部件的装配和正常工作具有重要影响，应严格按照要求进行测量。
14. 在进行梯形螺纹测量前，应对测量仪器进行校准和检验，确保测量结果准确可靠。
15. 对于特殊要求的螺纹测量，可以考虑采用三坐标测量机或光学投影仪等高精度仪器进行测量。
16. 梯形螺纹测量方法需要保持测量仪器的清洁和完好，避免杂质或损坏影响测量结果。
17. 梯形螺纹测量时，需要遵循规范要求，例如GB/T5796-2005《螺纹环规和螺纹塞规》等标准。
18. 在测量梯形螺纹时，应注意测量环境的干净和稳定，以确保测量结果的准确性。
19. 对于重要零部件上的梯形螺纹测量，可以考虑采用多次测量取平均值的方法，提高测量的精度。
20. 梯形螺纹测量方法还可以采用光学测量仪器进行非接触式测量，以减少对被测物的影响。
21. 在进行梯形螺纹测量时，要充分了解被测螺纹的特点和要求，选择合适的测量方法和仪器。
梯形螺纹中径测量方法梯形螺纹是一种常见的螺纹形状，它在工业制造中被广泛应用。
但是，如何进行梯形螺纹中径的测量却是一个具有一定难度的问题。
本文将介绍一种常用的梯形螺纹中径测量方法。
为了更好地理解梯形螺纹的结构，我们需要了解梯形螺纹的定义。
梯形螺纹是一种具有等腰梯形截面的螺纹，它的主要特征是其螺纹面的倾角与螺纹轴线的夹角不等于90度。
梯形螺纹一般由内螺纹和外螺纹两部分组成，内螺纹用于连接螺栓和螺母，外螺纹用于连接螺纹孔或螺纹轴。
在进行梯形螺纹中径的测量之前，我们需要准备一些测量工具。
常用的测量工具有：外径卡尺、游标卡尺和螺纹规等。
这些工具可以帮助我们准确地测量梯形螺纹的中径。
接下来，我们将介绍一种常用的梯形螺纹中径测量方法。
首先，我们使用外径卡尺或游标卡尺测量梯形螺纹的外径。
然后，我们使用螺纹规测量梯形螺纹的螺距。
螺距是指螺纹的轴向长度与螺纹的周长之间的比值。
通过测量螺距，我们可以计算出梯形螺纹的中径。
具体的测量步骤如下：首先，将外径卡尺或游标卡尺的两个测量脚放在梯形螺纹的两个对称位置上，测量出梯形螺纹的外径。
然后，使用螺纹规将其放置在梯形螺纹上，调整螺纹规的位置，直到螺纹规的两个刻度与螺纹的两个螺纹峰对齐。
然后，读取螺纹规上的刻度值，即可得到梯形螺纹的螺距。
通过测量螺纹的外径和螺距，我们可以计算出梯形螺纹的中径。
中径是指梯形螺纹的内径和外径之间的平均值。
计算公式为：中径 = （外径 - 螺距）/ 2。
通过这个简单的计算公式，我们可以得到梯形螺纹的中径。
需要注意的是，在进行梯形螺纹中径的测量时，我们需要保证测量工具的准确性和精度。
另外，测量时要注意避免测量误差的产生，如避免测量脚压力不均匀、螺纹规位置不准确等。
只有在保证测量准确性的前提下，才能得到准确的梯形螺纹中径。
总结起来，梯形螺纹的中径测量是一项较为复杂的任务，但通过合适的测量工具和正确的测量方法，我们可以准确地测量出梯形螺纹的中径。
这对于工业制造中的螺纹加工和螺纹连接具有重要意义，能够提高产品的质量和性能。

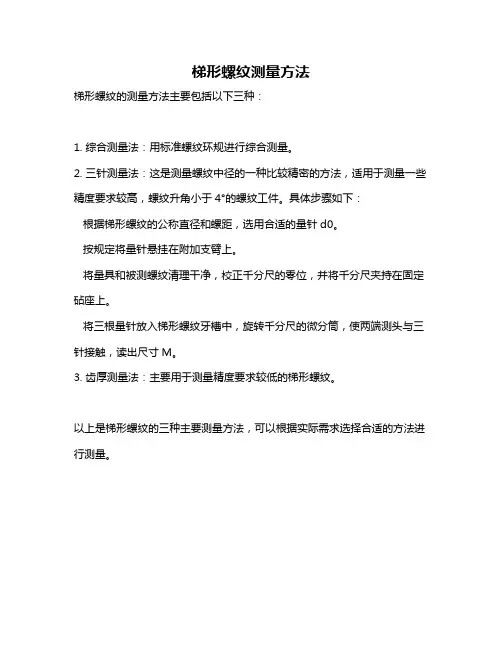

梯形螺纹测量方法
梯形螺纹的测量方法主要包括以下三种：
1. 综合测量法：用标准螺纹环规进行综合测量。
2. 三针测量法：这是测量螺纹中径的一种比较精密的方法，适用于测量一些精度要求较高，螺纹升角小于4°的螺纹工件。
具体步骤如下：
根据梯形螺纹的公称直径和螺距，选用合适的量针d0。
按规定将量针悬挂在附加支臂上。
将量具和被测螺纹清理干净，校正千分尺的零位，并将千分尺夹持在固定砧座上。
将三根量针放入梯形螺纹牙槽中，旋转千分尺的微分筒，使两端测头与三针接触，读出尺寸M。
3. 齿厚测量法：主要用于测量精度要求较低的梯形螺纹。
以上是梯形螺纹的三种主要测量方法，可以根据实际需求选择合适的方法进行测量。

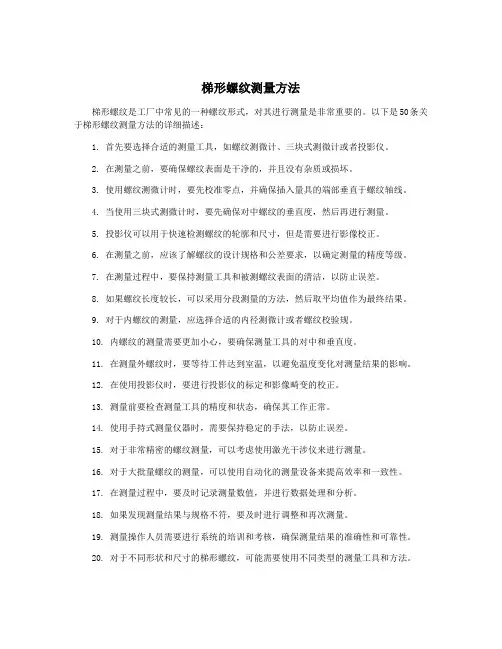

梯形螺纹测量方法梯形螺纹是工厂中常见的一种螺纹形式，对其进行测量是非常重要的。
以下是50条关于梯形螺纹测量方法的详细描述：1. 首先要选择合适的测量工具，如螺纹测微计、三块式测微计或者投影仪。
2. 在测量之前，要确保螺纹表面是干净的，并且没有杂质或损坏。
3. 使用螺纹测微计时，要先校准零点，并确保插入量具的端部垂直于螺纹轴线。
4. 当使用三块式测微计时，要先确保对中螺纹的垂直度，然后再进行测量。
5. 投影仪可以用于快速检测螺纹的轮廓和尺寸，但是需要进行影像校正。
6. 在测量之前，应该了解螺纹的设计规格和公差要求，以确定测量的精度等级。
7. 在测量过程中，要保持测量工具和被测螺纹表面的清洁，以防止误差。
8. 如果螺纹长度较长，可以采用分段测量的方法，然后取平均值作为最终结果。
9. 对于内螺纹的测量，应选择合适的内径测微计或者螺纹校验规。
10. 内螺纹的测量需要更加小心，要确保测量工具的对中和垂直度。
11. 在测量外螺纹时，要等待工件达到室温，以避免温度变化对测量结果的影响。
12. 在使用投影仪时，要进行投影仪的标定和影像畸变的校正。
13. 测量前要检查测量工具的精度和状态，确保其工作正常。
14. 使用手持式测量仪器时，需要保持稳定的手法，以防止误差。
15. 对于非常精密的螺纹测量，可以考虑使用激光干涉仪来进行测量。
16. 对于大批量螺纹的测量，可以使用自动化的测量设备来提高效率和一致性。
17. 在测量过程中，要及时记录测量数值，并进行数据处理和分析。
18. 如果发现测量结果与规格不符，要及时进行调整和再次测量。
19. 测量操作人员需要进行系统的培训和考核，确保测量结果的准确性和可靠性。
20. 对于不同形状和尺寸的梯形螺纹，可能需要使用不同类型的测量工具和方法。
21. 对于特殊材料或表面处理的螺纹，需要考虑其材料性质和表面特性对测量的影响。
22. 螺纹测量中常用的测量标准有ISO、ASME和DIN等，要熟悉并遵守相应的标准。
梯形螺纹中径测量方法梯形螺纹的中径测量是制造和质量控制中的一个重要步骤，确保螺纹的准确度和符合规定的标准。
以下是关于梯形螺纹中径测量的方法的一般信息：1.测量工具和设备：螺纹测微器：用于测量梯形螺纹的中径。
通常，螺纹测微器具有专门的测量螺纹的测头。
显微镜：用于观察和检查螺纹的表面质量和轮廓。
光学投影仪：在一些高精度要求的情况下，可以使用光学投影仪来进行更精密的测量。
2.测量步骤：校准测微器：在进行测量之前，确保螺纹测微器得到了正确的校准。
校准通常包括对测微器的零点进行调整，以确保准确度。
选择合适的测头：根据梯形螺纹的规格和要求，选择合适的测头以确保正确的接触和测量。
螺纹位置：将被测螺纹的位置放置在螺纹测微器中，确保与测头接触。
轻触螺纹：以轻柔的方式将测头触碰到螺纹表面，确保测头与螺纹的良好接触。
读数和记录：读取测微器上的测量值，并将结果记录下来。
通常，这些值会包括螺纹的中径尺寸。
检查表面质量：使用显微镜等工具检查螺纹的表面质量，确保没有明显的缺陷或损伤。
3.注意事项：环境控制：在进行精密测量时，保持测量环境的稳定性，包括温度和湿度的控制，以减少测量误差。
测头清洁：定期清洁螺纹测微器的测头，以确保测量的准确性。
测量标准：根据相关的国际或行业标准，确保测量的准确性符合规定要求。
在进行梯形螺纹中径测量时，确保遵循相关的标准和规范，并根据具体的测量需求选择合适的测量工具和设备。
此外，培训和熟练的操作员也是确保准确测量的关键。
梯形螺纹测量方法
梯形螺纹是一种特殊形状的螺纹，常用于连接紧固件和机械件之间。
测量梯形螺纹的方法如下：
1. 使用螺纹测量器：螺纹测量器是一种特殊的测量工具，它可以测量螺纹的内外径、齿距、侧隙等参数。
将螺纹测量器的探头放置在梯形螺纹上，通过读数器可以看到测量结果。
2. 使用光学测量仪器：光学测量仪器如光学投影仪、激光扫描仪等可以对梯形螺纹进行非接触式的测量。
通过将梯形螺纹放置在测量仪器的工作台上，仪器可以自动扫描并测量螺纹的参数。
3. 使用影像测量仪：影像测量仪是一种通过图像处理技术进行测量的仪器。
将梯形螺纹放置在影像测量仪的工作台上，仪器会自动拍摄螺纹的图像，然后通过图像处理算法进行测量。
以上是常用的梯形螺纹测量方法，具体方法的选择取决于测量的需求以及可用的测量设备。
在进行测量前，还需要确保测量设备的准确性和可靠性，以提高测量结果的精度。
梯形螺纹三针测量计算公式梯形螺纹三针测量计算公式是用来测量梯形螺纹的一种方法。
梯形螺纹是一种常见的机械连接件，广泛应用于各种机械设备中。
梯形螺纹的测量对于保证设备的质量和准确性非常重要。
本文将介绍梯形螺纹三针测量计算公式的原理和应用，以及如何进行测量。
梯形螺纹的主要参数有螺纹高度h，螺距p，螺纹深度d，螺纹角α等。
在进行梯形螺纹的测量时，需要使用三根测量针分别测量螺纹的上顶径D1，下顶径D2和螺纹的最小径d3。
根据这些测量值可以计算出梯形螺纹的各个参数。
首先，我们来介绍一下梯形螺纹的基本几何关系。
梯形螺纹的螺距p等于上顶径D1和下顶径D2的差值。
螺纹深度d等于上顶径D1与最小径d3的差值。
螺纹角α可以通过螺纹高度h 和螺距p的比值来计算。
根据上述几何关系，我们可以得到以下的计算公式：螺距p = D1 - D2螺纹深度d = D1 - d3螺纹角α = arctan(h/p)其中，arctan是反正切函数，可以通过计算器或数学软件来求得。
在进行梯形螺纹的测量时，需要注意以下几点：使用合适的测量工具，如测微计、千分尺等，保证测量的精度和准确性。
在测量前，需要先清洁螺纹的表面，确保没有杂质和污垢的影响。
测量针的选择要适合螺纹的尺寸，太粗或太细都会影响测量的准确性。
测量时要保持针与螺纹的接触紧密，避免产生误差。
在实际应用中，梯形螺纹的测量通常是通过机械测量仪器来完成的。
这些测量仪器可以自动计算出梯形螺纹的各个参数，并显示在仪器的屏幕上。
这样不仅提高了测量的速度和准确性，还可以减少人为操作的误差。
总结起来，梯形螺纹三针测量计算公式是一种常用的测量方法，可以用来测量梯形螺纹的各个参数。
通过测量针的测量值，可以计算出螺距、螺纹深度和螺纹角等参数。
在进行测量时，需要注意选择合适的测量工具和测量针，保持测量的精度和准确性。
同时，机械测量仪器的应用可以提高测量的效率和准确性。
这些方法和技巧在实际生产中都有广泛的应用，对于保证产品的质量和准确性起到了重要的作用。
任务二测量梯形螺纹
【课题名称】
梯形螺纹中径的测量
【教学目标与要求】
一、知识目标
了解检测梯形螺纹加工精度的方法。
二、能力目标
掌握梯形螺纹中径精度的常用检测方法——三针测量法
三、素质目标
熟悉梯形螺纹精度的检测方法，能够使用常用检测工具判断螺纹精度是否合格。
四、教学要求
能够使用常用检测工具测量螺纹中径，能够计算三针测量法所选用的量针的直径和M值。
【教学重点】
测量方法和测量工具的使用。
【难点分析】
三针测量法所选量针直径与M值的计算，及具体测量操作。
【分析学生】
螺纹千分尺、螺纹卡规与环规的使用比较容易掌握，而三针测量法比较麻烦，既要计算还要操作，对于缺少实践经验的在校学生来说，难度比较大，但由于三针测量法比较精确还应当努力掌握。
【教学设计思路】
教师示范，学生练习，教师再总结。
【教学安排】
2学时
先讲后练，以学生练习为主。
【教学过程】
一. 复习旧课
一般螺纹加工精度的测量
二、导入新课
常用螺纹的牙型种类很多，用游标卡尺和千分尺只能测量外径尺寸，而牙型的检测就需要用专门的检测工具。
测量三角螺纹用螺纹千分尺最为简单方便；而对于成批生产的螺纹，就必须选用螺纹卡规和环规等专用检测工具，可大大提高检测效率。
测量梯形选要用三针测量法比较准确。
三、讲授新课
1. 识读螺杆轴的零件图样
2. 用三针测量法检测梯形螺纹
根据梯形螺纹的螺距及α角计算出所选用的三针的直径，并计算出M值及其上、下偏差值，得出M值的取值范围。
然后用相应规格的公法线千分尺的两砧头夹持三个测量针棒进行检测。
在测量之前应当注意调整千分尺的零线位置，清洁测量针棒及砧头，保证测量数值的准确。
应同时测量2～3处。
四. 小结
1. 螺纹千分尺和三针测量法是检测螺纹，特别是梯形螺纹的常用方法。
特别适用于单一零件的加工检测，通用性强。
2. 三针测量法测量螺纹时，需计算测量针直径和M值。
五. 布置作业
填好实测数据，计算误差值。
