1. 概述ZN63A(VS1) 型户内交流高压真空断路器以下简称断路器是三相交流额定电压的户内开关设备，可供工矿企业，发电厂及变电站作电气设施的控制和保护之用，并适用于频繁操作的场所。
断路器符合《交流高压断路器》，855-1996《3.6-40.5kV户内交流高压真空断路器》，DL403-91，《10-35KV户内交流高压断路器订货技术条件》标准要求，并符合IEC56(87出版物)的相关要求。
断路器采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配用专用推进机构，组成手车单元使用。
2. 型号及含义3. 使用条件3.1 环境温度不高于+40℃，不低于—15℃(允许在-30℃时储运)；3.2 海拔高度不超过1000m；3.2 相对温度：日平均值不大于95%，月平均值不大于90%，饱和蒸汽压日平均值不大于2.2×10Mpa，平均值不大于1.8×10 Mpa；3.4 地震热度不超过8度；3.5 没有火灾，爆炸危险，严重污秽，化学腐蚀以及剧烈震动的场所。
4. 技术参数4.1 主要规格及技术参数4.2 断路器装配调整后机械特性参数4.3 分合闸线圈参数4.4 储能电机采用永磁式单相直流电动机,操作电压允许采用交,直流电源其技术参数6. 产品结构及特点6.1 真空灭弧室断路器配用中间封接式陶瓷或玻璃真空灭弧室，采用铜铬触头材料，杯状纵磁场触头结构，其触头的电磨损速率小，电寿命长，触头的耐压水平高，介质绝缘强度稳定，弧后恢复速度快，截流水平底，开段能力强。
6.2 总体结构断路器总体结构采用操动机构和灭弧室前后布置的形式，主导电回路部分为三相落地式结构，真空灭弧室纵向安装在一个管状的绝缘筒内，绝缘筒由环氧树脂采用APG工艺浇注而成，因而它特别抗爬电。
这种结构设计大大地减小粉尘在灭弧室表面的聚积，不仅可以防止真空灭弧室受到外部因素的损坏，而且可以确保即使在湿热及严重污秽环境下也可对电压效应呈现出高阻态。
ZN63A(VS1)-12真空断路器ZN63A(VS1)-12型户内交流高压真空断路器1. 概述ZN63A(VS1) 型户内交流高压真空断路器以下简称断路器是三相交流额定电压的户内开关设备，可供工矿企业，发电厂及变电站作电气设施的控制和保护之用，并适用于频繁操作的场所。
佳吉电气断路器符合《交流高压断路器》， 855-1996《3.6-40.5kV户内交流高压真空断路器》，DL403-91，《10-35KV户内交流高压断路器订货技术条件》标准要求，并符合IEC56(87出版物)的相关要求。
佳吉电气断路器采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配用专用推进机构，组成手车单元使用。
2. 型号及含义3. 使用条件3.1 环境温度不高于+40℃，不低于—15℃(允许在-30℃时储运)；3.2 海拔高度不超过1000m；3.2 相对温度：日平均值不大于95%，月平均值不大于90%，饱和蒸汽压日平均值不大于2.2×10Mpa，平均值不大于1.8×10 MPa；3.4 地震热度不超过8度；佳吉电气3.5 没有火灾，爆炸危险，严重污秽，化学腐蚀以及剧烈震动的场所。
4. 技术参数4.1 主要规格及技术参数4.2 断路器装配调整后机械特性参数4.3 分合闸线圈参数4.4 储能电机采用永磁式单相直流电动机操作电压允许采用交直流电源其技术参数5. 产品外型尺寸6. 产品结构及特点6.1 真空灭弧室断路器配用中间封接式陶瓷或玻璃真空灭弧室，采用铜铬触头材料，杯状纵磁场触头结构，其触头的电磨损速率小，电寿命长，触头的耐压水平高，介质绝缘强度稳定，弧后恢复速度快，截流水平底，开段能力强。
6.2 总体结构断路器总体结构采用操动机构和灭弧室前后布置的形式，主导电回路部分为三相落地式结构，真空灭弧室纵向安装在一个管状的绝缘筒内，绝缘筒由环氧树脂采用APG工艺浇注而成，因而它特别抗爬电。
这种结构设计大大地减小粉尘在灭弧室表面的聚积，不仅可以防止真空灭弧室受到外部因素的损坏，而且可以确保即使在湿热及严重污秽环境下也可对电压效应呈现出高阻态。

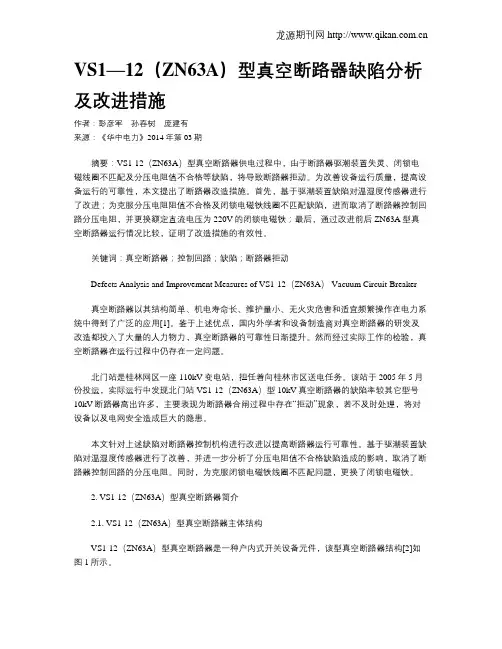

VS1—12（ZN63A）型真空断路器缺陷分析及改进措施作者：彭彦军孙春树庞建有来源：《华中电力》2014年第03期摘要：VS1-12（ZN63A）型真空断路器供电过程中，由于断路器驱潮装置失灵、闭锁电磁线圈不匹配及分压电阻值不合格等缺陷，将导致断路器拒动。
为改善设备运行质量，提高设备运行的可靠性，本文提出了断路器改造措施。
首先，基于驱潮装置缺陷对温湿度传感器进行了改进；为克服分压电阻阻值不合格及闭锁电磁铁线圈不匹配缺陷，进而取消了断路器控制回路分压电阻，并更换额定直流电压为220V的闭锁电磁铁；最后，通过改进前后ZN63A型真空断路器运行情况比较，证明了改造措施的有效性。
关键词：真空断路器；控制回路；缺陷；断路器拒动Defects Analysis and Improvement Measures of VS1-12（ZN63A） Vacuum Circuit-Breaker真空断路器以其结构简单、机电寿命长、维护量小、无火灾危害和适宜频繁操作在电力系统中得到了广泛的应用[1]。
鉴于上述优点，国内外学者和设备制造商对真空断路器的研发及改造都投入了大量的人力物力，真空断路器的可靠性日渐提升。
然而经过实际工作的检验，真空断路器在运行过程中仍存在一定问题。
北门站是桂林网区一座110kV变电站，担任着向桂林市区送电任务。
该站于2005年5月份投运，实际运行中发现北门站VS1-12（ZN63A）型10kV真空断路器的缺陷率较其它型号10kV断路器高出许多，主要表现为断路器合闸过程中存在“拒动”现象，若不及时处理，将对设备以及电网安全造成巨大的隐患。
本文针对上述缺陷对断路器控制机构进行改进以提高断路器运行可靠性。
基于驱潮装置缺陷对温湿度传感器进行了改善，并进一步分析了分压电阻值不合格缺陷造成的影响，取消了断路器控制回路的分压电阻。
同时，为克服闭锁电磁铁线圈不匹配问题，更换了闭锁电磁铁。
2. VS1-12（ZN63A）型真空断路器简介2.1. VS1-12（ZN63A）型真空断路器主体结构VS1-12（ZN63A）型真空断路器是一种户内式开关设备元件，该型真空断路器结构[2]如图1所示。
