6502电气集中电路

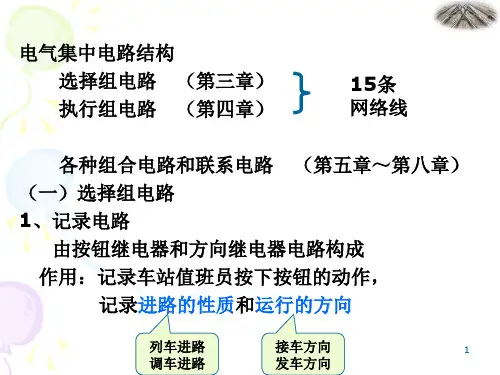

6502电路简介及简单故障判断一．6502电路简介6502电气集中电路分选择组电路和执行组电路两部分.⒈选择组电路挑选组电路分成记录电路和选岔电路.记录电路主要由按钮继电器和方向继电器电路组成,用于记录行车指令、区分进路的性质和方向.选岔电路由七条网线和确认四音始、终端的列车已经开始继电器、辅助已经开始继电器、终端继电器等共同组成.七条网络线的用途;⑴1、2线用来选双动一撇道岔的反位(动作fcj).⑵3、4线用以选双动一捺道岔的反位(动作fcj)⑶5、6线用来选单动、双动道岔的定位(动作dcj)和单动道岔反位(动作fcj)并确定进路中信号点(动作jxj),包括始终端和中间信号点的位置(动作相关的jxj).⑷7线就是已经开始继电器网络线,用来检查四音的选排一致性.1~6线有一个显著特点就是无论进路的方向如何,电路总是从左至右顺序传递动作的.1、3、5线总是从网络左端接入kz电源,2、4、6线总是从网络右端接入kf电源.其他继电器(lkj、fkj、zj)用来记录和确认四音的始、终端并做为电路的区分条件.⒉执行组电路继续执行组电路由道岔控制电路、自动门电路、信号控制电路、弹出电路和鼓励电路共同组成.电路基本结构就是由八条网络线形成的.⑴8线为信号检查继电器网络线,用以检查信号开放的三大基本条件.⑵9线为区段检查和股道检查继电器的网络线,用作对四音展开预先自动门.⑶10线为区段检查继电器痴呆用的网络线,用作避免四音迎面错误弹出.⑷11线为信号继电器的网络线,同时实现信号对外开放.⑸12、13线为弹出网络线,同时实现四音弹出.⑹14、15线为进路光带网络线.二．6502电路动作顺序１．按压始端按钮,始端aj励磁并自闭。

其作用有三点：一是点亮按钮表示灯，使之闪光；二是接通相应的方向继电器励磁电路，方向继电器吸起，点亮进路排列表示灯；三是向选岔网络送kz或kf（若进路的始端在网络的左侧，则向1、3、5线送kz；若进路的始端在进路的右侧，则向2、4、6线送kf）。

12.进路解锁时，QJJ先落下，1LJ.2LJ先后励磁吸起，断开KJ的自闭（列车与调车用的电路，调车专用的是SJ的吸起，断开KJ的自闭电路） CJ由于FDGJ的缓放要滞后励磁吸起。 无论是进路从左向右
还是从右向左，都是12网络线先供KF,再是13网络线供KF，12线用的是CJ的滞后励磁，13线用的是FDGJ的缓放,进路由始端向终端解锁，一个区段1LJ.2LJ吸起后，在进行下一区段。(LJ↑先CJ↑)
程序如下：
办理进路---进路选出（JXJ全部落下）---道岔转换---进路锁闭（SJ落下，ZJ吸起一直保持到进路解锁）---（XJJ吸起，XJ吸起）开放信号（FKJ落下）---列车或调车进入---进路解锁
各类继电器的认识：
缓放型继电器：AJ(按钮继电器)ZJ(终端继电器)DXJ（调车信号继电器）FDGJ(道岔区段轨道反复示继电器)防止轻车跳动或分路不良时造成SJ吸起道岔提前解锁
种由牵出进路终端向折返进路始端解锁。
，不因瞬间断电而XJ落下，信号熄灭。在调车进路人工解锁时，QJ吸起利用XJ的缓放，用XJJ的局部电源电路中，DXJ的第2组接点断开自闭电路，使XJJ未来得及落下，迫使XJJ接KZ-RJ-H重新励磁吸
起接KF30S电源。同一咽喉的所有信号 继电器都并在11网络线上，KF给列车电路用的KZ给调车进路用的，ZJ前接点接DXJ电路,后接点接LXJ电路，LKJ前接点接LXJ电路，后接点接DXJ电路。
规定的时间。进路中除第一个LJ用条件电源外，其他的用解锁电源。利用CJ的及时励磁特性用条件电源把第一个LJ吸起（人工解锁,取消进路.调车中途返回解锁都用到了CJ的及时励磁特性）。 J的动作顺序与所办进路方向有关，利用CJ的及时励磁特性在12线工作完后13线才开始工作，KF解锁电源S型传递，瞬间接通。一种由牵出进路终端向牵出进路始端解锁，一

一、6502电气集中电路的动作程序分析6502电气集中电路动作顺序包括选路、排路、检查联锁条件、锁闭进路、开放信号、解锁进路等过程,其中选路由1～6线实现,主要的继电器有JXJ、DCJ、FCJ; 7线是实现进路选排一致性的检查,主要继电器是KJ; 8线的主要继电器是XJJ ,用来检查进路联锁条件,即检查道岔位置是否正确、进路是否空闲、敌对进路是否未建立; 9、10线的主要继电器是QJJ( GJJ ) , QJJ ↑( GJJ ↑)为锁闭进路做准备,每一个区段设一个QJJ ,每个道岔设有SJ。

当QJJ↑时, 1LJ、2LJ 落下, SJ 落下,实现进路锁闭; 11 线的主要继电器是XJ ,控制信号的开放; 12、13线的主要继电器是1LJ、2LJ,为进路的锁闭或解锁作准备;当1LJ、2LJ 落下, SJ落下,进路锁闭;当1LJ、2LJ吸起, SJ吸起,进近路解锁。

、1～6网络线故障判断处理方法二1. 1～6网络线电路作用:1、2网络线电路:双动道岔反位,即八字第一笔;3、4网络线电路:双动道岔反位,即八字第二笔;5、6网络线电路:单动道岔定、反位、双动道岔定位,还包括JXJ;2. 1～6网络线电路动作规律:●所排进路有经过双动道岔反位的,先1、2 线动作或3、4线动作,然后5、6线动作。

●不论进路方向如何, 选路总是从左到右, 与排列方向无关。

●由进路左边的按钮继电器给1、3、5线送KZ,由进路右边的按钮继电器给2、4、6线送KF。

(●在正常情况即在列车进路或列车兼调车时)下,始端选出按钮灯亮稳光,终端选出灭灯,中间信号点选出闪光。

3. 故障现象及判断:故障1: 若进路有一个信号点选出,因为KF 是由6线从右至左送出,则说明6线正常, 5线有故障。

5线故障范围的确定可以根据进路中每个信号点的按钮亮灯情况来判断是否为某个信号点故障;若还要确定是否为进路中某个道岔是否选出的故障,这时可以把道岔单操至另一位置,再办理相应进路来确定是否为该道岔的选出故障。

2、调车信号机的布置：
股道
根据调车作业的实际需要布置的
分类：
调车起始信号机：如SⅡD、S5D、 SⅢD 、D17、SⅡD、S4D
调车折返信号机：如D15、D1、D3、D9、D11、D13
调车阻拦信号机：如D5、D7
增加同时作业，提
14
高咽喉通过能力
实际上，一架信号机并非仅仅起一种作用 并置调车信号机：同一坐标处，设置两架运行方向相反
3
23
IG
D7 9 15 17
D17
1/19WG D5
D15 19 27
IIG
SIII
4G
XIII
XI 天 津 方
XII 面
X4
S4
13
（二）信号机的布置：图2－4（a）
1、列车信号机的布置： 进站信号机：车站进口，如XD、X
X
区间
出站信号机：发车线股道头部，如S5、SⅢ、SⅡ、S4
IIIG
XIII
定型组合－－电路模块－－独立完成逻辑功能的电路环节
定型组合可分为三类： （12种，附录5，P286） 1）信号组合：
列车（4）：LXZ 1LXF 2LXF YX 调车（2）: DXZ DXF 2）道岔组合： （3）
DD SDZ SDF 3）区段组合： （1） Q
方向组合: (1) F
电源组合：（1） DY
ZYJ7型电液转辙机 电动转辙机基本要求：P19
三、轨道电路
设置：信号机防护的进路，信号机的接近区段
划分原则：P27
IIAG 接近区段
D1
1DG 防护区段
D17
防护区段 接近区段
16
第三节 室内设备 一、控制台和区段人工解锁按钮盘 （一）控制台
