6502电气集中1到13线小总结6502电路是以安全型继电器为基础的车站联锁控制系统。
整个主体电路从结构上看，是根据控制台盘面图(与站场平面图对应)构建的继电器组合连接图。
而从逻辑上看，可以将主体电路分为1到15线。
该电路可被分为两部分，即选择组电路和执行组电路。
1 选择组电路选择组电路的主要部分是1到6线。
其中，1、2线负责选出撇形双动道岔FCJ；3、4线负责选出捺形双动道岔FCJ；5、6线用来选单、双动道岔的DCJ，单动道岔FCJ以及进路中所有的信号点。
7线也算在选择组电路中，但其实是起到了选择组与执行组之间的过渡作用。
从电路结构上来看。
1到6线中，1、3、5线从左至右送KZ，2、4、6线从左至右送KF。
因此，电路可以被分为3组，即1、2一组，3、4一组、5、6一组，每组中KZ到KF可组成一个独立电路，例如1线KZ可以从左至右跑通到2线KF。
选岔电路之所以这样划分为3组(称为六线制)，是考虑到迂回电路的问题，即如果仅采用一组(称为二线制)，对同一对始端终端很容易会同时选出多条进路，例如可能选出多条八字迂回进路出来，即二线制很难区分出一条唯一的基本进路。
采用六线制，1、2线负责选八字第一笔(撇形)，3、4线负责选八字第二笔(捺形)，就将八字第一笔和八字第二笔区分开来，再利用断线法，并在二极管的配合下，可以很好地构建选基本进路的电路，避免选出迂回进路。
断线法能将非基本进路的选岔电路断开，并在断开处设置变通进路按钮继电器及KZ，基本进路与变通进路得以区分。
但是有时八字进路是唯一的路径时(假八字进路)，纯粹的六线制就遇到障碍过不去了，我们这时也没必要再加一个变通按钮，而应采用换线法将SDF的1、2线与3、4线互连实现撇形到捺形的互通，并排除换线后对周围双动道岔的影响。
另外，考虑到道岔除了定位就是反位，所以DCJ(FCJ)励磁电路须接上FCJ(DCJ)后接点，实现互切，避免同时选两条进路。
从动作原理上来看。
6502电气集中1-6线的简单归纳及个别单元电路6502电气集中联锁主要是以15条网络线来贯通电路，存在着一种相互制约的联锁关系。
15条网络线分别有，1，2线的八字第一笔FCJ电路，3，4线的八字第二笔FCJ电路，5，6线的JXJ电路，7线的KJ电路，8线的XJJ电路，9线的QJJ电路，10线的QJJ自闭电路，11线的XJ电路，12，13线的LJ电路（解锁电路），14，15线的光带表示灯电路。
15条网络线是属于定型电路，除此之外，还有各个单元电路。
在网络电路中又是通过各个单元电路来实现联锁。
在6502电路中大致分为选择组电路和执行组电路。
一.选择组单元电路1.AJ电路的组成与作用。
在AJ的励磁电路是直接按压A接通，KZ电源通过AJ的线圈3到4在到KF电源，实现励磁吸起。
之后通过自身的前接点来勾通自闭电路，AJ的自闭电路是KZ出来经过LXJ的11—13，DXJ的21—23，QJ的61—63，FKJ的21—23，JXJ的61—63，（LAJ的71—72），到线圈1和2在到KF 。
只要以上任一一个继电器吸起，那么AJ的自闭电路断开，AJ就回落下。
AJ作用，1.适合用于1—6线，只有它吸起并保持自闭后方可把1—6线的KZ电源送出去。
2.在进路A表示灯电路中提供SJZ电源。
2.方向继电器电路的组成与作用。
FJ电路是由各个AJ的吸起来实现励磁与自闭的。
在6502电路中FJ提供10种方向电源。
分别有（KF—共用—Q用于JXJ电路的自闭电路。
KF—共用—H用于FKJ重复开放信号的励磁电路中和TAJ的励磁电路中。
KZ—共用—H用于单置调车AJ电路中。
KZ—列共—Q 用于并置和差置调车信号机AJ电路中。
KZ—列共—DJJ—Q，KZ—列共—DFJ—Q，KF—LFJ—Q，KF—LJJ—Q，KF—DFJ—Q，KF—DJJ—Q）。
FJ电路一般是上下行咽喉各设置一套，分别有LJJ，LFJ，DJJ，DFJ，4个继电器电路。
LJJ 是用于列车接车方向，LFJ是用于列车发车方向，DFJ是用于调车发车方向，DJJ是用于调车接车方向。
6502大站电气集中联锁电路构成及原理第一部份选择组电路第一节概论6502大站电气集中的主要电路构成15条网络线，其中1－7线为选路电路，8－15线为执行电路。
一、选择组电路1、组成：选择组电路由记录电路和选路网络组成。
记录电路由按钮继电器电路和方向继电器电路组成，按钮继电器电路记录按压进路按钮的动作，方向继电器电路根据按压按钮的顺序来区分进路的性质和运行方向。
选路网络由选岔电路和开始校核电路组成，六线制选岔网络（1－6线）即道岔操纵继电器动作网络线，用来选取进路中相关道岔的操纵继电器（转换道岔由道岔控制电路完成）动作，第7线开始继电器励磁网络，用来检查选排一致性。
2、作用：主要用以记录车站值班员按压按钮的动作，按要求自动选通所需进路并将操作意图传给执行组电路。
第二节方向继电器电路一、设置：方向继电器设在F组合中，每个咽喉共用一套。
二、组成：四个方向继电器组成，分别是：列车接车方向继电器（LJJ）、列车发车方向继电器（LFJ）、调车接车方向继电器（DJJ）、调车发车方向继电器（DFJ）。
三、向继电器的吸起时机、落下时机及控制台的现象:a)吸起时机：按下始端按钮按钮继电器吸起后方向继电器吸起同时控制台排列灯亮灯。
b)落下时机：选路完成进路右端的按钮继电器复原后方向继电器复原同时排列灯灭灯。
c)十种方向电源：KF－共用－Q、KF－共用－H、KF－LJJ－Q、KF－LFJ－Q、KF－DJJ－Q、KF－DFJ－Q、KZ－共用－H、KZ－列共－Q、KZ－列共－DJJ－Q、KZ－列共－DFJ－Q。
d)方向继电器电路图解（略）e)注：FJ的自闭电路：列车或调车终端按钮继电器构通FJ的一条自闭电路；但列车或调车按钮作变通时FJ有三条自闭电路；专用的变通按钮在选路时有二条自闭电路。
第三节按钮继电器电路一．设置：每一个可作信号始端和终端的信号点设置一个LAJ和一个DAJ，单置调车信号机设置AJ、1AJ和2AJ。
二. 作用：按钮继电器(AJ)用来记录值班员排列进路时所按下按钮的动作。
6502 电气集中电路概述文字文字6502电气集中电路概述6502电气集中电路的主要电路由15条网路线构成，其中1~7线为选路电路，8~15线为执行电路。
据次，可将6502电路分为选择组电路和执行组电路两大部分。

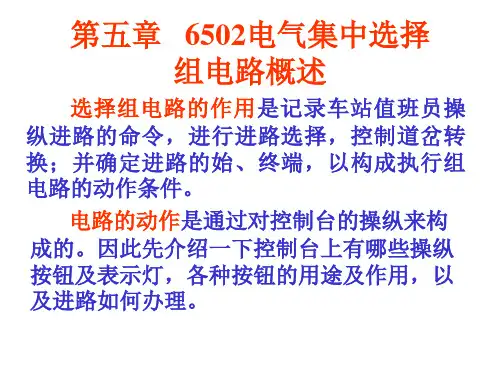

选择组电路记录电路和选路网路组成，主要用以记录车站值班员按压按钮的动作，按要求自动选通所需进路，并将操作意图传给执行组电路。
在记录电路中，由按钮继电器电路记录按压进路按钮的动作，由方向继电器根据所按压进路的顺序来区分进路性质和运行方向。
选路网路包括选岔电路和开始继电器电路。
在7线网路线中，1~6线是道岔操纵继电器动作网路线，组成6线制选岔电路，用来在排列进路的过程中自动选出进路上的各有关道岔所需的位置；第7线是开始继电器励磁网络，用以检查所选进路和所排进路的一致性。
进路选定后，即将车站值班员的操作意图传达到执行组电路，构成执行组的动作条件。

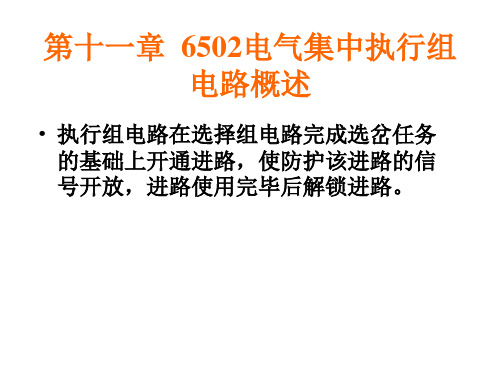

执行组电路概况执行组带内陆的作用是，检查进路中道岔位置。
区段空闲，未建立敌对进路，实现道岔区段锁闭和开放信号，以及完成进路的解锁。
执行组电路可分为信号检查。
区段检查，信号开放，锁闭及解锁等环节。
1．2线：用来选出“八”字第一笔双动道岔的反位。
1FJ,2FJ。
3．4线：用来选出“八”字第二笔双动道岔的反位。
5．6线：用来选单动及双动道岔定位和单动道岔反位。
7线：开始继电器(KJ), 用以检查所选进路和所排进路的一致性。
执行组电路主要由8线网路线组成。
8线：信号检查继电器电路（XJJ），用来检查开放信号的可能性，即进路空闲，没有建立敌对进路，道岔位置正确。
9线：区段检查继电器（QJJ）和股道检查继电器(GJJ)电路，用来检查区段空闲，实现进路锁闭。
10线：是区段检查继电器（QJJ）自闭电路，用来防止区段故障解锁方式使进路迎面错误解锁。
11线：信号继电器（XJ）电路，检查进路上各区段处于锁闭状态，道岔位置正确，以及迎面敌对进路检查，符合条件即可开放信号。
12．13线：为进路继电器网路，用来实现进路锁闭，完成进路的正常解锁，取消，人解，调车中途返回解锁以及引导锁闭等。
【铁道信号】6502电⽓集中电路复习整理资料车站信号⾃动控制题型：1、填空题（15×1＝15分）2、选择题（15×1＝15分）3、判断题（10×1＝10分）4、简答题（25分）绪论⼀、铁路信号的主要功能1、概念：铁路信号是铁路组织、指挥、控制⾏车的技术设备，是信号、联锁、闭塞设备的总称。
2、功能：保证⾏车安全；提⾼运输效率，实现运输管理⾃动化和列车运⾏⾃动化；改善铁路员⼯的劳动条件。
⼆、⼏个基本概念1、进路；平⾏进路；抵触进路；敌对进路进路：在车站范围内，列车或车列(调车车列)由某⼀指定地点⾏⾄另⼀指定地点所经过的路径。
平⾏进路：⼀条进路与另外⼀条进路⽆任何共⽤的路段；抵触进路：不能利⽤道岔的位置关系同时建⽴两进路；敌对进路：两进路均能建⽴且有重叠部分2、⾮集中联锁；集中联锁车站信号系统就是实现联锁的系统－－车站联锁系统。
⾮集中联锁：对道岔、信号机的控制是零散的，由扳道员在道岔或信号机握柄旁以体⼒劳动来实现，且不设轨道电路，进路空闲与否由扳道员观察线路⽽定。
作业效率低，劳动强度⼤，也不利于⾏车的安全。
集中联锁：对道岔、信号机及进路的控制集中在信号楼作业效率⾼，便于管理。
3、我国铁路上常⽤的联锁设备。
按联锁⽅式不同划分：电锁器联锁：继电联锁：计算机联锁：全电⼦联锁主要联锁设备：6502电⽓集中联锁设备（主要通过继电器电路实现联锁控制功能）；计算机联锁系统（主要通过计算机设备（和软件）实现联锁控制功能）；第⼀章继电安全电路基础知识1、站场形⽹络的概念：电路的图形结构与站场的形状相同（除交叉渡线和复式交分道岔两种情况外实质上：站场形⽹络是由许多分⽴的控制电路组成的。
2、6502电路动作遵循原则：办理进路－－进路选出－－道岔转换－－进路锁闭－－开放信号－－列车或调车进⼊－－进路解锁3、继电器接点符号的含义。
第⼆章设备简介1、6502电⽓集中系统构成，室内、设备的构成及作⽤。
