耐火 抗热震性材料检测试验方法

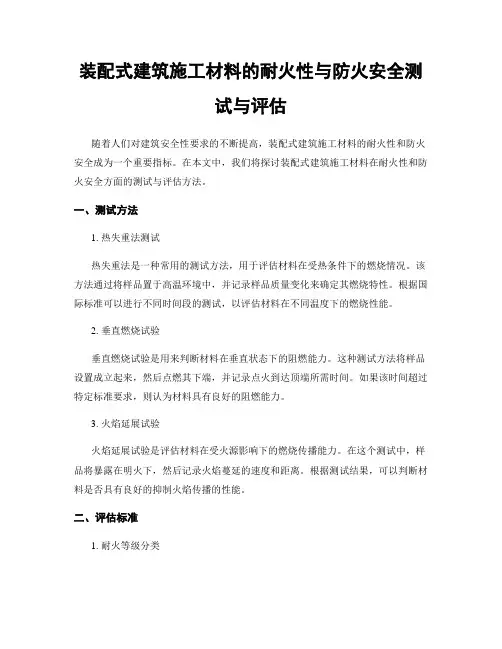

装配式建筑施工材料的耐火性与防火安全测试与评估随着人们对建筑安全性要求的不断提高，装配式建筑施工材料的耐火性和防火安全成为一个重要指标。

在本文中，我们将探讨装配式建筑施工材料在耐火性和防火安全方面的测试与评估方法。

一、测试方法1. 热失重法测试热失重法是一种常用的测试方法，用于评估材料在受热条件下的燃烧情况。

该方法通过将样品置于高温环境中，并记录样品质量变化来确定其燃烧特性。

根据国际标准可以进行不同时间段的测试，以评估材料在不同温度下的燃烧性能。

2. 垂直燃烧试验垂直燃烧试验是用来判断材料在垂直状态下的阻燃能力。

这种测试方法将样品设置成立起来，然后点燃其下端，并记录点火到达顶端所需时间。

如果该时间超过特定标准要求，则认为材料具有良好的阻燃能力。

3. 火焰延展试验火焰延展试验是评估材料在受火源影响下的燃烧传播能力。

在这个测试中，样品将暴露在明火下，然后记录火焰蔓延的速度和距离。

根据测试结果，可以判断材料是否具有良好的抑制火焰传播的性能。

二、评估标准1. 耐火等级分类根据国家标准，装配式建筑施工材料可以分为多个耐火等级，例如A1级、A2级和B1级等。

其中A1级具有最高的耐火性能，可承受高温条件下长时间的热辐射而不燃烧。

2. 防火分隔性能评估防火分隔性能评估是用来评价建筑施工材料是否满足特定防火要求。

通过对材料进行测试和模拟真实情况下的使用场景，可以确定材料是否具有足够的阻隔能力，在一段时间内有效遏制燃烧蔓延。

3. 火灾报警与自动灭火系统功能评估除了材料本身的防火性能之外，装配式建筑还需要齐全的火灾报警与自动灭火系统来提供安全保障。

因此，对这些系统的功能进行评估也是必要的。

通过模拟真实火灾情况，测试检测装置的准确性和自动灭火系统的响应速度，以确保在发生火灾时能够及时采取措施。

三、防火安全评估1. 实际使用环境测试除了上述标准化测试方法外，还需要考虑装配式建筑材料在实际使用环境中的防火性能。

例如，在高温多尘的工地环境中，材料应具有较高的抗燃烧能力，并且不易受到粉尘和腐蚀物质的影响。

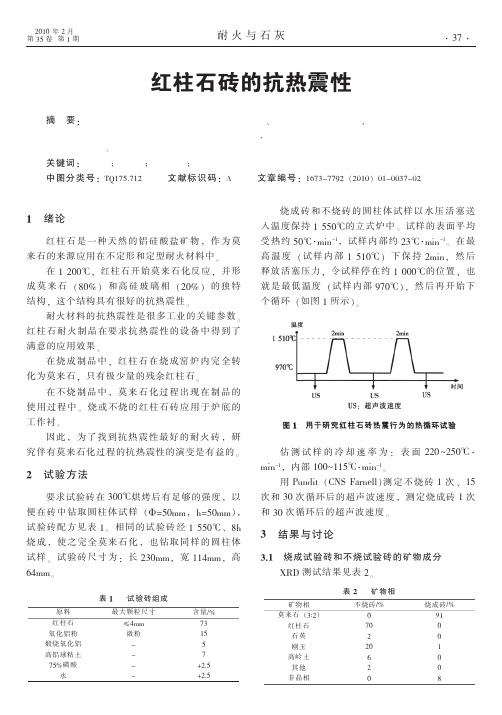

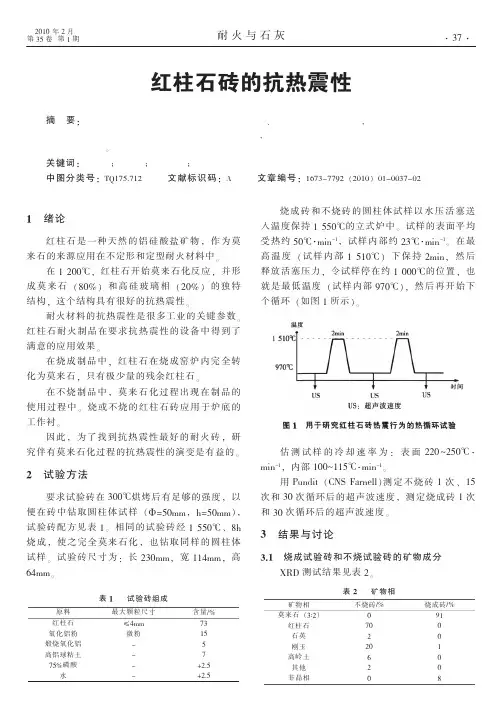

耐火材料抗热震性试验方法编制说明中钢集团洛阳耐火材料研究院有限公司2013年4月耐火材料抗热震性试验方法标准编制说明一任务来源根据国标委综合[2011]66号文“关于下达2011年第二批国家标准制修订计划的通知”，中钢集团洛阳耐火材料研究院有限公司承担GB/T xxxx-201x《耐火材料抗热震性试验方法》标准的制订工作，计划编号20110797-T-469。

二主要工作内容本次制订工作的主要内容是在原有行业标准的基础上，对现有行业标准方法进行筛选，并吸收国外相关方法标准内容。

目前国内外抗热震性试验方法如下表。

表1 各国抗热震性试验方法一览表这些标准按冷却介质可以分为3类：一类是水冷法，即冷却介质为流动的水：YB/T 376.1-1995、YB/T 376.3-2004、YB/T 2206.2-1998、DIN 51068-T1:1976、JIS R 2657:1995均属此类；一类是压缩空气急冷，即冷却介质为压缩空气：YB/T 376.2-1995、YB/T 2206.1-1998、ASTM C 1100-88(1998)、EN 993-11:2003均属此类；一类是空气自然冷却，即冷却介质为空气：JB/T 3648.1-1994、YB/T 4018-1991、JIS R 2657:1995、BS 1902-5.11-1986均属此类。

第一类适用于致密且不与水反应的材料，应用较多，第二类及第三类适用于轻质隔热制品以及如碱性耐火制品、硅质耐火制品、熔铸耐火制品、以及与水作用或热震次数少而难以判定抗热震性优劣的耐火制品。

针对国内外抗热震性试验方法标准的状况，结合国内抗热震性检验实际情况，本次标准制定内容分三部分：方法1，水急冷法，冷却介质为水，试样为标准砖；方法2，水急冷法，冷却介质为水，试样为圆柱体；3，空气急冷法，冷却介质为压缩空气；方法4，空气自然冷法，冷却介质为室温下自然流动的空气。

1 水急冷法-标准砖试样该方法适用于致密硅酸铝质耐火材料，包括定型和不定形耐火材料。

耐火抗热震性材料检测试验方法
在规定的试验温度和冷却介质条件下，一定形状和尺寸的试样，在经受急热急冷的温度突变后，根据其破损程度来确定耐火材料的抗热震性。

其方法有四种：
方法一：水急冷法-直形砖试样
方法二：水急冷法-小试样
方法三：空气急冷法
方法四：空气自然冷法
我们就拿第四种方法简单来看一下试验步骤：
该方法适用于测定显气孔率大于45%的耐火材料的抗热震性。

首先将试样在电热干燥箱中于110℃±5℃下干燥至恒量，也可根据双方约定进行。

将干燥后冷却至室温的试样用天平称量其质量并记录。

将试验炉加热到试验温度（1000℃或协商的试验温度）±10℃并保温15min，然后将试样顺长度方向，230mm×65(75)mm面为底面整块放入炉内，试样之间的间距应不小于30mm，试样不得叠放。

试样入炉后关闭炉门，10min内使炉温迅速恢复到试验温度，并保温20min。

保温结束后打开炉门，用夹具取出试样放置在试样冷却架上，在空气中自然冷却5min后再次称量其质量。

但室温不应高于40℃，周围不应有强制对流通风和大块金属导热体。

在试样急冷过程中，应关闭炉门，使炉温仍保持在试验温度±10℃
如此反复，直至质量损失达20%。

记录热循环次数。

也可按双方约定的次数终止试样。

在试样的质量损失达到20%以前，试样没经受一次急热急冷过程，称为急冷急热一次。

如试样在急冷过程中，质量损失达20%，则该过程称为有效的一次；质量损失超过20%，则该次无效。

如果有外力引起试样破坏，则该试验作废。

什么是耐火材料的抗热震性 和田玉,和田玉器,新疆和田玉,和田玉籽料,和田玉鉴别,新疆和田玉鉴别，和田玉籽料鉴别，和田玉疯了,和田玉挂件,和田玉手镯,和田玉原石，和田玉商城 南阳艾条艾条南阳艾条批发 艾灸减肥艾灸疗法艾灸的作用/膜结构膜结构公司河南膜结构公司张拉膜 珍珠岩2/ 互感器电流互感器电压互感器零序电流互感器放电线圈消谐器信阳互感器抗热震性是指耐火制品对温度迅速变化所产生损伤的抵抗性能。

耐火材料在使用的过程中，经常受到环境温度的急剧变化作用，例如，盛钢桶衬砖在浇注过程中，冶金炉（转炉、平炉或转炉）的加料、出钢或操作中炉温变化等，导致制品产生裂纹、剥落，甚至崩溃、此种破坏作用不仅限制了制品和炉窑的加热速度和冷却速度，限制了炉窑操作的强化，而且也是制品、炉窑损坏较快的主要原因之一。

影响耐火材料抗热震性的因素非常复杂。

一般来说，材料的线膨胀系数小，抗热震性就好；材料的热导率高，抗热震性也好。

另外，材料的颗粒度组成、致密度、气孔大小和分布、制品形状等均对其抗热震性有影响。

对于不同的耐火材料，其抗热震性的检测方法也不同，主要包括水急冷法和空气急冷法两种。

南阳电子警察/ 南阳汉都网/膨胀珍珠岩/ 膨胀珍珠岩/ 1珍珠岩2 玻化微珠/ 珍珠岩2 玻化微珠// 颗粒石墨鳞片石墨海泡石增碳剂 室机房河南机房 室机房 月季树状月季大花月季丰花月季藤本月季防爆电机防爆变频电机防爆电机配件// 膨胀玻化微珠/ 浸塑设备 / 膨胀珍珠岩/爱笑网五彩咖啡玉器/解梦网/ 精密铸造不锈钢铸件/guige/7.htm 铸铁闸门 膨胀珍珠岩珍珠岩保温材料/ / 供水设备 防火抗裂保温材料 / 桃木扣生产厂家桃木扣桃木扣批发桃木钥匙扣/ / 信阳茶叶 核磁共振室，屏蔽机房 核磁共振室 /移动破碎站 矿物肥/ / 多功能核桃夹核桃夹生产供应核桃夹 南阳银饰南阳农运会产品// 二号和田玉网，和田玉价格 乙肝大三阳的治疗方法，乙肝小三阳的治疗方法。

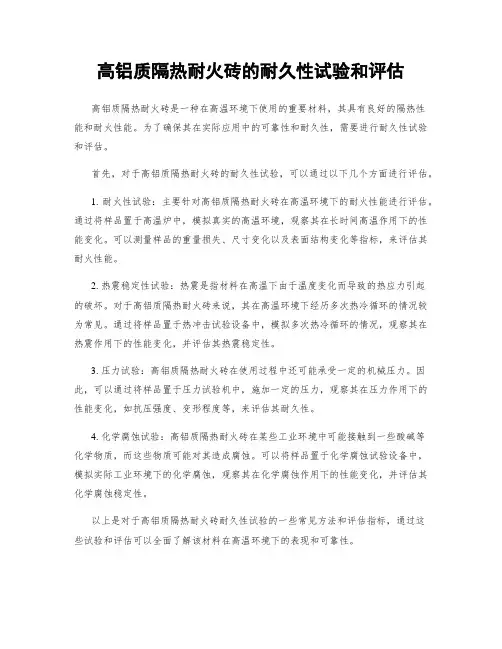

高铝质隔热耐火砖的耐久性试验和评估高铝质隔热耐火砖是一种在高温环境下使用的重要材料，其具有良好的隔热性能和耐火性能。

为了确保其在实际应用中的可靠性和耐久性，需要进行耐久性试验和评估。

首先，对于高铝质隔热耐火砖的耐久性试验，可以通过以下几个方面进行评估。

1. 耐火性试验：主要针对高铝质隔热耐火砖在高温环境下的耐火性能进行评估。

通过将样品置于高温炉中，模拟真实的高温环境，观察其在长时间高温作用下的性能变化。

可以测量样品的重量损失、尺寸变化以及表面结构变化等指标，来评估其耐火性能。

2. 热震稳定性试验：热震是指材料在高温下由于温度变化而导致的热应力引起的破坏。

对于高铝质隔热耐火砖来说，其在高温环境下经历多次热冷循环的情况较为常见。

通过将样品置于热冲击试验设备中，模拟多次热冷循环的情况，观察其在热震作用下的性能变化，并评估其热震稳定性。

3. 压力试验：高铝质隔热耐火砖在使用过程中还可能承受一定的机械压力。

因此，可以通过将样品置于压力试验机中，施加一定的压力，观察其在压力作用下的性能变化，如抗压强度、变形程度等，来评估其耐久性。

4. 化学腐蚀试验：高铝质隔热耐火砖在某些工业环境中可能接触到一些酸碱等化学物质，而这些物质可能对其造成腐蚀。

可以将样品置于化学腐蚀试验设备中，模拟实际工业环境下的化学腐蚀，观察其在化学腐蚀作用下的性能变化，并评估其化学腐蚀稳定性。

以上是对于高铝质隔热耐火砖耐久性试验的一些常见方法和评估指标，通过这些试验和评估可以全面了解该材料在高温环境下的表现和可靠性。

此外，为了进一步评估高铝质隔热耐火砖的耐久性，还可以进行长期使用观察和实际应用验证。

将该材料应用于真实的工业生产过程中，并定期进行检查、记录和评估，以验证其在实际使用中的耐久性。

通过与其他材料的对比使用，可以进一步评估其在特定工业环境下的优势和可靠性。

综上所述，对于高铝质隔热耐火砖的耐久性试验和评估，可以通过耐火性试验、热震稳定性试验、压力试验和化学腐蚀试验等方法进行评估，并结合长期使用观察和实际应用验证，全面了解其在高温环境下的性能和可靠性。

材料耐火等级详细试验步骤一、V 火焰等级的评定：V-0 等级1、在每一次本生灯火焰燃烧10 秒钟移开后，没有任何一个试片被火焰点燃超过10 秒钟。

2、每一组的5 个试片中，共10 次火焰燃烧10 秒钟移开后，总共火焰燃烧的时间不超过50 秒钟。

3、没有任何试片被火焰点燃并燃烧到试片被夹住固定的上端。

4、没有任何试片滴落的火焰分子会点燃300mm 下的干燥的吸收性外科用棉花。

5、没有任何试片在第二次测试火焰移开后燃烧持续超过30 秒钟。

V-1 等级1、在每一次本生灯火焰燃烧10 秒钟移开后，没有任何一个试片被火焰点燃超过30 秒钟。

2、每一组的5 个试片中，共1 0 次火焰燃烧10 秒钟移开后，总共火焰燃烧时间不超过250 秒钟。

3、没有任何试片被火焰点燃并燃烧到试片被夹住固定的上端。

4、没有任何试片滴落的火焰分子会点燃300mm 下干燥的吸收性外科用棉花。

5、没有任何试片在第二次测试火焰移开后燃烧持续超过60 秒钟。

V-2 等级1、在每一次本生灯火焰燃烧1 0 秒钟移开后没有任何一个试片被火焰点燃超过30 秒钟。

2、每一组的5 个试片中，若10 次火焰燃烧10 秒钟移开后，总共火焰燃烧不超过250 秒钟。

3、没有任何试片被火焰点燃并燃烧到试片被夹住固定的上端。

4、试片滴落的火焰分子会有短暂的燃烧，且会点燃300mm 之下的干燥的吸收性外科用棉花层。

5、没有任何试片在第二次测试火焰移开后燃烧持续超过60 秒钟。

说明：五个样品中仅有一个样品不合格，可用第二套样品来进行测试；当t2 +t3 为51～55 秒(V-1)或251～255秒(V-2)时也会用另外一套样品来进行结果验证，尼龙66申请V-2 级时，要以小于120RV 的形式提供，如果RV 等于或大于120，怎模塑样品的RV 不能小于RV 的70%。

科标无机实验室可以对各类材料进行耐火等级测试，系统分析出材料的可耐火程度，结果精准，出具检测报告。

热震性试验方案试验用材HG4169、GH202、GH586 热冲击试样尺寸40×40×5mm，耐热试样尺寸Φ20×15；喷涂前试样表面采用喷砂粗化处理，采用等离子喷涂电源，以工业用αAl2O3喷涂粉末，以NiCoCrAlY或NiCrAlY复合粉末作为底层。

热冲击试样采用单面喷涂，工作涂层的厚度0.3 mm，热冲击试样加热至1100℃和Cr资料来源：阎殿然，Al2O3涂层陶瓷抗高温冲击性能研究，河北工学院学报.1994第4期，：12~17试验方案一等离子喷涂（外涂层αAl2O3，以NiCrAlY复合粉末作为底层）+激光重熔试验用材HG4169、GH202、GH586 热冲击试样尺寸40×40×5mm，耐热试样尺寸Φ20×15；喷涂前试样表面采用喷砂粗化处理，采用等离子喷涂电源，以工业用αAl2O3喷涂粉末，以NiCrAlY复合粉末作为底层。

Y在涂层中的质量分数一般控制在1%一下。

基体温度150~200℃底层涂层厚度控制在50~70μm面涂层控制在0.15~0.13mm5块；涂层表面出现第一次裂纹的次数及涂层剥落1、2的次数，每个数据取三个试样的平均值。

目标100次4、做10块成熟工艺的试样块进行激光重熔处理，同样是为了改变气孔，但应力无法释放，但可以通过热处理进行应力释放。

热冲击试样加热至1100℃保温10分钟后迅速淬入20~25℃中的水中急冷，记录涂层表面出现第一次裂纹的次数及涂层剥落1、2的次数，每个数据取三个试样的平均值。

目标100次试验方案二等离子喷涂（外涂层ZrO2+8% Y2O3，以NiCrAlY复合粉末作为底层）+激光重熔试验用材GH586 热冲击试样尺寸40×40×5mm，耐热试样尺寸Φ20×15；喷涂前试样表面采用喷砂粗化处理，采用等离子喷涂电源，以工业用三氧化二钇（Y2O3）22O35块；热冲击试样加热至1100℃保温10分钟后迅速淬入20~25℃中的水中急冷，记录涂层表面出现第一次裂纹的次数及涂层剥落1、2的次数，每个数据取三个试样的平均值。

关于水泥窑用致密耐火材料的抗热震性能测试我国适用于水泥窑用致密定形耐火材料的有YB/T 376. 1—1995耐火制品抗热震性试验方法(水急冷法)、YB/T 376. 2—1995耐火制品抗热震性试验方法(空气急冷法)和YB 4018—91耐火制品抗热震试验方法三个并行标准。

1、 YB/T 376.1—1995 (水急冷法)①试样尺寸：长X宽X高=(200〜230)mmX (100〜150)mmX (50〜100)mm的直型砖，实际多采用尺寸230mmX114mmX65mm 的标准砖。

②加热方式：将试样的一段插人1100°C的电炉内。

试样受热面距炉门内侧 50mm，距发热体表面不小于30mm。

试样入炉后，炉温降低不得大于50°C，并应在5min内恢复1100°C，接着在1100°C保温15min。

③冷却方式：将试样的热端浸人5〜35°C的流动水中，深度为(50 士 5) mm,水冷3min，在空气中瞭干5min。

如试样未到破损条件，放人炉中继续试验。

④评价标准：试样热端面的面积破损达到一半以上所需热震次数。

2.、YB/T 376.2—1995 (空气急冷法)①试样尺寸：长X宽X高= 114mmX64mmX64mm的长方体。

②加热方式：试样放人950°C的电炉内。

试样入炉后，炉温降低不得大于50°C，应在5min内恢复950°C,在950°C保温30min并应以一个长面放置，不得叠放。

试样与试样、试样与炉壁间距不小于10mm。

③冷却方式：将试样取出，用压缩空气吹5min。

压缩空气喷嘴要正对试样喷吹面的对角线交点，喷吹时间5min。

压缩空气为室温，不含水滴。

喷嘴前压力为O.1MPa，喷嘴距离试样喷吹面中心100mm。

④评价标准：冷却后，以0.3MPa的最大应力对试样弯曲试验。

如果试样在0.3MPa弯曲应力的作用下破损，则认为未通过该次热震。
