永磁无齿轮同步电梯曳引机使用维护说明书

  • 格式：pdf
  • 大小：1.20 MB
  • 文档页数：21

永磁无齿轮同步电梯曳引机使用维护说明书上海桑塔斯机电有限公司Sun ToUs (shanghai) Electromechanical Co.,Ltd.目录1、概述 (1)2、产品描述 (1)2.1、适用范围 (1)2.2、产品特性 (1)2.3、产品主要技术参数 (2)2.3.1、曳引参数 (2)2.3.2、永磁电机参数 (2)2.3.3、制动器技术参数 (2)2.3.4、编码器技术参数 (3)2.4、曳引机使用环境 (3)2.5、产品装箱内容 (3)3、曳引机搬运及储存 (3)3.1、曳引机搬运 (3)3.2、曳引机吊装 (3)3.3、曳引机储存 (4)4、曳引机安装 (4)4.1、机械安装前的准备工作 (4)4.2、电气安装前的准备工作 (4)4.3、电气连接 (4)4.3.1、电动机接线 (4)4.3.2、制动器接线 (4)4.3.3、编码器的接线 (5)5、曳引机的调试 (7)6、制动器的调试 (7)6.1、制动器机构说明 (7)6.2、制动器机构调试 (8)6.2.1、制动器间隙调节 (8)6.2.2、制动器力矩的调节 (8)6.2.3、制动器部分力矩失效测试 (9)7、手动紧急救援的操作 (9)8、曳引机的维护和保养 (10)8.1、总则 (10)8.2、维护周期 (10)8.3、曳引轮 (10)8.4、轴承和润滑 (10)8.5、编码器 (11)8.6、制动器 (11)8.6.1、制动器常见故障及排除方法 (12)9、曳引机常见故障 (13)10、附件 (14)1．概述-特殊符号的使用任何规划安装或维护工作都必须由有资格的人员来完成。

人员必须经过培训，熟悉本产品的安装组装调试和操作，并且具有丰富的电梯构造等相关知识。

电梯电机适用低压规程。

低压规程包含机械规程的相应要求。

在机械规程中，电梯曳引机电机不是一个单独的机器，而是电梯曳引机的一个部件，不允许进行单独调试。

本产品的操作维护和检查必须严格遵守电梯适用安全条例，如：DIN EN 81“电梯结构和安装安全条例”第一部分“电梯技术条件（TRA200）”以及其它相关条例。

操作人员负责根据安全要求适当安装曳引机以及按照适用条例的规定进行检查和维修。

由于不当搬运或不根据本说明书操作而损坏产品质量，不在保修范围内。

必须一直遵守本手册或所提供的其它指导说明，以避免危险和损坏。

曳引机安装好后，应检查电机和刹车的功能是否正常。

本曳引机的维修工作只能由制造商或其授权的维修代理商来完成。

擅自打开或改动可能导致人身伤害或部件损坏。

电动机转动时，即使变频器已断电，它也有高压产生，禁止触摸电动机的接线端子。

电动机高速运转时，禁止采用接线端子直接短路的方式来达到制动目的，但允许在紧急状态时在零速起始条件下短接接线端子，使电梯轿厢缓慢升降，实现紧急救援。

此种电机不可与三相电源系统直接连接，而必须通过变频器连接。

直接连接将可能摧毁电机。

·手动松闸只能用于紧急状态，在正常运行时严禁使用，除非本手册有特别说明。

·工作时机器的外置部件的表面温度会升高，所以不要让热敏器件接触或连接到外置部件。

如果需要的话，应该采取保护措施，以防意外接触。

2.产品描述2.1适用范围蓝鸟（Blue Bird）系列永磁同步曳引机适用于别墅电梯、无机房电梯，有机房电梯，采用单绕型式，以2：1悬挂方式安装。

2.2产品结构蓝鸟系列永磁同步曳引机，采用低转速、大力矩的三相永磁同步电动机直接驱动方式，具有低能耗、低噪音、无污染、免维护等优点。

结构特点如下：曳引轮与轴采用锥度配合加键联接。

选用的永磁体通过高强度粘结剂和特殊工艺固定在转子表面上，保证在运行过程中发生任何情况也不致于去磁和脱落；且采用特殊设计即使工作温度超过永磁体的使用温度也不会去磁。

制动系统采用双回路弹簧加压锥盘式制动系统，力矩大、调整方便、安全可靠。

编码器采用多摩川的旋转变压器，耐震动、工作温度范围大、高性能、长寿命，不会因PG卡电压输出不对及因现场接线错误而被烧毁。

编码器的安装采用内置式安装方式，避免了曳引机在现场安装时碰撞而损坏。

蓝鸟曳引机结构图序号名称序号名称1 曳引机基座7 制动力矩调整螺母2 电机8 制动弹簧调整压板3 接线盒9 制动器4 曳引轮10 电机后盖5 制动器间隙调整螺栓11 编码器6 制动力矩部分失效测试孔2.3 产品主要技术参数2.3.1曳引技术数据型号：DC180工作制：S5。

曳引轮直径为：φ100mm或φ180mm悬挂安装方式：2 ：1曳引绳直径：φ6mm或皮带，曳引绳数量见附件，绳槽尺寸见附图一槽距为：12mm平衡系数：0.452.3.2 永磁电机技术参数电机类型：永磁同步电机极数：30极绝缘等级：F防护等级：IP54冷却方式：自然冷却或风冷选配编码器：旋转变压器52XU9755或TS2640N321E64、海德汉ERN1387 变频器电压：频率：3相 AC 220V 50/60赫兹或3相 AC 380V 50/60赫兹2.3.3 制动器的技术参数启动电压：DC 200V保持电压：DC 80~95V工作气隙：0.7mm最大工作气隙：1.0mm工作持续率：40%2.3.4 编码器技术参数型号：旋转变压器52XU9755或TS2640N321E64脉冲数：1024脉冲激励电压/频率：AC 7Vrms 10KHz操作温度：-55~+1550C型号：选配海德汉ERN1387脉冲数：2048脉冲2.4 曳引机使用环境海拔高度不超过2000M（超过2000米时按GB755有关规定折算环境温度）环境温度：-5o C-40 o C最大相对湿度：在20 o C时不超过85%（无冷凝）安装的机房或井道应确保通风，要保证热量能通过对流和辐射被散发。

2.5 产品装箱内容曳引机一台松闸板手1根曳引机使用维护说明书 1本制动使用维护说明书1本合格证 1份装箱单 1份用户选配件：编码器1只，编码器加长线1根及其它配件。

3 曳引机搬运及储存3.1曳引机搬运曳引机由木箱或板条箱包装。

在某些情况下，安装于木制平台上，以便卡车运输。

木箱和板条箱均不承重，因此运输不能相互堆放。

物品由卡车卸下时，必须根据其重量及尺寸，选合适的装卸设备完成。

所有包装设计均适于用叉车及平板车移动。

曳引机产品全部都经过测试并确保无故障后出厂，一旦运抵现场应该立即目视检查，看有无外部损坏。

由于不当搬运造成损坏，不在保修之列。

如果发现运输损坏，可向运输公司索赔。

若有必要，不要把机器投入使用。

3.2吊装曳引机的铭牌上表明了曳引机的净重，曳引机上按照不同规格配置了不同吊环螺钉，曳引机可通过机架上的吊环螺钉吊装。

吊装时应小心，确保曳引机不要受撞击，否则将影响曳引机的优异的运行性能。

注意！曳引机吊环螺钉属电梯驱动系统部件，不可拆除移作别用，且只能通过吊环螺钉吊装，不允许使用曳引机上的其它部件来吊装，否则将影响曳引机的性能。

3.3曳引机产品的储存即使曳引机仍有包装，也应保存在干燥的地方以防恶劣天气。

曳引机未安装之前切记勿拆除包装。

长时间（三个月以上）存放后，转动曳引机电机前，应先测量制动器线圈与地之间的绝缘，检查制动器功能是否正常。

运行前应测量曳引机电机各相与地之间的绝缘，高速运行前应以低速（<20转/分）正反方向运转电机各10分钟以上，以均匀的润滑轴承。

4.曳引机的安装4.1 曳引机机械安装前的准备工作1、产品开箱后应立即用眼睛检查其外表是否完整无损。

2、检查随机文件及备件是否齐全。

3、确认铭牌数据与选用的曳引机型号是否符合。

4、检查曳引机紧固件是否松动、脱落。

5、制动系统是否正常，松闸装置是否工作正常。

曳引机安装底座和基础必须有足够的强度和刚度，保证能够承受曳引机在工作范围内的载荷和力。

安装曳引机的底座平面度应不超过0.2mm。

4.2曳引机电气安装前的准备工作电气连接应在曳引机机械安装结束后进行，必须由经考试合格的电工来操作在进行任何连接前，必须切断所有电路电源。

使用前应测定电动机和制动器线圈的绝缘电阻。

测试用500V级兆欧表，其值必须大于0.5兆欧姆。

若低于此值应对其线圈进行干燥处理。

永久性的电气连接要保证连接可靠，不得有任何松动。

在接线盒内不能有灰尘及潮湿空气进入。

为此，接线前应进行严格检查，接线后应锁紧电线夹头，接线后应注意电线通入接线盒后入口的密封。

4.3 电气连接4.3.1 电动机的接线电动机内三相绕组已连接成“Y”形，引出三根线接在接线盒的接线端子上。

变频器的输出电缆一一对应的连接在接线盒内即可。

为保证曳引机及人身安全，曳引机必须可靠接地。

为防止变频器输出电缆对周围空间的电磁辐射干扰信号传输电缆和编码器信号受到干扰，变频器输出电缆尽可能的短，且最好是带屏蔽的三芯电缆，屏蔽电缆的屏蔽金属护套两端绞扭后同时接地。

4.3.2 制动器的接线制动器的电磁铁的电磁线圈连接直流电，且要求制动器释放时，应先通1~2秒的启动电压DC 200V，然后制动器释放后，将保持电压降为约为DC80~95V，保持到制动器断制动器的连接用电线截面不能小于0.75mm2，绝缘耐压不小于500V.4.3.3 编码器的接线蓝鸟系列编码器的标准配置为：多摩川旋转变压器TS2640N321E64编码器与变频器的连接和拆卸时，必须切断变频器的电源3分钟以上，以免损坏变频器PG卡和编码器。

为减少变频器输出电缆对信号传输电缆的电磁辐射干扰，信号传输电缆必须是屏蔽电缆线，且屏蔽电缆的金属护套两端绞扭后同时接地。

为减少变频器输出电缆对信号传输电缆的电磁辐射干扰，屏蔽电缆信号线尽量远离变频器输出电缆线。

52UX9735信号定义如下：REF+ REF- SIN+ SIN- COS+ COS-红色（Red） 黑色（Blk）黄色（Yel）绿色（Grn）白色（Wbt）蓝色（Blu）孟德变频器PG速度控制卡FU-05连接端子定义（15PIN D连接器）：序号定义序号定义序号定义1 悬空 6 悬空11 悬空2 悬空7 悬空12 悬空3 SIN- 8 SIN+ 13 悬空4 COS- 9 COS+ 14 悬空5 REF- 10 REF+ 15 悬空海德汉ERN1387信号脚定义如下：ERN1387 PG信号配孟德变频器IMS-PG-FU-10B型PG卡DB15三排工头：连接线变频器接口(DB15针)（PG）信号15芯连接器 14芯PCB接头9 VCC(+5V) 9 7a7 GND 7 3a5 A+ 5 6b6 A- 6 2a8 B+ 8 3b1 B- 1 5a11 C+ 11 7b10 C- 10 1a12 D+ 12 2b13 D- 13 6a3 R+ 3 4b4 R- 4 4a ERN1387 PG信号配默纳克变频器MCTC-PG-E型PG卡DB15三排工头：连接线变频器接口(DB15针)（PG）信号15芯连接器 14芯PCB接头9 VCC(+5V) 9 7a7 GND 7 3a 5 A+ 5 6b8 B+ 8 3b1 B- 1 5a10 C+ 10 7b11 C- 11 1a12 D+ 12 2b13 D- 13 6a3 R+ 3 4b4 R- 4 4a5. 曳引机的调试调试人员必须对选用的变频器有比较深入的了解和丰富的现场调试经验。

合集下载

曳引机说明书

曳引机说明书

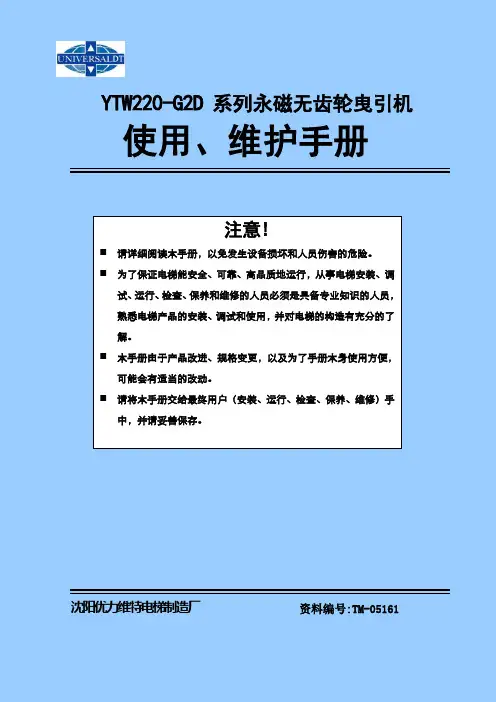

YTW220-G2D 系列永磁无齿轮曳引机使用、维护手册注意!⏹请详细阅读本手册，以免发生设备损坏和人员伤害的危险。
