YTW220-G2D 系列永磁无齿轮曳引机使用、维护手册注意!⏹请详细阅读本手册，以免发生设备损坏和人员伤害的危险。
⏹为了保证电梯能安全、可靠、高品质地运行，从事电梯安装、调试、运行、检查、保养和维修的人员必须是具备专业知识的人员，熟悉电梯产品的安装、调试和使用，并对电梯的构造有充分的了解。
⏹本手册由于产品改进、规格变更，以及为了手册本身使用方便，可能会有适当的改动。
⏹请将本手册交给最终用户（安装、运行、检查、保养、维修）手中，并请妥善保存。
沈阳优力维特电梯制造厂资料编号:TM-05161目录1.前言 (4)2.安全符号说明 (5)3.安全方面的注意事项 (6)4.开箱时的确认事项 (11)4.1开箱时请确认以下项目 (11)5.搬运时的注意事项 (12)5.1产品搬运 (12)5.2吊装示意图 (13)6.存储 (14)6.1存储检查 (14)6.2长期存储后的检查 (15)7.产品结构特点 (16)7.1结构 (16)7.2产品外形尺寸 (17)8.工作原理 (18)9.使用环境 (19)10.技术参数 (20)11.编码器的使用 (21)11.1编码器的使用类型 (21)11.2 编码器的连线 (22)12.使用前的检查 (24)13.曳引机的安装 (25)14.手动松闸和手动盘车装臵的使用 (27)14.1棘轮式手动盘车装臵 (27)14.2涡轮涡杆式手动盘车装臵 (27)14.3其他注意事项 (28)15.运转 (29)15.1连线 (29)15.2 运转 (30)16．维护与保养 (32)16.1日常维护 (32)16.2.部件检查 (33)16.3制动器的调节： (33)17. 曳引机常见故障及处理 (36)18. 易损件明细表 (37)19.质量保证 (38)1.前言⏹首先感谢您使用我们公司的产品，我们将竭诚为您提供优质服务。
⏹YTW220-G2D系列永磁无齿轮曳引机设计、生产符合《EN81-1:1998》、《GB7588-2003》、《GB/T13435-92》中的各项规定。
永磁同步无齿轮曳引机MONA系列使用说明书请将此说明书交至最终用户（安装、使用、维护、保养等）手中并请妥善保存。
V201910前言非常感谢您选用本公司产品，我们将竭诚为您提供优质服务。
本司永磁同步无齿轮曳引机（以下简称曳引机）采用了先进的设计理念和制造工艺，产品具有结构紧凑、体积小、重量轻、能耗低、噪声小、效率高等特点。
本司曳引机设计、生产符合《GB7588-2003-电梯制造与安装安全规范》、《EN81-1：1998-电梯建造和安装的安全规则》、《GB/T24478-2009-电梯曳引机》中的各项有关规定。
本使用说明书叙述了正确使用本曳引机的方法，本说明书中的图示为代表性事例，与实际产品可能会有所不同。
一般注意事项1.本说明书因产品改进、规格变更及为了使说明书本身使用方便，会有适当的改动，本司保留对说明书的修改权利，内容如有变更，恕不另行通知。
2.开箱后请确认产品是否和订单的型号、规格一致。
误使用了不同的产品可能使电梯或曳引机等破损、人员伤亡的危险。
3.请根据产品铭牌上注明的重量和手册中规定的吊装方法仔细核实吊具的额定载重，吊具载重量不足时有产品坠落、翻到和人员伤亡的危险。
4.如遇资料损坏、遗失、产品铭牌字迹模糊破损时，请按封底上联系方式向本司订购。
警告：安全说明①安装、使用、维护及保养前，请认真阅读本说明书及相关附属资料，以免造成设备损坏，引起人员伤亡。
②安装、使用、维护及保养过程中，请严格按照本说明书规程操作，以确保设备正常及人身安全。
③本说明书中所示的图解为了说明细节部分，有将外壳或为了安全的遮盖物去除状态下描述的，本产品在运行前，务必按规定将外壳或遮盖物复原后按使用说明书操作运行。
④非专业人员严禁操作。
通用安全注意事项打上安全符号的段落、语句叙述了重要的内容请一定要遵守，错误使用时可能导致人身伤害和设备损害，错误使用严重时可能会导致人身伤亡！搬运、安装、接线、运行、操作、检查、维护、保养请由具备专业人员来进行。
MODEL C The Model C is a high-speed 6-wheel paired-rollerguide with spring suspension, an adjustablestop on the face arm and six premium 3-1/4"diameter neoprene roller wheels.Engineered and tested to meet ASMEA17.1/CSA B44 and EN81 standards.ELSCO's Model C roller guide isconstructed from precision machined,ductile iron castings and is assembledusing quality parts to ensure your elevatorride will GO UNNOTICED.EXCEPTIONAL APPLICATION RANGE ›Designed as a counterweight guide for useat high speeds and capacities, while alsominimizing the noise and vibration fromthe counterweight frame ›Compact and slim design also allows thisguide to be used on elevator cars wherethere are lateral clearance restrictionsMINIMIZED NOISE AND VIBRATION1 Neoprene Rubber Roller Wheels ›Precision manufactured using ELSCO’sproprietary neoprene rubber treadcompound ›65A durometer tread dampens vibrationand reduces noise even in high-speedapplications ›Precisely ground tread profile provides abalanced and concentric roller ›High-memory tread characteristics prevent flat spotting2 Precision Ball Bearings ›Industrial grade, high quality ball bearingswill last for millions of cycles ›Dual bearing construction provides theroller extra stability, ensuring a true ride,free of noise and vibration OPTIMIZED RIDE QUALITY3 Tandem-Roller Arms ›6-wheels give added stability that caneasily handle higher speeds and capacities ›6-wheel design steps over misaligned railjoints minimizing counterweight or in-carvibration at high speeds 4 Fully Adjustable Stabilizing Springs ›Independently adjust the pre-load forceof the rollers on the rail to minimizebumps and vibration and ensure properdampening ›Allow for maximum adjustability tooptimize reduction in peak-to-peak lateralforces which improves ride quality5 Adjustable Stop ›On the face arm allows control of theoverall float of the counterweight betweenthe rails in a post-to-post direction ›Allows for precise final adjustments todeal with troublesome hoistway issuesDURABLE, ENGINEERED DESIGN6 Robust Casting and Design Features ›Machined grease groove around the hubensures improved distribution of grease toreduce friction ›Precisely machined castings ensure thefinal assembly is of the highest quality QUICKER AND EASIER INSTALLATION7 Innovative Design Features ›Patented adjustment features are designedfor quick and simple installation, reducinginstallation costs ›Hub adjustment and adjustable stopassemblies are pre-installed at the factory ›Face roller wheel rail pressure is easilyadjusted to recommended pressure byturning the hub adjustment screwModel C(EC18400)3214675APPLICATIONS TABLEFind the elevator type the roller guide will be used as a counterweight for. Next, find the intersection of the counterweight’s speed and capacity to confirm the roller guide is recommended for the application.ROLLER GUIDE RAIL COMPATIBILITYRECOMMENDATIONS AND SPECIAL CONDITIONS → In most applications the Model C is the recommended counterweight roller guide when the Model A is used as the car roller guide → For elevators with higher capacity and speed applications, or if the car is heavily leaning or imbalanced, contact ELSCO Customer Service for guide selection recommendationsSEISMIC ACCESSORIESSeismic plates must be installed if the guide is used to meet the elevator seismic requirements per ASME A17.1/CSA B44.19, section 8.4 in seismic risk zones 2 or greater. Seismic Flex-Mount™ Adjustable Adapter Plates can be used when mounting to pre-existing bolt patterns.MODEL COPTIONAL ACCESSORIESFlex-Mount™Adjustable Adaptor Plate(EC07100)Cover Plate Kit(EC18403)Compatible Check Clearance© E L S C O 2023 | M o d e l C P r o d u c t B r o c h u r e | 0002 | U .S . P a t e n t N o . 11,407,61511403 Cronridge Drive, Owings Mills, MD 21117-2247+1 MODEL CCRITICAL DIMENSIONSScan here to learn more about the Model C Roller Guide and other ELSCO products.K。
编 号：SJG09-016版本号：00广日永磁同步无齿轮曳引机使用维护说明书编 制 吴文杰校 对 谭峥嵘标准化 何志强审 定 尹 政批 准 张 研广州广日电梯工业有限公司2009年10月更改文件号 签字 日期 更改文件号 签字 日期目 录一、工作原理·······································第 2 页二、吊运与安装·····································第 2 页三、曳引机的维护与保养·····························第 5 页四、案例分析·······································第 16 页五、附录···········································第 19页一、工作原理永磁同步无齿轮曳引机主要由永磁同步电动机、制动系统、曳引轮等组成。

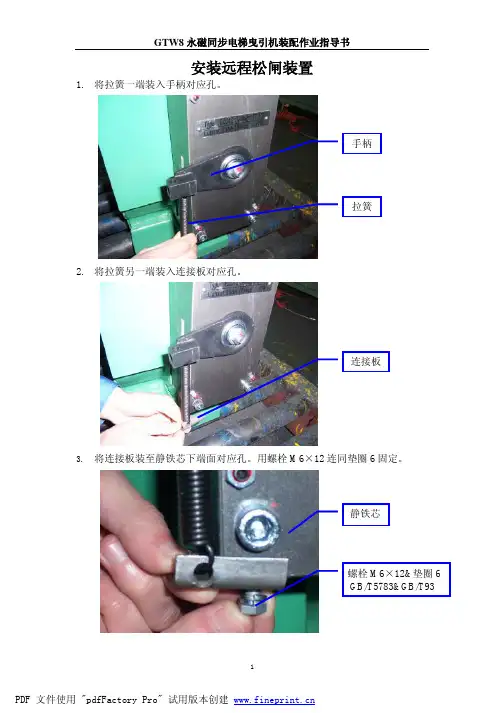

安装远程松闸装置
1. 将拉簧一端装入手柄对应孔。
2. 将拉簧另一端装入连接板对应孔。
3. 将连接板装至静铁芯下端面对应孔。
用螺栓M6×12连同垫圈6固定。
手柄
拉簧
螺栓M6×12&垫圈6
GB/T5783&GB/T93
静铁芯
连接板
4. 用呆扳手（10mm ）紧固。
5. 卸下松闸软管线上螺母M6。
6. 将松闸软管线穿过制动器的防尘板和手柄对应孔。
呆扳手（10mm ）
螺母M6
GB/T889.1
防尘板
松闸线
7. 拧上螺母M6，用呆扳手（14mm ）紧固。
8. 用螺钉M3×8紧固松闸软管线和防尘板。
9. 保证松闸手柄处于水平位置，且松闸软管线自由行程大于20mm ，确保有效
松闸。
螺母M6
GB/T889.1
螺钉M3×8
GB/T818
手柄
防尘板
10. 用螺栓M6×30连同螺母M6将轮子和安装板固定。
安装板
轮子
螺栓M6×30
GB/T5783
螺母M6
GB/T6170。
OTIS永磁同步无齿轮曳引机安装使用及维修保养手册杭州西子奥的斯电梯有限公司2004年4月1日OTIS 安装、使用及维护保养前，请认真阅读本手册，以免发生设备损坏，引起人员受伤，甚至死亡。
安装、使用及维护保养过程中请严格按照规程操作，以确保设备正常及人身安全。
非专业人员严禁操作。
一. 工作原理永磁同步无齿轮曳引机主要由永磁同步电动机、制动系统、曳引轮等组成。
其原理是通过快速电流跟踪的变频装置和高精度的速度传感器（编码器）的检测、反馈和控制，以同步转速进行转动，有与直流电机相同的线性、恒定转距及可以调节速度的电动机平稳地直接驱动曳引轮，通过曳引轮与钢丝绳的摩擦来实现电梯轿厢上、下运动的驱动装置。
该机结合了交流电机和直流电机的优点，用简便的交流变频装置来实现直流电机所特有的性能。
二. 适用范围适用于用变频装置控制的垂直升降的各种客梯、医梯及客货梯等驱动曳引机。
三、产品优点：●环保；●低噪音；●恒转距；●高效；●体积小；●运行平稳；●节能；●免维护；●安全可靠。
四. 工作条件与环境a．海拔高度不超过1000米；b．机房内空气温度应保持在5-40℃；OTIS c．供电电压波动与额定值偏差不超过±7%；d．环境空气不应含有腐蚀性和易燃性气体；e．环境相对湿度最湿月月平均应不大于90%，同时该月月平均最低温度应不高于25℃；f．曳引钢丝绳及曳引轮绳槽表面不得有影响曳引性能的润滑剂及其他杂物存在；g．轿厢与对重装置和钢丝绳在曳引轮上的包角应满足GB7588中9.3.1b的规定。
五. 产品型号曳引机产品型号由类别代号、结构特征代号、主参数代号和变型更新代号四部分组成。
其通式如下：变型更新代号：用A、B、C┄┄等表示。
主参数代号：额定功率的10倍,用阿拉伯数字表示。
结构物证代号：磁极对数，用两位阿拉伯数字及字母“P”表示。
类别代号：永磁同步无齿轮曳引机，用英文缩写语“GETM”表示。
注：“GETM”取自“Gearless Elevator Traction Machine”的第一英文字母。
永磁同步无齿轮曳引机MCK系列使用说明书请将此说明书交至最终用户（安装、使用、维护、保养等）手中并请妥善保存。
V201910前言非常感谢您选用本公司产品，我们将竭诚为您提供优质服务。
本司永磁同步无齿轮曳引机（以下简称曳引机）采用了先进的设计理念和制造工艺，产品具有结构紧凑、体积小、重量轻、能耗低、噪声小、效率高等特点。
本司曳引机设计、生产符合《GB7588-2003-电梯制造与安装安全规范》、《EN81-1：1998-电梯建造和安装的安全规则》、《GB/T24478-2009-电梯曳引机》中的各项有关规定。
本使用说明书叙述了正确使用本曳引机的方法，本说明书中的图示为代表性事例，与实际产品可能会有所不同。
一般注意事项1.本说明书因产品改进、规格变更及为了使说明书本身使用方便，会有适当的改动，本司保留对说明书的修改权利，内容如有变更，恕不另行通知。
2.开箱后请确认产品是否和订单的型号、规格一致。
误使用了不同的产品可能使电梯或曳引机等破损、人员伤亡的危险。
3.请根据产品铭牌上注明的重量和手册中规定的吊装方法仔细核实吊具的额定载重，吊具载重量不足时有产品坠落、翻到和人员伤亡的危险。
4.如遇资料损坏、遗失、产品铭牌字迹模糊破损时，请按封底上联系方式向本司订购。
警告：安全说明①安装、使用、维护及保养前，请认真阅读本说明书及相关附属资料，以免造成设备损坏，引起人员伤亡。
②安装、使用、维护及保养过程中，请严格按照本说明书规程操作，以确保设备正常及人身安全。
③本说明书中所示的图解为了说明细节部分，有将外壳或为了安全的遮盖物去除状态下描述的，本产品在运行前，务必按规定将外壳或遮盖物复原后按使用说明书操作运行。
④非专业人员严禁操作。
通用安全注意事项打上安全符号的段落、语句叙述了重要的内容请一定要遵守，错误使用时可能导致人身伤害和设备损害，错误使用严重时可能会导致人身伤亡！搬运、安装、接线、运行、操作、检查、维护、保养请由具备专业人员来进行。
永磁同步无齿轮曳引机MCG系列使用说明书请将此说明书交至最终用户（安装、使用、维护、保养等）手中并请妥善保存。
V201910非常感谢您选用本司产品，本司永磁同步无齿轮曳引机（以下简称曳引机）采用了先进的设计理念和制造工艺，产品具有结构紧凑、体积小、重量轻、能耗低、噪声小、效率高等特点。
本使用说明书叙述了正确使用本曳引机的方法，在安装、使用、维护、保养等前一定要认真阅读本说明书及相关的附属资料，请在熟知本产品的安全注意事项后使用。
本司保留对手册的修改权利，内容如有变更，恕不另行通知。
一般注意事项本说明书中所示的图解为了说明细节部分，有将外壳或为了安全的遮盖物去除状态下描述的，本产品在运行时，务必按规定将外壳或遮盖物复原后按使用说明书操作运行。
•本使用说明书中的图示是代表性的事例，与拿到的产品会有所不同。
•本使用说明书由于产品改进、规格变更及为了使说明书本身使用方便，会有适当的改动。
•资料损坏遗失、产品铭牌字迹模糊破损时，请按封底上联系方式向本司订购。
通用安全注意事项打上安全符号的段落、语句叙述了重要的内容请一定要遵守，错误使用时可能导致人身伤害和设备损害，错误使用严重时可能会导致人身伤亡！搬运、安装、接线、运行、操作、检查、维护、保养请由具备专业人员来进行。
如果客户将本司产品用于非设计要求或用途的场合，本司不承担责任。
如果客户对本司产品进行改造，则不在本司的保修范围内，本司亦不承担责任。
•包装箱适用于铲车、叉车搬运，搬运时必须按其重量尺寸选用合适的装卸设备。
•包装箱搬运时请注意掉落、翻倒、撞击，需要叠放时务必不能超过包装箱所示的叠放高度。
•收到产品后，应先检查产品的外观状况，如有破损，请及时与本司联系。
•收到产品后，请确认是否与订购的产品相同，如有不同，请及时与本司联系。
•除去包装箱后，要采取必要的防尘、防雨、防潮等防护措施。
•曳引机起吊前请确认曳引机重量，起吊时请使用本体吊环或吊孔，务必垂直起吊。
无齿轮永磁同步曳引机使用维护说明书沈阳蓝光驱动技术有限公司一、产品结构及工作原理我公司生产的无齿轮永磁同步电梯曳引机（以下简称曳引机），包括内转子结构（WYT-Y系列）和外转子结构(WYT-S系列）两大系列,主要由永磁同步电动机、曳引轮及制动系统组成。
永磁同步电动机采用高性能永磁材料和特殊的电机结构,具有低速、大转矩特性.曳引轮与制动轮为同轴固定联接，并直接安装在电动机的轴伸端；由制动体、制动轮、制动臂和制动瓦等组成曳引机的制动系统。
曳引机工作原理是电动机动力由轴伸端通过曳引轮输出扭矩，再通过曳引轮和钢丝绳的摩擦来带动电梯轿厢的运行。
当电梯停止运行时则由常闭制动器通过制动瓦刹住制动轮，从而保持轿厢静止不动.同步曳引机的各项性能指标设计均符合《EN81—1:1998》、《GB7588—1995》及《GB/T13435-92》中的各项有关规定,每台曳引机出厂前都通过严格的质量检验,对转矩、制动力、绝缘耐压、振动、噪声等各项指标均进行检测，从而保证产品的质量和性能符合标准规定。
二、曳引机工作条件a。
海拔高度不超过1000m;b。
机房内的空气温度应保持在0～40℃之间；c。
环境相对湿度月平均值最高不大于90％；同时该月月平均最低温度不高于25℃；d.环境空气不含有腐蚀性和易燃气体;e。
曳引钢丝绳直径≤曳引轮直径四十分之一，表面不得涂润滑剂与其它杂物;f.曳引机必须由控制柜供电,并且工作在闭环控制方式。
其额定参数以电机铭牌为准。
严禁直接供电，以防烧毁曳引机；g。
供电电压波动与额定值偏差不超过±7%。
三、曳引机使用前的检查1．曳引机开箱前应检查包装是否完整无损，有无受潮的迹象。
2．应认真检查铭牌数据，确认选用的曳引机型号是否符合使用要求。
3．检查曳引机结构件有无损坏，紧固件是否松动、脱落，制动系统是否灵活。
4．曳引机安装前应用500伏兆欧表测量电动机绕组和电磁铁励磁线圈绝缘电阻,其值不低于0。
5兆欧,否则应进行干燥处理。
