台州湾大桥主桥桥型设计方案比选发布时间：2022-07-01T01:48:13.314Z 来源：《新型城镇化》2022年13期作者：樊纪江[导读] 台州湾大桥桥位处椒江主航道，航道等级为通行10000吨级海轮，单孔双向通航净空405×40m，副通航孔通行500吨级杂货船，双孔单向通航净空68×19.5m，经比选决定主桥为主跨488m的斜拉桥，同时根据主梁并结合引起跨径组合，提出两种桥型总体设计方案：方案一为跨径布置为86m+144m+488m+144m+86m的双塔叠合梁斜拉桥方案，方案二为跨径布置为78m+152m+488m+152m+78m的双塔钢箱梁斜拉桥方案。
樊纪江台州市交通投资集团有限公司浙江台州 318000摘要：台州湾大桥桥位处椒江主航道，航道等级为通行10000吨级海轮，单孔双向通航净空405×40m，副通航孔通行500吨级杂货船，双孔单向通航净空68×19.5m，经比选决定主桥为主跨488m的斜拉桥，同时根据主梁并结合引起跨径组合，提出两种桥型总体设计方案：方案一为跨径布置为86m+144m+488m+144m+86m的双塔叠合梁斜拉桥方案，方案二为跨径布置为78m+152m+488m+152m+78m的双塔钢箱梁斜拉桥方案。
针对全桥施工难度、主梁架设工期、景观效果、后期维护、建安费等方面，对两种总桥型设计方案进行了综合比选，根据比选结果选择了方案一作为主桥方案。
本工程方案比选过程与方法，可为同类桥梁的设计提供参考。
关键词：斜拉桥；双塔叠合梁；双塔钢箱梁；设计方案比选0工程概况台州湾大桥位于台州市椒江区内，分为北侧非通航孔桥、通航孔桥、南侧非通航孔桥三个区段，是甬台温高速公路复线的重要组成部分。
全桥总长3741m，桥位处主航道通行10000吨级海轮（代表船型杂货船），单孔双向通航净空405×40m，副通航孔通行500吨级杂货船，双孔单向通航净空68×19.5m；桥位处水域宽约3500m，江底地形平坦，呈浅碟状，水深4~6m左右。
关于⼴州南沙发展现状和趋势的分析关于⼴州南沙发展现状及未来趋势的分析⼴州市南沙区，位于⼴州最南端、珠江虎门⽔道西岸，是西江、北江、东江三江汇集之处；东与东莞虎门镇隔江相望；西与中⼭、佛⼭顺德接壤；北以沙湾⽔道为界与⼴州番禺隔⽔相连；南濒珠江出海⼝伶仃洋。
地处珠江出海⼝和⼤珠三⾓洲地理⼏何中⼼，是⼴州市唯⼀的出海通道，距⾹港38海⾥、澳门41海⾥。
南沙区下辖6个镇和3个街道，总⾯积783.86平⽅公⾥，占⼴州总⾯积的11%。
具体地理位置见下图：图1.南沙地理位置⼀、总体简介中共中央政治局于2015年3⽉24⽇召开会议，审议通过《关于加快推进⽣态⽂明建设的意见》，审议通过⼴东（三⼤⽚区：⼴州南沙⾃贸区、深圳前海⾃贸区和珠海横琴⾃贸区）、天津、福建⾃由贸易试验区总体⽅案、进⼀步深化上海⾃由贸易试验区改⾰开放⽅案。
⼆、国家政策1、中央和省市政策⾃2015年中央批复建⽴⼴东三⼤⾃贸区以来，中央各部委、⼴东省政府以及⼴州市政府及各级部门相继出台了⼀系列的政策，⿎励和⽀持南沙⾃贸区的加三、发展现状1、交通设施建设经济发展，交通先⾏。
截⾄2017年4⽉，南沙区⾼快速公路已建成169公⾥，连通南沙⾄东莞的虎门⼤桥⼆桥主塔基础施⼯全⾯完成。
在道路和机场建设⽅⾯，区内蕉门河“双桥”建成通车，凤凰⼀、⼆、三桥及凤凰⼤道全线贯通。
⼴州第⼆机场商务机场已完成⽴项选址⼯作。
开展内外资融资租赁统⼀管理试点，新落户融资租赁企业146家，通过SPV⽅式引⼊并交付使⽤12架飞机，实现南沙⾸单跨境船舶租赁，完成⼴东⾃贸试验区⾸单跨境飞机资产包交易。
此外，截⾄2017年5⽉，南沙共有私募股权投资基⾦336家，已引进国新央企投资运营基⾦（1,500亿元）、恒健珠三⾓优化产业基⾦（500亿元）、国华军民融合基⾦（302亿元）、省铁道基⾦（100亿元）、⼴东珠西航天基⾦（50亿元）、⼴东珠实股权投资母基⾦（40亿元）、粤科海通产业引导母基⾦（30亿元）等项⽬。
广州南沙凤凰三桥方案设计梁立农;何海;魏朝柱;陈万里【摘要】凤凰三桥位于广州南沙国家新区的中央商务区,建设方将城市新区设计与桥梁方案设计,从功能和景观上的综合研究进行了国际方案竞赛.本文介绍这一新的设计模式及主跨308m的中承式系杆提篮拱桥优胜方案,以及其上下部结构设计,包括混合拱、混合梁、组合梁、组合板、三角刚架、背拉索、主墩基础等构造细节和结构分析计算过程;并介绍了中跨整孔钢箱拱的工厂拼装、横向顶推出河、排水装船、浮运、整体提升、精确合拢、中跨框架钢梁的桥面吊机悬拼等的施工及测控方法,其主要技术特点和创新点等.【期刊名称】《广东土木与建筑》【年(卷),期】2014(021)012【总页数】6页(P41-46)【关键词】城市设计;桥梁景观;系杆拱桥;背拉索;混合拱;组合梁;整孔提升;精细计算;施工控制【作者】梁立农;何海;魏朝柱;陈万里【作者单位】广东省公路勘察规划设计院股份有限公司广州 510507;广东省公路勘察规划设计院股份有限公司广州 510507;广东省公路勘察规划设计院股份有限公司广州 510507;广东省公路勘察规划设计院股份有限公司广州 510507【正文语种】中文1 桥梁概况凤凰三桥位于广州南沙国家新区规划建设的内港城市中央商务区，区内规划建设有文化艺术中心、河畔艺术雕塑、中央公园、教育社区、体育场馆、歌剧院、大型商场、高档酒店、游艇码头、办公园区、高尚住宅小区等建筑，是南沙城市建设的重点和名片，桥梁的景观价值和要求较高。
中央商务区内有3条通航水道，凤凰三桥跨越其中的下横沥水道，北连横沥岛，南接万倾沙，是南沙中环路凤凰大道上的一座特大桥梁。
桥址处于三角洲冲积平原，前缘河口地带，河水受潮水影响明显，具半日潮、潮时潮差不等的特点。
桥位处河道基本顺直，与桥轴线基本正交，两岸地势平坦、开阔，桥位处水面宽约420m。
主墩最高通航水位处水深7～14m，水流平缓，最大涨落潮流速0.7～1.0ms，多年平均潮差1.4m，最大2.5m，潮位最高2.24m（珠基），最低-0.64m，平均0.83m。
第1篇一、工程背景虎门大桥位于我国广东省，连接广州市南沙区与东莞市虎门镇，是珠江三角洲地区环线高速公路南部联络线的重要组成部分。
该工程于1992年10月28日动工建设，1997年6月9日建成通车，是我国第一座大型悬索桥，具有重大的历史意义和现实价值。
二、工程概况虎门大桥全长15.76千米，其中主桥全长4.6千米，桥面为双向六车道高速公路，设计速度120千米/小时。
工程项目总投资额30.2亿元人民币。
该桥位于珠江狮子洋之上，东起东莞市太平立交，西至广州市南沙立交，为我国公路桥梁建设史上的一项重要工程。
三、工程设计1. 桥梁设计虎门大桥采用悬索桥结构，主跨径960米，主缆直径710毫米，采用预应力混凝土箱梁，抗风性能良好。
桥梁设计充分考虑了珠江口地区的气候特点和水文条件，确保了桥梁的安全稳定。
2. 抗风设计虎门大桥位于珠江口，受台风、暴雨等自然灾害影响较大。
在工程设计中，针对抗风性能进行了深入研究，采用了一系列抗风措施，如设置抗风阻尼器、优化主缆和索股布置等，确保桥梁在恶劣天气下的安全稳定。
3. 结构轻型化设计虎门大桥在设计中注重结构轻型化，采用预应力混凝土箱梁，减小了桥梁自重，降低了材料消耗，提高了桥梁的耐久性。
同时，通过优化结构布局，提高了桥梁的整体刚度，降低了桥梁的地震反应。
4. 施工设计虎门大桥施工过程中，采用了以下关键技术：（1）悬索桥主缆制造：采用高强度低松弛钢丝，确保主缆的强度和稳定性。
（2）钢箱梁制造：采用簿板超宽型加劲钢箱梁，提高了桥梁的刚度，降低了自重。
（3）大型铸件制造：采用离心铸造技术，确保大型铸件的精度和性能。
（4）施工架设：采用整体吊装法，提高了施工效率，降低了施工风险。
四、工程实施1. 施工组织虎门大桥施工过程中，成立了专门的项目管理团队，负责工程的组织、协调和监督。
施工过程中，严格按照设计要求和质量标准进行施工，确保工程质量和进度。
2. 施工质量控制在施工过程中，对原材料、施工工艺、质量检测等方面进行了严格把控，确保工程质量达到设计要求。

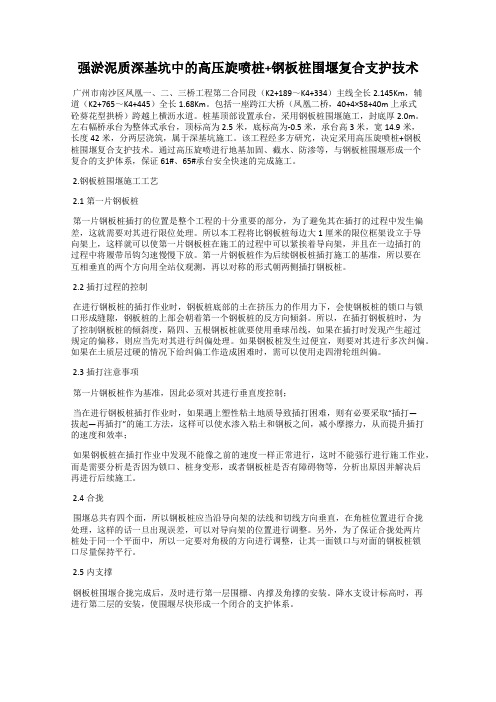

强淤泥质深基坑中的高压旋喷桩+钢板桩围堰复合支护技术广州市南沙区凤凰一、二、三桥工程第二合同段（K2+189～K4+334）主线全长2.145Km，辅道（K2+765～K4+445）全长1.68Km。
